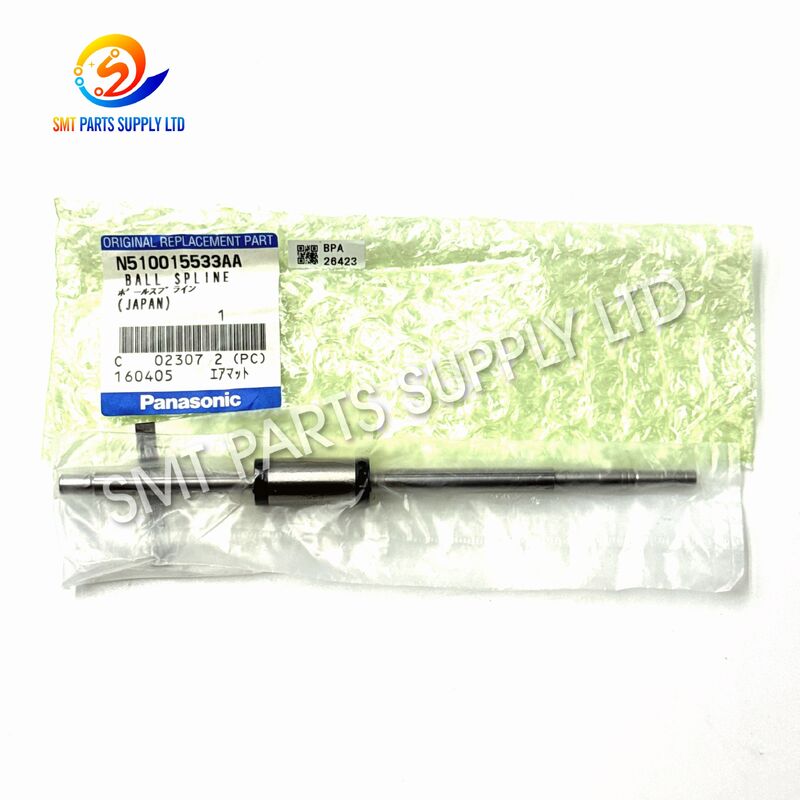

Panasonic N510015533AA Ball Spline สำหรับ CM402 8 เฮดยูนิต

ที่Panasonic N510015533AA Ball Spline สำหรับหน่วย 8 หัว CM402เป็นชิ้นส่วนอะไหล่เชิงกลที่มีความแม่นยำซึ่งใช้ในชุดประกอบหัวตำแหน่ง Panasonic CM402 SMT ที่ใช้ร่วมกันได้ ร่องฟันของลูกบอลรองรับการเคลื่อนที่เชิงเส้นที่ควบคุมได้ ในขณะเดียวกันก็รักษาการนำทางทางกลไกที่มั่นคงในระหว่างรอบการทำงานของส่วนหัวซ้ำๆ

ในการผลิต SMT หัวจัดวางจะดำเนินการเคลื่อนที่ด้วยความเร็วสูงอย่างต่อเนื่องในระหว่างการหยิบส่วนประกอบ การวางตำแหน่ง และการจัดวาง ส่วนประกอบทางกลภายในส่วนหัวจึงต้องมีเสถียรภาพในการเคลื่อนไหวที่ดีและมีระยะห่างที่ควบคุมได้ เมื่อร่องฟันของลูกบอลสึกหรอ ปนเปื้อน หลวม หรือเสียหายทางกลไก การเคลื่อนไหวของศีรษะอาจราบรื่นน้อยลงและอาจจำเป็นต้องได้รับการบำรุงรักษา

N510015533AA เหมาะสำหรับการบำรุงรักษา CM402 แบบมืออาชีพ การซ่อมหัวตำแหน่ง การปรับปรุงเครื่องจักร และการเก็บสต๊อกอะไหล่เชิงป้องกัน เพื่อการสั่งซื้อที่ถูกต้อง ผู้ซื้อควรยืนยันหมายเลขชิ้นส่วน N510015533AA,รุ่นเครื่อง CM402, และการกำหนดค่าหน่วย 8 หัวก่อนซื้อ

ข้อมูลผลิตภัณฑ์พื้นฐาน

สาเหตุ

เหตุใด Ball Spline CM402 จึงต้องเปลี่ยนใหม่

เส้นโค้งของลูกบอลทำงานเป็นส่วนหนึ่งของกลไกการเคลื่อนที่ที่แม่นยำ ในระหว่างการผลิตตามปกติ สารดังกล่าวจะต้องเผชิญกับการเคลื่อนไหวซ้ำๆ ภาระทางกล สภาวะการหล่อลื่น และการปนเปื้อนต่อสิ่งแวดล้อม

เงื่อนไขหลายประการอาจค่อยๆ ส่งผลต่อประสิทธิภาพการทำงาน

การสึกหรอทางกลในระยะยาว

การผลิตอย่างต่อเนื่องทำให้เกิดความเครียดทางกลซ้ำๆ กับชิ้นส่วนที่เคลื่อนไหว หลังจากใช้งานเป็นเวลานาน พื้นผิวสัมผัสและส่วนประกอบการเคลื่อนไหวภายในที่เกี่ยวข้องอาจค่อยๆ สึกหรอ

การสึกหรอที่มากเกินไปอาจเพิ่มระยะห่างทางกลไกและลดเสถียรภาพในการเคลื่อนไหว

ฝุ่นและการปนเปื้อน

เครื่องจักร SMT ทำงานในสภาพแวดล้อมการผลิตที่มีการควบคุม แต่ฝุ่นละเอียด คราบไขมัน และการปนเปื้อนในการบำรุงรักษายังคงสามารถเข้าสู่กลไกการเคลื่อนที่ได้

สารปนเปื้อนสามารถเพิ่มแรงเสียดทานและลดความนุ่มนวลในการเคลื่อนไหว

การเสื่อมสภาพของสารหล่อลื่น

ชิ้นส่วนเครื่องจักรกลที่มีความแม่นยำจำเป็นต้องมีการหล่อลื่นที่ถูกต้องตามขั้นตอนการบำรุงรักษาเครื่องจักร สารหล่อลื่นไม่เพียงพอ มีการปนเปื้อน หรือเสื่อมสภาพอาจเพิ่มความต้านทานระหว่างพื้นผิวที่เคลื่อนไหว

การติดตั้งที่ไม่เหมาะสม

การจัดตำแหน่งที่ไม่ถูกต้องระหว่างการบริการอาจทำให้โหลดด้านข้างที่ไม่ต้องการบนร่องฟันที่มีความแม่นยำ

การบังคับชิ้นส่วนให้อยู่ในตำแหน่งหรือการติดตั้งส่วนประกอบที่เกี่ยวข้องไม่ถูกต้องอาจส่งผลต่อการเคลื่อนไหวที่ราบรื่น

ผลกระทบทางกล

ผลกระทบจากอุบัติเหตุระหว่างการบำรุงรักษา การถอดหัว การขนส่ง หรือการบริการเครื่องจักรอาจทำให้ร่องฟันหรือโครงสร้างทางกลโดยรอบเสียหายได้

อาการการตรวจสอบทั่วไป

อาการเหล่านี้อาจเกี่ยวข้องกับส่วนประกอบอื่นๆ ของศีรษะด้วย แนะนำให้ตรวจสอบกลไกโดยรอบทั้งหมดก่อนที่จะเปลี่ยนชิ้นส่วนแต่ละชิ้น

สารละลาย

เมื่อยืนยันแล้วว่าร่องสลักลูกปืนที่ติดตั้งชำรุดหรือชำรุด การเปลี่ยนชิ้นส่วนที่เข้ากันอย่างถูกต้องสามารถช่วยฟื้นฟูการเคลื่อนที่ทางกลให้มั่นคงได้

ที่Panasonic N510015533AA บอลสไปลน์มอบโซลูชันทดแทนสำหรับความเข้ากันได้CM402 8 หัวการซ่อมบำรุง.

ขั้นตอนการบำรุงรักษาอย่างมืออาชีพควรมีมากกว่าการเปลี่ยนร่องฟันเอง

ขั้นตอนการบริการที่แนะนำ

การระบุที่ถูกต้องมีความสำคัญอย่างยิ่ง เนื่องจากชิ้นส่วนกลไก SMT ที่มีลักษณะคล้ายกันอาจได้รับการออกแบบสำหรับรุ่นเครื่องจักรหรือการกำหนดค่าส่วนหัวที่แตกต่างกัน

ข้อมูลจำเพาะ

ตารางคุณสมบัติผลิตภัณฑ์

การยืนยันการซื้อ

เพื่อลดการสั่งซื้อที่ไม่ถูกต้อง ลูกค้าควรยืนยันข้อมูลต่อไปนี้:

แอปพลิเคชัน

บอลสไปลน์ N510015533AA ใช้เป็นหลักPanasonic CM402 SMT หยิบและวางการบำรุงรักษาเครื่อง.

การบำรุงรักษาสายการผลิต SMT

โรงงานอิเล็กทรอนิกส์ที่ใช้อุปกรณ์จัดวาง CM402 สามารถเก็บส่วนประกอบนี้ไว้ในสินค้าคงคลังอะไหล่เพื่อรองรับการบำรุงรักษาตามแผนและการซ่อมเครื่องจักร

การบำรุงรักษาชิ้นส่วนกลไกที่จำเป็นโดยทั่วไปสามารถลดเวลาตอบสนองการบริการเมื่อมีการระบุการสึกหรอ

การซ่อมแซมตำแหน่งหัว

ในระหว่างการให้บริการส่วนหัว ช่างเทคนิคอาจตรวจสอบร่องร่วมกับเพลา ตัวจับ ตลับลูกปืน ตัวกั้น และส่วนประกอบที่เคลื่อนไหวอื่นๆ

หากร่องฟันแสดงระยะห่างที่ผิดปกติ การเคลื่อนไหวที่หยาบกร้าน หรือความเสียหายทางกลไก อาจจำเป็นต้องเปลี่ยนใหม่

การบำรุงรักษาเชิงป้องกัน

โรงงานที่ดำเนินการสายการผลิต SMT ปริมาณมากสามารถตรวจสอบส่วนประกอบของหัวที่มีความแม่นยำในระหว่างการบำรุงรักษาตามกำหนดเวลา

การระบุการสึกหรอทางกลตั้งแต่เนิ่นๆ อาจช่วยลดการหยุดชะงักของการผลิตโดยไม่คาดคิดได้

การปรับปรุงเครื่องจักร

อุปกรณ์ CM402 มือสองที่อยู่ระหว่างการปรับปรุงใหม่ควรมีการตรวจสอบชิ้นส่วนเครื่องจักรกลรอบสูงก่อนกลับไปสู่การผลิต

การเปลี่ยนส่วนประกอบที่เสียหายหรือสึกหรออย่างหนักช่วยให้การทำงานของกลไกมีความสม่ำเสมอมากขึ้น

การใช้งานในอุตสาหกรรมทั่วไป

มันทำงานอย่างไร

เส้นโค้งของลูกบอลได้รับการออกแบบมาเพื่อรองรับการเคลื่อนที่เชิงเส้นที่แม่นยำในขณะที่ยังคงรักษาการวางแนวทางกลที่ควบคุมได้.

ภายในชุดประกอบส่วนหัวของตำแหน่ง CM402 ร่องฟันจะทำงานร่วมกับส่วนประกอบทางกลและไดรฟ์ที่เกี่ยวข้อง

คำแนะนำเชิงเส้น

ร่องฟันจะนำทางชุดประกอบที่กำลังเคลื่อนที่ไปตามแกนที่กำหนด

การเคลื่อนไหวที่มีการควบคุมนี้มีความสำคัญสำหรับการดำเนินการส่วนหัวซ้ำ ๆ ในตำแหน่ง SMT

ความมั่นคงในการเคลื่อนไหว

โครงสร้างร่องฟันช่วยลดการเล่นเชิงกลที่ไม่พึงประสงค์เมื่อทำงานภายในสภาพที่ถูกต้องและความทนทานต่อการติดตั้ง

การนำทางทางกลไกที่มั่นคงรองรับการเคลื่อนไหวของศีรษะที่สม่ำเสมอ

การควบคุมแรงบิด

กลไกแบบร่องฟันช่วยให้สามารถเคลื่อนที่ตามแนวแกนได้ในขณะที่ควบคุมความสัมพันธ์ในการหมุนระหว่างส่วนประกอบที่เชื่อมต่ออยู่

คุณลักษณะนี้มีประโยชน์ในระบบการเคลื่อนที่ที่มีความแม่นยำซึ่งจำเป็นต้องมีทั้งการเคลื่อนที่เชิงเส้นและการวางแนวแบบควบคุม

รอบตำแหน่งซ้ำ

ในระหว่างการผลิต SMT หัวจะทำการหยิบ การเคลื่อนไหว การวางตำแหน่ง และการวางตำแหน่งซ้ำๆ

ร่องฟันของลูกบอลมีส่วนช่วยในการนำทางทางกลไกที่จำเป็นสำหรับรอบการทำซ้ำเหล่านี้

ลำดับการดำเนินงานที่ง่ายขึ้น

ร่องฟันของลูกบอลเป็นเพียงองค์ประกอบเดียวในระบบการจัดวางที่สมบูรณ์ ประสิทธิภาพโดยรวมของเครื่องจักรยังขึ้นอยู่กับสภาพของมอเตอร์ แบริ่ง กลไกหัวฉีด เซ็นเซอร์ เพลา ตัวจับยึด และการสอบเทียบ

วิธีการเลือก

การเลือกร่องสลักของลูกกลิ้งที่ถูกต้องเป็นสิ่งสำคัญ เนื่องจากชิ้นส่วนเครื่องจักร SMT ที่มีลักษณะคล้ายกันไม่จำเป็นต้องใช้แทนกัน

1. ยืนยันหมายเลขชิ้นส่วน

การอ้างอิงแรกควรเป็น:

N510015533AA

เปรียบเทียบหมายเลขนี้กับชิ้นส่วน บันทึกการบำรุงรักษา หรือเอกสารประกอบอะไหล่เครื่องจักรที่มีอยู่

2. ยืนยันรุ่นเครื่อง

รายการนี้มีไว้สำหรับความเข้ากันได้:

พานาโซนิค CM402

อย่าเลือกร่องเพียงเพราะอธิบายว่าเป็นชิ้นส่วนเครื่องจักร Panasonic SMT

3. ยืนยันการกำหนดค่าส่วนหัว

แอปพลิเคชันหลักคือ:

CM402 ยูนิต 8 หัว

การกำหนดค่าตำแหน่งส่วนหัวที่แตกต่างกันอาจใช้ส่วนประกอบทางกลที่แตกต่างกัน

4. ตรวจสอบชิ้นส่วนที่มีอยู่

หากเป็นไปได้ ให้เปรียบเทียบสไปลน์ของลูกปืนที่มีอยู่ก่อนสั่งซื้อ

ข้อมูลที่เป็นประโยชน์ได้แก่:

• หมายเลขชิ้นส่วนที่มีอยู่
• รูปลักษณ์โดยรวม
• โครงสร้างการติดตั้ง
• รุ่นเครื่อง
• การกำหนดค่าส่วนหัว
• ตำแหน่งการติดตั้ง

5. ส่งรูปถ่ายเมื่อไม่แน่ใจ

ภาพถ่ายที่ชัดเจนของส่วนประกอบที่มีอยู่สามารถช่วยระบุได้เมื่อเครื่องจักรมีชิ้นส่วนกลไกที่คล้ายกันหลายชิ้น

รายการตรวจสอบการคัดเลือก

คำแนะนำในการบำรุงรักษา

การบำรุงรักษาที่เหมาะสมสามารถช่วยลดการสึกหรอทางกลที่ไม่จำเป็นได้

รักษากลไกของศีรษะให้สะอาด

ขจัดสิ่งปนเปื้อนตามขั้นตอนการบำรุงรักษาตามปกติ

ฝุ่นและจาระบีเก่าอาจส่งผลต่อการเคลื่อนไหวที่แม่นยำ

ใช้การหล่อลื่นที่ถูกต้อง

ปฏิบัติตามข้อกำหนดในการบำรุงรักษาอุปกรณ์สำหรับประเภทการหล่อลื่นและช่วงเวลา

หลีกเลี่ยงการใช้จาระบีที่ไม่เหมาะสมหรือผสมสารหล่อลื่นที่เข้ากันไม่ได้

ตรวจสอบความเคลื่อนไหวอย่างสม่ำเสมอ

ตรวจสอบความต้านทานที่ผิดปกติ การหลวม เสียง การสั่นสะเทือน หรือการเคลื่อนไหวที่รุนแรงในระหว่างการบำรุงรักษาเชิงป้องกัน

ตรวจสอบชิ้นส่วนที่เกี่ยวข้องร่วมกัน

ร่องฟันของลูกบอลทำงานโดยเป็นส่วนหนึ่งของการประกอบทางกลไกที่สมบูรณ์

หากพบการเคลื่อนไหวที่ผิดปกติ ให้ตรวจสอบตัวยึด เพลา แบริ่ง รางนำ และส่วนประกอบยึดโดยรอบ

หลีกเลี่ยงการบังคับชุมนุม

ควรติดตั้งส่วนประกอบที่มีความแม่นยำโดยมีการจัดตำแหน่งที่ถูกต้อง

การใช้แรงมากเกินไปอาจทำให้ทั้งร่องฟันใหม่และชิ้นส่วนกลไกที่เกี่ยวข้องเสียหายได้

คำถามที่พบบ่อย

Q1: Panasonic N510015533AA ใช้กับเครื่องอะไร

N510015533AA เป็นเส้นโค้งที่ใช้ในอุปกรณ์จัดวาง Panasonic CM402 ที่ใช้ร่วมกันได้ และโดยทั่วไปจะเกี่ยวข้องกับยูนิต 8 หัว ยืนยันหมายเลขชิ้นส่วนและการกำหนดค่าเครื่องที่มีอยู่ก่อนสั่งซื้อ

Q2: บอลสไปลน์นี้ทำหน้าที่อะไร?

ร่องฟันของลูกบอลให้การนำทางเชิงเส้นที่แม่นยำ และรองรับการเคลื่อนที่ทางกลที่มั่นคงภายในกลไกการวางตำแหน่งส่วนหัวในระหว่างรอบการหยิบส่วนประกอบและการวางตำแหน่งซ้ำๆ

คำถามที่ 3: ควรเปลี่ยนสไปลน์ของลูกเมื่อใด

ควรพิจารณาการเปลี่ยนเมื่อการตรวจสอบพบว่ามีการหลวมมากเกินไป การเคลื่อนไหวที่หยาบกร้าน ความต้านทานที่ผิดปกติ เสียงกลไกที่ผิดปกติ ความเสียหายที่มองเห็นได้ หรือการสึกหรอที่สำคัญ

คำถามที่ 4: สามารถใช้ ball spline ที่คล้ายกันของ Panasonic แทนได้หรือไม่

ไม่ใช่โดยอัตโนมัติ ชิ้นส่วนที่มีลักษณะคล้ายกันอาจมีขนาด โครงสร้างการติดตั้ง หรือการกำหนดค่าส่วนหัวที่แตกต่างกัน หมายเลขชิ้นส่วนที่มีอยู่ควรได้รับการตรวจสอบก่อนเลือกชิ้นส่วนทดแทนเสมอ

Q5: ข้อมูลใดที่จำเป็นสำหรับการเสนอราคา?

กรุณาระบุหมายเลขชิ้นส่วนN510015533AA,รุ่นเครื่องซีเอ็ม402โครงสร้างส่วนหัว ปริมาณที่ต้องการ และควรมีรูปถ่ายที่ชัดเจนของส่วนประกอบที่มีอยู่

ติดต่อเรา

ความต้องการPanasonic N510015533AA Ball Spline สำหรับหน่วย 8 หัว CM402หรืออะไหล่เครื่อง SMT อื่น ๆ ?

กรุณาส่ง:

• หมายเลขชิ้นส่วน
• รุ่นเครื่อง
• การกำหนดค่าส่วนหัว
• ปริมาณที่ต้องการ
• ภาพถ่ายส่วนหนึ่งที่มีอยู่
• กำหนดการส่งมอบที่จำเป็น

เราสามารถช่วยตรวจสอบชิ้นส่วนอะไหล่ที่ถูกต้องตามการกำหนดค่าเครื่องจักรและข้อกำหนดในการจัดซื้อของคุณ

สำหรับโครงการบำรุงรักษา CM402 ชิ้นส่วนกลไกของหัวตำแหน่งที่เกี่ยวข้องสามารถเสนอราคาร่วมกันได้เพื่อให้การจัดซื้ออะไหล่และการจัดส่งง่ายขึ้น

ส่งคำถามของคุณเกี่ยวกับราคา ความพร้อมในสต็อค การยืนยันความเข้ากันได้ และข้อมูลการจัดส่ง
