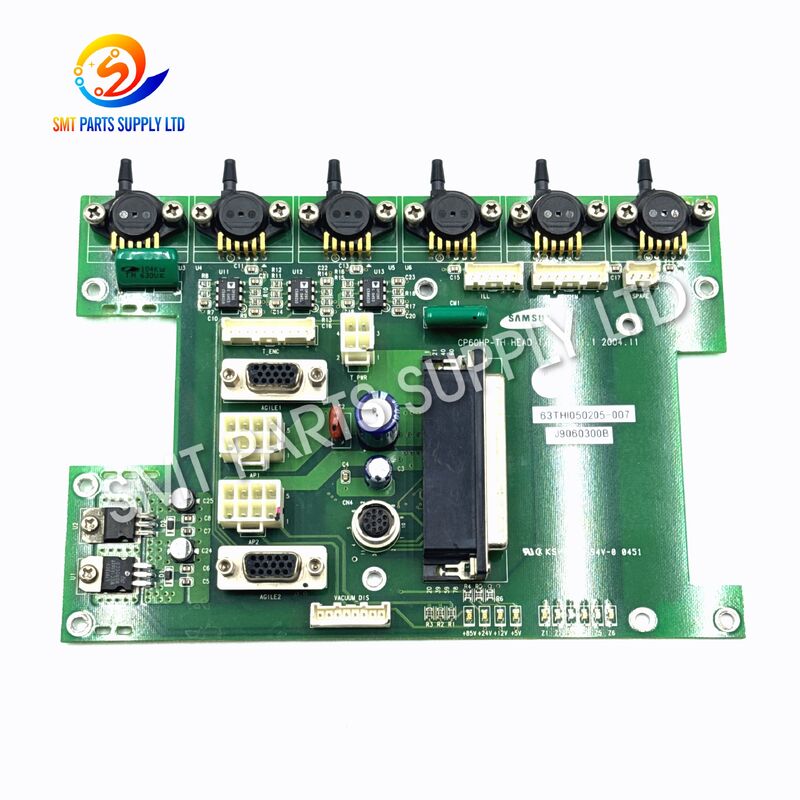

SAMSUNG SM310 J9060300B บอร์ดอินเทอร์เฟซสำหรับเครื่องจัดตำแหน่ง

ที่SAMSUNG SM310 J9060300B บอร์ดอินเทอร์เฟซหัวเป็นชุดประกอบ PCB อิเล็กทรอนิกส์ที่ใช้ภายในระบบการวางตำแหน่งของเครื่องวางตำแหน่ง SM310 SMT โดยเป็นอินเทอร์เฟซที่สำคัญระหว่างส่วนประกอบไฟฟ้าที่เกี่ยวข้องกับส่วนหัวและระบบควบคุมเครื่องจักร ช่วยส่งสัญญาณการทำงานที่จำเป็นระหว่างการวางส่วนประกอบแบบอัตโนมัติ

เนื่องจากอุปกรณ์จัดวางทำงานอย่างต่อเนื่องที่ความเร็วสูง แผงวงจรอิเล็กทรอนิกส์ภายในระบบส่วนหัวจะต้องเผชิญกับการสั่นสะเทือน การสลับระบบไฟฟ้าซ้ำๆ การแปรผันของอุณหภูมิ ฝุ่น และชั่วโมงการทำงานที่ยาวนาน บอร์ดอินเทอร์เฟซที่เสียหายหรือไม่เสถียรอาจทำให้เกิดข้อผิดพลาดในการสื่อสาร การทำงานของส่วนหัวผิดปกติ สัญญาณเตือนเครื่องจักรไม่ต่อเนื่อง หรือการหยุดชะงักของการผลิต

J9060300B เหมาะสำหรับการบำรุงรักษา การซ่อมแซม และการเปลี่ยนบอร์ดอินเทอร์เฟซหัว SM310 ที่เกี่ยวข้อง ขอแนะนำอย่างยิ่งให้ตรวจสอบหมายเลขชิ้นส่วนให้ถูกต้องก่อนสั่งซื้อ เนื่องจากเครื่อง SMT อาจมีเวอร์ชัน PCB ที่แตกต่างกัน ขึ้นอยู่กับการกำหนดค่าเครื่องจักรและระยะเวลาการผลิต

สาเหตุ

เหตุใดบอร์ดอินเทอร์เฟซหลักจึงจำเป็นต้องเปลี่ยน?

แผงควบคุมอิเล็กทรอนิกส์ที่ใช้ในเครื่องวางตำแหน่ง SMT ปกติแล้วจะทำงานเป็นระยะเวลานานภายใต้สภาวะทางอุตสาหกรรมที่มีความต้องการสูง แม้ว่าจะไม่มีส่วนประกอบการสึกหรอทางกลที่สำคัญ แต่ปัจจัยทางไฟฟ้าและสิ่งแวดล้อมอาจค่อยๆ ส่งผลต่อความน่าเชื่อถือได้

เครื่องจัดตำแหน่งที่แสดงสัญญาณเตือนเกี่ยวกับศีรษะไม่ได้หมายความว่าบอร์ดอินเทอร์เฟซชำรุดโดยอัตโนมัติ ช่างเทคนิคควรตรวจสอบสายเคเบิล ขั้วต่อ เซ็นเซอร์ สภาพแหล่งจ่ายไฟ บอร์ดควบคุมที่เกี่ยวข้อง และส่วนประกอบส่วนหัวก่อนที่จะเปลี่ยน PCB

สารละลาย

เมื่อยืนยันว่าบอร์ดอินเทอร์เฟซส่วนหัวเดิมมีข้อบกพร่อง ให้แทนที่ด้วยบอร์ดที่ถูกต้องบอร์ด J9060300B สำหรับแพลตฟอร์ม SM310สามารถช่วยฟื้นฟูการสื่อสารระหว่างส่วนประกอบส่วนหัวที่เกี่ยวข้องและระบบควบคุมเครื่องจักร

ก่อนการเปลี่ยน เจ้าหน้าที่ซ่อมบำรุงควรบันทึกสัญญาณเตือนเครื่องจักรและตรวจสอบสายไฟที่เกี่ยวข้องทั้งหมด ควรปิดเครื่องตามขั้นตอนการบำรุงรักษามาตรฐานก่อนถอดชิ้นส่วนอิเล็กทรอนิกส์

เพื่อการเปลี่ยนทดแทนที่เชื่อถือได้มากขึ้น ควรตรวจสอบจุดต่อไปนี้:

การเปลี่ยนบอร์ดโดยไม่ตรวจสอบสาเหตุของความล้มเหลวเดิมอาจส่งผลให้เกิดข้อผิดพลาดซ้ำๆ ดังนั้นควรตรวจสอบวงจรและสภาพพลังงานโดยรอบก่อนติดตั้งบอร์ดทดแทน

ข้อมูลจำเพาะ

ข้อมูลการระบุตัวตนที่สำคัญ

สำหรับทีมจัดซื้อและบำรุงรักษา ข้อมูลที่สำคัญที่สุดที่ต้องยืนยันคือ:

หมายเลขชิ้นส่วน:J9060300B
แพลตฟอร์มเครื่องจักร:SM310
หมวดหมู่สินค้า:บอร์ดอินเทอร์เฟซหัว
แอปพลิเคชัน:อุปกรณ์จัดตำแหน่ง SMT

หากมีฉลาก PCB ดั้งเดิม ผู้ซื้อควรจัดเตรียมรูปถ่ายที่ชัดเจนก่อนสั่งซื้อ ซึ่งจะช่วยลดความเป็นไปได้ในการเลือกการแก้ไข PCB ที่เข้ากันไม่ได้

แอปพลิเคชัน

บอร์ดอินเทอร์เฟซส่วนหัว J9060300B มีจุดประสงค์เพื่อเป็นหลักการบำรุงรักษาเครื่องวางตำแหน่ง SM310 SMT และแอปพลิเคชันการเปลี่ยน.

การใช้งานทั่วไป

บอร์ดนี้มีประโยชน์อย่างยิ่งสำหรับโรงงานที่ใช้สายการผลิต SMT ที่เติบโตเต็มที่ ซึ่งการบำรุงรักษาบอร์ดอิเล็กทรอนิกส์สำรองสามารถลดเวลาตอบสนองในการบำรุงรักษาได้อย่างมาก

การเก็บส่วนประกอบ PCB ที่สำคัญไว้ในสต๊อกจะมีประโยชน์เมื่อมีการใช้งานอุปกรณ์อย่างต่อเนื่อง และเวลารอคอยในการเปลี่ยนอาจส่งผลต่อกำหนดการผลิต

มันทำงานอย่างไร

ส่วนหัวของเครื่อง SMT มีระบบย่อยไฟฟ้าและเครื่องกลหลายระบบที่ต้องทำงานประสานกัน แผงอินเทอร์เฟซส่วนหัวเป็นส่วนหนึ่งของอินเทอร์เฟซทางไฟฟ้าที่จำเป็นสำหรับการสื่อสารระหว่างอุปกรณ์ที่เกี่ยวข้องกับส่วนหัวและระบบควบคุมเครื่องจักร

ในระหว่างการทำงานปกติ เครื่องจัดตำแหน่งจะดำเนินการซ้ำตามลำดับ:

การรับส่วนประกอบ → การจดจำส่วนประกอบ → การวางตำแหน่ง → ตำแหน่ง → การรีเซ็ตส่วนหัว

ตลอดรอบนี้ จะต้องแลกเปลี่ยนสัญญาณระหว่างระบบเครื่องจักรต่างๆ อย่างถูกต้อง

บอร์ดอินเทอร์เฟซสนับสนุนกระบวนการนี้โดยจัดเตรียมเส้นทางการเชื่อมต่อทางไฟฟ้าสำหรับฟังก์ชันส่วนหัวที่เกี่ยวข้อง เมื่อ PCB ทำงานอย่างถูกต้อง จะสามารถส่งสัญญาณควบคุมได้อย่างน่าเชื่อถือ เพื่อให้เครื่องสามารถดำเนินการวางตำแหน่งที่ตั้งโปรแกรมไว้ได้

หากวงจรอินเทอร์เฟซไม่เสถียร การสื่อสารอาจขาดช่วง ซึ่งอาจส่งผลให้เกิดอาการต่างๆ เช่น:

• สัญญาณเตือนที่เกี่ยวข้องกับศีรษะ
• เครื่องหยุดเป็นระยะๆ
• ข้อผิดพลาดในการสื่อสาร
• การเริ่มต้นที่ผิดปกติ
• การทำงานของศีรษะไม่เสถียร
• การหยุดชะงักของการผลิตซ้ำแล้วซ้ำเล่า
• ล้มเหลวในการเริ่มต้นเครื่องให้เสร็จสมบูรณ์
• ข้อผิดพลาดที่เกี่ยวข้องกับอุปกรณ์ส่วนหัวที่เชื่อมต่อ

เนื่องจากอาการที่คล้ายกันอาจเกิดจากสายเคเบิล เซ็นเซอร์ ขั้วต่อ อุปกรณ์จ่ายไฟ หรือบอร์ดควบคุมอื่นๆ ขอแนะนำให้แก้ไขปัญหาให้เสร็จสิ้นก่อนที่จะพิจารณาว่า J9060300B จำเป็นต้องเปลี่ยน

วิธีการเลือก

การเลือก PCB เครื่อง SMT ควรขึ้นอยู่กับหมายเลขชิ้นส่วน รุ่นเครื่อง การแก้ไขบอร์ด การจัดเรียงตัวเชื่อมต่อ และการกำหนดค่าเครื่องดั้งเดิม.

1. ตรวจสอบหมายเลขชิ้นส่วน

จุดระบุแรกควรเป็นJ9060300B.

อย่าเลือกบอร์ดตามรูปลักษณ์ภายนอกเท่านั้น บอร์ดที่แตกต่างกันสามารถมีเค้าโครง PCB ที่คล้ายกัน แต่มีวงจร ข้อกำหนดเฟิร์มแวร์ อินเทอร์เฟซ หรือการกำหนดค่าตัวเชื่อมต่อที่แตกต่างกัน

2. ยืนยันรุ่นเครื่อง

ยืนยันว่าเครื่องที่ต้องการซ่อมคือSM310เครื่องวางตำแหน่งและบอร์ดเดิมนั้นสอดคล้องกับ J9060300B

3. เปรียบเทียบ PCB ดั้งเดิม

เมื่อเป็นไปได้ ให้เปรียบเทียบ:

4. จัดเตรียมรูปถ่ายก่อนสั่งซื้อ

ขอแนะนำให้ใช้รูปถ่าย PCB ดั้งเดิมที่ชัดเจนเมื่อผู้ซื้อไม่แน่ใจเกี่ยวกับความเข้ากันได้

ภาพถ่ายที่เป็นประโยชน์ ได้แก่ :

• มุมมองด้านหน้าแบบเต็มของ PCB
• ป้ายประจำตัว PCB
• ป้ายหมายเลขชิ้นส่วน
• พื้นที่เชื่อมต่อ
• เครื่องหมายแก้ไขใดๆ
• ป้ายรุ่นเครื่อง

รายละเอียดเหล่านี้ทำให้การตรวจสอบเร็วขึ้นและลดข้อผิดพลาดในการซื้อ

5. พิจารณาเงื่อนไขที่ต้องการ

ลูกค้าอาจมีข้อกำหนดที่แตกต่างกันขึ้นอยู่กับกลยุทธ์การบำรุงรักษา

สำหรับการกู้คืนการผลิตอย่างเร่งด่วน ความพร้อมใช้งานและฟังก์ชันการทำงานที่ได้รับการตรวจสอบอาจมีความสำคัญเป็นอันดับแรก สำหรับสินค้าคงคลังอะไหล่ ผู้ซื้ออาจมุ่งเน้นไปที่สภาพที่มั่นคง บรรจุภัณฑ์ที่ระมัดระวัง และการระบุที่ชัดเจน

ตรวจสอบสภาพที่มีอยู่เสมอก่อนทำการสั่งซื้อ

ข้อดีสำหรับการบำรุงรักษา SMT

การระบุชิ้นส่วนที่แม่นยำ

J9060300B มีหมายเลขอ้างอิงที่ชัดเจนสำหรับทีมบำรุงรักษาที่ค้นหาบอร์ดอินเทอร์เฟซส่วนหัว SM310 ที่เกี่ยวข้อง

เหมาะสำหรับงานซ่อมเครื่องจักร

ออกแบบมาเพื่อทดแทนเมื่อ PCB อินเทอร์เฟซเดิมเสียหาย ไม่เสถียร หรือทำงานไม่ถูกต้องอีกต่อไป

รองรับการลดเวลาหยุดทำงาน

การมีแผงควบคุม SMT ที่สำคัญไว้เป็นอะไหล่การบำรุงรักษาสามารถลดระยะเวลารอการซ่อมแซมได้

การตรวจสอบการจัดซื้อจัดจ้างที่ง่ายดาย

ลูกค้าสามารถแจ้งหมายเลขบอร์ดเดิมและรูปถ่าย PCB เพื่อยืนยันความเข้ากันได้ก่อนจัดส่ง

บรรจุภัณฑ์ป้องกันระดับมืออาชีพ

ส่วนประกอบ PCB อิเล็กทรอนิกส์ควรบรรจุโดยใช้การป้องกันไฟฟ้าสถิตเพื่อลดความเสี่ยงในการจัดการและความเสียหายในการขนส่ง

เหมาะสำหรับผู้ใช้ SMT ต่างประเทศ

ผลิตภัณฑ์นี้สามารถรองรับโรงงานผลิตอุปกรณ์อิเล็กทรอนิกส์ บริษัทบำรุงรักษา SMT ผู้ซ่อมแซมอุปกรณ์ และผู้จัดจำหน่ายชิ้นส่วนอะไหล่ที่ต้องการส่วนประกอบทดแทน SM310

การตรวจสอบที่แนะนำก่อนการติดตั้ง

ควรใช้บอร์ดอิเล็กทรอนิกส์อย่างระมัดระวังระหว่างการติดตั้ง

ไม่ควรบังคับบอร์ดสำหรับเปลี่ยนเข้ากับขั้วต่อ หมุดงอ สายเคเบิลอยู่ในตำแหน่งที่ไม่ถูกต้อง หรือการติดตั้งที่ไม่เหมาะสมอาจทำให้ทั้งบอร์ดและอุปกรณ์อิเล็กทรอนิกส์ของเครื่องจักรที่เกี่ยวข้องเสียหายได้

การจัดเก็บและการจัดการ

เนื่องจาก J9060300B เป็นส่วนประกอบ PCB อิเล็กทรอนิกส์ การจัดการที่เหมาะสมจึงเป็นสิ่งสำคัญ

สภาวะการเก็บรักษาที่แนะนำได้แก่:

• เก็บในบรรจุภัณฑ์ป้องกันไฟฟ้าสถิต
• เก็บให้ห่างจากความชื้นและสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน
• หลีกเลี่ยงการสัมผัสโดยตรงกับส่วนประกอบ PCB
• ป้องกันขั้วต่อจากการกระแทก
• เก็บในที่สะอาดและแห้ง
• หลีกเลี่ยงการวางของหนักซ้อนกันบนกระดาน
• ปฏิบัติตามขั้นตอนการจัดการ ESD มาตรฐาน

สำหรับโรงงานที่ดูแลรักษาชิ้นส่วนอะไหล่ SMT ที่สำคัญ การติดป้ายกำกับ PCB แต่ละรายการอย่างชัดเจนพร้อมหมายเลขชิ้นส่วนและการใช้งานเครื่องจักรสามารถช่วยให้ทีมบำรุงรักษาค้นหาตำแหน่งการเปลี่ยนทดแทนที่ถูกต้องได้อย่างรวดเร็วในระหว่างเวลาหยุดทำงานของอุปกรณ์

คำถามที่พบบ่อย

1. J9060300B Head Interface Board ใช้กับเครื่องจักรอะไร?

J9060300B มีไว้สำหรับเครื่องวางตำแหน่ง SAMSUNG SM310 SMTและใช้เป็นบอร์ดอินเทอร์เฟซอิเล็กทรอนิกส์ที่เกี่ยวข้องกับระบบตำแหน่งหัว ตรวจสอบหมายเลขบอร์ดเดิมและการกำหนดค่าเครื่องก่อนสั่งซื้อ

2. J9060300B Head Interface Board ทำหน้าที่อะไร?

มีอินเทอร์เฟซทางไฟฟ้าภายในระบบตำแหน่งหัว ซึ่งรองรับการสื่อสารสัญญาณระหว่างส่วนประกอบหัวที่เกี่ยวข้องและระบบควบคุมเครื่องจักรในระหว่างการรับและจัดวางส่วนประกอบ SMT

3. J9060300B สามารถแก้ไขสัญญาณเตือนที่ศีรษะ SM310 ทั้งหมดได้หรือไม่

ไม่ สัญญาณเตือนศีรษะอาจเป็นผลมาจากสายเคเบิล เซ็นเซอร์ ขั้วต่อ ปัญหาของแหล่งจ่ายไฟ ส่วนประกอบทางกล หรือแผงอิเล็กทรอนิกส์อื่นๆ การแก้ไขปัญหาที่เหมาะสมควรเสร็จสิ้นก่อนที่จะเปลี่ยนบอร์ดอินเทอร์เฟซ

4. ฉันควรให้ข้อมูลอะไรบ้างก่อนสั่งซื้อ?

กรุณาระบุหมายเลขชิ้นส่วน J9060300B, รุ่นเครื่อง SM310, ภาพถ่าย PCB ต้นฉบับ, ข้อมูลฉลาก และเครื่องหมายการแก้ไขบอร์ด หากมี. รายละเอียดเหล่านี้ช่วยตรวจสอบความเข้ากันได้และลดการสั่งซื้อที่ไม่ถูกต้อง

5. ควรติดตั้งและจัดการ PCB นี้อย่างไร?

ใช้การป้องกันไฟฟ้าสถิตที่เหมาะสม ถอดสายไฟของเครื่องจักรก่อนการติดตั้ง ตรวจสอบสายเคเบิลและขั้วต่ออย่างระมัดระวัง และปฏิบัติตามขั้นตอนการบำรุงรักษา SMT ที่มีคุณสมบัติเหมาะสม หลังการติดตั้ง ให้ดำเนินการเริ่มต้นและทดสอบการทำงานให้เสร็จสิ้นก่อนนำเครื่องจักรกลับไปสู่การผลิต

ติดต่อเรา

กำลังมองหาบอร์ดอินเทอร์เฟซส่วนหัว J9060300B สำหรับเครื่องกำหนดตำแหน่ง SM310 ของคุณ?

ส่งปริมาณที่คุณต้องการ รูปถ่ายบอร์ดต้นฉบับ รุ่นเครื่องจักร และหมายเลขชิ้นส่วนมาให้เรา ทีมงานของเราสามารถช่วยตรวจสอบการเปลี่ยนสินค้าให้ถูกต้องก่อนเสนอราคา

เราจัดหาชิ้นส่วนเครื่องจักร SMT สำหรับการบำรุงรักษาสายการผลิต การซ่อมแซมอุปกรณ์ สินค้าคงคลังอะไหล่ และการตกแต่งเครื่องจักรใหม่

สำหรับราคา ความพร้อมใช้งาน สภาพ ระยะเวลารอคอยสินค้า หรือการยืนยันความเข้ากันได้ โปรดส่งคำถามของคุณถึงเรา
