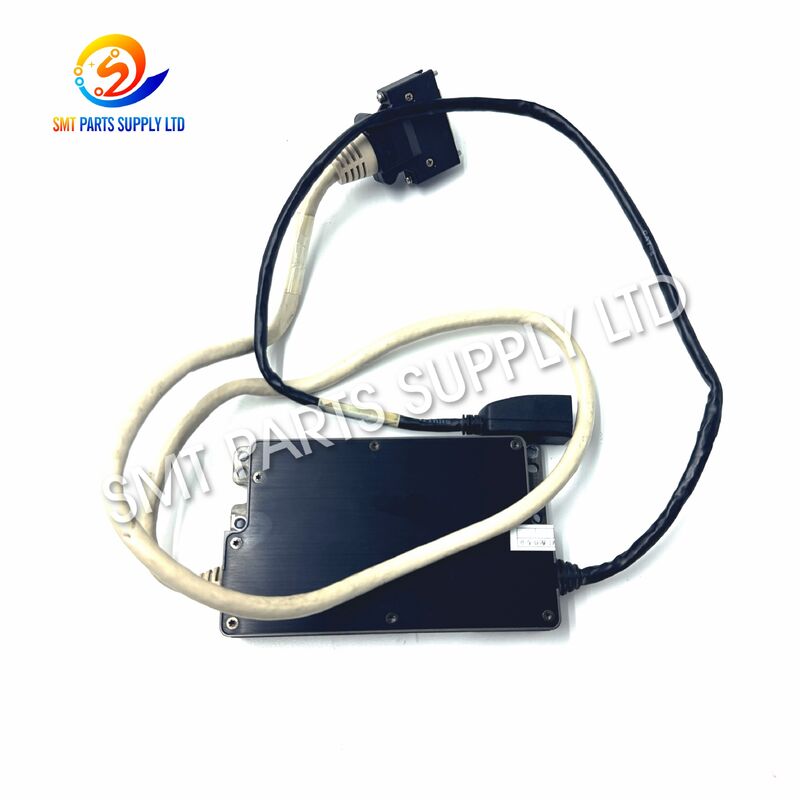

JUKI LNC120 40129658 เลเซอร์เซนเซอร์สำหรับ RX-6 SMT Mounter

JUKI LNC120 40129658 เลเซอร์เซนเซอร์สำหรับ RX-6 SMT Mounter

ที่JUKI LNC120 40129658 เลเซอร์เซนเซอร์เป็นส่วนประกอบการจดจำที่แม่นยำซึ่งใช้ในอุปกรณ์จัดวาง RX-6 SMT ที่ใช้ร่วมกันได้ มักเกี่ยวข้องกับไซเบอร์ออปติกส์ 8017990LNC120 รองรับการวางศูนย์กลางส่วนประกอบด้วยเลเซอร์ในระหว่างกระบวนการหยิบและวาง

หลังจากที่หัวฉีดจัดตำแหน่งเลือกส่วนประกอบแล้ว ระบบจดจำเลเซอร์จะวัดตำแหน่งและทิศทางการหมุนของส่วนประกอบ จากนั้นเครื่องจะสามารถคำนวณการแก้ไขที่จำเป็นก่อนที่จะติดตั้งส่วนประกอบบน PCB

วิธีการจดจำแบบทันทีนี้ช่วยรักษาวงจรการผลิตที่รวดเร็ว เนื่องจากสามารถวัดส่วนประกอบที่เกี่ยวข้องได้ในขณะที่ส่วนหัวของตำแหน่งกำลังเคลื่อนที่ สำหรับโรงงาน SMT ที่ใช้งานอุปกรณ์ซีรีส์ RX นั้น LNC120 เป็นชิ้นส่วนอะไหล่ที่สำคัญสำหรับการรักษาการจดจำที่เชื่อถือได้ การจัดตำแหน่งส่วนประกอบที่มีความเสถียร และประสิทธิภาพการจัดวางที่สม่ำเสมอ

สาเหตุ — เหตุใดจึงเกิดปัญหาการจดจำด้วยเลเซอร์

เซ็นเซอร์เลเซอร์ทำงานอย่างต่อเนื่องในสภาพแวดล้อมการผลิต SMT ที่มีความต้องการสูง เมื่อเวลาผ่านไป ประสิทธิภาพการจดจำอาจได้รับผลกระทบจากการปนเปื้อน ปัญหาของตัวเชื่อมต่อ ผลกระทบทางกล ชิ้นส่วนอิเล็กทรอนิกส์ที่เสื่อมสภาพ การสอบเทียบที่ไม่ถูกต้อง หรือปัญหาอื่นๆ ในระบบการจัดวาง

อาการทั่วไป ได้แก่:

สัญญาณเตือนที่เกี่ยวข้องกับเลเซอร์ไม่ได้หมายความว่าตัว LNC120 ขัดข้องเสมอไป

ก่อนเปลี่ยนเซ็นเซอร์ ช่างเทคนิคควรตรวจสอบหัวฉีด ตำแหน่งหยิบตัวป้อน สภาพสูญญากาศ สายเคเบิล ขั้วต่อ พารามิเตอร์ส่วนประกอบ และการสอบเทียบเครื่องจักร

การวินิจฉัยที่ถูกต้องสามารถลดการเปลี่ยนชิ้นส่วนที่ไม่จำเป็นและการหยุดทำงานของการผลิตได้

โซลูชัน — การเปลี่ยนทดแทนที่ถูกต้องสำหรับการบำรุงรักษาการรับรู้ RX-6

เมื่อการตรวจสอบยืนยันว่าเลเซอร์เซนเซอร์ที่ติดตั้งมีข้อบกพร่องหรือไม่เสถียร การแทนที่ด้วยการกำหนดค่า LNC120 ที่ถูกต้องสามารถช่วยฟื้นฟูการดำเนินการจดจำได้ตามปกติ

สำหรับผลิตภัณฑ์นี้ ข้อมูลประจำตัวหลักคือ:

เพื่อการจัดซื้อที่เชื่อถือได้ ผู้ซื้อควรเปรียบเทียบฉลากเซ็นเซอร์ดั้งเดิม การจัดเรียงตัวเชื่อมต่อ โครงสร้างการติดตั้ง และรุ่นเครื่องจักรก่อนสั่งซื้อ

ส่วนประกอบเลเซอร์ที่มีลักษณะคล้ายกันอาจมีข้อกำหนดทางไฟฟ้าหรือการใช้งานเครื่องจักรที่แตกต่างกัน หมายเลขชิ้นส่วนที่แน่นอนควรถือเป็นข้อมูลอ้างอิงการเลือกหลักเสมอ

ข้อมูลจำเพาะ

ฟังก์ชั่นหลัก

LNC120 ใช้เพื่อให้ข้อมูลการจดจำส่วนประกอบแก่ระบบการจัดตำแหน่งเป็นหลัก

หน้าที่หลัก ได้แก่ :

เซ็นเซอร์เป็นเพียงส่วนหนึ่งของระบบควบคุมตำแหน่งที่สมบูรณ์ ประสิทธิภาพการกำหนดตำแหน่งขั้นสุดท้ายยังขึ้นอยู่กับการสอบเทียบเครื่องจักร สภาพหัวฉีด การตั้งโปรแกรมส่วนประกอบ ความแม่นยำเชิงกล และความเสถียรของตัวป้อน

แอปพลิเคชัน

LNC120 40129658 เหมาะสำหรับการบำรุงรักษาและการเปลี่ยนทดแทนในสภาพแวดล้อมการผลิต SMT แบบมืออาชีพที่ใช้อุปกรณ์จัดวางที่เข้ากันได้

การใช้งานทั่วไป ได้แก่:

• ประกอบ PCB เครื่องใช้ไฟฟ้า

• การผลิตอุปกรณ์อิเล็กทรอนิกส์ยานยนต์

• การผลิตบอร์ดควบคุมอุตสาหกรรม

• ประกอบอุปกรณ์สื่อสาร

• การผลิตอุปกรณ์อิเล็กทรอนิกส์ LED

• การผลิต PCB แหล่งจ่ายไฟ

• การประกอบโมดูลอิเล็กทรอนิกส์

• รับจ้างผลิตแบบ EMS

• การผลิต SMT แบบผสมสูง

• เส้นตำแหน่งที่มีปริมาณมาก

มีประโยชน์อย่างยิ่งสำหรับโรงงานที่ต้องการการสนับสนุนชิ้นส่วนอะไหล่ที่เชื่อถือได้ เพื่อลดเวลาหยุดทำงานที่เกิดจากปัญหาการจดจำส่วนประกอบ

สถานการณ์การบำรุงรักษาโดยทั่วไป

1. การซ่อมแซมข้อผิดพลาดในการรับรู้

ข้อผิดพลาดในการรู้จำซ้ำๆ อาจบ่งบอกถึงปัญหาในระบบการรู้จำเลเซอร์ หลังจากตรวจสอบหัวฉีด ตัวป้อน สุญญากาศ พารามิเตอร์ สายเคเบิล และการสอบเทียบแล้ว LNC120 ก็สามารถประเมินเป็นรายการทดแทนที่เป็นไปได้

2. สต็อคอะไหล่เชิงป้องกัน

โรงงานที่ใช้เครื่อง RX-6 หลายเครื่องอาจเก็บส่วนประกอบการจดจำที่สำคัญไว้ในสต็อกเพื่อลดการหยุดชะงักในการผลิตเมื่อเกิดความล้มเหลวของฮาร์ดแวร์ที่ไม่คาดคิด

3. การปรับปรุงเครื่องจักรใช้แล้ว

เมื่อเครื่องจักรซีรีส์ RX ได้รับการตกแต่งใหม่เพื่อการผลิต ระบบการจดจำอาจต้องมีการตรวจสอบและเปลี่ยนส่วนประกอบก่อนที่เครื่องจะกลับสู่การทำงานปกติ

4. การกู้คืนสายการผลิต

เซ็นเซอร์เปลี่ยนทดแทนที่ใช้ร่วมกันได้สามารถช่วยทีมบำรุงรักษาฟื้นฟูการทำงานของเครื่องจักรได้ เมื่อหน่วยเดิมได้รับการยืนยันว่ามีข้อบกพร่อง

5. การปรับปรุงเสถียรภาพการรับรู้

การเปลี่ยนชุดเลเซอร์ที่เสียหายหรือไม่เสถียรสามารถช่วยกู้คืนการจดจำส่วนประกอบที่สอดคล้องกันเมื่อข้อผิดพลาดเกิดขึ้นจากตัวเซนเซอร์เอง

มันทำงานอย่างไร

LNC120 ทำงานในระหว่างรอบการจัดการส่วนประกอบของส่วนหัว

ขั้นตอนที่ 1 — การรับชิ้นส่วน

หัวฉีดจัดตำแหน่งจะหยิบส่วนประกอบจากตัวป้อน ถาด หรือหน่วยจ่ายส่วนประกอบอื่นๆ

ขั้นตอนที่ 2 — การสแกนด้วยเลเซอร์

ส่วนประกอบจะผ่านพื้นที่การจดจำด้วยเลเซอร์ในขณะที่ส่วนหัวของตำแหน่งเคลื่อนที่

ขั้นตอนที่ 3 — การวัด

ระบบเลเซอร์จะวัดโปรไฟล์ส่วนประกอบและกำหนดตำแหน่งสัมพัทธ์

ขั้นตอนที่ 4 — การคำนวณการหมุน

ระบบการจดจำจะระบุความเบี่ยงเบนเชิงมุมจากการวางแนวที่ตั้งโปรแกรมไว้

ขั้นตอนที่ 5 — การแก้ไขตำแหน่ง

ระบบควบคุมเครื่องจักรจะคำนวณค่า X, Y และการแก้ไขการหมุนที่ต้องการ

ขั้นตอนที่ 6 — การจัดวางส่วนประกอบ

หลังจากแก้ไขแล้ว ส่วนประกอบจะถูกติดตั้งบนตำแหน่ง PCB ที่ตั้งโปรแกรมไว้

กระบวนการนี้สนับสนุนการจดจำที่มีประสิทธิภาพโดยไม่ต้องมีการเคลื่อนย้ายโดยไม่จำเป็นไปยังสถานีการจดจำที่แยกจากกันสำหรับส่วนประกอบทุกชิ้นที่เข้ากันได้

เหตุใดการรับรู้ได้ทันทีจึงมีความสำคัญ

การผลิต SMT สมัยใหม่ต้องใช้ทั้งความเร็วและความแม่นยำ

LNC120 รองรับการจดจำระหว่างการเคลื่อนไหวของศีรษะ ช่วยให้เครื่องจักรรวมการวัดส่วนประกอบเข้ากับวงจรการหยิบและวางตามปกติ

สิ่งนี้มีข้อได้เปรียบในการผลิตหลายประการ:

ประสิทธิภาพการผลิตจริงขึ้นอยู่กับการกำหนดค่าเครื่องจักรและสภาพการทำงานที่สมบูรณ์

การเปรียบเทียบรุ่นที่เกี่ยวข้อง

เครื่อง JUKI รุ่นต่างๆ ใช้ชุดประกอบการจดจำเลเซอร์ที่แตกต่างกัน ชื่อที่คล้ายกันหรือตัวเรือนที่คล้ายกันไม่ได้หมายความว่าเซ็นเซอร์จะสามารถใช้แทนกันได้

สำหรับ RX-6 ที่ต้องการ40129658ผู้ซื้อควรเลือก LNC120 ตามหมายเลขชิ้นส่วนเดิมแทนที่จะเลือกเซ็นเซอร์อื่นเพียงเพราะรูปลักษณ์ของมันดูคล้ายกัน

LNC120 กับ LNC60

ผลิตภัณฑ์ทั้งสองมีฟังก์ชันการจดจำที่เกี่ยวข้องกัน แต่มีไว้สำหรับการกำหนดค่าอุปกรณ์ที่แตกต่างกัน

วิธีการเลือก

การเลือกเซ็นเซอร์ที่ถูกต้องสามารถป้องกันปัญหาในการติดตั้งและการหยุดทำงานของเครื่องจักรโดยไม่จำเป็น

1. ยืนยันรุ่นเครื่อง

ขั้นแรกให้ยืนยันรุ่นเครื่องวางตำแหน่งที่แน่นอน

สำหรับผลิตภัณฑ์นี้ การใช้งานหลักคือจูกิ RX-6.

อย่าสั่งซื้อเลเซอร์เซนเซอร์เพียงเพราะอุปกรณ์ใช้เทคโนโลยีการวางตำแหน่ง JUKI

2. ยืนยันหมายเลขชิ้นส่วน

ตรวจสอบฉลากบนตัวเครื่องที่มีอยู่

หมายเลขชิ้นส่วนเป้าหมายสำหรับผลิตภัณฑ์นี้คือ:

40129658 / 401-29658

3. ยืนยันรุ่นเซนเซอร์

รุ่นเซ็นเซอร์ควรสอดคล้องกับ:

LNC120

อย่าเปลี่ยน LNC60, LNC120-8, EPV120 หรือชุดเลเซอร์อื่นโดยอัตโนมัติ

4. เปรียบเทียบการกำหนดค่าตัวเชื่อมต่อ

ตรวจสอบปริมาณตัวเชื่อมต่อ ตำแหน่งตัวเชื่อมต่อ การจัดสายเคเบิล และอินเทอร์เฟซทางกายภาพ

5. เปรียบเทียบโครงสร้างการติดตั้ง

จุดยึดและโครงสร้างตัวเครื่องควรตรงกับชุดประกอบดั้งเดิม

6. จัดเตรียมรูปถ่ายก่อนสั่งซื้อ

เพื่อการยืนยันความเข้ากันได้ที่รวดเร็วยิ่งขึ้น โปรดส่งรูปถ่ายที่ชัดเจนของ:

• ฉลากผลิตภัณฑ์เดิม

• ที่อยู่อาศัยเซ็นเซอร์

• ขั้วต่อ

• ด้านการติดตั้ง

• ป้ายชื่อเครื่องหากจำเป็น

ข้อมูลการสอบถามที่แนะนำ

การให้ข้อมูลที่ครบถ้วนจะช่วยลดระยะเวลาการยืนยันและลดข้อผิดพลาดในการสั่งซื้อ

คำแนะนำในการติดตั้ง

เนื่องจาก LNC120 เป็นส่วนประกอบอิเล็กทรอนิกส์และออปติคัลที่มีความแม่นยำ การติดตั้งจึงควรดำเนินการโดยช่างเทคนิคที่คุ้นเคยกับอุปกรณ์การจัดวาง SMT

ก่อนการติดตั้ง:

• ถอดปลั๊กไฟของเครื่องจักรตามขั้นตอนการบำรุงรักษา

• ใช้การป้องกัน ESD ที่เหมาะสม

• ยืนยันหมายเลขชิ้นส่วนอีกครั้ง

• ตรวจสอบขั้วต่อว่ามีความเสียหายทางกายภาพหรือไม่

• รักษาบริเวณเซ็นเซอร์ให้สะอาด

• หลีกเลี่ยงการสัมผัสพื้นผิวแสง

• ตรวจสอบพื้นที่ติดตั้งก่อนติดตั้งเซนเซอร์

หลังจากเปลี่ยนแล้ว ควรตรวจสอบเครื่องตามขั้นตอนการบริการที่เกี่ยวข้อง

การทดสอบอาจรวมถึง:

• การยืนยันการสื่อสารเซ็นเซอร์

• การตรวจสอบฟังก์ชันการรับรู้

• ทดสอบรถกระบะ

• การทดสอบการรับรู้ส่วนประกอบ

• การตรวจสอบการสอบเทียบ

• การทดสอบตำแหน่ง

• การตรวจสอบวงจรการผลิตซ้ำ

อย่าเปลี่ยนพารามิเตอร์ของเครื่องจักรโดยไม่มีเอกสารทางเทคนิคที่เหมาะสม

การอ้างอิงการแก้ไขปัญหา

โดยปกติ การเปลี่ยนเลเซอร์เซนเซอร์ควรอิงตามการแก้ไขปัญหาอย่างเป็นระบบ แทนที่จะใช้สัญญาณเตือนจากเครื่องจักรเพียงตัวเดียว

คำถามที่พบบ่อย

คำถามที่ 1: จุดประสงค์หลักของ LNC120 40129658 คืออะไร

LNC120 ทำการจดจำส่วนประกอบด้วยเลเซอร์และจัดตำแหน่งให้อยู่ตรงกลางในอุปกรณ์จัดวางที่เข้ากันได้ โดยจะวัดตำแหน่งและการหมุนของส่วนประกอบ เพื่อให้เครื่องจักรทำการแก้ไขก่อนที่จะติดตั้งชิ้นส่วนบน PCB

คำถามที่ 2: 40129658 เหมาะสำหรับ JUKI RX-6 หรือไม่

ใช่. หมายเลขชิ้นส่วน 40129658 เกี่ยวข้องกับระบบจดจำเลเซอร์ LNC120 ที่ใช้สำหรับแอปพลิเคชัน RX-6 ผู้ซื้อควรตรวจสอบการกำหนดค่าเครื่องดั้งเดิมและฉลากเซ็นเซอร์ก่อนสั่งซื้อ

คำถามที่ 3: LNC120 สามารถแทนที่ LNC60 ได้โดยตรงหรือไม่

ไม่ควรถือว่ามีการเปลี่ยนทดแทนโดยตรง LNC120 และ LNC60 เกี่ยวข้องกับรุ่นเครื่องจักรและหมายเลขชิ้นส่วนที่แตกต่างกัน ปฏิบัติตามข้อกำหนดเฉพาะของอุปกรณ์ดั้งเดิมเสมอเมื่อเลือกอุปกรณ์ทดแทน

Q4: ฉันควรตรวจสอบอะไรก่อนซื้อ?

ยืนยันรุ่นเครื่องจักร รุ่นเซ็นเซอร์ หมายเลขชิ้นส่วน หมายเลขอ้างอิง ขั้วต่อ โครงสร้างการติดตั้ง และฉลากต้นฉบับ ขอแนะนำอย่างยิ่งให้ภาพถ่ายที่ชัดเจนเพื่อการตรวจสอบความเข้ากันได้

คำถามที่ 5: เครื่องจำเป็นต้องตรวจสอบหลังจากเปลี่ยน LNC120 หรือไม่?

ใช่. หลังการติดตั้ง ควรตรวจสอบการดำเนินการจดจำ การสื่อสาร การสอบเทียบ ประสิทธิภาพการรับ และการจัดวางตามขั้นตอนการบำรุงรักษาเครื่องจักรที่เกี่ยวข้อง

ติดต่อเรา

กำลังมองหากเลเซอร์เซนเซอร์ JUKI RX-6 LNC120 40129658สำหรับการซ่อมเครื่องจักร สินค้าคงคลังอะไหล่ หรือการบำรุงรักษาสายการผลิต?

กรุณาส่งข้อมูลต่อไปนี้ถึงเรา:

• รุ่นเครื่อง

• หมายเลขชิ้นส่วน

• รุ่นเซนเซอร์

• หมายเลขอ้างอิงไซเบอร์ออปติกส์

• ปริมาณที่ต้องการ

• เงื่อนไขที่จำเป็น

• ภาพถ่ายเซ็นเซอร์ดั้งเดิม

• ภาพถ่ายป้ายกำกับและตัวเชื่อมต่อ

เราสามารถช่วยตรวจสอบการกำหนดค่าผลิตภัณฑ์ก่อนเสนอราคาและช่วยเหลือคุณในการเลือกชิ้นส่วนอะไหล่เครื่องจักร SMT ที่ถูกต้อง

ส่งหมายเลขชิ้นส่วนและปริมาณที่ต้องการสำหรับความพร้อมจำหน่าย การยืนยันความเข้ากันได้ และใบเสนอราคา
