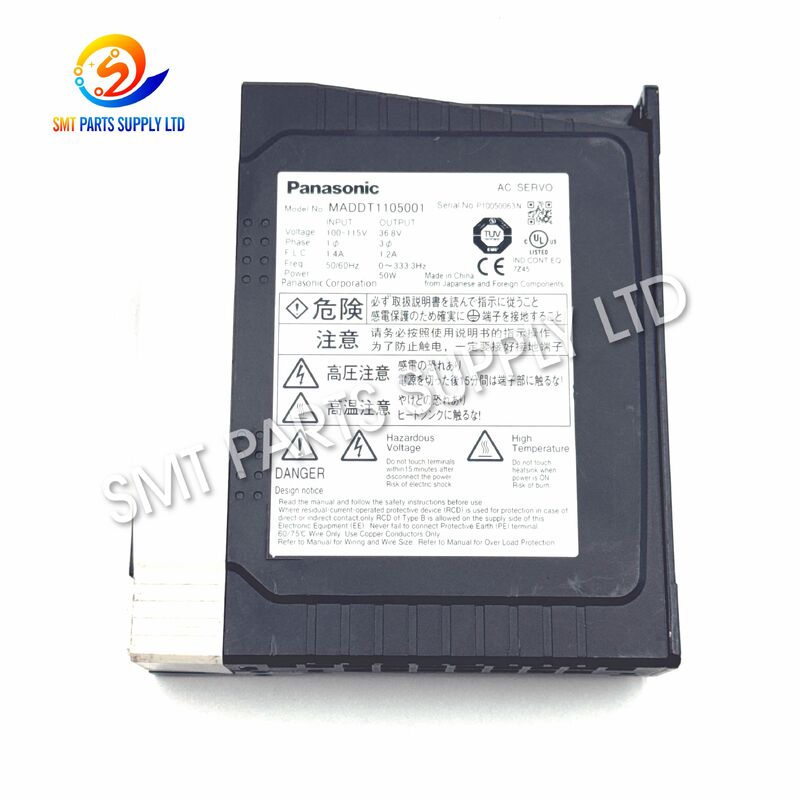

Samsung Hanwha SM320 SM321 ไดรเวอร์แกน Z J3153053A EP06-900142 Panasonic MADDT1105001

Samsung Hanwha SM320 SM321 Z-axis driver J3153053A EP06-900142 Panasonic MADDT1105001

เซอร์โวไดรฟ์ Z-axis Panasonic MADDT1105001 ออกแบบมาสำหรับการควบคุมการเคลื่อนที่ในเครื่อง SMT แบบ pick-and-place ของ Samsung และ Hanwha รุ่น SM320 และ SM321 โดยทั่วไปจะระบุด้วยหมายเลขชิ้นส่วนของ Samsung 3. ยืนยันการอ้างอิง EP และหมายเลขอ้างอิงทางเลือก 4. ยืนยันเครื่องจักร ไดรฟ์นี้ควบคุมการเคลื่อนที่ในแนวตั้งของหัวอย่างแม่นยำในระหว่างการหยิบและวางชิ้นส่วน โดยอิงตามแพลตฟอร์มเซอร์โว Panasonic MINAS A4 การเคลื่อนที่ของ Z-axis ที่แม่นยำมีความสำคัญต่อความสูงของหัวฉีดที่ถูกต้อง การจัดการชิ้นส่วนที่เสถียร การวางตำแหน่งที่ทำซ้ำได้ และการประกอบ PCB ความเร็วสูงที่เชื่อถือได้

สำหรับการใช้งานเครื่อง Samsung และ Hanwha นี้ ไดรฟ์จะเกี่ยวข้องกับการกำหนดค่า

มอเตอร์เซอร์โว 30W เหมาะสำหรับโรงงาน SMT บริษัทซ่อมอุปกรณ์ แผนกบำรุงรักษาการผลิต ผู้ปรับปรุงเครื่องจักรใช้แล้ว และผู้จัดจำหน่ายอะไหล่ที่ต้องการการเปลี่ยนการควบคุมเซอร์โวที่เข้ากันได้สำหรับอุปกรณ์ SM320 หรือ SM321 ที่มีอยู่ข้อมูลหลัก

ข้อผิดพลาดของเซอร์โวไดรฟ์อาจทำให้การผลิต SMT หยุดชะงักอย่างรุนแรง เนื่องจากหัววางตำแหน่งขึ้นอยู่กับการเคลื่อนที่ในแนวตั้งที่ควบคุมโดยเซอร์โวอย่างแม่นยำ

สาเหตุทั่วไปของปัญหาเซอร์โว Z-axis ได้แก่:

อายุของส่วนประกอบอิเล็กทรอนิกส์

เครื่อง SM320 และ SM321 ถูกใช้งานอย่างแพร่หลายในโรงงานอิเล็กทรอนิกส์มาหลายปีแล้ว ตัวเก็บประจุภายใน อุปกรณ์จ่ายไฟ วงจรควบคุม และส่วนประกอบอิเล็กทรอนิกส์อื่นๆ อาจเสื่อมสภาพลงเรื่อยๆ หลังจากการทำงานต่อเนื่องเป็นเวลานาน

แรงต้านเชิงกล

หากกลไก Z-axis เกิดแรงเสียดทานมากเกินไป การปนเปื้อน การสึกหรอของแบริ่ง หรือปัญหาการหล่อลื่น จะทำให้เกิดภาระเพิ่มเติมกับมอเตอร์และเซอร์โวไดรฟ์

ซึ่งอาจนำไปสู่การแจ้งเตือนโอเวอร์โหลดหรือการเคลื่อนที่ที่ไม่เสถียร

ข้อผิดพลาดของตัวเข้ารหัสหรือสายเคเบิล

ระบบเซอร์โวอาศัยการป้อนกลับจากตัวเข้ารหัส สายเคเบิลตัวเข้ารหัสที่เสียหาย ขั้วต่อหลวม การสัมผัสที่ไม่ดี หรือสายไฟขาดอาจสร้างสัญญาณตำแหน่งที่ผิดปกติและกระตุ้นการแจ้งเตือนของเครื่องจักร

แหล่งจ่ายไฟที่ไม่เสถียร

ความผันผวนของแรงดันไฟฟ้า การต่อสายดินที่ไม่เหมาะสม สัญญาณรบกวนทางไฟฟ้า และการหยุดชะงักของพลังงานอาจส่งผลต่อความน่าเชื่อถือของเซอร์โวไดรฟ์

พารามิเตอร์ไม่ถูกต้อง

เซอร์โวไดรฟ์สำรองอาจทำงานไม่ถูกต้องหากพารามิเตอร์เฉพาะของเครื่องจักรไม่ถูกต้องหรือไม่สมบูรณ์

การสะสมความร้อน

การระบายอากาศที่ไม่ดีภายในตู้ไฟฟ้าสามารถเพิ่มอุณหภูมิการทำงานและลดอายุการใช้งานของส่วนประกอบอิเล็กทรอนิกส์

วิธีแก้ไข

เมื่อยืนยันว่าเซอร์โวไดรฟ์ Z-axis ที่มีอยู่เสีย การเปลี่ยนด้วยรุ่นที่ตรงกันที่ถูกต้องสามารถช่วยให้เครื่องจักรกลับมาทำงานได้อย่างรวดเร็ว

ลำดับการระบุที่แนะนำคือ:

MADDT1105001 - MADDT1105 - J3153053A - EP06-900142 - SM320 / SM321 Z-Axis

การใช้การอ้างอิงที่ตรงกันหลายรายการช่วยลดความเสี่ยงในการซื้อเซอร์โวไดรฟ์ผิด

ก่อนสั่งซื้อ โปรดยืนยัน:

รายการตรวจสอบ

ข้อมูลจำเพาะ

พารามิเตอร์

เซอร์โวไดรฟ์ที่แตกต่างกันอาจถูกติดตั้งใน SMT mounter เดียวกัน รูปลักษณ์ภายนอกที่คล้ายกันไม่ได้หมายความว่าไดรฟ์สามารถใช้แทนกันได้

อ้างอิง

การใช้งาน

เซอร์โวไดรฟ์ MADDT1105001 ใช้ในอุปกรณ์วางตำแหน่ง SMT อัตโนมัติที่ต้องการการเคลื่อนที่ในแนวตั้งของหัวอย่างแม่นยำ

การใช้งานทั่วไป ได้แก่:

Samsung SM320 SMT Mounter

SM320 ใช้แกนเซอร์โวหลายแกนเพื่อทำการวางชิ้นส่วนด้วยความเร็วสูง แกน Z จะเคลื่อนหัววางตำแหน่งในแนวตั้งระหว่างการหยิบและวางชิ้นส่วน

Samsung SM321 SMT Mounter

SM321 ยังอาศัยการเคลื่อนที่ของหัวที่ควบคุมด้วยเซอร์โวสำหรับการประกอบ PCB ที่ทำซ้ำได้ ไดรฟ์ Z-axis ที่เสถียรช่วยรักษาการเคลื่อนที่ในแนวตั้งที่ราบรื่นและความสูงในการวางตำแหน่งที่แม่นยำ

อุปกรณ์ Samsung ที่รองรับโดย Hanwha

อุปกรณ์ SMT ของ Samsung Techwin ต่อมาได้เชื่อมโยงกับ Hanwha Precision Machinery ดังนั้นการอ้างอิงเครื่องจักรเดิมจึงมักถูกค้นหาภายใต้ชื่อ Samsung และ Hanwha ทั้งสองชื่อ

การผลิตประกอบ PCB

อุตสาหกรรมที่เหมาะสม ได้แก่:

อิเล็กทรอนิกส์สำหรับผู้บริโภค

• อิเล็กทรอนิกส์ยานยนต์
• การผลิต LED
• แผงควบคุมอุตสาหกรรม
• อุปกรณ์สื่อสาร
• การผลิตแหล่งจ่ายไฟ
• การผลิตอิเล็กทรอนิกส์ตามสัญญา
• อิเล็กทรอนิกส์คอมพิวเตอร์
• การปรับปรุงอุปกรณ์ SMT
• การดำเนินงานบำรุงรักษาอะไหล่
• วิธีการทำงาน

เซอร์โวไดรฟ์ทำหน้าที่เป็นอินเทอร์เฟซการควบคุมระหว่างคอนโทรลเลอร์ของเครื่อง SMT และมอเตอร์เซอร์โว

ขั้นตอนที่ 1: คำสั่งการเคลื่อนที่

คอนโทรลเลอร์ของเครื่องจักรจะกำหนดว่าหัววางตำแหน่งควรเคลื่อนที่ในแนวตั้งไปไกลแค่ไหนและเร็วแค่ไหน

ขั้นตอนที่ 2: การประมวลผลของไดรฟ์

MADDT1105001 รับคำสั่งและคำนวณกำลังมอเตอร์ที่ต้องการ

ขั้นตอนที่ 3: การเคลื่อนที่ของมอเตอร์

ไดรฟ์จะจ่ายพลังงานไฟฟ้าที่ควบคุมไปยังมอเตอร์เซอร์โว เพื่อเคลื่อนที่แกน Z ไปยังตำแหน่งที่ตั้งโปรแกรมไว้

ขั้นตอนที่ 4: การป้อนกลับจากตัวเข้ารหัส

ตัวเข้ารหัสมอเตอร์จะส่งข้อมูลตำแหน่งแบบเรียลไทม์กลับไปยังระบบเซอร์โว

ขั้นตอนที่ 5: การปรับปรุงแบบวงปิด

ไดรฟ์จะเปรียบเทียบการเคลื่อนที่ตามคำสั่งกับการวางตำแหน่งมอเตอร์จริงอย่างต่อเนื่อง

ความแตกต่างของตำแหน่งใดๆ จะถูกแก้ไขโดยอัตโนมัติ

ขั้นตอนที่ 6: การวางตำแหน่งเสร็จสมบูรณ์

เมื่อถึงตำแหน่งเป้าหมาย ระบบเซอร์โวจะทำให้แกนคงที่และเตรียมพร้อมสำหรับการหยิบหรือวางชิ้นส่วนครั้งต่อไป

การทำงานของ Z-Axis ระหว่างการวางตำแหน่ง SMT

รอบการวางตำแหน่งทั่วไปประกอบด้วย:

หัววางตำแหน่งจะเคลื่อนที่เหนือฟีดเดอร์

1. แกน Z จะลดหัวฉีดลง
2. หัวฉีดสัมผัสหรือเข้าใกล้ชิ้นส่วน
3. สุญญากาศจะหยิบชิ้นส่วน
4. แกน Z จะยกหัวขึ้น
5. ชิ้นส่วนจะถูกตรวจสอบโดยระบบวิชันซิสเต็ม
6. หัวจะเคลื่อนที่ไปยังตำแหน่งวางชิ้นส่วนบน PCB
7. แกน Z จะลดชิ้นส่วนลง
8. ชิ้นส่วนจะถูกวางบน PCB
9. หัวจะยกขึ้นและเริ่มรอบถัดไป
10. เนื่องจากการเคลื่อนที่เหล่านี้เกิดขึ้นซ้ำๆ ด้วยความเร็วสูง การตอบสนองของเซอร์โวและความเสถียรในการวางตำแหน่งจึงมีความสำคัญต่อประสิทธิภาพการผลิต

อาการข้อผิดพลาดทั่วไป

อาการเครื่องจักร

การเลือกเซอร์โวไดรฟ์ที่ถูกต้องมีความสำคัญอย่างยิ่ง เนื่องจากไดรฟ์ Panasonic MINAS A4 ที่มีโครงสร้างภายนอกคล้ายกันอาจมีกำลังไฟและฟังก์ชันเครื่องจักรที่แตกต่างกัน

1. ยืนยันรุ่นที่สมบูรณ์

ตรวจสอบว่าเครื่องเดิมแสดง:

MADDT1105001

หรือการระบุรุ่นพื้นฐาน:

MADDT1105

2. ยืนยันหมายเลขชิ้นส่วน Samsung

การอ้างอิงที่จำเป็นสำหรับการใช้งานนี้คือ:

J3153053A

3. ยืนยันการอ้างอิง EP

ตรวจสอบว่าเอกสารการบำรุงรักษาของคุณระบุว่า:

EP06-900142

4. ยืนยันเครื่องจักร

ตรวจสอบว่าไดรฟ์จำเป็นสำหรับ:

Samsung SM320

หรือ

Samsung / Hanwha SM321

5. ยืนยันแกน

ระบุการใช้งานเป็น:

Z-Axis Servo Driver

6. เปรียบเทียบฉลากไดรฟ์

เปรียบเทียบแรงดันไฟฟ้า รุ่น ขั้วต่อ และข้อมูลระบุตัวตนก่อนการติดตั้ง

7. ตรวจสอบข้อผิดพลาดที่มีอยู่

การแจ้งเตือนเซอร์โวไม่ได้หมายความว่าไดรฟ์เสียเสมอไป

ตรวจสอบ:

มอเตอร์เซอร์โว

• สายเคเบิลตัวเข้ารหัส
• สายเคเบิลมอเตอร์
• กลไก Z-axis เชิงกล
• แหล่งจ่ายไฟ
• ขั้วต่อ
• พารามิเตอร์เครื่องจักร
• 8. ส่งรูปถ่ายที่ชัดเจน

การให้รูปถ่ายฉลากไดรฟ์เดิมเป็นวิธีที่เร็วที่สุดวิธีหนึ่งในการยืนยันความเข้ากันได้

เหตุใดการจับคู่ที่ถูกต้องจึงมีความสำคัญ

การเลือกไดรฟ์ที่ไม่ถูกต้องอาจทำให้เกิด:

การแจ้งเตือนเซอร์โว

• ข้อผิดพลาดในการควบคุมมอเตอร์
• การเคลื่อนที่ที่ไม่ถูกต้อง
• ความไม่เข้ากันของพารามิเตอร์
• การหยุดการผลิต
• ขั้วต่อไม่ตรงกัน
• ความเสียหายทางไฟฟ้า
• ความล่าช้าในการติดตั้ง
• ด้วยเหตุนี้ การเลือกจึงไม่ควรอิงตามรูปลักษณ์ภายนอกเพียงอย่างเดียว

คำแนะนำในการบำรุงรักษา

การบำรุงรักษาตามปกติสามารถช่วยยืดอายุการใช้งานของระบบเซอร์โวได้

การตรวจสอบที่แนะนำ ได้แก่:

รายการบำรุงรักษา

การควบคุม Z-Axis ที่แม่นยำ

รองรับการวางตำแหน่งหัวในแนวตั้งอย่างแม่นยำระหว่างการหยิบและวางชิ้นส่วน

หมายเลขอ้างอิงหลายรายการ

MADDT1105001, MADDT1105, J3153053A และ EP06-900142 ช่วยให้การระบุชิ้นส่วนง่ายขึ้น

การใช้งาน SM320 และ SM321

เหมาะสำหรับการบำรุงรักษา SMT mounters ของ Samsung และ Hanwha ที่ใช้งานอย่างแพร่หลาย

เทคโนโลยีเซอร์โว MINAS A4

ให้การควบคุมการเคลื่อนที่ในอุตสาหกรรมที่เสถียร เหมาะสำหรับการใช้งาน SMT ที่ทำซ้ำๆ

ลดเวลาหยุดทำงานในการบำรุงรักษา

การเปลี่ยนที่ตรงกันอย่างถูกต้องสามารถช่วยให้เครื่องจักรกลับมาทำงานได้อย่างมีประสิทธิภาพ

อะไหล่สำคัญที่มีประโยชน์

เหมาะสำหรับโรงงานที่ใช้งานเครื่อง SM320 หรือ SM321 หลายเครื่องและรักษาคลังอะไหล่เชิงกลยุทธ์

คำถามที่พบบ่อย

Q1. Panasonic MADDT1105001 ใช้ในเครื่อง Samsung SM320 และ SM321 หรือไม่?

ใช่ MADDT1105001 เกี่ยวข้องกับระบบเซอร์โวของ Samsung และ Hanwha SM320 และ SM321 และมักจะอ้างอิงข้ามกับ J3153053A และ EP06-900142 สำหรับการใช้งาน Z-axis

Q2. J3153053A เป็นเซอร์โวไดรฟ์ 30W หรือไม่?

ใช่ สำหรับการใช้งานเฉพาะเครื่อง Samsung, J3153053A ที่มี MADDT1105 ถูกระบุว่าเป็นคอนฟิกูเรชันเซอร์โวไดรฟ์ 30W

Q3. MADDT1205001 สามารถแทนที่ MADDT1105001 ได้โดยตรงหรือไม่?

ไม่แนะนำให้เปลี่ยนโดยตรงหากไม่ได้รับการยืนยัน รุ่นไดรฟ์ที่แตกต่างกันอาจมีกำลังไฟ ข้อมูลจำเพาะแรงดันไฟฟ้า การกำหนดเครื่องจักร ขั้วต่อ และพารามิเตอร์เซอร์โวที่แตกต่างกัน

Q4. ฉันควรให้ข้อมูลอะไรบ้างก่อนสั่งซื้อ?

โปรดระบุรุ่นเครื่องจักร รุ่นไดรฟ์ Panasonic เดิม หมายเลขชิ้นส่วน Samsung ตำแหน่งแกน ปริมาณที่ต้องการ และรูปถ่ายฉลากไดรฟ์เดิมที่ชัดเจน

Q5. การแจ้งเตือน Z-axis อาจเกิดจากสาเหตุอื่นนอกเหนือจากเซอร์โวไดรฟ์หรือไม่?

ใช่ ข้อผิดพลาดของมอเตอร์ สายเคเบิลตัวเข้ารหัส แรงต้านเชิงกล ขั้วต่อที่เสียหาย แหล่งจ่ายไฟที่ไม่เสถียร เซ็นเซอร์ และพารามิเตอร์เครื่องจักรที่ไม่ถูกต้อง อาจทำให้เกิดการแจ้งเตือนเซอร์โวได้เช่นกัน

ติดต่อเรา

สำหรับการจับคู่ผลิตภัณฑ์และใบเสนอราคาอย่างรวดเร็ว โปรดระบุ:

รุ่นเครื่องจักร

• รุ่นไดรฟ์
• หมายเลขชิ้นส่วน Samsung
• หมายเลขชิ้นส่วนทางเลือก
• ตำแหน่งแกน
• ปริมาณที่ต้องการ
• รูปถ่ายฉลากไดรฟ์ที่ชัดเจน
• ประเทศปลายทาง
• เราสามารถช่วยยืนยันรุ่นที่ต้องการก่อนใบเสนอราคา และช่วยจับคู่ชิ้นส่วนอะไหล่ SMT ที่เหมาะสมสำหรับอุปกรณ์วางตำแหน่ง Samsung และ Hanwha ได้
