Yamaha KLW-M715H-00 HM Head Maintenance Kit สําหรับเครื่องยนต์ SMT YSM10 YSM20R - การบํารุงรักษาและซ่อมแซมหัวแบบป้องกัน

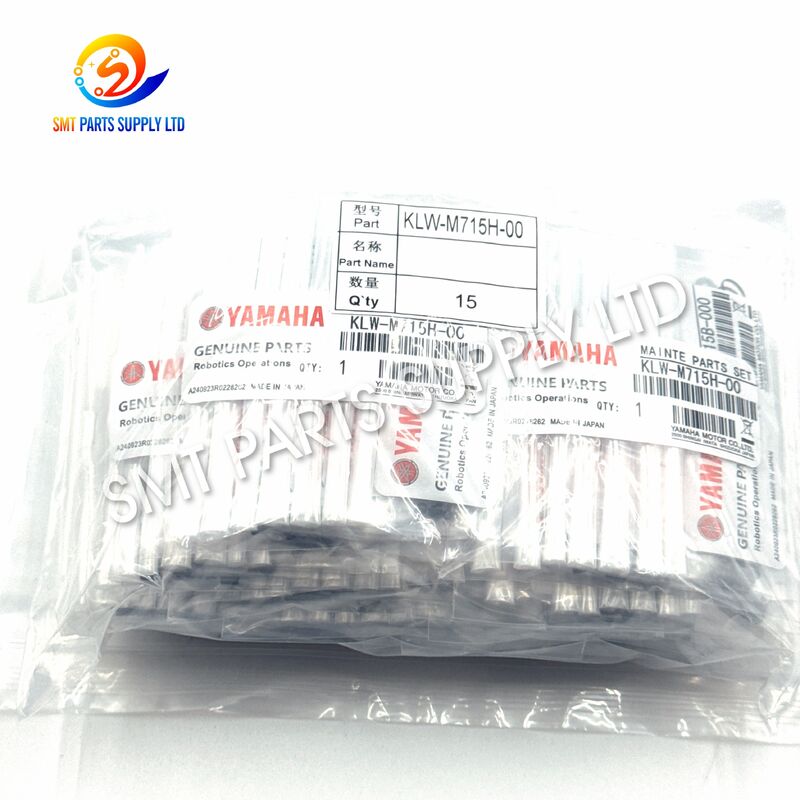

Yamaha KLW-M715H-00 HM ชุดบำรุงรักษาหัว YSM10 YSM20R

ชุดบำรุงรักษา Yamaha KLW-M715H-00 ได้รับการออกแบบมาเพื่อการบริการและการซ่อมแซมหัวตำแหน่ง HM ที่ใช้ในเครื่องหยิบและวาง SMT ของ Yamaha YSM10 และ YSM20R โดยรวมส่วนประกอบหัวซ่อมบำรุงบ่อยครั้งหลายรายการไว้ในแพ็คเกจเดียวที่สะดวก ทำให้การซื้อชิ้นส่วนอะไหล่ การวางแผนการบำรุงรักษาเชิงป้องกัน และการเตรียมการซ่อมฉุกเฉินทำได้ง่ายขึ้น

ชุดอ้างอิงประกอบด้วยองค์ประกอบตัวกรอง KLW-M8527-001, ส่วนประกอบปะเก็น KLW-M715B-000, แหนบ KG7-M7137-A03, สปริงเพลต KLW-M714W-000, สกรูหัวกระทะ 90990-08J016 และ 90990-17J081 และ 90990-17J082 โอริง โดยทั่วไปแล้ว KLW-M8527-001 จะถูกระบุว่าเป็นตัวกรองส่วนหัว YSM10/YSM20 ในขณะที่ KLW-M715B-000, KG7-M7137-A03 และ KLW-M714W-000 จะถูกระบุตามลำดับว่าเป็นปะเก็น แหนบ และสปริงเพลท

เจ้าหน้าที่บำรุงรักษาสามารถช่วยรักษาการซีลสูญญากาศ การเคลื่อนตัวของหัวฉีด ความเสถียรในการดึงส่วนประกอบ และการทำงานของหัวที่เชื่อถือได้ด้วยการเปลี่ยนชิ้นส่วนบริการที่ปนเปื้อน ถูกบีบอัด ความล้าหรือสึกหรอ ชุดนี้เหมาะสำหรับการบำรุงรักษาตามกำหนดเวลา โครงการยกเครื่องใหม่ งานแก้ไขปัญหา และสินค้าคงคลังอะไหล่ในโรงงาน

KLW-M715B-000 แสดงเป็นปะเก็น, KLW-M714W-000 เป็นสปริงเพลท และ 90990-08J016 เป็นสกรูหัวกระทะในข้อมูลอุปกรณ์เสริมหัว HM ที่อ้างอิงถึง

ข้อมูลอ้างอิง 90990-17J081 และ 90990-17J082 ถูกระบุว่าเป็นโอริงที่ใช้ในตำแหน่งหัวฉีด Yamaha ที่เกี่ยวข้อง

สำคัญ:ปริมาณส่วนประกอบและการกำหนดค่าชุดบำรุงรักษาที่แน่นอนควรได้รับการยืนยันโดยเทียบกับหมายเลขประจำเครื่อง ประเภทหัว การกำหนดค่าหัวฉีด คู่มือการบำรุงรักษา หรือชิ้นส่วนที่ถอดออกที่มีอยู่ก่อนสั่งซื้อ

หัววางตำแหน่ง SMT ทำงานอย่างต่อเนื่องด้วยความเร็วสูง ในระหว่างรอบการผลิตแต่ละรอบ หัวจะทำการเคลื่อนที่ในแนวตั้ง สร้างสุญญากาศ การดึงส่วนประกอบ การจดจำส่วนประกอบ การหมุน ตำแหน่ง และการปล่อยสุญญากาศซ้ำ ๆ

แม้แต่ส่วนประกอบบริการขนาดเล็กก็ยังต้องเผชิญกับการเคลื่อนไหวทางกลซ้ำๆ การเปลี่ยนแปลงของแรงดัน การปนเปื้อน และการเปลี่ยนแปลงของอุณหภูมิ สภาพของพวกเขาจะค่อยๆส่งผลต่อประสิทธิภาพของศีรษะ

แผ่นกรองช่วยเก็บอนุภาคและสารตกค้างจากการผลิตให้ห่างจากเส้นทางอากาศที่บอบบาง ในระหว่างการทำงาน ฝุ่น เศษชิ้นส่วน ละอองน้ำมัน และสิ่งปนเปื้อนอื่นๆ อาจสะสมอยู่ภายในวัสดุกรอง

ตัวกรองที่ปนเปื้อนอาจจำกัดการไหลเวียนของอากาศและเพิ่มเวลาที่ต้องใช้ในการสร้างสุญญากาศดูดที่มั่นคง

ปะเก็นถูกบีบอัดอย่างต่อเนื่องระหว่างพื้นผิวผสมพันธุ์ หลังจากใช้งานเป็นเวลานาน อาจแบน แข็ง ผิดรูป หรือเสียหายได้

เมื่อคุณภาพการซีลลดลง ระบบสุญญากาศอาจต้องใช้เวลามากขึ้นกว่าจะถึงระดับที่ต้องการ หรืออาจไม่รักษาแรงดันลบให้คงที่

โอริงมีหน้าที่ในการปิดผนึกส่วนเชื่อมต่อแบบนิวแมติกที่เคลื่อนที่หรือเชื่อมต่ออยู่ การเสียดสี แรงอัด การปนเปื้อน การหล่อลื่นที่ไม่ถูกต้อง และระยะเวลาการใช้งานที่ยาวนานอาจลดความยืดหยุ่น

โอริงที่สึกหรออาจทำให้เกิดการรั่วไหลของอากาศเล็กน้อยซึ่งยากต่อการตรวจจับด้วยสายตา แต่ยังคงส่งผลต่อความเสถียรของปิ๊กอัพได้

แหนบและสปริงแผ่นให้แรงยึดหรือคืนสภาพที่ควบคุมได้ การเคลื่อนไหวซ้ำๆ จะค่อยๆ ลดแรงตึงของสปริงหรือเปลี่ยนรูปทรงเดิมได้

แรงสปริงที่ไม่เพียงพออาจทำให้การวางตำแหน่งส่วนประกอบไม่สอดคล้องกัน การเคลื่อนที่ของเพลาหัวฉีดผิดปกติ หรือกลไกกลไกไม่เสถียร

สกรูหัวจมจะยึดชิ้นส่วนบริการที่เกี่ยวข้องไว้ การขันที่ไม่เหมาะสม การถอดแยกชิ้นส่วนซ้ำ เกลียวที่เสียหาย หรือการสั่นสะเทือนอาจส่งผลต่อความเสถียรของการประกอบ

การติดตั้งตัวยึดที่ไม่ถูกต้องอาจทำให้เกิดแรงกดที่ไม่สม่ำเสมอบนปะเก็น สปริง หรือฝาครอบได้

สายการผลิต SMT ปริมาณสูงมักจะทำงานเป็นระยะเวลานานโดยมีช่วงเวลาการบำรุงรักษาที่จำกัด เมื่อเลื่อนการเปลี่ยนตามปกติออกไป อาจเกิดปัญหาเล็กๆ น้อยๆ หลายอย่างพร้อมกัน

ตัวกรองที่ถูกบล็อกบางส่วนรวมกับปะเก็นที่เก่าแล้วและโอริงที่สึกหรออาจสร้างความไม่มั่นคงของปิ๊กอัพอย่างรุนแรงมากกว่าส่วนประกอบใดๆ เพียงอย่างเดียว

อาการเหล่านี้อาจเกิดจากหัวฉีด วาล์วสุญญากาศ ตัวดีด เซ็นเซอร์ ท่อลม โซลินอยด์วาล์ว เพลาส่วนหัว การสอบเทียบเครื่องจักร การบรรจุส่วนประกอบ หรือสภาวะการตั้งโปรแกรม เจ้าหน้าที่ซ่อมบำรุงควรทำการแก้ไขปัญหาอย่างเป็นระบบก่อนเปลี่ยนชิ้นส่วน

ชุด KLW-M715H-00 มอบโซลูชันที่ใช้งานได้จริงสำหรับการบริการส่วนประกอบส่วนหัว HM ที่ได้รับการบำรุงรักษาทั่วไปหลายรายการในเวลาเดียวกัน

แทนที่จะซื้อตัวกรอง ปะเก็น สปริง สกรู และโอริงแยกกัน ทีมบำรุงรักษาสามารถเตรียมแพ็คเกจบริการที่ประสานงานกันหนึ่งชุดก่อนที่จะหยุดเครื่อง

การเปลี่ยนเฉพาะชิ้นส่วนที่เสียหายอย่างเห็นได้ชัดอาจไม่สามารถแก้ปัญหาที่เกิดขึ้นเป็นระยะๆ ได้ ส่วนประกอบหลายอย่างในพื้นที่นิวแมติกหรือเชิงกลเดียวกันสามารถมีอายุได้ในอัตราที่ใกล้เคียงกัน

ตัวอย่างเช่น:

• ตัวกรองใหม่อาจปรับปรุงการไหลเวียนของอากาศ แต่ปะเก็นที่เก่าแล้วอาจยังรั่วอยู่
• โอริงใหม่อาจทำให้การซีลกลับคืนมา แต่สปริงที่ล้าอาจทำให้การเคลื่อนไหวไม่มั่นคง
• สปริงใหม่อาจคืนแรงกักเก็บ แต่การปนเปื้อนรอบๆ เพลาหัวฉีดอาจยังคงสร้างความต้านทานต่อไป

การบริการส่วนประกอบที่เกี่ยวข้องร่วมกันสามารถลดการหยุดเครื่องจักรซ้ำๆ และทำให้เอกสารการบำรุงรักษาง่ายขึ้น

ชุดนี้รวมส่วนประกอบบริการขนาดเล็กหลายรายการไว้ภายใต้การอ้างอิงชุดบำรุงรักษาหลักชุดเดียว ช่วยลดความจำเป็นในการจัดการคำขอจัดซื้อแยกกัน

ผลิตภัณฑ์นี้มีไว้สำหรับงานบำรุงรักษารอบๆ หัววางตำแหน่งมัลติฟังก์ชั่นความเร็วสูงที่ใช้ในแพลตฟอร์ม YSM ที่เกี่ยวข้อง Yamaha ระบุ YSM10 ด้วยโครงสร้างส่วนหัว HM รวมถึงตัวเลือกหัว HM 10 หัวฉีด

ตัวกรอง ปะเก็น และโอริงทำงานร่วมกันเพื่อรองรับเส้นทางอากาศที่สะอาดขึ้นและการปิดผนึกที่เชื่อถือได้

แหนบและสปริงแผ่นช่วยรักษาตำแหน่งทางกลที่ต้องการและแรงสปริงของส่วนประกอบส่วนหัวที่เกี่ยวข้อง

สามารถจัดเตรียมชุดอุปกรณ์ก่อนช่วงเวลาการบริการที่วางแผนไว้ ช่วยให้ช่างเทคนิคสามารถดำเนินการบำรุงรักษาให้เสร็จสิ้นในระหว่างการหยุดการผลิตที่มีการควบคุมได้

การสอบถามแบบรวมรายการเดียวสามารถครอบคลุมรายการการบำรุงรักษาได้หลายรายการ ปรับปรุงการวางแผนอะไหล่และประสิทธิภาพการจัดซื้อภายใน

สามารถจัดเก็บชุดอุปกรณ์ไว้เป็นอะไหล่บำรุงรักษาสำหรับการแก้ไขปัญหาเร่งด่วนหรือการตกแต่งส่วนหัวใหม่ตามแผน

หมายเลขชิ้นส่วนแต่ละชิ้นทำให้ง่ายต่อการเปรียบเทียบแพ็คเกจที่ให้มากับชุดอุปกรณ์ที่มีอยู่ คู่มือเครื่องจักร หรือชิ้นส่วนที่ถอดออก

โรงงานสามารถรวมชุด KLW-M715H-00 ไว้ในแผนการบำรุงรักษาตามระยะได้ สามารถตรวจสอบและเปลี่ยนตัวกรอง ซีล และสปริงได้ตามสภาพของเครื่องจักร ชั่วโมงการทำงาน บันทึกการบำรุงรักษา และสภาพแวดล้อมการผลิต

ชุดนี้เหมาะสำหรับการตกแต่งส่วนหัวใหม่เมื่อถอดหัวออกเพื่อตรวจสอบและทำความสะอาดอย่างละเอียด

เมื่อตำแหน่งหัวฉีดไม่สามารถรักษาสุญญากาศให้คงที่ได้ สามารถตรวจสอบปะเก็นและโอริงที่เกี่ยวข้องเพื่อดูความเสียหายหรือการสูญเสียความยืดหยุ่น

KLW-M8527-001 ได้รับการระบุในตลาดชิ้นส่วนอะไหล่ว่าเป็นตัวกรองสำหรับการใช้งาน YSM10 และ YSM20

การเปลี่ยนวัสดุกรองที่ปนเปื้อนสามารถช่วยรักษาการไหลเวียนของอากาศที่สะอาดยิ่งขึ้นผ่านช่องทางส่วนหัวที่เกี่ยวข้อง

สามารถตรวจสอบ KG7-M7137-A03 และ KLW-M714W-000 ได้เมื่อกลไกที่เกี่ยวข้องมีแรงสปริงไม่เพียงพอ ตำแหน่งที่ผิดปกติ หรือการเสียรูปที่มองเห็นได้

ชุดบำรุงรักษาครบชุดสามารถย่นระยะเวลาที่จำเป็นในการค้นหาส่วนประกอบขนาดเล็กแต่ละชิ้นในระหว่างการซ่อมแซมเครื่องจักรอย่างเร่งด่วน

โรงงานที่ใช้เครื่องจักร YSM10 หรือ YSM20R หลายเครื่องสามารถเก็บชุดอุปกรณ์มาตรฐานไว้ในห้องซ่อมบำรุงและออกให้ตามคำสั่งงาน

ชุดนี้สามารถใช้ในระหว่างการตรวจสอบและตกแต่งอุปกรณ์ SMT ที่ใช้แล้วก่อนเริ่มการผลิตอีกครั้ง

ชุดบำรุงรักษารองรับทั้งฟังก์ชันนิวแมติกและกลไกของส่วนหัวกำหนดตำแหน่ง

อากาศอัดที่สะอาดและแห้งจะถูกส่งไปยังเครื่อง SMT ระบบนิวแมติกใช้อากาศนี้เพื่อสร้างและควบคุมสุญญากาศของปิ๊กอัพ

หัวจะดูดสุญญากาศผ่านทางเดินภายในไปยังแกนหัวฉีดและหัวฉีดที่ใช้บังคับ

ตัวกรอง KLW-M8527-001 ช่วยดักจับสิ่งปนเปื้อนขนาดเล็กก่อนที่จะเข้าสู่ทางที่ละเอียดอ่อนหรือพื้นที่เคลื่อนที่

แผ่นกรองที่สะอาดช่วยให้การไหลเวียนของอากาศสม่ำเสมอยิ่งขึ้น ตัวกรองที่ถูกบล็อกอาจเพิ่มความต้านทานการไหล

มีการติดตั้ง KLW-M715B-000 ที่ตำแหน่งการซีลที่สอดคล้องกัน เมื่อบีบอัดอย่างเหมาะสม ปะเก็นจะช่วยป้องกันการรั่วไหลของอากาศที่ไม่พึงประสงค์

โอริง 90990-17J081 และ 90990-17J082 ให้การซีลในตำแหน่งที่เกี่ยวข้อง วัสดุยืดหยุ่นช่วยเติมเต็มช่องว่างเล็กๆ ระหว่างพื้นผิวที่เชื่อมต่อหรือเคลื่อนที่

ขนาด การวางแนว ความสะอาด และสภาวะการหล่อลื่นที่ถูกต้องเป็นสิ่งสำคัญสำหรับการปิดผนึกที่เชื่อถือได้

KG7-M7137-A03 และ KLW-M714W-000 ให้แรงทางกลที่ควบคุมได้ ช่วยรักษาหรือคืนส่วนประกอบที่เกี่ยวข้องไปยังตำแหน่งที่ต้องการ

สกรูหัวกระทะ 90990-08J016 ยึดชิ้นส่วนที่เกี่ยวข้อง การขันแน่นอย่างถูกต้องช่วยรักษาแรงกดในการประกอบให้สม่ำเสมอโดยไม่ทำลายส่วนประกอบขนาดเล็ก

เมื่อเปิดใช้งานสุญญากาศ หัวฉีดจะสัมผัสกับชิ้นส่วนอิเล็กทรอนิกส์และสร้างแรงยึดที่เพียงพอสำหรับการดึง

ส่วนหัวจะเคลื่อนส่วนประกอบผ่านการจดจำ การแก้ไข และการจัดวาง การปิดผนึกที่มั่นคงและการเคลื่อนตัวของหัวฉีดที่ควบคุมได้ช่วยรักษาการควบคุมที่สม่ำเสมอ

ที่จุดวางตำแหน่ง สุญญากาศจะถูกปล่อยออกมาเพื่อให้สามารถสะสมส่วนประกอบไว้บนแผ่น PCB ที่เคลือบด้วยสารบัดกรี

• หยุดเครื่องตามขั้นตอนความปลอดภัยของโรงงาน
• ปิดเครื่องและแยกแหล่งจ่ายไฟนิวแมติกออก
• ยืนยันว่าได้ปล่อยแรงดันลมที่เก็บไว้แล้ว
• บันทึกรุ่นเครื่อง หมายเลขประจำเครื่อง หมายเลขหัว และตำแหน่งหัวฉีดที่ได้รับผลกระทบ
• เตรียมโต๊ะทำงานที่สะอาด มีแสงสว่าง และควบคุมด้วย ESD
• เปรียบเทียบส่วนประกอบใหม่กับชิ้นส่วนที่ถอดออก
• ยืนยันหมายเลขชิ้นส่วน ขนาด รูปร่าง และปริมาณ
• ตรวจสอบเอกสารการบำรุงรักษาที่เกี่ยวข้อง

• ใช้เครื่องมือที่ถูกต้อง
• หลีกเลี่ยงการใช้แรงมากเกินไปกับส่วนประกอบของหัวที่มีความเที่ยงตรงสูง
• บันทึกการวางแนวของสปริง ปะเก็น และโอริง
• วางตัวยึดที่ถอดออกแล้วลงในภาชนะควบคุม
• ป้องกันฝุ่น เส้นใย หรืออนุภาคโลหะไม่ให้เข้าไปในช่องอากาศ
• อย่าเกาพื้นผิวซีล
• อย่าผสมส่วนประกอบจากตำแหน่งหัวฉีดที่แตกต่างกัน

• ทำความสะอาดพื้นที่ติดตั้งด้วยวิธีการบำรุงรักษาที่ได้รับอนุมัติ
• ติดตั้งการวางแนวตัวกรองที่ถูกต้อง
• ตรวจสอบให้แน่ใจว่าปะเก็นวางราบเรียบโดยไม่พับ
• ติดตั้งโอริงโดยไม่ต้องบิดหรือตัด
• ใช้สารหล่อลื่นที่ได้รับอนุมัติเมื่อจำเป็นต้องหล่อลื่นเท่านั้น
• วางตำแหน่งแหนบและสปริงเพลทตามชุดประกอบเดิม
• ขันสกรูให้แน่นเท่าๆ กันและเป็นไปตามข้อกำหนดการบำรุงรักษาที่ระบุ
• อย่าขันตัวยึดขนาดเล็กจนแน่นเกินไป

• ตรวจสอบว่าส่วนประกอบทั้งหมดเข้าที่อย่างถูกต้อง
• ตรวจสอบการเคลื่อนไหวอย่างอิสระด้วยตนเองหากได้รับอนุญาต
• คืนแหล่งจ่ายลมและตรวจสอบการรั่วไหล
• ดำเนินการตรวจสอบส่วนหัว หัวฉีด หรือสูญญากาศของเครื่อง
• ทำการทดสอบปิ๊กอัพด้วยส่วนประกอบที่ได้รับการควบคุม
• ตรวจสอบผลลัพธ์ของตำแหน่งก่อนเริ่มการผลิตเต็มรูปแบบอีกครั้ง
• อัพเดตบันทึกการบำรุงรักษา

ความถี่ในการเปลี่ยนขึ้นอยู่กับชั่วโมงการผลิต ความสะอาดของโรงงาน คุณภาพอากาศ ปริมาณงานของเครื่องจักร ประเภทส่วนประกอบ และสภาพการบำรุงรักษาก่อนหน้า

ช่วงเวลาที่แน่นอนอาจเป็นประโยชน์ แต่ผลการตรวจสอบควรเป็นแนวทางในการตัดสินใจเปลี่ยนทดแทนด้วย

ในกรณีที่มีบันทึกของเครื่องจักร ให้เปรียบเทียบประสิทธิภาพของสุญญากาศในช่วงเวลาหนึ่ง การเปลี่ยนแปลงทีละน้อยอาจบ่งบอกถึงข้อจำกัดของตัวกรอง การเสื่อมสภาพของซีล หรือปัญหาเกี่ยวกับนิวแมติกอื่นๆ

เมื่อถอดหัวฉีดเพื่อทำความสะอาด ให้ตรวจสอบส่วนประกอบการซีลและส่วนยึดที่มองเห็นได้รอบๆ ตำแหน่งหัวฉีด

อย่าติดตั้งโอริงกลับเข้าไปโดยมีรอยบาดที่มองเห็นได้ ปะเก็นที่แบนถาวร สปริงงอ สกรูที่เสียหาย หรือตัวกรองที่ปนเปื้อนอย่างหนัก

เก็บชุดอุปกรณ์ที่ไม่ได้ใช้:

• ในบรรจุภัณฑ์ที่ปิดสนิท
• ห่างจากแสงแดดโดยตรง
• ห่างจากอุณหภูมิสูง
• ห่างจากน้ำมัน สารเคมี และความชื้น
• ในตู้อะไหล่ที่สะอาด
• พร้อมป้ายหมายเลขชิ้นส่วนที่มองเห็นได้
• ภายใต้การควบคุมสินค้าคงคลังเข้าก่อนออกก่อน

ส่วนประกอบที่ดูคล้ายกันอาจมีขนาด วัสดุ หรือลักษณะของสปริงที่แตกต่างกัน ตรวจสอบหมายเลขชิ้นส่วนก่อนการติดตั้งเสมอ

ตรวจสอบว่าข้อกำหนดการบำรุงรักษาระบุไว้หรือไม่KLW-M715H-00.

อย่าสั่งซื้อตามรูปลักษณ์ภายนอกเท่านั้น เนื่องจากอาจใช้ชุดบำรุงรักษาศีรษะที่คล้ายกันบนแพลตฟอร์มอื่นๆ ของ Yamaha ได้

ผลิตภัณฑ์นี้มีไว้สำหรับการใช้งาน Yamaha YSM10 และ YSM20R ยืนยันป้ายชื่อเครื่องจักรและการกำหนดค่าการผลิตปัจจุบัน

เครื่องจักรรุ่นเดียวกันอาจมีตัวเลือก การแก้ไขการผลิต หรือชุดหัวเปลี่ยนที่แตกต่างกัน

ยืนยัน:

• ประเภทหัว
• หมายเลขซีเรียลของส่วนหัว
• จำนวนตำแหน่งหัวฉีด
• การอ้างอิงการประกอบส่วนหัวปัจจุบัน
• ข้อมูลอ้างอิงชุดบำรุงรักษาที่มีอยู่

เปรียบเทียบส่วนประกอบที่ถอดออกหรือคู่มือการบำรุงรักษากับข้อมูลอ้างอิงต่อไปนี้:

อาจจำเป็นต้องใช้ชิ้นส่วนเดียวกันในตำแหน่งหัวฉีดหลายตำแหน่ง ขอรายการบรรจุภัณฑ์โดยละเอียดก่อนจัดส่งเมื่อปริมาณที่แน่นอนเป็นสิ่งสำคัญ

ก่อนสั่งซื้อ ให้ระบุว่าข้อกำหนดมีไว้สำหรับ:

• อะไหล่แบรนด์เนมแท้
• ชิ้นส่วนที่รองรับคุณภาพสูง
• ชุดบำรุงรักษาครบชุด
• ส่วนประกอบส่วนบุคคล
• ปริมาณตัวอย่าง
• ปริมาณการบำรุงรักษาประจำปี
• สต็อกทดแทนด่วน

เพื่อการยืนยันที่รวดเร็วยิ่งขึ้น โปรดส่งรูปถ่ายที่ชัดเจนของ:

• ป้ายชื่อเครื่อง
• ป้ายหัว
• ป้ายชุดอุปกรณ์ที่มีอยู่
• ชิ้นส่วนที่ถูกถอดออก
• เครื่องหมายหมายเลขชิ้นส่วน
• ประเภทหัวฉีด
• ตำแหน่งการติดตั้ง

ควรตรวจสอบชุดบำรุงรักษาแต่ละชุดก่อนบรรจุและจัดส่ง

• ตรวจสอบลักษณะที่ปรากฏของผลิตภัณฑ์
• ตรวจสอบตัวกรองสำหรับการปนเปื้อนหรือการเสียรูป
• ตรวจสอบปะเก็นและโอริงว่ามีรอยแตกหรือรอยตัดหรือไม่
• ตรวจสอบสปริงว่ามีการโค้งงอหรือสึกกร่อนหรือไม่
• ตรวจสอบสกรูว่ามีหัวหรือเกลียวที่เสียหายหรือไม่
• ยืนยันว่าส่วนประกอบสะอาดและแห้ง

• เปรียบเทียบแต่ละฉลากกับรายการบรรจุภัณฑ์
• ยืนยันการอ้างอิงชุดหลัก
• แยกขนาดโอริงที่คล้ายกัน
• ตรวจสอบปริมาณส่วนประกอบ
• ยืนยันข้อมูลความเข้ากันได้ของเครื่อง

• ปกป้องซีลขนาดเล็กจากการบีบอัด
• ป้องกันไม่ให้สปริงงอ
• แยกชิ้นส่วนโลหะออกจากส่วนประกอบซีลแบบอ่อน
• ใช้ถุงชั้นในที่มีป้ายกำกับ
• เพิ่มวัสดุกันกระแทกให้กับกล่องด้านนอก
• ใช้การป้องกันความชื้นเมื่อจำเป็น

เวลาจัดส่ง สถานะสต็อค ค่าขนส่ง และรายละเอียดบรรจุภัณฑ์ควรได้รับการยืนยันในใบเสนอราคาอย่างเป็นทางการ

ชุดนี้มีให้มาสำหรับตัวยึด Yamaha YSM10 และ YSM20R SMT เป็นหลัก โดยใช้การกำหนดค่าตำแหน่งหัว HM ที่สอดคล้องกัน เนื่องจากการประกอบส่วนหัวและการแก้ไขเครื่องจักรอาจแตกต่างกัน ลูกค้าควรยืนยันการอ้างอิงส่วนหัว หมายเลขซีเรียลของเครื่อง หมายเลขชุดที่มีอยู่ และหมายเลขส่วนประกอบแต่ละรายการก่อนสั่งซื้อ

แพ็คเกจอ้างอิงประกอบด้วยส่วนประกอบตัวกรอง KLW-M8527-001, ปะเก็น KLW-M715B-000, แหนบ KG7-M7137-A03, สปริงเพลต KLW-M714W-000, สกรูหัวกระทะ 90990-08J016 และ 90990-17J081 และ 90990-17J082 โอริง ปริมาณสุดท้ายควรได้รับการยืนยันในรายการบรรจุภัณฑ์ของซัพพลายเออร์

การเปลี่ยนควรขึ้นอยู่กับกำหนดการบำรุงรักษาเครื่องจักร ชั่วโมงการทำงาน ประสิทธิภาพของสุญญากาศ การปนเปื้อนของตัวกรอง สภาพซีล สภาพสปริง และผลการผลิต ข้อผิดพลาดในการดึงบ่อยครั้ง การตอบสนองของสุญญากาศช้า ส่วนประกอบหยด หรือการแจ้งเตือนตำแหน่งหัวฉีดซ้ำๆ อาจบ่งชี้ว่าต้องมีการตรวจสอบ

ใช่. โดยปกติแล้ว ตัวกรอง ปะเก็น สปริง สกรู และโอริงสามารถเสนอราคาแยกกันได้เมื่อจำเป็นต้องใช้ส่วนประกอบที่ได้รับการยืนยันเพียงชิ้นเดียว อย่างไรก็ตาม ชุดอุปกรณ์ครบชุดมักเหมาะสำหรับการบำรุงรักษาหัวตามกำหนด ประวัติการบำรุงรักษาที่ไม่ทราบ หรือสินค้าคงคลังด้านอะไหล่

โปรดระบุรุ่นเครื่อง หมายเลขซีเรียลของเครื่อง ประเภทหัว หมายเลขหัว ปริมาณที่ต้องการ หมายเลขชิ้นส่วนที่มีอยู่ และรูปถ่ายที่ชัดเจนของส่วนประกอบที่ถูกถอดออก ข้อมูลนี้ช่วยยืนยันความเข้ากันได้และลดความเสี่ยงในการจัดหาชิ้นส่วนบำรุงรักษาที่คล้ายกันแต่ไม่ถูกต้อง
