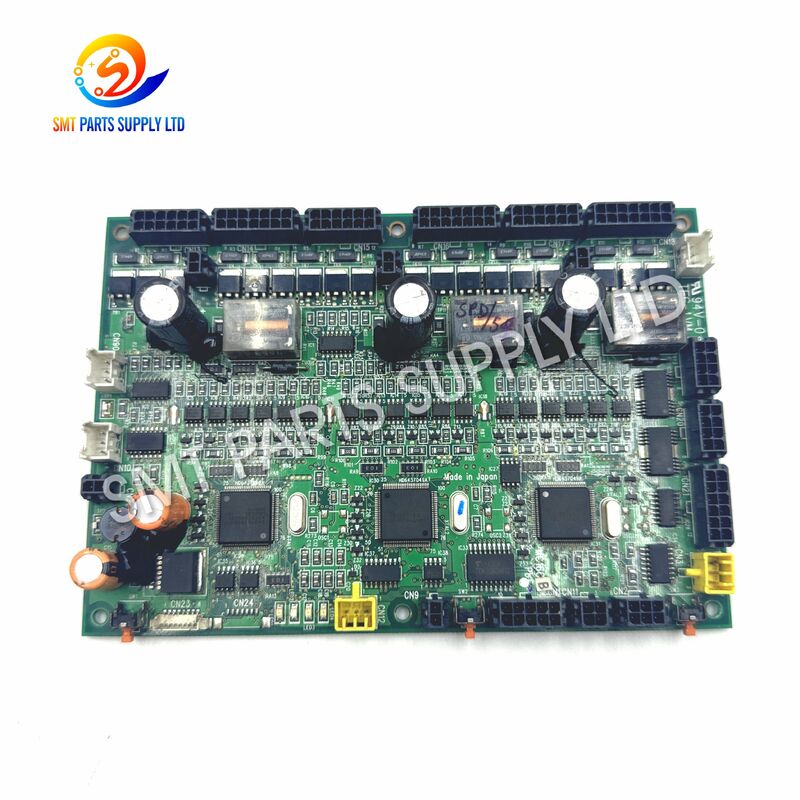

บอร์ดควบคุมหัว SMT Panasonic KXFE00GXA00 MC16CB-4 สำหรับ CM402 และ CM602 ชุดประกอบแผงวงจรพิมพ์ที่ติดตั้งแล้ว

Panasonic KXFE00GXA00 MC16CB-4 SMT Head Control Board CM402 CM602 N610090171AA T1910008

KXFE00GXA00 N610090171AA MC16CB-4 SMT head control board เป็นโมดูลอิเล็กทรอนิกส์พิเศษที่ใช้ในอุปกรณ์วางชิ้นส่วนแบบ Surface-Mount (SMT) รุ่น CM402 และ CM602 ที่เข้ากันได้ ติดตั้งอยู่ภายในสถาปัตยกรรมการควบคุมเครื่องจักรเพื่อรองรับการสื่อสาร การประมวลผลสัญญาณ การประสานงานการทำงาน และการตอบสนองสถานะที่เกี่ยวข้องกับชุดหัววางชิ้นส่วน

บอร์ดนี้อาจมี T1910008 เป็นเครื่องหมายระบุหรือเครื่องหมายการผลิตเพิ่มเติม เนื่องจากเครื่องจักร SMT อาจมีการกำหนดค่าหัวที่แตกต่างกัน การแก้ไขทางไฟฟ้า การจัดเรียงขั้วต่อ เวอร์ชันซอฟต์แวร์ และข้อกำหนดปีการผลิต ผู้ซื้อควรตรวจสอบป้ายกำกับและรายละเอียดบอร์ดที่มองเห็นได้ทั้งหมดก่อนทำการสั่งซื้อ

ผลิตภัณฑ์นี้เหมาะสำหรับโรงงาน SMT บริษัทบำรุงรักษาอุปกรณ์ ผู้ผลิตอิเล็กทรอนิกส์ตามสัญญา ผู้ปรับปรุงเครื่องจักร และผู้จัดจำหน่ายอะไหล่ที่ต้องการแผงวงจรหัว CM402 หรือแผงควบคุมหัว CM602 ที่ใช้ทดแทน มีตัวเลือกการจัดหาแบบใหม่ มือสองที่ผ่านการทดสอบ หรือปรับปรุงใหม่โดยมืออาชีพ ขึ้นอยู่กับสต็อกและใบเสนอราคา

เพื่อการจับคู่ที่ถูกต้อง ลูกค้าควรให้หมายเลขชิ้นส่วนที่สมบูรณ์ รุ่นเครื่องจักร ประเภทหัว ภาพถ่ายบอร์ด การจัดเรียงขั้วต่อ และข้อมูลข้อผิดพลาดที่มีอยู่ กระบวนการตรวจสอบนี้ช่วยลดคำสั่งซื้อที่ไม่ถูกต้อง ความล่าช้าในการติดตั้ง และการหยุดการผลิตที่ไม่จำเป็น

แผงควบคุมหัวอาจต้องได้รับการตรวจสอบหรือเปลี่ยนเมื่อเครื่องวางชิ้นส่วนมีปัญหาที่เกี่ยวข้องกับหัวแบบเป็นครั้งคราวหรือถาวร อย่างไรก็ตาม สัญญาณเตือนของเครื่องจักรไม่ได้หมายความว่าแผงวงจรพิมพ์เป็นส่วนประกอบที่เสียหายเพียงอย่างเดียว ควรตรวจสอบวงจรควบคุมหัวทั้งหมดก่อนเปลี่ยน

บอร์ดที่ชำรุดหรือไม่เสถียรอาจเกี่ยวข้องกับสภาวะการทำงานอย่างน้อยหนึ่งอย่างต่อไปนี้:

• หัววางชิ้นส่วนไม่เริ่มต้นระบบตามปกติ
• เครื่องแสดงสัญญาณเตือนการสื่อสารของหัว
• ฟังก์ชันหัวอย่างใดอย่างหนึ่งตอบสนองเป็นครั้งคราว
• ไม่สามารถอ่านเซ็นเซอร์ที่เกี่ยวข้องกับหัวได้อย่างถูกต้อง
• เครื่องหยุดทำงานระหว่างการหยิบหรือวางชิ้นส่วน
• การเคลื่อนที่ของหัวไม่พร้อมใช้งานหลังจากการสตาร์ท
• สัญญาณเตือนเดิมกลับมาอีกครั้งหลังจากตรวจสอบสายเคเบิลและเซ็นเซอร์แล้ว
• เครื่องทำงานปกติเมื่อติดตั้งบอร์ดที่ทราบว่าดีแล้ว
• การผลิตไม่เสถียรหลังจากเครื่องร้อนขึ้น
• โมดูลหัวไม่สามารถดำเนินการตามลำดับการเริ่มต้นระบบมาตรฐานได้

อาการเหล่านี้ควรใช้เป็นข้อมูลอ้างอิงในการบำรุงรักษาเท่านั้น ควรตรวจสอบไดรเวอร์เซอร์โว, มอเตอร์, เซ็นเซอร์, วาล์ว, ตัวเข้ารหัส, สายเคเบิล, ขั้วต่อ, โมดูลพลังงาน, ชุดประกอบทางกล, และพารามิเตอร์เครื่องจักรด้วย

การเปลี่ยนบอร์ดที่สงสัยด้วยแผงควบคุมหัว KXFE00GXA00 N610090171AA MC16CB-4 ที่จับคู่ถูกต้องและผ่านการทดสอบอย่างเหมาะสม สามารถช่วยกู้คืนวงจรควบคุมที่ได้รับผลกระทบได้หลังจากตรวจสอบสาเหตุอื่น ๆ ที่เป็นไปได้แล้ว

• การกู้คืนการสื่อสารควบคุมหัว
• การคืนค่าการเริ่มต้นระบบเครื่องจักรตามปกติ
• การลดการหยุดการผลิตที่เกี่ยวข้องกับหัวซ้ำๆ
• การปรับปรุงความเสถียรในการทำงานของหัว
• การบำรุงรักษาที่รวดเร็วกว่าการซ่อมแซมระดับส่วนประกอบที่ไม่สามารถควบคุมได้
• การลดการหยุดทำงานของสายการผลิต SMT ที่ยืดเยื้อ
• การเตรียมพร้อมสำหรับอะไหล่ที่ดีขึ้นสำหรับอุปกรณ์การผลิตรุ่นเก่า
• การวางแผนการบำรุงรักษาที่คาดการณ์ได้มากขึ้น

บอร์ดนี้ไม่ควรถือเป็นโซลูชันที่รับประกันสำหรับทุกสัญญาณเตือนของหัว การวินิจฉัยข้อผิดพลาดที่ถูกต้องและการจับคู่หมายเลขชิ้นส่วนยังคงมีความสำคัญ

ค่าทางไฟฟ้า, ขนาด PCB, เวอร์ชันเฟิร์มแวร์, คำจำกัดความขั้วต่อ, และพารามิเตอร์เครื่องจักร อาจแตกต่างกันไปตามการแก้ไขบอร์ดและการกำหนดค่าอุปกรณ์ รายละเอียดเหล่านี้ไม่ควรถือว่าเป็นค่าเริ่มต้นจากรุ่นเครื่องจักรเพียงอย่างเดียว

ก่อนทำการสั่งซื้อ ให้เปรียบเทียบแผงวงจรทดแทนกับแผงวงจรที่มีอยู่โดยใช้:

• หมายเลขชิ้นส่วนที่สมบูรณ์
• รุ่นบอร์ด
• การแก้ไขที่พิมพ์
• ป้ายบาร์โค้ดหรือหมายเลขซีเรียล
• จำนวนขั้วต่อ
• ตำแหน่งขั้วต่อ
• การจัดวางส่วนประกอบ
• ตำแหน่งรูยึด
• รุ่นเครื่องจักร
• การกำหนดค่าหัววางชิ้นส่วน
• ปีการผลิตอุปกรณ์
• เวอร์ชันซอฟต์แวร์และพารามิเตอร์ที่มีอยู่

บอร์ด KXFE00GXA00 N610090171AA MC16CB-4 มีไว้สำหรับใช้ในอุปกรณ์วางชิ้นส่วน SMT ที่เข้ากันได้ซึ่งต้องการแผงวงจรควบคุมหัวที่ตรงกัน

• โรงงานผลิตอิเล็กทรอนิกส์ SMT
• ผู้ให้บริการผลิตอิเล็กทรอนิกส์
• บริษัทประกอบแผงวงจรพิมพ์
• ผู้ผลิตอิเล็กทรอนิกส์ยานยนต์
• ผู้ผลิตอิเล็กทรอนิกส์สำหรับผู้บริโภค
• ผู้ผลิตอุปกรณ์ควบคุมอุตสาหกรรม
• โรงงานประกอบไฟ LED
• ผู้ผลิตอุปกรณ์สื่อสาร
• บริษัทผลิตอิเล็กทรอนิกส์ทางการแพทย์
• บริษัทซ่อมเครื่อง SMT
• ตัวแทนจำหน่ายเครื่อง SMT มือสอง
• ผู้จัดจำหน่ายอะไหล่อุตสาหกรรม
• ผู้รับเหมาบำรุงรักษาในต่างประเทศ
• แผนกวิศวกรรมโรงงาน

โรงงานที่ใช้งานเครื่องวางชิ้นส่วน CM402 หรือ CM602 หลายเครื่อง อาจเก็บรักษาบอร์ดที่ยืนยันแล้วไว้ในสินค้าคงคลังสำหรับการบำรุงรักษา บอร์ดสำรองที่เตรียมไว้สามารถช่วยลดการหยุดทำงานเมื่อเครื่องจักรการผลิตเกิดข้อผิดพลาดของบอร์ดที่ได้รับการยืนยันแล้ว

สำหรับการจัดการสินค้าคงคลัง ให้บันทึก:

แผงควบคุมหัวทำงานเป็นส่วนหนึ่งของระบบควบคุมอิเล็กทรอนิกส์ของเครื่องจักร รองรับการถ่ายโอนและประมวลผลคำสั่ง, สัญญาณสถานะ, ข้อมูลเซ็นเซอร์, และการตอบสนองการทำงานที่เกี่ยวข้องกับหัววางชิ้นส่วน

ในระหว่างการผลิต SMT ปกติ เครื่องจักรต้องประสานงานการทำงานหลายอย่างภายในรอบเวลาสั้นๆ ชุดหัวต้องได้รับคำสั่งที่ถูกต้อง, ยืนยันสถานะการทำงาน, โต้ตอบกับเซ็นเซอร์ที่เกี่ยวข้อง, และให้ข้อมูลตอบกลับไปยังระบบควบคุมกลาง

แผงควบคุมหัวที่เสถียรช่วยรักษา:

• การสื่อสารที่เชื่อถือได้ระหว่างโมดูลควบคุม
• การประมวลผลสัญญาณที่เกี่ยวข้องกับหัวอย่างถูกต้อง
• การเริ่มต้นระบบที่สม่ำเสมอหลังจากการสตาร์ทเครื่องจักร
• การตอบสนองที่ประสานกันระหว่างการหยิบและวางชิ้นส่วน
• การตรวจจับสภาวะการทำงานที่ผิดปกติอย่างทันท่วงที
• การผลิตที่เสถียรตลอดรอบการวางชิ้นส่วนซ้ำๆ

เนื่องจากบอร์ดเป็นเพียงส่วนหนึ่งของห่วงโซ่การควบคุม ประสิทธิภาพของบอร์ดจึงขึ้นอยู่กับพลังงานที่เสถียร, พารามิเตอร์เครื่องจักรที่ถูกต้อง, สายไฟที่สมบูรณ์, ขั้วต่อที่สะอาด, เซ็นเซอร์ที่ทำงานได้, การต่อลงดินที่เหมาะสม, และส่วนประกอบหัวที่แข็งแรงทางกลไกด้วย

การเลือกส่วนที่เปลี่ยนโดยใช้ชื่อเครื่องจักรเพียงอย่างเดียวอาจนำไปสู่ความไม่เข้ากัน วิธีที่ปลอดภัยที่สุดคือการเปรียบเทียบตัวระบุและรายละเอียดภาพทั้งหมดที่มีอยู่

เพื่อการเสนอราคาที่รวดเร็วและแม่นยำยิ่งขึ้น โปรดระบุ:

1. ภาพถ่ายที่ชัดเจนของด้านหน้าบอร์ดทั้งหมด
2. ภาพถ่ายที่ชัดเจนของด้านหลังทั้งหมด
3. ภาพถ่ายระยะใกล้ของป้ายกำกับและรหัสที่พิมพ์ทั้งหมด
4. รุ่นเครื่องจักรและหมายเลขซีเรียล
5. การกำหนดค่าหัววางชิ้นส่วนที่ติดตั้ง
6. ข้อความแจ้งเตือนเครื่องจักรหรือรหัสข้อผิดพลาด
7. ภาพถ่ายขั้วต่อทั้งหมด
8. ปริมาณที่ต้องการ
9. สภาพบอร์ดที่ต้องการ
10. ประเทศปลายทางและรหัสไปรษณีย์

ควรยืนยันสภาพที่เสนอราคาเป็นลายลักษณ์อักษร ควรตรวจสอบภาพถ่ายผลิตภัณฑ์เพื่อพิจารณาว่าแสดงหน่วยจริงหรือตัวอย่างอ้างอิงหรือไม่

การติดตั้งควรดำเนินการโดยบุคลากรบำรุงรักษา SMT ที่มีคุณสมบัติ บอร์ดมีส่วนประกอบอิเล็กทรอนิกส์ที่ไวต่อไฟฟ้าสถิตและอาจเสียหายจากการจัดการที่ไม่เหมาะสม

• สำรองข้อมูลพารามิเตอร์เครื่องจักรหากเป็นไปได้
• บันทึกข้อมูลแจ้งเตือนปัจจุบัน
• ยืนยันว่าบอร์ดทดแทนตรงกับบอร์ดที่ถอดออก
• ตัดการจ่ายไฟเครื่องจักรตามขั้นตอนการบำรุงรักษา
• รอให้พลังงานไฟฟ้าที่สะสมอยู่คายประจุ
• สวมสายรัดข้อมือ ESD ที่ต่อลงดิน
• ใช้พื้นผิวการทำงานป้องกันไฟฟ้าสถิต
• ติดป้ายกำกับสายเคเบิลแต่ละเส้นก่อนถอดออก
• ถ่ายภาพตำแหน่งขั้วต่อทุกตำแหน่ง
• ตรวจสอบสายเคเบิลและขั้วต่อเพื่อหาสิ่งเสียหาย
• ตรวจสอบเครื่องจักรเพื่อหาสิ่งปนเปื้อนจากน้ำมัน, ฝุ่น, หรือความชื้น
• ห้ามวาง PCB บนพื้นผิวโลหะโดยตรง

• จับบอร์ดที่ขอบ
• ห้ามสัมผัสขา IC หรือหน้าสัมผัสขั้วต่อ
• ห้ามบังคับขั้วต่อเข้าที่
• ตรวจสอบทิศทางสายเคเบิลก่อนเสียบ
• ยืนยันว่าไม่มีขาขั้วต่อใดงอ
• ติดตั้งสกรูและตัวรองทั้งหมดอย่างถูกต้อง
• หลีกเลี่ยงการขันแน่นเกินไป
• เก็บสายเคเบิลให้ห่างจากกลไกที่เคลื่อนไหว
• ตรวจสอบว่าบอร์ดไม่สัมผัสกับโครงเครื่องจักร
• ตรวจสอบการเชื่อมต่อทุกครั้งก่อนจ่ายไฟ

• เปิดเครื่องจักรภายใต้การดูแลของฝ่ายบำรุงรักษา
• สังเกตการณ์ลำดับการเริ่มต้นระบบ
• ตรวจสอบว่าสัญญาณเตือนเดิมหายไปหรือไม่
• กู้คืนพารามิเตอร์เครื่องจักรที่จำเป็น
• ดำเนินการตามขั้นตอนการสอบเทียบที่จำเป็นให้สมบูรณ์
• ทดสอบหัวที่ความเร็วลดลง
• ทำการทดสอบการหยิบและวางชิ้นส่วนแบบควบคุม
• สังเกตความร้อน, กลิ่น, เสียงที่ผิดปกติ, หรือสัญญาณเตือนซ้ำๆ
• ยืนยันคุณภาพการวางชิ้นส่วนก่อนการผลิตจำนวนมาก
• บันทึกวันที่เปลี่ยนและข้อมูลบอร์ด

ขึ้นอยู่กับเงื่อนไขการจัดหาและข้อตกลงการสั่งซื้อ อาจมีการดำเนินการตรวจสอบดังต่อไปนี้:

ขอบเขตการทดสอบที่แน่นอนควรระบุในใบเสนอราคา เนื่องจากบอร์ดใหม่, มือสอง, ปรับปรุงใหม่, และซ่อมแซม อาจมีขั้นตอนการตรวจสอบที่แตกต่างกัน

แผงควบคุมอิเล็กทรอนิกส์ต้องการการป้องกันที่เหมาะสมต่อไฟฟ้าสถิต, การสั่นสะเทือน, แรงกระแทก, ฝุ่น, และความชื้นระหว่างการขนส่ง

1. PCB ได้รับการตรวจสอบด้วยสายตาก่อนบรรจุ
2. ขั้วต่อและบริเวณที่เปิดโล่งได้รับการป้องกัน
3. บอร์ดถูกใส่ไว้ในถุงป้องกันไฟฟ้าสถิต
4. มีการใส่วัสดุกันกระแทกที่เหมาะสมรอบๆ หน่วย
5. ผลิตภัณฑ์ถูกยึดไว้ภายในกล่องด้านในที่แข็งแรง
6. กล่องด้านในถูกวางไว้ในกล่องส่งออก
7. พื้นที่ว่างถูกเติมเพื่อป้องกันการเคลื่อนที่
8. พัสดุถูกปิดผนึกและติดป้ายกำกับการจัดส่ง

เวลาจัดส่งจริงขึ้นอยู่กับความพร้อมของผลิตภัณฑ์, ข้อกำหนดการตรวจสอบ, ปลายทาง, การผ่านพิธีการศุลกากร, และบริการจัดส่งที่เลือก

KXFE00GXA00 และ N610090171AA มักใช้ร่วมกันเพื่อระบุแผงควบคุมหัวนี้ อย่างไรก็ตาม ผู้ซื้อควรเปรียบเทียบ MC16CB-4, การแก้ไขบอร์ดที่พิมพ์, การจัดเรียงขั้วต่อ, และการจัดวางส่วนประกอบทางกายภาพก่อนยืนยันความสามารถในการใช้แทนกันได้

บอร์ดนี้เกี่ยวข้องกับการใช้งานควบคุมหัวของ CM402 และ CM602 ที่เข้ากันได้ แต่การกำหนดค่าเครื่องจักรทุกเครื่องอาจไม่เหมือนกัน ควรตรวจสอบหมายเลขซีเรียลเครื่องจักร, ประเภทหัว, การแก้ไขบอร์ด, การกำหนดค่าซอฟต์แวร์, และการจัดเรียงขั้วต่อก่อนการติดตั้ง

T1910008 อาจปรากฏเป็นเครื่องหมายระบุ, การผลิต, การตรวจสอบ, หรือเครื่องหมายที่เกี่ยวข้องกับบอร์ดเพิ่มเติม ไม่ควรถือเป็นข้อมูลอ้างอิงในการสั่งซื้อเพียงอย่างเดียว โปรดให้ภาพถ่ายที่ชัดเจนเพื่อเปรียบเทียบกับหน่วยทดแทน

ไม่ การแจ้งเตือนของหัวอาจเกิดจากสายเคเบิล, ขั้วต่อ, เซ็นเซอร์, มอเตอร์, วาล์ว, โมดูลพลังงาน, ชุดประกอบทางกล, ปัญหาการต่อลงดิน, หรือพารามิเตอร์เครื่องจักรที่ไม่ถูกต้อง ควรเปลี่ยนบอร์ดหลังจากแก้ไขปัญหาที่เหมาะสมแล้วเท่านั้น

อาจมีตัวเลือกแบบใหม่, มือสองที่ผ่านการทดสอบ, ปรับปรุงใหม่, หรือบริการซ่อมแซม ขึ้นอยู่กับสต็อกปัจจุบัน ควรยืนยันสภาพที่แน่นอน, วิธีการทดสอบ, ภาพถ่าย, ระยะเวลารอคอยสินค้า, เงื่อนไขการรับประกัน, และราคาในใบเสนอราคาอย่างเป็นทางการ

• การจัดหาแผงวงจรเครื่อง SMT และอะไหล่ทดแทนที่มุ่งเน้น
• การสนับสนุนแพลตฟอร์มเครื่องวางชิ้นส่วนที่เลิกผลิตและรุ่นเก่า
• การเปรียบเทียบหมายเลขชิ้นส่วนและภาพถ่ายก่อนจัดส่ง
• การจัดหาแบบยืดหยุ่นของหน่วยใหม่, มือสองที่ผ่านการทดสอบ, และปรับปรุงใหม่
• การซื้อปริมาณน้อยสำหรับการบำรุงรักษาเร่งด่วน
• บรรจุภัณฑ์ส่งออกระหว่างประเทศเพื่อการป้องกัน
• การสนับสนุนการจัดส่งด่วนและขนส่งทั่วโลก
• การจัดส่งรวมกับฟีดเดอร์, มอเตอร์, เซ็นเซอร์, สายเคเบิล, วาล์ว, สายพาน, และหัวฉีด
• การสื่อสารทางเทคนิคสำหรับการจับคู่รุ่นเครื่องจักรและการแก้ไขบอร์ด
• การสนับสนุนโรงงาน, ผู้จัดจำหน่าย, บริษัทบริการ, และตัวแทนจำหน่ายอุปกรณ์

SMT PARTS SUPPLY LTD

สำหรับใบเสนอราคาที่ถูกต้องสำหรับแผงควบคุมหัว SMT KXFE00GXA00 N610090171AA T1910008 MC16CB-4 โปรดส่งข้อมูลต่อไปนี้:

• ปริมาณที่ต้องการ
• รุ่นเครื่องจักร: CM402 หรือ CM602
• หมายเลขซีเรียลเครื่องจักร
• ประเภทหัววางชิ้นส่วน
• ภาพถ่ายด้านหน้าและด้านหลังของบอร์ด
• ป้ายกำกับหมายเลขชิ้นส่วนที่สมบูรณ์
• ภาพถ่ายการจัดวางขั้วต่อ
• ข้อมูลแจ้งเตือนที่มีอยู่
• สภาพผลิตภัณฑ์ที่ต้องการ
• ประเทศปลายทางและรหัสไปรษณีย์

ทีมงานของเราจะเปรียบเทียบข้อมูลที่ส่งมากับบอร์ดที่มีอยู่ก่อนจัดเตรียมใบเสนอราคา
