FUJI AA84525 W44 44 มม. SMT Feeder สำหรับ NXT I Mounter SMT เครื่อง

FUJI AA84525 W44 44 มม. SMT Feeder สำหรับ NXT I Mounter SMT เครื่อง

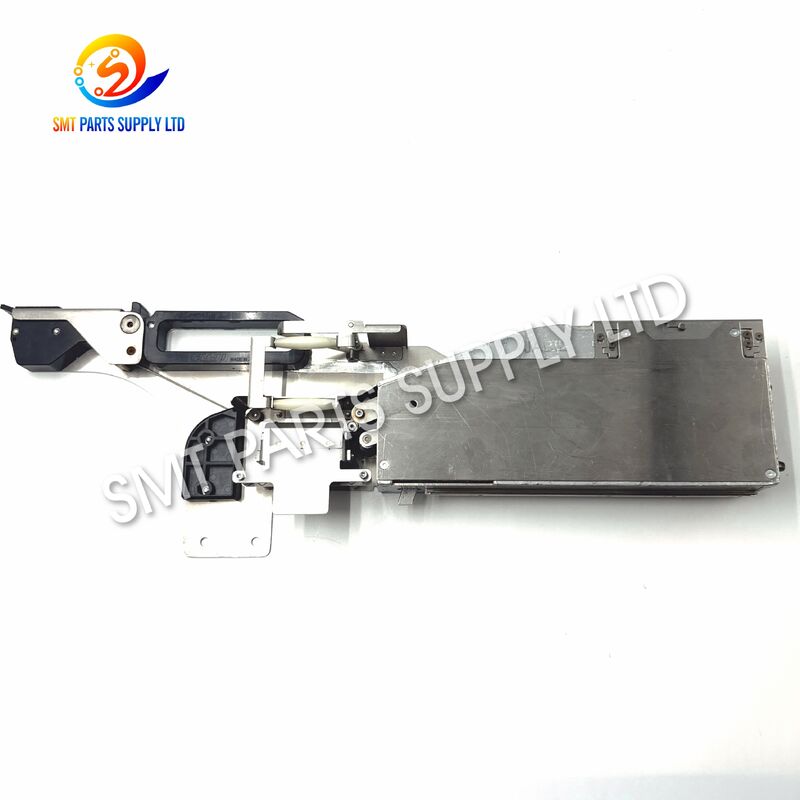

ที่FUJI AA84525 W44 44 มม. ตัวป้อน SMTเป็นอุปกรณ์ป้อนเทปเฉพาะที่ออกแบบมาสำหรับเครื่องวางตำแหน่ง NXT I SMT ที่ใช้งานร่วมกันได้ ระบุโดยหมายเลขชิ้นส่วน AA84525และรุ่นป้อน W44มีไว้สำหรับชิ้นส่วนอิเล็กทรอนิกส์ที่จัดหามาเทปพาหะ 44 มม.

ในระหว่างการผลิต SMT ตัวป้อนจะเลื่อนเทปพาหะไปตามช่วงเวลาที่ควบคุม และนำเสนอส่วนประกอบแต่ละชิ้นไปยังตำแหน่งรับที่กำหนด ช่วยให้หัวจัดวางรวบรวมส่วนประกอบได้อย่างต่อเนื่องและถ่ายโอนไปยังแผงวงจรพิมพ์ตามลำดับการผลิตที่ตั้งโปรแกรมไว้

การป้อนที่เชื่อถือได้ถือเป็นสิ่งสำคัญสำหรับการรักษาวงจรการวางตำแหน่งที่มั่นคง เครื่องป้อน W44 ที่เลือกอย่างถูกต้องและบำรุงรักษาอย่างเหมาะสมสามารถช่วยลดความผิดปกติของการเคลื่อนย้ายเทป การหยุดชะงักในการจัดหาวัสดุ และความล่าช้าในการผลิตที่เกี่ยวข้องกับตัวป้อน

AA84525 เหมาะสำหรับโรงงาน SMT แผนกบำรุงรักษาอุปกรณ์ โปรแกรมการเปลี่ยนตัวป้อน การขยายการผลิต และสินค้าคงคลังอะไหล่ที่ใช้อุปกรณ์ NXT I

สาเหตุ

เหตุใดประสิทธิภาพของตัวป้อน SMT จึงลดลง

ตัวป้อนเทป SMT ทำงานซ้ำๆ ในทุกรอบการผลิต การเคลื่อนไหวทางกลอย่างต่อเนื่อง การเสียดสีกับเทปตัวพา การจัดการกับเทปปิด ฝุ่น คราบกาว และชั่วโมงการทำงานที่ยาวนาน จะค่อยๆ ส่งผลต่อประสิทธิภาพการป้อน

ปัญหาทั่วไปอาจรวมถึง:

ปัญหาเกี่ยวกับตัวป้อนควรได้รับการประเมินร่วมกับคุณภาพของเทปตัวพา การตั้งค่าเครื่องจักร การบรรจุส่วนประกอบ และสภาพการบำรุงรักษาตัวป้อน

การเลือกความกว้างตัวป้อนไม่ถูกต้อง

สาเหตุที่พบบ่อยประการหนึ่งของปัญหาการป้อนคือการเลือกเครื่องป้อนตามขนาดของส่วนประกอบเท่านั้น

ตัวป้อนที่ถูกต้องควรตรงกับเครื่องเป็นหลักความกว้างของเทปพาหะไม่เพียงแต่มิติทางกายภาพของส่วนประกอบอิเล็กทรอนิกส์เท่านั้น

AA84525 W44 ได้รับการออกแบบมาเพื่อเทปพาหะ 44 มม.

ก่อนที่จะเปลี่ยนตัวป้อนที่มีอยู่ ให้ยืนยัน:

• รุ่นป้อน
• หมายเลขชิ้นส่วนตัวป้อน
• ความกว้างของ Carrier-Tape
• ซีรีส์เครื่องจักร
• บรรจุภัณฑ์ส่วนประกอบ
• สนามเทป
• ฉลากตัวป้อนที่มีอยู่
• การกำหนดค่าการผลิต

การระบุที่ถูกต้องช่วยหลีกเลี่ยงการซื้อตัวป้อนที่ไม่สามารถจัดการเทปที่ต้องการได้อย่างเหมาะสม

สารละลาย

AA84525 W44 สำหรับการป้อนเทป 44 มม. ที่เสถียร

เครื่องป้อน AA84525 W44 มอบโซลูชันการป้อนเฉพาะสำหรับส่วนประกอบที่ให้มาในเทปพาหะขนาด 44 มม. บนระบบการจัดวาง NXT I ที่ใช้ร่วมกันได้

หน้าที่หลักคือการเคลื่อนย้ายวัสดุจากม้วนไปยังตำแหน่งหยิบในลำดับที่ควบคุมและทำซ้ำได้

ตัวป้อนที่กำหนดค่าอย่างเหมาะสมรองรับ:

• ความก้าวหน้าของผู้ให้บริการเทปที่มั่นคง
• การนำเสนอองค์ประกอบที่สอดคล้องกัน
• วงจรการผลิตราบรื่น
• การวางตำแหน่งวัสดุที่แม่นยำ
• การเตรียมเครื่องป้อนที่มีประสิทธิภาพ
• ลดการเปลี่ยนตัวป้อนที่ไม่จำเป็น
• การเปลี่ยนแปลงการผลิตที่ง่ายขึ้น
• จัดระเบียบการจัดการสินค้าคงคลังของฟีดเดอร์

สำหรับโรงงานที่ใช้ความกว้างของตัวป้อนหลายตัว ต้องมีการระบุที่ชัดเจนผ่านAA84525,ส44, และ44มมช่วยให้ทีมบำรุงรักษาและฝ่ายผลิตจัดการเครื่องป้อนอะไหล่ได้อย่างมีประสิทธิภาพ

การใช้งานทดแทนและป้อนอะไหล่

AA84525 W44 สามารถใช้แทนการปฏิบัติงานได้เมื่อตัวป้อนที่เข้ากันได้ที่มีอยู่ต้องมีการตรวจสอบ บำรุงรักษา หรือซ่อมแซม

การบำรุงรักษาตัวป้อนอะไหล่มีประโยชน์อย่างยิ่งในสภาพแวดล้อมการผลิตโดยมี:

ตัวป้อนที่เข้ากันได้ที่พร้อมใช้งานสามารถช่วยลดเวลาหยุดทำงานเมื่อตัวป้อนการผลิตต้องการการบำรุงรักษา

ข้อมูลจำเพาะ

ข้อมูลทางเทคนิคหลัก

ข้อมูลการเลือกคีย์

การเปรียบเทียบตัวป้อนแบบเดียวกัน

เทปส่วนประกอบต่างๆ ต้องใช้ความกว้างของตัวป้อนที่แตกต่างกัน

ที่AA84525 W44ควรเลือกเมื่อบรรจุภัณฑ์ส่วนประกอบจริงจำเป็นต้องมีความเข้ากันได้เครื่องป้อนเทป 44 มม.

ไม่ควรเปลี่ยนตัวป้อนที่แคบกว่าหรือกว้างกว่าเพียงเพราะส่วนประกอบนั้นมีขนาดใกล้เคียงกัน

แอปพลิเคชัน

การผลิตประกอบ PCB

ตัวป้อนจะจ่ายส่วนประกอบอิเล็กทรอนิกส์ที่บรรจุด้วยเทปก่อนที่จะวางลงบนแผงวงจรพิมพ์โดยอัตโนมัติ

สาขาการผลิตที่เหมาะสม ได้แก่ :

• อิเล็กทรอนิกส์ยานยนต์
• ระบบควบคุมอุตสาหกรรม
• เครื่องใช้ไฟฟ้า
• อุปกรณ์สื่อสาร
• อิเล็กทรอนิกส์กำลัง
• อุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์
• ผลิตภัณฑ์แอลอีดี
• ฮาร์ดแวร์คอมพิวเตอร์
• โมดูลอิเล็กทรอนิกส์
• รับจ้างผลิต

การบำรุงรักษาสายการผลิต

แผนกบำรุงรักษาสามารถใช้ตัวป้อน W44 แทนหน่วยที่ใช้งานร่วมกันได้ที่มีอยู่ซึ่งต้องเข้ารับบริการ

ช่วยให้โรงงานรักษาความต่อเนื่องในการผลิตในขณะที่กำลังตรวจสอบตัวป้อนดั้งเดิม

สินค้าคงคลังอะไหล่ป้อน

โรงงานที่ใช้เครื่องจักร NXT I หลายเครื่องอาจบำรุงรักษาตัวป้อนสำรองตามความกว้างของเทป

อะไหล่ W44 ที่มีป้ายกำกับชัดเจนสามารถทำให้:

• การวางแผนการผลิต
• ทดแทนฉุกเฉิน
• การจัดสรรตัวป้อน
• กำหนดการบำรุงรักษา
• การเปลี่ยนแปลงวัสดุ
• การจัดการคลังสินค้า

มันทำงานอย่างไร

ขั้นตอนที่ 1: การเตรียมรอกส่วนประกอบ

ผู้ปฏิบัติงานเลือกม้วนส่วนประกอบที่ต้องการตามรายการวัสดุการผลิต

ควรยืนยันเทปพาหะเป็น 44 มม. ก่อนติดตั้งลงในตัวป้อน W44

ขั้นตอนที่ 2: กำลังโหลดเทปผู้ให้บริการ

เทปพาหะได้รับการติดตั้งผ่านเส้นทางเทปที่ออกแบบโดยตัวป้อน

การโหลดที่ถูกต้องช่วยรักษาแนวที่มั่นคงและป้องกันการต้านทานที่ไม่จำเป็นระหว่างการป้อน

ขั้นตอนที่ 3: การกำหนดเส้นทางเทปปิด

เทปปิดปกแยกออกจากเทปพาหะใกล้กับบริเวณปิ๊กอัพ

การกำหนดเส้นทางที่ถูกต้องเป็นสิ่งสำคัญเนื่องจากการลอกที่ไม่เหมาะสมอาจส่งผลต่อการสัมผัสส่วนประกอบ

ขั้นตอนที่ 4: ความก้าวหน้าของเทป

ในระหว่างการทำงานของเครื่องจักร ตัวป้อนจะเลื่อนเทปพาหะไปข้างหน้าตามลำดับการผลิต

รอบการป้อนแต่ละรอบจะวางตำแหน่งช่องส่วนประกอบถัดไปสำหรับการรับ

ขั้นตอนที่ 5: การนำเสนอส่วนประกอบ

ส่วนประกอบมาถึงตำแหน่งรับตัวป้อน

การวางตำแหน่งที่มั่นคงเป็นสิ่งสำคัญเนื่องจากส่วนหัวของตำแหน่งจะต้องรวบรวมส่วนประกอบซ้ำๆ จากตำแหน่งที่คาดเดาได้

ขั้นตอนที่ 6: การรับชิ้นส่วน

หัวจัดวางจะดึงส่วนประกอบออกจากช่องใส่เทปที่เปิดออก

จากนั้นเครื่องจะถ่ายโอนส่วนประกอบไปยังตำแหน่งการติดตั้ง PCB ที่ตั้งโปรแกรมไว้

ขั้นตอนที่ 7: การให้อาหารอย่างต่อเนื่อง

เครื่องป้อนจะทำซ้ำกระบวนการตลอดการดำเนินการผลิต

วงจรทั่วไปคือ:

การเลื่อนเทป → การแยกเทปปก → การนำเสนอส่วนประกอบ → การดึง → ฟีดถัดไป

การทำซ้ำลำดับนี้ที่เชื่อถือได้ช่วยสนับสนุนการผลิต SMT ที่มีประสิทธิภาพ

วิธีการเลือก

1. ตรวจสอบหมายเลขชิ้นส่วน

ยืนยันว่าหมายเลขชิ้นส่วนตัวป้อนที่ต้องการคือ:

AA84525

การตรวจสอบหมายเลขชิ้นส่วนมีความน่าเชื่อถือมากกว่าการเลือกตัวป้อนตามลักษณะที่ปรากฏเท่านั้น

2. ยืนยันรุ่นตัวป้อน

แบบจำลองตัวป้อนควรเป็น:

ส44

แบบจำลองจะระบุหมวดหมู่ความกว้างของตัวป้อน

3. ตรวจสอบความกว้างของเทป

ตัวป้อนมีไว้สำหรับ:

เทปพาหะ 44 มม

ตรวจสอบข้อกำหนดเฉพาะของบรรจุภัณฑ์เทปที่ใช้โดยส่วนประกอบจริงเสมอ

4. ยืนยันซีรี่ส์เครื่องจักร

ตัวป้อนนี้เชื่อมโยงกับชุดป้อน NXT I.

รุ่นตัวป้อนอาจมีคำอธิบายความกว้างคล้ายกัน แต่มีโครงสร้างหรือหมายเลขชิ้นส่วนต่างกัน ดังนั้นควรยืนยันซีรีส์เครื่องจักรที่แน่นอนก่อนสั่งซื้อ

5. เปรียบเทียบฉลากตัวป้อนที่มีอยู่

สำหรับการใช้งานทดแทน ให้จัดเตรียมรูปถ่ายฉลากตัวป้อนที่มีอยู่ทุกครั้งที่เป็นไปได้

ข้อมูลที่แนะนำได้แก่:

ซึ่งจะช่วยลดข้อผิดพลาดในการสั่งซื้อ

6. พิจารณาข้อกำหนดการผลิต

สามารถเลือกตัวป้อนเพื่อวัตถุประสงค์ในการซื้อที่แตกต่างกัน:

• เปลี่ยนทันที
• สินค้าคงคลังป้อนสำรอง
• การขยายการผลิต
• การสำรองข้อมูลการบำรุงรักษา
• การเตรียมการเปลี่ยนผลิตภัณฑ์
• การปรับปรุงอุปกรณ์

การทราบถึงการใช้งานที่ต้องการจะช่วยกำหนดปริมาณและเงื่อนไขที่ต้องการได้

คำแนะนำในการบำรุงรักษา

การดูแลผู้ป้อนอย่างเหมาะสมช่วยรักษาประสิทธิภาพการป้อนให้คงที่

การทำความสะอาดเป็นประจำ

ขจัดฝุ่น อนุภาคของเทป และคราบกาวออกจากเส้นทางของเทปและบริเวณที่เคลื่อนที่

การตรวจสอบเครื่องจักรกล

ตรวจสอบการเคลื่อนไหวที่ผิดปกติ การเสียรูป การหลวม หรือการสึกหรอที่มากเกินไป

การตรวจสอบเส้นทางเทป

ตรวจสอบให้แน่ใจว่าเทปพาหะเคลื่อนที่ได้อย่างราบรื่นโดยไม่มีการต้านทานโดยไม่จำเป็น

การจัดเก็บที่ถูกต้อง

ตัวป้อนที่ไม่ได้ใช้งานควรเก็บไว้ในสภาพแวดล้อมที่สะอาดและป้องกันไม่ให้เกิดการกระแทก

การจัดการการระบุตัวตน

จัดระเบียบสินค้าคงคลังของฟีดเดอร์โดย:

• แบบอย่าง
• หมายเลขชิ้นส่วน
• ความกว้างของเทป
• ซีรีส์เครื่องจักร
• สถานะการบำรุงรักษา

ซึ่งช่วยลดความยุ่งยากในการเตรียมการผลิตและการควบคุมตัวป้อนอะไหล่

คำถามทั่วไประหว่างการตรวจสอบตัวป้อน

การแก้ไขปัญหาควรพิจารณาอุปกรณ์ป้อน เทปส่วนประกอบ และการตั้งค่าเครื่องร่วมกัน

คำถามที่พบบ่อย

คำถามที่ 1: ตัวป้อน AA84525 W44 ใช้ทำอะไร

AA84525 W44 ใช้เพื่อจัดหาส่วนประกอบที่บรรจุในเทปพาหะขนาด 44 มม. ให้กับอุปกรณ์จัดวาง NXT I SMT ที่ใช้ร่วมกันได้ โดยจะเลื่อนเทปและนำเสนอแต่ละส่วนประกอบสำหรับการดึงอัตโนมัติ

คำถามที่ 2: ตัวป้อน W32 สามารถแทนที่ W44 ได้หรือไม่

ไม่ควรทำการทดแทนโดยตรงโดยพิจารณาจากประเภทเครื่องจักรเท่านั้น ตัวป้อน W32 และ W44 ได้รับการออกแบบมาสำหรับความกว้างของเทปพาหะที่แตกต่างกัน บรรจุภัณฑ์ส่วนประกอบจริงจะต้องตรงกับข้อกำหนดของเครื่องป้อน

Q3: ข้อมูลอะไรบ้างที่จำเป็นก่อนสั่งซื้อ?

โปรดยืนยันหมายเลขชิ้นส่วน รุ่นป้อน ชุดเครื่องจักร ความกว้างของเทป ปริมาณที่ต้องการ และข้อกำหนดเงื่อนไข แนะนำให้ใช้รูปถ่ายที่ชัดเจนของฉลากตัวป้อนที่มีอยู่

Q4: AA84525 เหมาะสำหรับสินค้าคงคลังอะไหล่หรือไม่

ใช่. ตัวป้อน W44 ที่เข้ากันได้สามารถรักษาไว้เป็นอะไหล่สำหรับการผลิตได้ ช่วยให้เปลี่ยนได้เร็วขึ้นเมื่อตัวป้อนที่ใช้งานต้องมีการบำรุงรักษาหรือการตรวจสอบ

Q5: สิ่งที่ควรตรวจสอบก่อนการติดตั้ง?

ตรวจสอบตัวป้อน ทางเดินของเทป กลไกการเคลื่อนย้าย ป้ายระบุ เทปพาหะ และสภาพการติดตั้ง ควรตรวจสอบตัวป้อนก่อนดำเนินการผลิตเต็มรูปแบบ

ติดต่อเรา

กำลังมองหาAA84525 W44 44 มม. ตัวป้อน SMTสำหรับสายการผลิต NXT I ของคุณ?

กรุณาส่งข้อมูลต่อไปนี้ให้เราเพื่อการยืนยันที่รวดเร็วยิ่งขึ้น:

• หมายเลขชิ้นส่วนที่จำเป็น
• รุ่นป้อน
• ความกว้างของเทป
• ซีรีส์เครื่องจักร
• ปริมาณที่ต้องการ
• เงื่อนไขที่จำเป็น
• ประเทศปลายทาง
• ภาพถ่ายฉลากตัวป้อนที่มีอยู่ หากมี

ทีมของเราสามารถช่วยยืนยันข้อมูลจำเพาะของเครื่องป้อนที่ร้องขอ และให้ข้อมูลราคา ความพร้อมจำหน่าย การบรรจุ และการจัดส่ง

ส่งคำถามของคุณวันนี้เพื่อรับใบเสนอราคาและการยืนยันความเข้ากันได้
