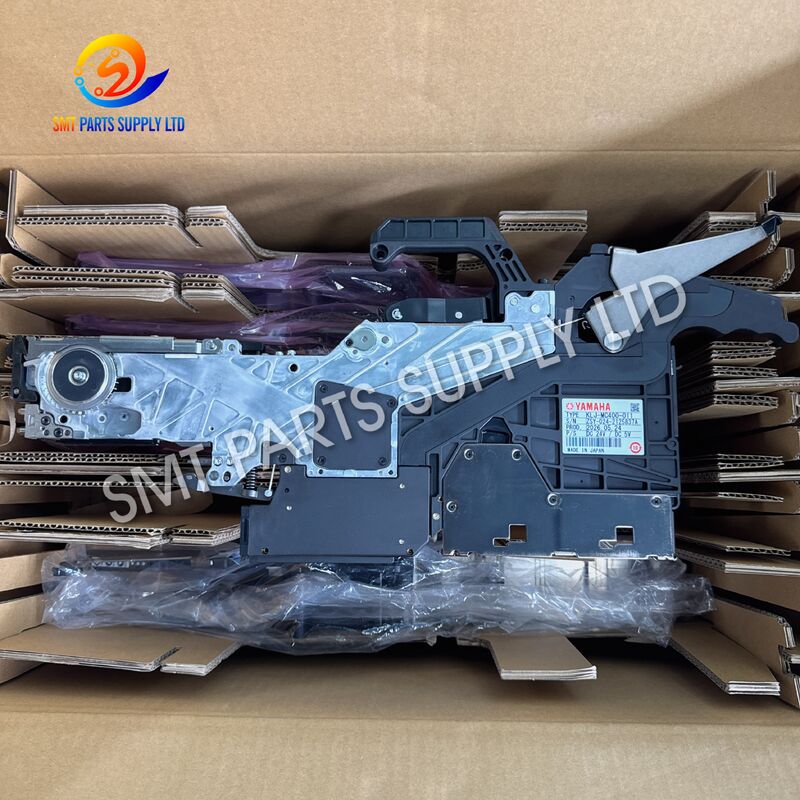

YAMAHA ZS KLJ-MC400-011 ตัวป้อนอิเล็กทรอนิกส์ 24 มม. สำหรับ YSM20R

YAMAHA ZS KLJ-MC400-011 อีเล็คทรอนิกส์ฟีเดอร์ 24 มม สําหรับ YSM20R

รายการYAMAHA ZS KLJ-MC400-011 อีเล็คทรอนิกส์ฟีเดอร์ 24 มิลลิเมตรได้ถูกออกแบบมาเพื่อให้มีส่วนประกอบที่บรรจุในเทปพับพับ 24 มม.มันให้บริการที่ควบคุมการเคลื่อนไหวเทปเพื่อให้แต่ละส่วนประกอบกระเป๋าถูกตั้งที่จุดรับสําหรับหัวการวาง.

ครอบครัว KLJ-MC400 ถูกระบุในเอกสารทางเทคนิคของ YAMAHA ว่าเป็นZS FEEDER ASSY 24 มม.ขนาดของเครื่องอาหารที่บันทึกไว้ประมาณ507mm × 228mm × 31.5mmมีน้ําหนักประมาณ1.47กิโลกรัม. มันรองรับเทปพับพับ 24 มิลลิเมตรที่มีความหนาเทปสูงสุด 0.6 มิลลิเมตรและการตั้งค่า pitch feed จาก 2 มิลลิเมตรถึง 32 มิลลิเมตร

สําหรับผู้ผลิตอุปกรณ์อิเล็กทรอนิกส์ที่ทํางานสาย SMT ที่มีส่วนประกอบผสมผสาน เครื่องให้อาหารที่เลือกถูกต้องช่วยรักษาตําแหน่งเทปที่สม่ําเสมอ การรับส่วนประกอบที่มั่นคง และการเปลี่ยนการผลิตที่มีประสิทธิภาพ.

สาเหตุ

ปัญหาการผลิตที่เกี่ยวข้องกับเครื่องอาหารมักจะเกิดจากการเสื่อมของเครื่องจักรกล, รายละเอียดเทปที่ไม่ถูกต้อง, การปนเปื้อน, การนําเทปที่เสียหายหรือการเลือกเครื่องอาหารที่ไม่เหมาะสม

การให้อาหารที่ไม่ยกระดับเทปพกพาอย่างต่อเนื่องอาจทําให้กระเป๋าส่วนประกอบไปนอกตําแหน่งที่กําหนดการหยุดเครื่องจักรหรือการลงมือซ้ํา ๆ ของผู้ใช้งาน.

ความกว้างที่ไม่ถูกต้องของเครื่องอาหาร เป็นปัญหาที่พบบ่อยอีกอย่างA feeder ที่ออกแบบสําหรับเทปขนส่ง 24 มิลลิเมตรควรจะตรงกับความกว้างเทปที่ถูกต้องและการตั้งค่ากล่องแทนที่ที่จะแทนที่ด้วย feeders ไม่เข้ากันได้.

การสวมใส่ในกลไกการขนส่งเทปยังสามารถส่งผลกระทบต่อการซ้ําหลังจากการใช้งานการผลิตที่ยาวนานถนนเทปและส่วนเคลื่อนไหวจึงมีความสําคัญในการรักษาการทํางานที่คง.

การแก้ไข

รายการKLJ-MC400-011 ซีเอส 24 มิลลิเมตรจําหน่ายทางออกที่พิเศษสําหรับส่วนประกอบที่นํามาในเทปพกัด 24 มิลลิเมตร

อิเล็กทรอนิกส์ของกลไกการให้อาหารของมันยกระดับเทปตาม pitch ปรับปรุงสําหรับพัสดุส่วนประกอบทําให้หัววางสามารถถอดส่วนประกอบระหว่างการผลิตแบบอัตโนมัติ.

เครื่องป้อนอาหารรองรับความกว้างของแผ่นเทป ทําให้มันเหมาะสําหรับความยาวของพัสดุส่วนประกอบที่แตกต่างกันในขณะที่รักษาความกว้างของเทปพัสดุที่เหมือนกัน 24 มม.

การใช้ชุดเครื่องให้อาหารที่ถูกต้องสามารถช่วยผู้ใช้ในการจัดการวัสดุได้อย่างมั่นคงมากขึ้น ลดการปรับตําแหน่งเทปที่ไม่จําเป็น และปรับปรุงประสิทธิภาพการเตรียมเครื่องให้อาหารระหว่างการตั้งสาย

รายละเอียด

ขนาด, เทปและความละเอียดของการให้อาหารที่ระบุไว้ข้างบนถูกจัดทําเป็นรายการสําหรับครอบครัวเครื่องให้อาหาร KLJ-MC400-00X 24mm ZS ในเอกสารอ้างอิง YSM20R

การเปรียบเทียบชุด ZS Feeder

ข้อมูลอ้างอิงของ YAMAHA ระบุ KLJ-MC400 เป็นครอบครัวเครื่องให้อาหาร ZS ขนาด 24 มม และจัดรายการครอบครัวเครื่องให้อาหาร KLJ ที่กว้างขวางมากขึ้นสําหรับเทปพ่วง 32 มม, 44 มม, 56 มม และ 72 มม.

การใช้งาน

เครื่องป้อนอาหาร YAMAHA ZS KLJ-MC400-011 มีจุดมุ่งหมายสําหรับการผลิต SMT อัตโนมัติเทปพกัด 24 มม.

สามารถใช้ได้สําหรับองค์ประกอบที่มีขนาดบรรจุที่ต้องการรูปแบบพกพาที่กว้างกว่าเทป 8 มิลลิเมตร, 12 มิลลิเมตรหรือ 16 มิลลิเมตรมาตรฐานโมดูลและส่วนประกอบอื่น ๆ ที่บรรจุในเทปทับทิม 24 มม.ที่เข้ากันได้.

The feeder is particularly useful in production environments requiring frequent model changes because the available pitch settings accommodate different pocket spacings without changing to another feeder width.

เหมาะสําหรับใช้ในภาคการผลิตอิเล็กทรอนิกส์ เช่น อิเล็กทรอนิกส์อุตสาหกรรม, อิเล็กทรอนิกส์รถยนต์, อุปกรณ์สื่อสาร, อิเล็กทรอนิกส์ผู้บริโภค,ผลิตภัณฑ์ควบคุมพลังงาน และการประกอบ PCB อื่นๆ.

วิธี การ

เครื่องให้อาหารยึดกระบอกส่วนประกอบและนําเทปพกพา 24 มม ผ่านเส้นทางการขนส่งเทป

ในระหว่างการผลิต เครื่องขับเคลื่อนอิเล็กทรอนิกส์จะนําเทปไปข้างหน้าโดยการวางโปรแกรมความยาว แต่ละการเคลื่อนไหวจะนํากระเป๋าส่วนประกอบต่อไปสู่ตําแหน่งรับ

จากนั้นเครื่องวางจะเอาส่วนประกอบที่เปิดเผยออกจากกระเป๋าพกพาโดยใช้กระปุกที่เหมาะสมเครื่องให้อาหารนําเทปไปข้างหน้าอีกครั้งตามความสูงของส่วนประกอบที่วางโปรแกรม.

สําหรับ KLJ-MC400-00X 24mm ครอบครัว feeder เอกสาร YAMAHA รายการการเลือก feed-pitch ของ2 มิลลิเมตร, 4 มิลลิเมตร, 8 มิลลิเมตร, 12 มิลลิเมตร, 16 มิลลิเมตร, 20 มิลลิเมตร, 24 มิลลิเมตร, 28 มิลลิเมตรและ 32 มิลลิเมตร.

ระยะนี้ทําให้ความกว้างของเครื่องให้อาหารหนึ่งสามารถจัดการรูปแบบส่วนประกอบเทปพ่วง 24 มิลลิเมตรต่างๆได้

วิธี เลือก

เบื้องต้นยืนยันหมายเลขส่วนของเครื่องอาหารบนฉลากเครื่องอาหารที่มีอยู่ สําหรับสินค้านี้หมายเลขเป้าหมายคือKLJ-MC400-011.

ต่อไปยืนยันว่าเทปพับหน้ากว้าง 24 มิลลิเมตรความกว้างของเครื่องอาหารควรสอดคล้องกับรูปแบบเทปที่ใช้สําหรับส่วนประกอบ

ตรวจสอบวัสดุเทปและการออกแบบกระเป๋า. รายละเอียด KLJ-MC400-00X ที่บันทึกไว้สําหรับเทปพับพับที่มีความหนาสูงสุด 0.6 มม.

ความกว้างของส่วนประกอบยังควรได้รับการยืนยัน. ครอบครัว feeder นี้สนับสนุนการตั้งค่าความกว้างหลายจาก 2 มมถึง 32 มม, แต่การตั้งค่าที่ต้องการจริงขึ้นอยู่กับการบรรจุส่วนประกอบ.

ในที่สุด ยืนยันรูปแบบของเครื่องจักรและอินเตอร์เฟส feeder ก่อนการสั่งซื้อข้อมูลรุ่นเครื่องจักรและสลีนส่วนประกอบสามารถลดความเสี่ยงในการเลือกการแก้ไขเครื่องอาหารที่ผิดพลาดได้อย่างมาก.

ทําไมต้องเลือก KLJ-MC400-011

ข้อดีหลักของเครื่องให้อาหารนี้คือรูปแบบเทป 24 มิลลิเมตรที่ผสมผสานกับตัวเลือกการให้อาหารหลายตัว

แทนที่จะปรับปรุงเครื่องให้อาหารที่แคบกว่ากับเทปที่ไม่เหมาะสม ผู้ประกอบการสามารถใช้ความกว้างของเครื่องให้อาหารที่ถูกต้องเพื่อนําทางเทปที่มั่นคงนี้เป็นสิ่งที่สําคัญโดยเฉพาะอย่างยิ่งเมื่อส่วนประกอบถูกบรรจุในกระเป๋าที่คัดลอกใหญ่กว่าที่การจัดท่าเทปมีผลต่อตําแหน่งการรับ.

KLJ-MC400-011 ยังสามารถระบุได้ด้วยหมายเลขชิ้นส่วน YAMAHA ที่เฉพาะเจาะจง ซึ่งทําให้การเปลี่ยนเครื่องอาหารสํารองและการจัดการคลังสินค้าง่ายขึ้น

สําหรับโรงงานที่รักษาความกว้างของเครื่องให้อาหารหลายตัว การแยกหน่วย KLJ-MC400 ขนาด 24 มิลลิเมตรจากครอบครัวเครื่องให้อาหาร ZS อื่น ๆ ได้อย่างชัดเจนสามารถช่วยลดความผิดพลาดในการติดตั้งระหว่างการเปลี่ยนการผลิต

แนะนําการบํารุงรักษา

รักษาเส้นทางของเทปพกพาให้สะอาด และไม่ให้มีเศษส่วนลอย, เหลือสารติดและฝุ่น

ตรวจสอบเทปนําและกลไกการขนส่งเมื่อเกิดการให้อาหารผิดปกติ การชี้อัตราผิดปกติ หรือการรับผิดพลาดซ้ํา ๆ

อย่าบังคับเทปพกพาผ่านเครื่องอาหารถ้าพบแรงต่อต้านเกินขั้นก่อนยืนยันการติดตั้งม้วน, แนวทางเทปและขนาดเทป

ระหว่างการเก็บรักษา ป้องกันเครื่องให้อาหารจากการกระแทก ความชื้นเกินและการติดเชื้อการจัดการกับเครื่องอาหารควรทําอย่างระมัดระวัง เพราะส่วนนําเทปและตําแหน่งต้องการการจัดท่าทางกลที่สม่ําเสมอ.

สําหรับการซื้อกันใหม่ ให้มีฉลากของเครื่องเลี้ยงเก่า หรือรูปภาพชัดเจน เพื่อให้สามารถเปรียบเทียบหมายเลขชิ้นส่วนและการจัดทําก่อนการส่ง

FAQ

Q1: KLJ-MC400-011 รองรับความกว้างของเทปเท่าไร?
ครอบครัวเครื่องเลี้ยง KLJ-MC400 ได้ถูกออกแบบมาสําหรับเทปขนของขนาด 24 มม. เอกสารจาก YAMAHA ระบุเทปขนของขนาด 24 มม.

Q2: KLJ-MC400-011 เป็นเครื่องให้อาหารอิเล็กทรอนิกส์?
ใช่ KLJ-MC400-011 ถูกระบุในรายการอุตสาหกรรมเป็น YAMAHA ZS Series 24mm feeder และถูกจัดจําหน่ายทั่วไปเป็น SMT feeder อิเล็กทรอนิกส์สําหรับการใช้งานอาหารส่วนประกอบอัตโนมัติ

คําถามที่ 3: มีการสนับสนุนการใส่อาหารแบบไหน?
รายละเอียดการจําหน่ายของ KLJ-MC400-00X 24mm ZS ระบุการตั้งค่าระยะอาหาร 2mm, 4mm, 8mm, 12mm, 16mm, 20mm, 24mm, 28mm และ 32mm

Q4: เครื่องเลี้ยงนี้ใช้ได้บน YAMAHA YSM20R ไหม?
เอกสารอ้างอิง YAMAHA YSM20R ประกอบด้วยครอบครัวเครื่องอาหาร KLJ-MC400-00X 24mm ZS ในรายละเอียดของเครื่องอาหารยืนยันการติดตั้งเครื่องอาหารและหน้าผิวเครื่องจักร ก่อนสั่งซื้อ.

Q5: ข้อมูลอะไรที่ควรให้ก่อนการขอราคา?
กรุณาแจ้งหมายเลขชิ้นที่ต้องการ ความกว้างของเครื่องอาหาร รูปแบบเครื่องจักร จํานวนที่ต้องการ และถ้ามี รูปภาพชัดเจนของฉลากเครื่องอาหารที่มีอยู่ทําให้การตรวจสอบความสอดคล้องและการเตรียมอัตราการเสนอราคาเร็วขึ้น.

ติดต่อเรา

ความต้องการYAMAHA ZS KLJ-MC400-011 เครื่องป้อนอิเล็กทรอนิกส์ขนาด 24 มมสําหรับสายการผลิต SMT ของคุณ?

ส่งเราเลขชิ้นส่วน รุ่นเครื่อง ความกว้างของเครื่องอาหาร จํานวนและภาพบนเครื่องอาหารเราสามารถช่วยยืนยันการตั้งค่าที่ถูกต้อง ก่อนการนําเสนอ

สําหรับการสั่งซื้อจํานวนมาก, เครื่องอาหารสํารองหรือความต้องการ YAMAHA เครื่องอาหารผสม, ส่งสอบถามของคุณวันนี้ราคา, ความพร้อม, ตัวเลือกสภาพและรายละเอียดการจัดส่ง.
