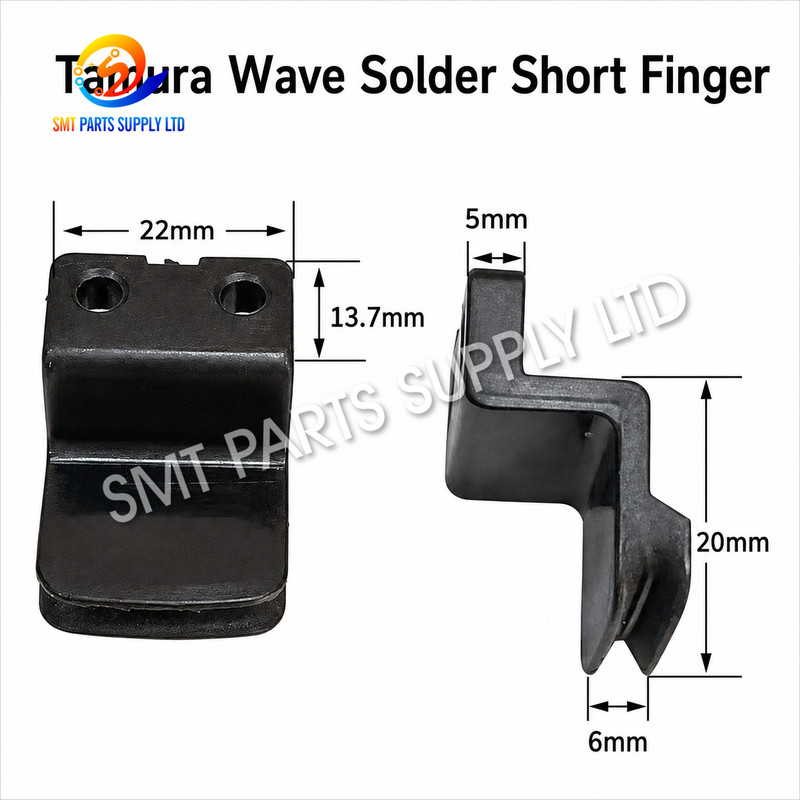

นิ้วเรซิ่นสั้นสำหรับเครื่องบัดกรีแบบคลื่น Tamura

The TAMURA Short Resin Wave Solder PCB Conveyor Finger เป็นชิ้นส่วนอะไหล่เชิงกลที่ใช้ในระบบสายพานลำเลียงของเครื่องบัดกรีแบบคลื่น Tamura ที่เข้ากันได้ ติดตั้งตามโซ่ลำเลียง PCB หรือรางลำเลียง นิ้วเรซิ่นแบบสั้นนี้จะสัมผัสกับขอบของแผงวงจรพิมพ์และช่วยรักษาตำแหน่งของแผงวงจรให้คงที่ตลอดกระบวนการบัดกรีแบบคลื่น

ความเสถียรของสายพานลำเลียง PCB มีความสำคัญระหว่างการใช้ฟลักซ์ การอุ่นล่วงหน้า การสัมผัสกับคลื่นบัดกรี การทำให้เย็นลง และการนำออก นิ้วลำเลียงหลายอันทำงานร่วมกันเพื่อยึดและนำทาง PCB ในขณะที่ยังคงรักษาด้านล่างของแผงวงจรให้เข้าถึงกระบวนการบัดกรีได้

The นิ้วเรซิ่นสั้น เหมาะอย่างยิ่งสำหรับการเปลี่ยนนิ้วลำเลียงที่เสียหาย สึกหรอ แตก เสียรูป ปนเปื้อน หรือสูญหาย การรักษานิ้วลำเลียงทั้งหมดให้อยู่ในตำแหน่งที่สม่ำเสมอช่วยลดการสั่นของแผงวงจร การรองรับที่ไม่สม่ำเสมอ แรงต้านทานการขนส่ง และการเคลื่อนที่ของ PCB โดยไม่ตั้งใจ

สำหรับโรงงานอิเล็กทรอนิกส์ที่ใช้เครื่องบัดกรีแบบคลื่น Tamura ส่วนประกอบนี้เป็นอะไหล่บำรุงรักษาที่ใช้งานได้จริงสำหรับการซ่อมแซมสายพานลำเลียงและการบำรุงรักษาเชิงป้องกัน

ข้อมูลผลิตภัณฑ์หลัก

สาเหตุ – ทำไมนิ้วเรซิ่นสั้นจึงต้องการการเปลี่ยน

สายพานลำเลียงบัดกรีแบบคลื่นทำงานซ้ำๆ ตลอดการผลิต PCB รายวัน

นิ้วลำเลียงแต่ละอันสัมผัสกับขอบของแผงวงจรที่ผ่านเครื่องโดยตรง ระหว่างการทำงาน นิ้วจะสัมผัสกับความร้อน สารตกค้างจากฟลักซ์ การสั่นสะเทือน การรับน้ำหนักเชิงกลซ้ำๆ และการปนเปื้อนจากการผลิต

เงื่อนไขเหล่านี้ส่งผลต่อพื้นผิวและสภาพเชิงกลของนิ้วอย่างค่อยเป็นค่อยไป

สาเหตุทั่วไปของการสึกหรอ

นิ้วที่สึกหรอเพียงอันเดียวอาจไม่ทำให้การผลิตหยุดทันที

อย่างไรก็ตาม หากนิ้วหลายอันมีความสูงหรือตำแหน่งสัมผัสต่างกัน PCB อาจไม่เสถียรเมื่อผ่านเครื่องบัดกรี

ดังนั้นจึงแนะนำให้ตรวจสอบเป็นประจำก่อนที่ปัญหาของสายพานลำเลียงจะพัฒนาไปสู่การหยุดชะงักของการผลิต

วิธีแก้ปัญหา – คืนค่าการรองรับสายพานลำเลียง PCB ที่เสถียร

การเปลี่ยนส่วนประกอบที่เสียหายด้วย TAMURA Short Resin Conveyor Finger ที่ถูกต้อง จะช่วยคืนสภาพเชิงกลของระบบขนส่ง PCB

นิ้วให้จุดสัมผัสขอบ PCB ที่ควบคุมได้ และทำงานร่วมกับนิ้วข้างเคียงเพื่อรักษาเสถียรภาพของแผงวงจร

ประโยชน์ของการเปลี่ยน

• ช่วยรักษาการขนส่ง PCB ให้เสถียร
• รองรับการวางตำแหน่งขอบ PCB ที่สม่ำเสมอ
• ลดการเคลื่อนที่ที่เกิดจากนิ้วลำเลียงที่สึกหรอ
• ช่วยป้องกันการรองรับแผงวงจรที่ไม่สม่ำเสมอ
• รองรับการเคลื่อนที่ที่ราบรื่นผ่านโซนบัดกรี
• เหมาะสำหรับการบำรุงรักษาบัดกรีแบบคลื่นตามปกติ
• อนุญาตให้เปลี่ยนนิ้วที่เสียหายแต่ละอันได้
• ช่วยลดการหยุดทำงานของการผลิตที่เกี่ยวข้องกับสายพานลำเลียง

สำหรับโรงงานที่ใช้สายการผลิตบัดกรีแบบคลื่นอย่างต่อเนื่อง การเก็บนิ้วอะไหล่สำรองไว้ในคลังสินค้าสามารถทำให้การบำรุงรักษาเร็วขึ้นและคาดการณ์ได้มากขึ้น

ข้อมูลจำเพาะ

การใช้งาน

The TAMURA Short Resin Finger มีไว้สำหรับการขนส่ง PCB ในชุดสายพานลำเลียงบัดกรีแบบคลื่น Tamura ที่เข้ากันได้

การบัดกรีแบบคลื่นมีการใช้อย่างแพร่หลายสำหรับการประกอบส่วนประกอบแบบรูทะลุและ PCB แบบผสมเทคโนโลยี ซึ่งแผงวงจรต้องเคลื่อนที่อย่างต่อเนื่องผ่านส่วนกระบวนการที่ควบคุมหลายส่วน

การใช้งานทั่วไป

อุตสาหกรรมทั่วไป

• อิเล็กทรอนิกส์ยานยนต์
• อิเล็กทรอนิกส์ควบคุมอุตสาหกรรม
• อิเล็กทรอนิกส์สำหรับผู้บริโภค
• การผลิตแหล่งจ่ายไฟ
• อุปกรณ์สื่อสาร
• อิเล็กทรอนิกส์เครื่องใช้ในบ้าน
• ผลิตภัณฑ์ LED และแสงสว่าง
• การผลิตตามสัญญา EMS
• การประกอบอุปกรณ์อิเล็กทรอนิกส์

ควรเลือกนิ้วตามการกำหนดค่าสายพานลำเลียงจริง แทนที่จะดูเพียงรูปลักษณ์ภายนอกของเครื่องบัดกรีแบบคลื่น

วิธีการทำงาน

ระบบสายพานลำเลียงจะขนส่ง PCB ผ่านเครื่องบัดกรีแบบคลื่นด้วยความเร็วและตำแหน่งที่ควบคุมได้

The Short Resin Conveyor Finger ทำหน้าที่เป็นหนึ่งในจุดรองรับทางกายภาพตามขอบ PCB

1. การโหลด PCB

แผงวงจรเข้าสู่สายพานลำเลียงบัดกรีแบบคลื่นจากอุปกรณ์ต้นน้ำหรือส่วนโหลดของเครื่อง

นิ้วเรซิ่นที่ติดตั้งบนสายพานลำเลียงจะสัมผัสและรองรับขอบ PCB

2. การวางตำแหน่ง PCB

นิ้วลำเลียงหลายอันทำงานร่วมกันเพื่อรักษาตำแหน่งแผงวงจรให้สม่ำเสมอ

การจัดแนวของนิ้วที่ถูกต้องช่วยลดการเคลื่อนที่ของ PCB ที่ไม่จำเป็น

3. การใช้ฟลักซ์

PCB เดินทางผ่านส่วนการใช้ฟลักซ์

นิ้วรองรับขอบในขณะที่รักษาด้านล่างของ PCB ให้พร้อมสำหรับกระบวนการ

4. การอุ่นล่วงหน้า

สายพานลำเลียงจะขนส่ง PCB ผ่านโซนอุ่นล่วงหน้า

การรองรับแผงวงจรที่สม่ำเสมอช่วยรักษาการเคลื่อนที่ที่ราบรื่นผ่านโซนความร้อนนี้

5. การบัดกรีแบบคลื่น

PCB ผ่านคลื่นบัดกรี

การวางตำแหน่งสายพานลำเลียงที่เสถียรมีความสำคัญเนื่องจากแผงวงจรต้องเคลื่อนที่ผ่านโซนบัดกรีโดยไม่มีการสั่นมากเกินไปหรือการเคลื่อนที่ที่ไม่คาดคิด

6. การทำให้เย็นลงและการนำออก

หลังจากการบัดกรี แผงวงจรจะเคลื่อนที่ต่อไปผ่านการทำให้เย็นลงและไปยังส่วนนำออก

นิ้วลำเลียงยังคงรองรับ PCB จนกว่าจะออกจากเครื่อง

เหตุใดการออกแบบนิ้วสั้นจึงมีความสำคัญ

เครื่องบัดกรีแบบคลื่นสามารถใช้วัสดุรูปทรงนิ้วลำเลียงที่แตกต่างกัน ขึ้นอยู่กับการกำหนดค่ารางและโซ่

A นิ้วเรซิ่นสั้น ควรได้รับการพิจารณาว่าเป็นประเภทโครงสร้างเฉพาะ แทนที่จะสันนิษฐานว่าสามารถใช้แทนนิ้วลำเลียงที่ยาวกว่าได้

การออกแบบนิ้วที่แตกต่างกันอาจแตกต่างกันใน:

• ความยาวโดยรวม
• ตำแหน่งสัมผัส PCB
• โครงสร้างการติดตั้ง
• โปรไฟล์นิ้ว
• ทิศทางการติดตั้ง
• การเชื่อมต่อกับโซ่ลำเลียง
• รูปทรงการจับขอบแผงวงจร

ด้วยเหตุนี้ ควรเปรียบเทียบนิ้วลำเลียงที่มีอยู่กับอะไหล่ก่อนสั่งซื้อเสมอ

การใช้ประเภทโครงสร้างที่ถูกต้องช่วยรักษาช่องว่างของสายพานลำเลียงและการรองรับ PCB ที่เหมาะสม

ปัญหาที่เกิดจากนิ้วลำเลียงที่สึกหรอ

แม้ว่านิ้วเรซิ่นจะเป็นส่วนประกอบเชิงกลขนาดเล็ก แต่สภาพของมันก็ส่งผลโดยตรงต่อการขนส่ง PCB

สัญญาณเตือนทั่วไป

• PCB สั่นขณะเคลื่อนที่ผ่านสายพานลำเลียง
• ขอบแผงวงจรไม่ได้รับการรองรับอย่างสม่ำเสมอ
• ตำแหน่ง PCB เปลี่ยนแปลงระหว่างการขนส่ง
• นิ้วอันหนึ่งอยู่ต่างจากนิ้วข้างเคียง
• รอยแตกที่มองเห็นได้ปรากฏบนตัวเรซิ่น
• พื้นผิวนิ้วปนเปื้อนอย่างหนัก
• สายพานลำเลียงมีเสียงกลไกผิดปกติ
• PCB ติดขัดระหว่างการโหลดหรือนำออก
• การยึดนิ้วหลวม
• ความสูงของแผงวงจรไม่สม่ำเสมอ

เมื่ออาการเหล่านี้เกิดขึ้น ช่างเทคนิคควรตรวจสอบไม่เพียงแค่นิ้วเท่านั้น แต่ยังรวมถึงโซ่ลำเลียง การจัดแนวราง และส่วนประกอบข้างเคียงด้วย

ข้อดีของการบำรุงรักษานิ้วเรซิ่น

นิ้วเรซิ่นเป็นส่วนประกอบสัมผัส PCB ที่สามารถเปลี่ยนได้ภายในสายพานลำเลียงบัดกรีแบบคลื่น

สิ่งนี้ช่วยให้ช่างเทคนิคสามารถเปลี่ยนส่วนประกอบที่สึกหรอแต่ละชิ้น แทนที่จะเปลี่ยนกลไกการขนส่งทั้งหมด

คุณสมบัติการบำรุงรักษา

อายุการใช้งานจริงขึ้นอยู่กับชั่วโมงการทำงานของเครื่อง อุณหภูมิ สภาพฟลักซ์ ลักษณะ PCB ความถี่ในการทำความสะอาด และการจัดแนวสายพานลำเลียง

วิธีเลือก TAMURA Short Resin Finger ที่ถูกต้อง

ขั้นตอนที่ 1 – ยืนยันการใช้งาน TAMURA

ตรวจสอบว่านิ้วลำเลียงมีไว้สำหรับ เครื่องบัดกรีแบบคลื่น Tamura เดียวกัน

ขั้นตอนที่ 2 – ยืนยันประเภทสั้น

ตรวจสอบให้แน่ใจว่าชิ้นส่วนที่มีอยู่ใช้ การกำหนดค่าแบบนิ้วสั้น เดียวกัน

อย่าเปลี่ยนนิ้วยาวหรือรูปทรงต่างกันเป็นแบบสั้นโดยอัตโนมัติ

ขั้นตอนที่ 3 – ยืนยันวัสดุเรซิ่น

ตรวจสอบว่าอะไหล่ที่ต้องการคือ:

นิ้วลำเลียงเรซิ่น

เครื่องบัดกรีแบบคลื่นอาจใช้วัสดุนิ้วที่แตกต่างกัน ขึ้นอยู่กับการออกแบบสายพานลำเลียง

ขั้นตอนที่ 4 – เปรียบเทียบโครงสร้างทางกายภาพ

ตรวจสอบนิ้วที่มีอยู่สำหรับ:

• รูปร่างโดยรวม
• ความยาวนิ้ว
• โปรไฟล์การติดตั้ง
• ตำแหน่งสัมผัส PCB
• ทิศทางการติดตั้ง
• การเชื่อมต่อกับโซ่ลำเลียง

ขั้นตอนที่ 5 – จัดเตรียมรูปถ่ายเพื่อยืนยัน

หากไม่มีหมายเลขชิ้นส่วน ให้จัดเตรียมรูปถ่ายที่แสดง:

• นิ้วที่มีอยู่ทั้งหมด
• มุมมองด้านหน้า
• มุมมองด้านข้าง
• ส่วนการติดตั้ง
• นิ้วที่ติดตั้งบนสายพานลำเลียง
• ส่วนประกอบสายพานลำเลียงที่อยู่ติดกัน

ตัวอย่างทางกายภาพหรือแบบวาดมิติก็มีประโยชน์เช่นกันเมื่อต้องการการระบุที่แน่นอน

คำแนะนำในการติดตั้ง

ก่อนเปลี่ยนนิ้วลำเลียง ให้หยุดเครื่องตามขั้นตอนการบำรุงรักษาอุปกรณ์

ตรวจสอบให้แน่ใจว่าสายพานลำเลียงและส่วนกระบวนการที่ให้ความร้อนอยู่ในสภาพที่ปลอดภัยก่อนเข้ารับบริการ

รายการตรวจสอบการตรวจสอบ

หลังจากการเปลี่ยน ให้เปรียบเทียบนิ้วเรซิ่นสั้นใหม่กับนิ้วข้างเคียง

ส่วนประกอบใหม่ควรทำงานได้อย่างอิสระโดยไม่สัมผัสกับชิ้นส่วนเชิงกลที่ไม่เกี่ยวข้อง

ทดสอบการขนส่ง PCB ก่อนส่งเครื่องกลับสู่การผลิตปกติ

คำแนะนำการบำรุงรักษาเชิงป้องกัน

การบำรุงรักษาเป็นประจำช่วยระบุการเสื่อมสภาพของนิ้วลำเลียงก่อนที่จะส่งผลต่อการขนส่งแผงวงจร

แนวทางปฏิบัติที่แนะนำ ได้แก่:

• ตรวจสอบนิ้วเพื่อหารอยแตกและการสึกหรอมากเกินไป
• ทำความสะอาดสารตกค้างจากฟลักซ์ที่สะสม
• เปรียบเทียบตำแหน่งของนิ้วข้างเคียง
• ตรวจสอบการเคลื่อนที่ของโซ่ลำเลียง
• ตรวจสอบรางเพื่อการจัดแนวที่ถูกต้อง
• ตรวจสอบจุดยึดเพื่อหารอยหลวม
• สังเกตการเคลื่อนที่ของ PCB ระหว่างการผลิต
• เปลี่ยนนิ้วที่เสียหายทันที

หากนิ้วอันหนึ่งล้มเหลวเนื่องจากการใช้งานเป็นเวลานาน ให้ตรวจสอบนิ้วข้างเคียงในเวลาเดียวกัน เนื่องจากอาจประสบกับสภาวะการทำงานที่คล้ายคลึงกัน

นิ้วเรซิ่นสั้นเทียบกับนิ้วลำเลียงอื่นๆ

นิ้วลำเลียงบัดกรีแบบคลื่นทุกอันไม่สามารถใช้แทนกันได้

วัสดุเพียงอย่างเดียวไม่เพียงพอต่อการระบุความเข้ากันได้

The finger profile, mounting structure, PCB contact geometry, and conveyor configuration ควรตรวจสอบทั้งหมดก่อนซื้อ

เหตุใดจึงต้องเก็บนิ้วเรซิ่นสั้นไว้ในคลังสินค้าสำรอง

สายพานลำเลียงบัดกรีแบบคลื่นมีนิ้วหลายอัน และชิ้นส่วนแต่ละชิ้นอาจเสียหายระหว่างการผลิตหรือการบำรุงรักษา

การเก็บนิ้วสำรองที่เหมาะสมไว้มีข้อดีหลายประการ:

• การเปลี่ยนที่เร็วขึ้นเมื่อเกิดความเสียหาย
• การจัดหาฉุกเฉินน้อยลง
• การบำรุงรักษาที่ง่ายขึ้น
• ลดความเสี่ยงของการหยุดทำงานของเครื่องที่ยืดเยื้อ
• การบำรุงรักษาที่สะดวกในช่วงเวลาปิดทำการตามกำหนด
• การเตรียมพร้อมที่ดีขึ้นสำหรับการผลิต PCB ปริมาณมาก

สำหรับโรงงานที่ใช้สายการผลิตบัดกรีแบบคลื่นมากกว่าหนึ่งสาย การติดป้ายประเภทนิ้วที่แตกต่างกันแยกกันสามารถช่วยป้องกันการติดตั้งที่ไม่ถูกต้องได้

คำถามที่พบบ่อย

1. TAMURA Short Resin Finger ใช้สำหรับอะไร?

ใช้ในระบบสายพานลำเลียงของเครื่องบัดกรีแบบคลื่น Tamura ที่เข้ากันได้ เพื่อรองรับและนำทางขอบ PCB ในขณะที่แผงวงจรเคลื่อนที่ผ่านกระบวนการใช้ฟลักซ์ การอุ่นล่วงหน้า การบัดกรีแบบคลื่น การทำให้เย็นลง และการนำออก

2. นิ้วนี้ทำจากเรซิ่นหรือไม่?

ใช่ ผลิตภัณฑ์นี้ระบุว่าเป็น Short Resin Conveyor Finger ระบบบัดกรีแบบคลื่นอาจใช้วัสดุไทเทเนียมหรือวัสดุอื่นๆ ดังนั้นควรยืนยันวัสดุและประเภทโครงสร้างก่อนสั่งซื้อ

3. นิ้วเรซิ่นสั้นสามารถใช้แทน Tamura conveyor finger ใดก็ได้หรือไม่?

ไม่ การกำหนดค่าสายพานลำเลียง Tamura ที่แตกต่างกันอาจใช้นิ้วที่มีรูปร่างและโครงสร้างการติดตั้งที่แตกต่างกัน ประเภทนิ้วเรซิ่นสั้นควรจับคู่กับส่วนประกอบที่มีอยู่ ชุดสายพานลำเลียง รูปถ่าย ตัวอย่าง หรือข้อมูลมิติ

4. ควรเปลี่ยนนิ้วลำเลียงเมื่อใด?

เปลี่ยนนิ้วเมื่อมีรอยแตก เสียรูป สึกหรอ หลวม ปนเปื้อนอย่างหนัก หรือไม่สามารถรองรับขอบ PCB ได้อย่างสม่ำเสมอ ตรวจสอบนิ้วข้างเคียงและส่วนประกอบสายพานลำเลียงในเวลาเดียวกัน

5. ข้อมูลใดบ้างที่จำเป็นสำหรับการเสนอราคา?

โปรดระบุ ข้อมูลเครื่อง Tamura, ความต้องการนิ้วเรซิ่นสั้น, ปริมาณ, รูปถ่ายนิ้วที่มีอยู่, และข้อมูลมิติหรือตัวอย่างเมื่อมี สิ่งนี้ช่วยยืนยันอะไหล่ที่ถูกต้องก่อนเสนอราคา

ติดต่อเรา

ต้องการ Short Resin Conveyor Fingers สำหรับเครื่องบัดกรีแบบคลื่น TAMURA?

ส่ง ข้อมูลเครื่อง, ปริมาณที่ต้องการ, รูปถ่ายนิ้ว, และมิติเมื่อมี ให้เราเพื่อยืนยันผลิตภัณฑ์และเสนอราคา

เราจัดหาอะไหล่สายพานลำเลียงบัดกรีแบบคลื่นสำหรับโรงงานอิเล็กทรอนิกส์ ผู้ผลิต EMS ทีมบำรุงรักษา และโครงการปรับปรุงอุปกรณ์

สามารถรวมประเภทเรซิ่นและนิ้วลำเลียงที่แตกต่างกันไว้ในการสอบถามการซื้อครั้งเดียวได้

ส่งคำถามของคุณวันนี้เพื่อรับราคา ความพร้อมใช้งาน ตัวเลือกปริมาณ และข้อมูลการจัดส่ง
