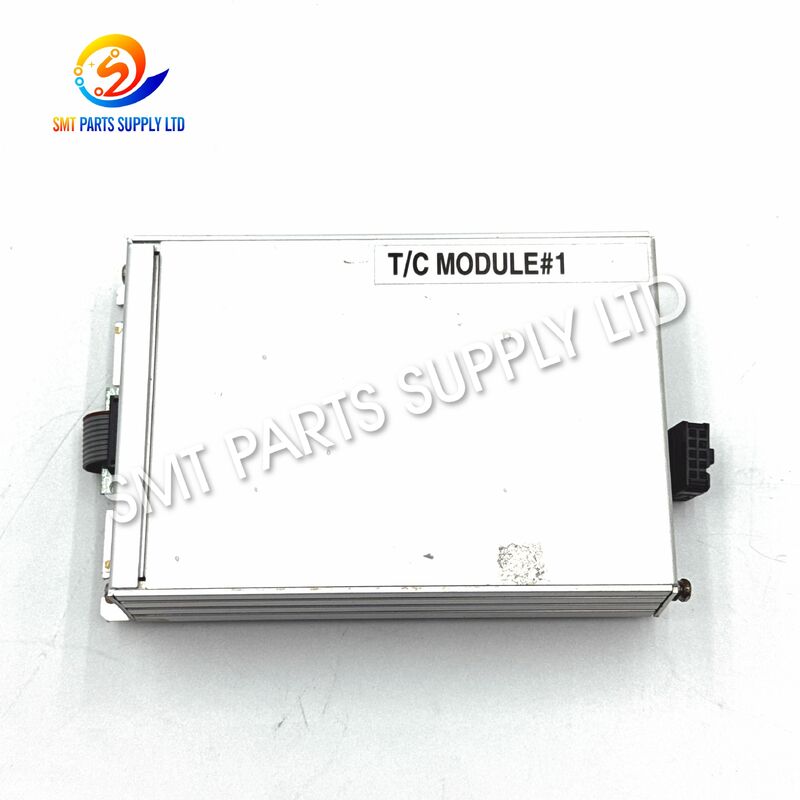

HELLER K1404262 TC โมดูลควบคุมอุณหภูมิสำหรับเตาอบ Reflow

ที่HELLER K1404262 TC โมดูลควบคุมอุณหภูมิเป็นส่วนประกอบควบคุมอิเล็กทรอนิกส์ที่ใช้ในระบบควบคุมอุณหภูมิเตาอบ reflow SMT ที่เข้ากันได้ บทบาทหลักคือการสนับสนุนการตรวจสอบอุณหภูมิที่แม่นยำและการควบคุมความร้อนที่เสถียรโดยการประมวลผลผลตอบรับจากระบบตรวจจับแบบเทอร์โมคัปเปิลของเตาอบ

ในระหว่างการบัดกรีแบบรีโฟลว์ SMT ทุกโซนความร้อนจะต้องทำงานภายในโปรไฟล์อุณหภูมิที่ตั้งโปรแกรมไว้ การควบคุมความร้อนที่แม่นยำส่งผลโดยตรงต่อการอุ่น การแช่ การหมุนเวียน อุณหภูมิสูงสุด และประสิทธิภาพการทำความเย็น เมื่อระบบควบคุมอุณหภูมิไม่เสถียร เตาอบอาจแสดงการอ่านโซนที่ผิดปกติ การเบี่ยงเบนของอุณหภูมิ การเตือนซ้ำๆ หรือผลการบัดกรีที่ไม่สอดคล้องกัน

K1404262 ส่วนใหญ่จะใช้เป็นการบำรุงรักษา ซ่อมแซม หรือเปลี่ยนอะไหล่เมื่อเตาอบที่ติดตั้งใช้การระบุโมดูลและการกำหนดค่าการควบคุมเดียวกัน ก่อนสั่งซื้อ ผู้ซื้อควรเปรียบเทียบหมายเลขชิ้นส่วนที่มีอยู่ การแก้ไข PCB ตัวเชื่อมต่อ และข้อมูลเครื่องจักรเพื่อให้แน่ใจว่ามีการจับคู่ที่ถูกต้อง

ข้อมูลผลิตภัณฑ์ที่สำคัญ

สาเหตุ

เหตุใดจึงเกิดปัญหาการควบคุมอุณหภูมิเตาอบ Reflow

เตาอบ Reflow ทำงานอย่างต่อเนื่องภายใต้อุณหภูมิสูง ทำให้ระบบควบคุมอุณหภูมิเป็นส่วนสำคัญของความน่าเชื่อถือของเครื่องจักร หลังจากการทำงานเป็นเวลานาน ชิ้นส่วนไฟฟ้า เทอร์โมคัปเปิล สายไฟ ขั้วต่อ เครื่องทำความร้อน และชุดควบคุมอาจค่อยๆ เกิดข้อผิดพลาด

ความผิดปกติในการควบคุมอุณหภูมิอาจเกิดจากหลายสาเหตุ แทนที่จะเกิดจากชุดควบคุมเพียงอย่างเดียว

ช่างเทคนิคควรตรวจสอบวงจรควบคุมอุณหภูมิทั้งหมดก่อนตัดสินใจว่า K1404262 จำเป็นต้องเปลี่ยนใหม่

อาการทั่วไป

ควรตรวจสอบระบบควบคุมอุณหภูมิเมื่อมีเงื่อนไขใด ๆ ต่อไปนี้ปรากฏขึ้น:

• อุณหภูมิโซนทำความร้อนผันผวนผิดปกติ
• อุณหภูมิจริงไม่เป็นไปตามค่าที่ตั้งไว้
• โซนทำความร้อนหนึ่งโซนไม่สามารถเข้าถึงอุณหภูมิที่ต้องการได้
• การอ่านอุณหภูมิหายไปหรือไม่สม่ำเสมอ
• การเตือนอุณหภูมิเกิดขึ้นซ้ำๆ
• โปรไฟล์การระบายความร้อนไม่สอดคล้องกันระหว่างการดำเนินการผลิต
• เตาอบต้องใช้เวลามากเกินไปในการคงตัว
• ช่องอุณหภูมิหนึ่งรายงานค่าผิดปกติ
• คุณภาพการผลิตเปลี่ยนแปลงไปพร้อมกับความไม่เสถียรของอุณหภูมิเตาอบ
• การแก้ไขปัญหาบ่งชี้ว่าโมดูลควบคุมอุณหภูมิทำงานผิดปกติ

อาการเหล่านี้อาจเกิดจากส่วนประกอบต่าง ๆ ดังนั้นจึงแนะนำให้ทำการวินิจฉัยอย่างเป็นระบบ

สารละลาย

กระบวนการแก้ไขปัญหาที่แนะนำ

เมื่อเตาอบหมุนเวียนแสดงปัญหาในการควบคุมอุณหภูมิ ช่างเทคนิคสามารถปฏิบัติตามขั้นตอนการตรวจสอบที่มีโครงสร้างได้

1. ตรวจสอบสัญญาณเตือนของเครื่อง

ตรวจสอบข้อความแจ้งเตือนของเครื่องและพิจารณาว่าโซนหรือช่องอุณหภูมิใดได้รับผลกระทบ

2. เปรียบเทียบค่าที่ตั้งไว้และอุณหภูมิจริง

สังเกตว่าอุณหภูมิโซนจริงเป็นไปตามค่าที่ตั้งโปรแกรมไว้หรือไม่ การเบี่ยงเบนมากหรือต่อเนื่องอาจบ่งบอกถึงปัญหาภายในลูปควบคุม

3. ตรวจสอบเทอร์โมคัปเปิล

ตรวจสอบเทอร์โมคัปเปิ้ลที่เกี่ยวข้องว่ามีสายไฟขาด การเชื่อมต่อไม่ถูกต้อง ขั้วต่อหลวม การปนเปื้อน หรือความเสียหายทางกายภาพ

4. ตรวจสอบสายไฟและขั้วต่อ

ขั้วต่อที่หลวมหรือสายสัญญาณเสียหายอาจทำให้เกิดการอ่านค่าอุณหภูมิเป็นระยะๆ ซึ่งอาจเข้าใจผิดได้ว่าโมดูลทำงานล้มเหลว

5. ตรวจสอบวงจรทำความร้อน

ยืนยันว่าเครื่องทำความร้อน อุปกรณ์สวิตช์ ส่วนประกอบพลังงาน และวงจรไฟฟ้าที่เกี่ยวข้องทำงานอย่างถูกต้อง

6. ตรวจสอบโมดูล K1404262

ตรวจสอบโมดูลเพื่อดูความเสียหายที่มองเห็นได้ เช่น:

• รอยไหม้.
• ขั้วต่อเสียหาย
• การกัดกร่อน
• ขั้วต่อหลวม
• ส่วนประกอบที่แตกร้าว
• เครื่องหมายความร้อนสูงเกินไป
• การปนเปื้อน

7. เปลี่ยนเมื่อได้รับการยืนยันว่าจำเป็น

หาก K1404262 ที่มีอยู่ได้รับการยืนยันว่ามีข้อบกพร่อง ให้แทนที่ด้วยยูนิตที่ตรงกัน และทำการทดสอบอุณหภูมิในการทำงานก่อนที่จะส่งเครื่องกลับไปสู่การผลิต

ข้อมูลจำเพาะ

การเปรียบเทียบเวอร์ชันทดแทน

เตาอบ reflow รุ่นต่างๆ อาจใช้ฮาร์ดแวร์ควบคุมอุณหภูมิที่แตกต่างกัน รูปลักษณ์ที่คล้ายกันไม่ได้หมายถึงความสามารถในการเปลี่ยนกันได้โดยตรงเสมอไป

หมายเหตุการเลือกที่สำคัญ

ก่อนเปลี่ยนชุดควบคุม ให้เปรียบเทียบ:

• หมายเลขชิ้นส่วน
• การแก้ไข PCB
• ปริมาณตัวเชื่อมต่อ
• ตำแหน่งตัวเชื่อมต่อ
• อินเตอร์เฟซไฟฟ้า
• อินเตอร์เฟซการสื่อสาร
• รุ่นเตาอบ.
• รูปถ่ายบอร์ดที่มีอยู่

ไม่แนะนำให้สั่งซื้อตามลักษณะที่ปรากฏเท่านั้น

แอปพลิเคชัน

โมดูลควบคุมอุณหภูมิ K1404262 เหมาะสำหรับงานบำรุงรักษาที่เกี่ยวข้องกับเตาอบ reflow SMT ที่ใช้ร่วมกันได้ซึ่งใช้ในการผลิตอุปกรณ์อิเล็กทรอนิกส์

การใช้งานทั่วไป ได้แก่:

โมดูลนี้ยังสามารถเก็บไว้เป็นอะไหล่สำคัญได้โดยโรงงานที่ดำเนินสายการผลิต SMT อย่างต่อเนื่อง

มันทำงานอย่างไร

กระบวนการควบคุมอุณหภูมิทำงานเป็นระบบวงปิด

ขั้นตอนที่ 1: การตรวจจับอุณหภูมิ

เทอร์โมคัปเปิลที่ติดตั้งในเตาอบแบบรีโฟลว์จะตรวจจับอุณหภูมิของโซนทำความร้อนที่เกี่ยวข้อง

ขั้นตอนที่ 2: การส่งสัญญาณ

เทอร์โมคัปเปิลจะสร้างสัญญาณไฟฟ้าที่เกี่ยวข้องกับอุณหภูมิ ซึ่งถูกส่งไปยังระบบควบคุมเตาอบ

ขั้นตอนที่ 3: การประมวลผลสัญญาณ

ระบบควบคุมอุณหภูมิจะประมวลผลสัญญาณตอบรับและกำหนดอุณหภูมิที่แท้จริงของโซน

ขั้นตอนที่ 4: การเปรียบเทียบจุดกำหนด

อุณหภูมิจริงจะถูกเปรียบเทียบกับอุณหภูมิเป้าหมายที่ตั้งโปรแกรมไว้

ขั้นตอนที่ 5: การปรับความร้อน

ระบบควบคุมจะปรับเอาต์พุตความร้อนที่เกี่ยวข้องตามความแตกต่างของอุณหภูมิ

ขั้นตอนที่ 6: การควบคุมอย่างต่อเนื่อง

กระบวนการนี้ทำซ้ำอย่างต่อเนื่องเพื่อรักษาสภาวะความร้อนให้คงที่ในระหว่างการผลิต

ระบบควบคุมการทำงานอย่างเหมาะสมช่วยให้เกิดประสิทธิภาพการระบายความร้อนที่ทำซ้ำได้ตลอดวงจรการผลิต PCB หลายรอบ

วิธีการเลือก

การเลือกโมดูลที่ถูกต้องถือเป็นสิ่งสำคัญ เนื่องจากระบบควบคุมเตาอบแบบรีโฟลว์อาจแตกต่างกันไปตามปีที่ผลิต เวอร์ชันอุปกรณ์ และการกำหนดค่าทางไฟฟ้า

1. ยืนยัน K1404262

ตรวจสอบว่าโมดูลที่ติดตั้งแสดงอย่างชัดเจนK1404262บัตรประจำตัว

2. ตรวจสอบการแก้ไข PCB

หากมีการพิมพ์ข้อมูลการแก้ไขเพิ่มเติมไว้บนกระดาน ให้ระบุเมื่อขอใบเสนอราคา

3. เปรียบเทียบเค้าโครงตัวเชื่อมต่อ

ตรวจสอบปริมาณ ประเภท และตำแหน่งของตัวเชื่อมต่อ PCB ที่คล้ายกันอาจยังคงมีการกำหนดค่าทางไฟฟ้าที่แตกต่างกัน

4. ระบุรุ่นเตาอบ

รุ่นเตาอบ Reflow สามารถให้ข้อมูลเพิ่มเติมสำหรับการตรวจสอบความเข้ากันได้

5. ส่งรูปถ่ายที่ชัดเจน

เพื่อการยืนยันที่แม่นยำยิ่งขึ้น โปรดเตรียมรูปถ่ายที่ชัดเจนของ:

• โมดูลที่สมบูรณ์
• ฉลากสินค้า.
• ด้านหน้า.
• ด้านหลัง.
• พื้นที่เชื่อมต่อ

ข้อมูลการสั่งซื้อที่แนะนำ

การให้ข้อมูลที่ครบถ้วนจะช่วยลดความเสี่ยงในการสั่งซื้อโมดูลที่ไม่ถูกต้อง

คำแนะนำในการบำรุงรักษา

เพื่อปรับปรุงความน่าเชื่อถือของระบบควบคุมอุณหภูมิ:

• รักษาตู้ไฟฟ้าให้สะอาด
• รักษาการระบายอากาศในตู้ให้เพียงพอ
• ตรวจสอบขั้วต่อไฟฟ้าอย่างสม่ำเสมอ
• ตรวจสอบความเสียหายของสายเคเบิลเทอร์โมคัปเปิล
• ตรวจสอบการแจ้งเตือนอุณหภูมิซ้ำๆ ทันที
• หลีกเลี่ยงการติดตั้งโมดูลอิเล็กทรอนิกส์ขณะเชื่อมต่อสายไฟ
• ใช้การป้องกันการปล่อยประจุไฟฟ้าสถิตที่เหมาะสม
• บันทึกการเปลี่ยนโมดูลและประวัติการซ่อมแซม
• ดูแลรักษาโมดูลสำรองที่สำคัญสำหรับอุปกรณ์ที่สำคัญ

การบำรุงรักษาเชิงป้องกันสามารถลดการหยุดชะงักของการผลิตโดยไม่คาดคิด และช่วยรักษาประสิทธิภาพการระบายความร้อนที่สม่ำเสมอ

คำถามที่พบบ่อย

คำถามที่ 1: โมดูลควบคุมอุณหภูมิ K1404262 TC ทำหน้าที่อะไร

K1404262 ใช้ในระบบควบคุมอุณหภูมิเตาอบ Reflow ที่เข้ากันได้ รองรับการประมวลผลการป้อนกลับของเทอร์โมคัปเปิล และช่วยให้ระบบควบคุมรักษาอุณหภูมิโซนการทำความร้อนให้คงที่ในระหว่างการบัดกรีแบบรีโฟลว์ PCB

คำถามที่ 2: K1404262 สามารถใช้กับเตาอบ Reflow ของ HELLER ทุกเครื่องได้หรือไม่

ไม่จำเป็น. รุ่นและการกำหนดค่าเตาอบที่แตกต่างกันอาจใช้โมดูลควบคุมอุณหภูมิที่แตกต่างกัน โปรดยืนยันหมายเลขชิ้นส่วนที่มีอยู่ การแก้ไข PCB การจัดเรียงตัวเชื่อมต่อ และข้อมูลอุปกรณ์ก่อนสั่งซื้อเสมอ

คำถามที่ 3: ฉันควรเปลี่ยน K1404262 หรือไม่หากโซนทำความร้อนไม่ทำงาน

ไม่ทันที. สภาพที่ไม่มีความร้อนอาจเกิดจากเทอร์โมคัปเปิ้ล เครื่องทำความร้อน รีเลย์ สายไฟ วงจรไฟฟ้า ขั้วต่อ หรือส่วนประกอบควบคุมอื่นๆ การแก้ไขปัญหาที่เหมาะสมควรเสร็จสิ้นก่อน

คำถามที่ 4: ข้อมูลใดบ้างที่จำเป็นสำหรับการยืนยันความเข้ากันได้

โปรดระบุหมายเลขชิ้นส่วน K1404262 รูปถ่ายที่ชัดเจนของโมดูลที่มีอยู่ รุ่นเตาอบ การแก้ไข PCB หากมี ข้อมูลตัวเชื่อมต่อ และปริมาณที่ต้องการ

คำถามที่ 5: แนะนำให้ติดตั้งโดยมืออาชีพหรือไม่?

ใช่. โมดูลนี้เป็นส่วนหนึ่งของระบบควบคุมอุณหภูมิของเตาอบ การติดตั้งและการแก้ไขปัญหาควรดำเนินการโดยบุคลากรที่ได้รับการฝึกอบรมซึ่งคุ้นเคยกับระบบควบคุมไฟฟ้าและความร้อนของเตาอบแบบรีโฟลว์ทางอุตสาหกรรม

ติดต่อเรา

ต้องการHELLER K1404262 TC โมดูลควบคุมอุณหภูมิสำหรับการบำรุงรักษา การเปลี่ยนเตาอบ reflow หรือสินค้าคงคลังอะไหล่?

ส่งข้อมูลต่อไปนี้ถึงเราเพื่อรับใบเสนอราคาที่รวดเร็วยิ่งขึ้น:

• หมายเลขชิ้นส่วน:K1404262.
• รูปถ่ายโมดูลที่มีอยู่
• เตาอบ Reflow รุ่น.
• การแก้ไข PCB หากมี
• ปริมาณที่ต้องการ
• คำอธิบายข้อผิดพลาด หากจำเป็นต้องมีการยืนยันทางเทคนิค

เราก็สามารถช่วยได้การระบุชิ้นส่วน การตรวจสอบความเข้ากันได้ ความพร้อมใช้งาน ระยะเวลาดำเนินการ และใบเสนอราคา.

ส่งคำถามของคุณวันนี้เพื่อรับราคาและการยืนยันผลิตภัณฑ์
