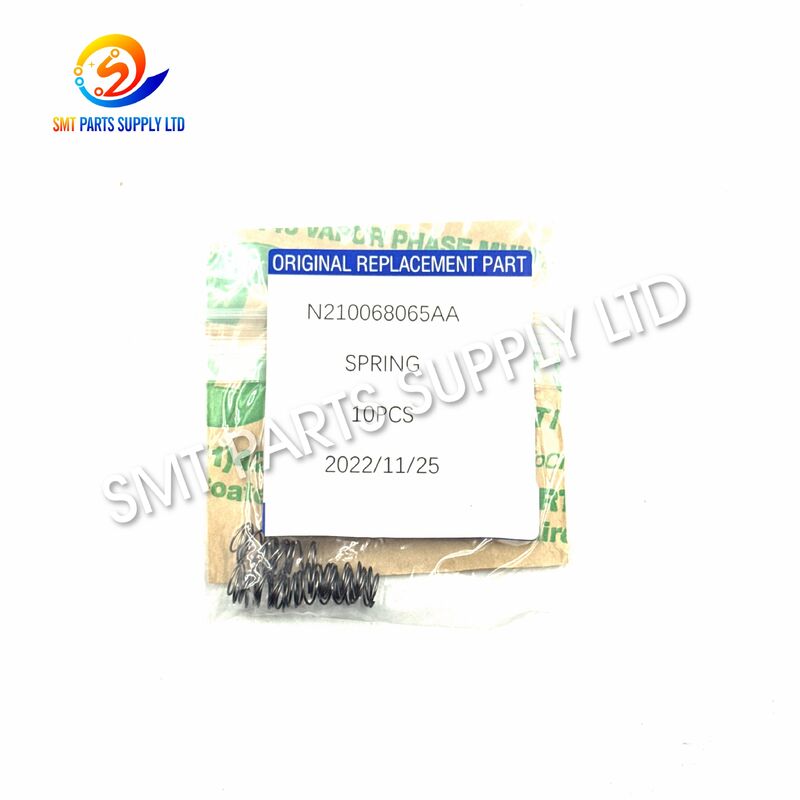

Panasonic N210068065AA ที่วางหัวฉีดสปริงสำหรับ CM402 CM602 NPM Mounter

รายการปานาซอนิก N210068065AA สปริงตัวถือจมน้ําเป็นส่วนประกอบกลเล็ก ๆ แต่สําคัญที่ใช้ในชุดตัวถือกระปุกที่เข้ากันได้ของ CM402, CM602 และเครื่องวาง NPM ที่ใช้ได้ตัวถือจมูกเคลื่อนย้ายซ้ําๆสปริงให้แรงการฟื้นฟูที่ควบคุมที่จําเป็นสําหรับการกระทํากลซ้ํานี้

เมื่อสปริงตัวถือที่มีอยู่เหนื่อยเหนื่อย เติบดอย่างถาวร หัก โกง โกง หรือเสียหายทางเครื่องกล ตัวถือจมน้ําอาจจะไม่กลับมาเรียบร้อยหรือคงการเปลี่ยนสปริงที่สกัดด้วยส่วนประกอบ N210068065AA ที่ตรงกันอย่างถูกต้อง ช่วยในการฟื้นฟูการเคลื่อนไหวทางกลที่กําหนดไว้ของชุดตัวถือ.

ส่วนนี้เหมาะสําหรับโรงงาน SMT ผู้ผลิต EMS ฝ่ายบํารุงรักษาเครื่องจักร บริษัทบริการอุปกรณ์และผู้จําหน่ายอะไหล่ที่ต้องการองค์ประกอบสํารองที่น่าเชื่อถือในการบํารุงรักษาหัววาง.

กลไกที่ถือจุฬาระบายประสบการเคลื่อนไหวซ้ําต่อเนื่องระหว่างการผลิต SMTหัววางสามารถดําเนินการหมุนเวียนการทํางานหลายพันภายในระยะเวลาการผลิตที่สั้น.

ภายในเวลาหลายสิ่งอาจส่งผลต่อสปริง

สปริงที่สูญเสียคุณสมบัติกลของการออกแบบของมันสามารถส่งผลกระทบต่อการกระทําการกลับของตัวถือจมน้ําปัญหาการรับหรือการวางไม่ควรเป็นไปโดยอัตโนมัติที่เกี่ยวข้องกับสปริงเพียง.

กระปุก, ตัวถือ, แกน, ระบบระบายความว่าง, วาล์ว, เซ็นเซอร์, กลไกการนํา, และการปรับเครื่องจักรยังควรตรวจสอบเมื่อการแก้ไขปัญหาหัวการวาง.

เมื่อการตรวจสอบยืนยันว่าสปริงที่มีอยู่ได้รับความเสียหาย, deformed, เหนื่อย, หรือไม่ให้กําลังการฟื้นฟูที่มั่นคงN210068065AA สปริงรองจมน้ําเป็นทางออกในการบํารุงรักษา

ขั้นตอนการเปลี่ยนไม่เพียงแค่เปลี่ยนสปริง

ขั้นตอนการบํารุงรักษาที่แนะนํา ได้แก่

1. ยืนยันรุ่นเครื่องที่ติดตั้ง
2. ตรวจสอบการตั้งหัว
3. ยืนยันตัวเลขชิ้นส่วนที่มีอยู่
4. ตรวจสอบตัวถือระบายน้ําเพื่อตรวจสอบการเสื่อมหรือปนเปื้อน
5. ถอนสปริงเก่าให้ดี
6. เปรียบเทียบชิ้นส่วนสํารองกับชิ้นส่วนที่ถอดออก
7. ติดตั้งสปริงในตําแหน่งที่ถูกต้อง
8. ยืนยันการเคลื่อนไหวของตัวถือเสรีหลังจากการติดตั้ง
9. ทําการเริ่มต้นเครื่องและการทดสอบการทํางาน
10. สังเกตความมั่นคงในการหยิบและการวางก่อนการผลิตเต็ม

การตรวจสอบชิ้นที่ถูกต้องมีความสําคัญมาก เพราะการตั้งหัวที่แตกต่างกัน สามารถใช้สปริงที่มีลักษณะที่คล้ายกัน แต่มีขนาดหรือคุณสมบัติทางกลที่แตกต่างกัน

ประกาศความเข้ากันได้:เครื่องชุดสามารถมีการตั้งค่าหัววางที่แตกต่างกัน ผู้ซื้อควรยืนยันจํานวนชิ้นเดิมและการตั้งค่าหัวจริง ก่อนสั่งซื้อ

เป้าหมายหลักของ N210068065AA คือความตึงเครียดของสปริงที่ควบคุมได้ และแรงฟื้นฟูภายในชุดตัวถือจุ้น

ในระหว่างการทํางาน เครื่องกลไกตัวถือสามารถเคลื่อนไหวได้ภายใต้แรงกลไก สปริงบดเมื่อกลไกเคลื่อนไหวและจากนั้นปล่อยพลังงานกลไกที่เก็บไว้เมื่อแรงภายนอกถูกกําจัด

การกระทํานี้ช่วยให้ผู้ถือกลับมาสู่ตําแหน่งการทํางานที่ต้องการ

แม้ว่ามันจะเป็นชิ้นส่วนเครื่องจักรกลที่เรียบง่าย แต่พฤติกรรมสปริงที่ถูกต้องมีความสําคัญ เพราะตัวถือจมูกทําการเคลื่อนไหวซ้ํา ๆ ตลอดการผลิต

สปริงตัวถือที่คล้ายกันสามารถใช้ได้ในชุดหัววางที่แตกต่างกัน การเลือกควรพิจารณาตามหมายเลขชิ้นที่ถูกต้องและการปรับแต่งเครื่องจักร

รูปแบบเหล่านี้ควรไม่ถือว่าสามารถแลกเปลี่ยนกันได้โดยອັດຕະໂນມັດความแตกต่างในความยาวของสปริง, กว้าง, ขนาดของสาย, คุณสมบัติการบดและตําแหน่งการติดตั้งสามารถส่งผลกระทบต่อความเหมาะสม

สปริง N210068065AA ใช้เป็นหลักในการบํารุงรักษากลไกตัวถือจมูกในอุปกรณ์การวาง SMT ที่เข้ากันได้

• การบํารุงรักษาเครื่อง CM402
• ซีเอ็ม 602 การดูแลหัวเครื่อง
• การบํารุงรักษาเครื่องวาง NPM
• การซ่อมแซมชุดตัวถือกระปุก
• การปรับปรุงหัวที่ตั้ง
• การบํารุงรักษาป้องกัน
• เครื่องเปลี่ยนสปริงที่สวมแล้ว
• การตรวจสอบหัวเครื่องจักรกล

สําหรับฝ่ายบํารุงรักษาที่ใช้เครื่องจักรหลายเครื่อง ส่วนผสมกลเล็ก ๆ เช่น สปริงตัวถือเป็นรายการที่ใช้ในการเก็บในรายการอะไหล่

สถานการณ์ต่อไปนี้อาจแสดงให้เห็นว่าการตรวจสอบสปริงตัวถือจมน้ํามีความจําเป็น

• การเคลื่อนไหวกลับของตัวถือจะช้าลง
• การเคลื่อนไหวของตัวถือจะไม่ตรงกัน
• สปริงดูถูกกดไว้ตลอดไป
• สปริงบิดหรือเสียหายทางกล
• ความตึงเครียดของสปริงรู้สึกอ่อนแอมากขึ้น
• เครื่องถือบางครั้งติด
• สปริงแสดงให้เห็นการกัดสลายหรือความเสียหายบนผิว
• การเปลี่ยนแปลงผลประกอบการของเครื่องจักรกลหลังจากการผลิตหลายชั่วโมง
• สปริงที่อยู่ถูกทําลายระหว่างการบํารุงรักษา

อาการเหล่านี้อาจเกิดจากส่วนอื่น ๆ ของหัวด้วย การตรวจเช็คเครื่องจักรกลที่สมบูรณ์แบบถูกแนะนํา ก่อนที่จะกําหนดสาเหตุสุดท้าย

สปริง N210068065AA ทํางานผ่านกระบวนการบดและฟื้นฟูกลไกที่ง่าย

สปริงถูกติดตั้งภายในกลไกรองจุ้ยในตําแหน่งที่กําหนด

ระหว่างการทํางานของเครื่องยนต์ การเคลื่อนไหวของตัวถือทําให้สปริงกด

สปริงเก็บพลังงานกล ในขณะที่กด

เมื่อแรงภายนอกลดลง สปริงจะเริ่มกลับสู่รูปร่างเดิม

พลังสปริงที่ปล่อยช่วยให้กลไกที่ถือจุลยางกลับมาอยู่ในตําแหน่งกลไกปกติ

กระบวนการนี้ซ้ําต่อเนื่องในช่วงวงจรการรับและวางส่วนประกอบ

การระบุที่ถูกต้องเป็นสิ่งสําคัญในการเลือกสปริงที่ถือจุ้นสํารอง

วิธีที่ปลอดภัยที่สุดคือการยืนยันว่าส่วนประกอบที่ติดตั้งหรืออุปกรณ์อะไหล่เอกสารระบุN210068065AA.

เสนอรุ่นอุปกรณ์ที่แม่นยํา เช่น

• CM402
• CM602
• ซีรี่ย์ NPM

รูปแบบของเครื่องจักรเพียงลําพังอาจไม่เพียงพอเสมอ เพราะการติดตั้งหัวที่แตกต่างกัน

รายละเอียดหัววางที่สําคัญเมื่อหลายชุดตัวถือถูกใช้ภายในครอบครัวเครื่องเดียวกัน

เมื่อเลขชิ้นเดิมไม่สามารถยืนยันได้ โปรดนําภาพถ่ายที่ชัดเจนของ:

• สปริงที่มีอยู่
• จับกระบอก
• หัวหน้าการจัดตั้ง
• สถานที่ติดตั้ง
• ข้อมูลการระบุเครื่อง

การวัดสปริงที่สําคัญสามารถประกอบด้วย:

สปริงสองสปริงอาจดูคล้ายกันโดยมีลักษณะทางกลที่แตกต่างกัน การเลือกที่พึ่งพากับลักษณะภายนอกเท่านั้นอาจทําให้การติดตั้งที่ไม่ถูกต้องหรือการเคลื่อนไหวของตัวถือที่ไม่เหมาะสม

การตรวจสอบประจําวันสามารถช่วยระบุปัญหาที่เกี่ยวข้องกับสปริง ก่อนที่มันจะส่งผลกระทบต่อความมั่นคงในการผลิต

ความถี่ของการบํารุงรักษา ควรถูกกําหนดขึ้นตามเวลาทํางานของเครื่อง, สภาพแวดล้อมการผลิต, ประเภทส่วนประกอบ, และขั้นตอนการบํารุงรักษาภายใน

การติดตั้งควรทําโดยบุคลากรที่คุ้นเคยกับการบํารุงรักษาเครื่อง SMT

ก่อนการติดตั้ง:

• หยุดเครื่องจักรตามขั้นตอนการบํารุงรักษา
• เตรียมเครื่องมือสะอาด และพื้นที่ทํางานสะอาด
• ยืนยันเบอร์อะไหล่
• บันทึกตําแหน่งสปริงเดิม

ระหว่างการติดตั้ง:

• อย่าขยับสปริงเกิน
• หลีกเลี่ยงการบิดข้าง
• ทําให้ส่วนประกอบสะอาด
• ยืนยันทั้งสองปลายสปริงถูกต้อง
• อย่าใช้แรงต่อกลไกถือ

หลังจากติดตั้ง:

• ตรวจสอบการเคลื่อนไหวของตัวถือ
• เก็บหัววางไว้อย่างถูกต้อง
• เริ่มเครื่องตามขั้นตอนการบํารุงรักษา
• การรับและวางส่วนประกอบการทดสอบ
• สังเกตหัวที่ซ่อมแซม ก่อนที่จะกลับไปผลิตเต็ม

องค์ประกอบความละเอียดเล็ก ๆ ต้องการการจัดการที่เหมาะสม เนื่องจากการบิดเบือนระหว่างการเก็บหรือขนส่งสามารถส่งผลต่อการติดตั้ง

การตรวจสอบและการบรรจุสินค้าทั่วไปมีประกอบด้วย:

• ตรวจภาพก่อนส่ง
• การตรวจสอบเบอร์ชิ้น
• ตรวจสอบสถานการณ์บนพื้นผิว
• ป้องกันการบด
• แพ็คเกจแยกสําหรับส่วนประกอบเล็ก ๆ
• การระบุส่วนที่ชัดเจน
• กระดาษกล่องภายนอกที่เหมาะสําหรับการขนส่งระหว่างประเทศ

สําหรับลูกค้าที่ซื้ออะไหล่ SMT หลายชิ้น สปริงสามารถรวมอยู่ในการจัดส่งรวมกับส่วนประกอบการบํารุงรักษาหัวอื่น ๆ

N210068065AA ให้แรงฟื้นฟูกลไกภายในกลไกตัวถือจมูก มันช่วยให้ตัวถือฟื้นฟูหลังจากการบดลงระหว่างการเคลื่อนไหวรับและวางซ้ํา ๆรองรับการทํางานทางกลที่มั่นคงของหัววางที่เข้ากันได้.

ไม่จําเป็นต้องใช้สปริงเดียวกันในทุกเครื่องจักร ก่อนสั่งซื้อต้องยืนยันหมายเลขชิ้นที่ติดตั้ง รูปแบบหัววางและการประกอบตัวถือ เพื่อให้แน่ใจว่ามีความสอดคล้องถูกต้อง

สปริงที่เหนื่อยหรือเสียหายอาจส่งผลให้การเคลื่อนไหวกลับของตัวถือผิดปกติ แต่ปัญหาในการรับยังอาจเกิดจากช่องจมน้ํา ระบบระบายอากาศ, วาล์ว, แกน, การปนเปื้อนหรือการสกปรกทางกล.

เสนอรุ่นเครื่อง, ประเภทหัววาง, ขนาดสปริงรายละเอียด, และภาพชัดเจนของทั้งสปริงและการประกอบตัวถือ. ข้อมูลนี้ทําให้การตรวจสอบส่วนประกอบแม่นยํามากขึ้น.

ใช่ มันสามารถนําไปพร้อมกับตัวถือจุล ปูน, เครื่องกรอง, วาล์ว, จุล, สปริง, และชิ้นส่วนการบํารุงรักษาหัววางอื่น ๆ สําหรับการนําเสนอและการจัดส่งรวม
