| ชื่อแบรนด์: | Electro-Craft |
| หมายเลขรุ่น: | 48228001 |
| MOQ: | 1 ชิ้น |
| ราคา: | สามารถต่อรองได้ |
| เวลาจัดส่ง: | 3-7 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |

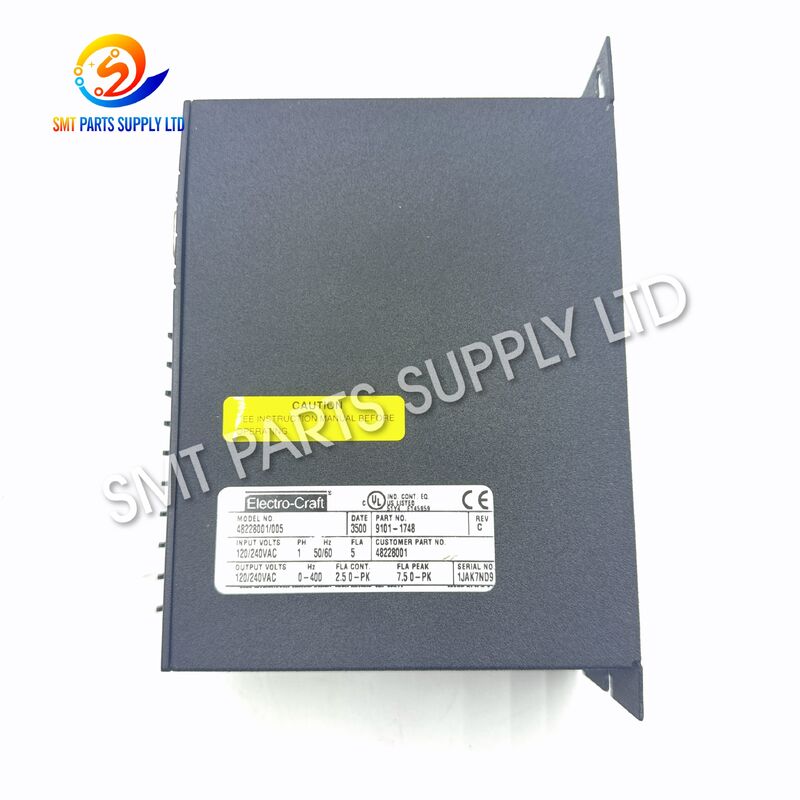

เดอะ Electro-Craft 48228001 เซอร์โวแอมพลิฟายเออร์, ยังอ้างอิงถึงด้วย อย่าสันนิษฐานว่าการกำหนดค่าเครื่องจักรทุกเครื่องใช้แอมพลิฟายเออร์เดียวกันในตำแหน่งเดียวกันเป๊ะ, เป็นส่วนประกอบควบคุมการเคลื่อนไหวในอุตสาหกรรมที่ใช้ในอุปกรณ์ Universal AI การอ้างอิงบริการและชิ้นส่วนที่มีอยู่ระบุ 48228001 ว่าเป็นแอมพลิฟายเออร์ Electro-Craft สำหรับอุปกรณ์ Universal Instruments ในขณะที่การอ้างอิงชิ้นส่วนเครื่องจักร AI อธิบายว่าเป็นเซอร์โวแอมพลิฟายเออร์ที่ใช้สำหรับการควบคุมแกน X-Y แอมพลิฟายเออร์จะรับคำสั่งควบคุมจากระบบควบคุมการเคลื่อนไหวของเครื่องจักรและควบคุมกำลังไฟฟ้าที่จ่ายให้กับเซอร์โวมอเตอร์ที่เกี่ยวข้อง ทำให้สามารถเร่งความเร็ว ตำแหน่ง การเคลื่อนที่ และการหยุดของแกนได้อย่างแม่นยำ
สำหรับอุปกรณ์การใส่ชิ้นส่วน Universal ที่เก่า เซอร์โวแอมพลิฟายเออร์มีผลโดยตรงต่อความเสถียรของแกนและความพร้อมใช้งานของเครื่องจักร แอมพลิฟายเออร์ที่เสียหายหรือไม่เสถียรอาจทำให้เกิดสัญญาณเตือนตำแหน่ง การเคลื่อนที่หยุดชะงัก การตอบสนองของมอเตอร์ผิดปกติ หรือแกนที่ควบคุมไม่สามารถเริ่มต้นทำงานได้ การเปลี่ยนแอมพลิฟายเออร์ด้วยหมายเลขชิ้นส่วนที่ถูกต้องและเข้ากันได้กับรุ่นที่ปรับปรุงแล้วสามารถคืนค่าการเคลื่อนไหวที่เชื่อถือได้โดยไม่จำเป็นต้องเปลี่ยนชุดกลไกอื่น ๆ
เซอร์โวแอมพลิฟายเออร์ทำงานอย่างต่อเนื่องภายใต้ภาระทางไฟฟ้าและความร้อน หลังจากช่วงการผลิตที่ยาวนาน ส่วนประกอบอิเล็กทรอนิกส์ ขั้วต่อ ส่วนประกอบระบายความร้อน และวงจรไฟฟ้าอาจเสื่อมสภาพลงเรื่อย ๆ
ปัญหาเครื่องจักรทั่วไปที่เกี่ยวข้องกับระบบขับเคลื่อนแกนอาจรวมถึง:
| อาการเครื่องจักร | สาเหตุที่อาจเกี่ยวข้องกับไดรฟ์ | การตรวจสอบที่แนะนำ |
|---|---|---|
| แกนไม่สามารถเริ่มต้นทำงานได้ | เซอร์โวแอมพลิฟายเออร์ไม่ให้เอาต์พุตที่ถูกต้อง | ตรวจสอบสถานะแอมพลิฟายเออร์และกำลังไฟเข้า |
| การเคลื่อนที่ของแกน Y หยุดลง | ข้อผิดพลาดของไดรฟ์หรือการหยุดชะงักของการควบคุม | ตรวจสอบแอมพลิฟายเออร์และตัวควบคุมแกน |
| ตำแหน่งแกนไม่เสถียร | การตอบสนองของเซอร์โวไม่สม่ำเสมอ | ตรวจสอบมอเตอร์, ตัวเข้ารหัส และแอมพลิฟายเออร์ |
| สัญญาณเตือนแกนปรากฏซ้ำ ๆ | การป้องกันไดรฟ์หรือปัญหาการป้อนกลับ | ตรวจสอบข้อมูลสัญญาณเตือนเครื่องจักร |
| มอเตอร์ไม่ตอบสนอง | ไม่มีเอาต์พุตไดรฟ์ที่มีประสิทธิภาพ | ตรวจสอบสัญญาณควบคุมและแอมพลิฟายเออร์ |
| การเร่งความเร็วไม่สม่ำเสมอ | ส่วนประกอบไฟฟ้าที่เก่า | เปรียบเทียบกับแอมพลิฟายเออร์ที่ทำงานได้ดี |
| เครื่องจักรหยุดทำงานระหว่างการทำงาน | ข้อผิดพลาดของแอมพลิฟายเออร์เป็นครั้งคราว | ตรวจสอบขั้วต่อและการระบายความร้อน |
| การเคลื่อนที่ของแกนผิดปกติ | ปัญหาลูปเซอร์โวหรือการป้อนกลับมอเตอร์ | วินิจฉัยวงจรควบคุมการเคลื่อนไหวทั้งหมด |
สัญญาณเตือนเซอร์โว ไม่ได้หมายความว่าแอมพลิฟายเออร์เสียโดยอัตโนมัติ. มอเตอร์ ตัวเข้ารหัส สายไฟ ขั้วต่อ แหล่งจ่ายไฟ บอร์ดควบคุมการเคลื่อนไหว และแกนกลไกควรได้รับการตรวจสอบก่อนทำการเปลี่ยน
เดอะ 48228001 เซอร์โวแอมพลิฟายเออร์ เป็นตัวเลือกการเปลี่ยนที่ใช้งานได้จริงเมื่อไดรฟ์เดิมที่ติดตั้งในเครื่องจักร Universal AI ที่เข้ากันได้เกิดความเสียหาย
ส่วนประกอบนี้ออกแบบมาเพื่อทำงานเป็นส่วนหนึ่งของระบบควบคุมเซอร์โวแบบวงปิดของเครื่องจักร มันแปลงคำสั่งจากตัวควบคุมการเคลื่อนไหวเป็นกำลังมอเตอร์ที่ควบคุม และตอบสนองต่อการป้อนกลับจากระบบแกน
การเปลี่ยนที่ถูกต้องสามารถช่วยฟื้นฟู:
ก่อนการติดตั้ง ควรเปรียบเทียบยูนิตเดิมกับยูนิตที่เปลี่ยนอย่างระมัดระวังสำหรับ หมายเลขชิ้นส่วน รุ่นอ้างอิง การจัดเรียงขั้วต่อ ข้อมูลจำเพาะทางไฟฟ้า และรุ่นที่ปรับปรุงแล้วเซอร์โวแอมพลิฟายเออร์ / เซอร์โวมอเตอร์ไดรฟ์
รายละเอียดElectro-Craft 48228001 / 9101-1748 เซอร์โวแอมพลิฟายเออร์สำหรับเครื่องจักร Universal AI ของคุณElectro-Craftหมายเลขชิ้นส่วนอเนกประสงค์48228001หมายเลขอ้างอิง9101-1748ประเภทผลิตภัณฑ์เซอร์โวแอมพลิฟายเออร์ / เซอร์โวมอเตอร์ไดรฟ์
| คำอธิบายไดรฟ์ | DC เซอร์โวแอมพลิฟายเออร์ |
| การอ้างอิงกระแส | 7.5A / 2.5A* |
| การใช้งานแกน | Electro-Craft 48228001 / 9101-1748 เซอร์โวแอมพลิฟายเออร์สำหรับเครื่องจักร Universal AI ของคุณ |
| รูปถ่ายยูนิตเดิม | อย่าสันนิษฐานว่าการกำหนดค่าเครื่องจักรทุกเครื่องใช้แอมพลิฟายเออร์เดียวกันในตำแหน่งเดียวกันเป๊ะ |
| ตัวอย่างการอ้างอิงอุปกรณ์ | Universal 6380B* |
| ฟังก์ชัน | กำลังเซอร์โวมอเตอร์และการควบคุมการเคลื่อนไหว |
| ประเภทการติดตั้ง | อะไหล่สำรองสำหรับเปลี่ยนเครื่องจักร |
| หมวดหมู่อุปกรณ์ | อะไหล่เครื่องจักร AI / การใส่ชิ้นส่วนอัตโนมัติ |
| *ควรตรวจสอบพิกัดไฟฟ้าและการกำหนดค่าเครื่องจักรกับป้ายชื่อแอมพลิฟายเออร์เดิมและเอกสารอุปกรณ์เสมอ ก่อนทำการสั่งซื้อ การอ้างอิงแกน X-Y 7.5A/2.5A และ 6380B ถูกบันทึกไว้ในรายการชิ้นส่วนอุตสาหกรรมที่มีอยู่ | ฟังก์ชันหลัก |
| ฟังก์ชัน | วัตถุประสงค์ |
| การตอบสนองของเซอร์โว | จ่ายกำลังไฟฟ้าที่ควบคุมไปยังเซอร์โวมอเตอร์ |
| รองรับการควบคุมตำแหน่ง | เปิดใช้งานการเคลื่อนที่ที่แม่นยำตามคำสั่งของเครื่องจักร |
| การควบคุมความเร็ว | ควบคุมการเร่งความเร็วและการทำงานของมอเตอร์ |
การควบคุมการลดความเร็ว
| การตอบสนองของเซอร์โว | ช่วยระบุการใช้งานแกน |
| การทำซ้ำการเคลื่อนที่ | รองรับการเคลื่อนที่ของแกนที่ทำซ้ำได้ระหว่างการผลิต |
| การประสานงานแกน | ทำงานร่วมกับตัวควบคุมเครื่องจักรและระบบป้อนกลับ |
| การกู้คืนอุปกรณ์ | แทนที่เซอร์โวแอมพลิฟายเออร์เดิมที่เสียหายหรือไม่เสถียร |
| การใช้งาน | 48228001 มีไว้สำหรับบริการควบคุมการเคลื่อนไหวของเครื่องจักรในอุตสาหกรรม ไม่ใช่สำหรับการทำงานของมอเตอร์ทั่วไป มีความเกี่ยวข้องอย่างยิ่งกับการบำรุงรักษาอุปกรณ์การผลิตการใส่ชิ้นส่วนอัตโนมัติ Universal AI รุ่นเก่า |
| การใช้งาน | ฟังก์ชันของ 48228001 |
| การบำรุงรักษาเครื่องจักร Universal AI | การเปลี่ยนเซอร์โวแอมพลิฟายเออร์ที่เสียหาย |
| ระบบการเคลื่อนที่แกน Y | ควบคุมการเคลื่อนที่ของมอเตอร์แกนที่เกี่ยวข้อง |
| ระบบตำแหน่ง X-Y | รองรับการเคลื่อนที่ตำแหน่งของเครื่องจักรเมื่อเหมาะสม |
ช่วยรักษาตำแหน่งเครื่องจักรที่แม่นยำ
| การยกเครื่องจักร | แทนที่ส่วนประกอบการเคลื่อนไหวทางไฟฟ้าที่เก่า |
| สินค้าคงคลังอะไหล่ | จัดหาอะไหล่สำรองสำหรับอุปกรณ์เก่าที่สำคัญ |
| การผลิตอิเล็กทรอนิกส์ | รองรับการทำงานการใส่ชิ้นส่วนอัตโนมัติอย่างต่อเนื่อง |
| การซ่อมแซมอุปกรณ์ | ใช้ระหว่างการแก้ไขปัญหาข้อผิดพลาดในการควบคุมการเคลื่อนไหว |
| ผู้ใช้ทั่วไป ได้แก่: | โรงงานประกอบอิเล็กทรอนิกส์ |
| สายการผลิตชิ้นส่วนแบบ Through-Hole | โรงงานผลิต EMS |
| แผนกบำรุงรักษาอุปกรณ์ Universal AI | บริษัทซ่อมแซมอิเล็กทรอนิกส์อุตสาหกรรม |
| บริษัทปรับปรุงอุปกรณ์มือสอง | ผู้จัดจำหน่ายอะไหล่ |
| ทีมวิศวกรรมโรงงานที่บำรุงรักษาอุปกรณ์การใส่ชิ้นส่วนเก่า | วิธีการทำงาน |
1. คำสั่งการเคลื่อนที่
เครื่องจักรจะเปรียบเทียบการเคลื่อนที่จริงกับการเคลื่อนที่ที่สั่งการ
หากมีความแตกต่างระหว่างการเคลื่อนที่ที่สั่งการและการเคลื่อนที่จริง ระบบเซอร์โวจะปรับการทำงานของมอเตอร์จนกว่าจะถึงตำแหน่งที่ต้องการ
กระบวนการควบคุมการเคลื่อนที่
ขั้นตอน
ฟังก์ชันหลัก
ตัวควบคุมเครื่องจักร
สร้างคำสั่งตำแหน่ง
วงจรควบคุมแกน
ประมวลผลความต้องการการเคลื่อนที่
| 48228001 เซอร์โวแอมพลิฟายเออร์ | ควบคุมเอาต์พุตไดรฟ์มอเตอร์ | 4 |
| เซอร์โวมอเตอร์ | สร้างการเคลื่อนที่เชิงกล | 5 |
| กลไกแกน | เคลื่อนย้ายชุดประกอบเครื่องจักร | 6 |
| ตัวเข้ารหัส / อุปกรณ์ป้อนกลับ | รายงานการเคลื่อนที่จริง | 7 |
| ตัวควบคุม | แก้ไขความแตกต่างของตำแหน่ง | เนื่องจากแอมพลิฟายเออร์เป็นเพียงองค์ประกอบหนึ่งในวงจรควบคุมนี้ การแก้ไขปัญหาควรประเมินระบบทั้งหมด แทนที่จะเปลี่ยนไดรฟ์เพียงเพราะสัญญาณเตือนแกน |
| อาการความล้มเหลวทั่วไป | เซอร์โวแอมพลิฟายเออร์ที่ชำรุดหรือเก่าอาจแสดงอาการที่แตกต่างกันไปขึ้นอยู่กับสภาพของเครื่องจักร | อาการที่เป็นไปได้ ได้แก่: |
| แกน Y ไม่เคลื่อนที่ระหว่างการเริ่มต้นทำงาน | การเคลื่อนที่ของแกนหยุดกะทันหันระหว่างการผลิต | สัญญาณเตือนเซอร์โวซ้ำ ๆ เกิดขึ้น |
| การตอบสนองของมอเตอร์ไม่สม่ำเสมอ | การเร่งความเร็วของแกนไม่สม่ำเสมอ | เครื่องจักรไม่สามารถทำตามลำดับการโฮมได้ |
ตำแหน่งไม่เสถียร
เครื่องจักรทำงานหลังจากการรีสตาร์ท แต่ก็ล้มเหลวอีกครั้งในภายหลัง
วิธีเลือก
, ไม่ใช่แค่ยี่ห้อเครื่องจักร
ตรวจสอบว่ายูนิตเดิมแสดง:
การจับคู่หมายเลขชิ้นส่วนเป็นขั้นตอนแรกในการระบุตัวเปลี่ยนที่ถูกต้อง
หากมี ให้เปรียบเทียบการอ้างอิง Electro-Craft:
3. ตรวจสอบรุ่นเครื่องจักรระบุรุ่นเครื่องจักร Universal AI ที่แน่นอนการอ้างอิงชิ้นส่วนที่มีอยู่เชื่อมโยง 48228001 กับอุปกรณ์ Universal AI และระบุการใช้งานในระบบแกน X-Y ของ 6380B
ระบุว่าแอมพลิฟายเออร์ติดตั้งอยู่ที่:
Electro-Craft 48228001 / 9101-1748 เซอร์โวแอมพลิฟายเออร์สำหรับเครื่องจักร Universal AI ของคุณ
แกน X,
หรือตำแหน่งเครื่องจักรอื่น
อย่าสันนิษฐานว่าการกำหนดค่าเครื่องจักรทุกเครื่องใช้แอมพลิฟายเออร์เดียวกันในตำแหน่งเดียวกันเป๊ะ
ตรวจสอบ:
ข้อมูลจำเพาะอินพุต
รูปแบบขั้วต่อ
6. ส่งรูปถ่ายที่ชัดเจน
รูปถ่ายที่ต้องการ
ตรวจสอบการกำหนดค่าอินเทอร์เฟซ
| ตำแหน่งการติดตั้งเครื่องจักร | ช่วยระบุการใช้งานแกน |
| ยูนิตที่ชำรุดอยู่ | ช่วยหลีกเลี่ยงความผิดพลาดในการสั่งซื้อ |
| 7. ยืนยันข้อกำหนดสภาพ | ขึ้นอยู่กับความพร้อมใช้งาน ผู้ซื้ออาจต้องการยูนิตที่ยังไม่ได้ใช้ ผ่านการซ่อมแซม ผ่านการทดสอบ หรือยูนิตเปลี่ยน ควรยืนยันสภาพให้ชัดเจนก่อนจัดส่ง |
| รายการตรวจสอบการสั่งซื้อ | ก่อนขอใบเสนอราคา โปรดให้ข้อมูลให้มากที่สุดเท่าที่จะทำได้: |
| ข้อมูล | แนะนำ |
| หมายเลขชิ้นส่วน | 48228001 |
| หมายเลขอ้างอิง | 9101-1748 หากแสดง |
Universal
จำเป็น
| แกน | Y / X-Y / ตำแหน่งการติดตั้ง |
| ปริมาณ | Electro-Craft 48228001 / 9101-1748 เซอร์โวแอมพลิฟายเออร์สำหรับเครื่องจักร Universal AI ของคุณ |
| รูปถ่ายยูนิตเดิม | แนะนำอย่างยิ่ง |
| รูปถ่ายป้ายชื่อ | แนะนำอย่างยิ่ง |
| สภาพที่ต้องการ | คำถามที่พบบ่อย |
| ปลายทางการจัดส่ง | จำเป็นสำหรับการเสนอราคาค่าจัดส่ง |
| การให้ข้อมูลที่สมบูรณ์ช่วยลดความเสี่ยงในการเลือกรุ่นที่เข้ากันไม่ได้ และช่วยให้การยืนยันทางเทคนิคเร็วขึ้น | คำถามที่พบบ่อย |
| Q1: ฟังก์ชันหลักของ Electro-Craft 48228001 คืออะไร? | โดยทั่วไปจะถูกระบุในรายการอะไหล่สำรอง AI ว่าเป็นเซอร์โวแอมพลิฟายเออร์แกน Y ในขณะที่รายการชิ้นส่วน Universal AI ที่ละเอียดอีกรายการหนึ่งระบุว่า 48228001 เป็น DC เซอร์โวแอมพลิฟายเออร์ที่ใช้สำหรับแกน X-Y ของการกำหนดค่า 6380B ดังนั้น ตำแหน่งการติดตั้งจริงควรได้รับการยืนยันจากเครื่องจักรและแอมพลิฟายเออร์เดิมก่อนทำการสั่งซื้อ |
| Q2: 48228001 เป็นไดรเวอร์มอเตอร์แกน Y โดยเฉพาะหรือไม่? | โดยทั่วไปจะถูกระบุในรายการอะไหล่สำรอง AI ว่าเป็นเซอร์โวแอมพลิฟายเออร์แกน Y ในขณะที่รายการชิ้นส่วน Universal AI ที่ละเอียดอีกรายการหนึ่งระบุว่า 48228001 เป็น DC เซอร์โวแอมพลิฟายเออร์ที่ใช้สำหรับแกน X-Y ของการกำหนดค่า 6380B ดังนั้น ตำแหน่งการติดตั้งจริงควรได้รับการยืนยันจากเครื่องจักรและแอมพลิฟายเออร์เดิมก่อนทำการสั่งซื้อ |
| Q3: 9101-1748 เกี่ยวข้องกับหมายเลขชิ้นส่วน 48228001 หรือไม่? | ใช่ การอ้างอิงการซ่อมแซมและอะไหล่ในอุตสาหกรรมระบุว่าหมายเลขชิ้นส่วน Universal Instruments |
| 48228001 | เป็น |
แอมพลิฟายเออร์ Electro-Craft ที่มีหมายเลขอ้างอิง 9101-1748
แนะนำให้วินิจฉัยก่อน สัญญาณเตือนเซอร์โวอาจเกิดจากปัญหาเกี่ยวกับมอเตอร์ ตัวเข้ารหัส สายเคเบิล ขั้วต่อ ตัวควบคุม แหล่งจ่ายไฟ หรือแกนกลไก การยืนยันแหล่งที่มาของข้อผิดพลาดก่อนการเปลี่ยนช่วยหลีกเลี่ยงการเปลี่ยนส่วนประกอบโดยไม่จำเป็น
โปรดระบุหมายเลขชิ้นส่วน รุ่นเครื่องจักร Universal AI ตำแหน่งแกน ปริมาณ และรูปถ่ายที่ชัดเจนของป้ายชื่อและขั้วต่อแอมพลิฟายเออร์เดิม สิ่งนี้ช่วยให้สามารถตรวจสอบการกำหนดค่าและความเข้ากันได้ก่อนเสนอราคาและจัดส่ง
กำลังมองหา Electro-Craft 48228001 / 9101-1748 เซอร์โวแอมพลิฟายเออร์สำหรับเครื่องจักร Universal AI ของคุณ?ส่ง รุ่นเครื่องจักร ปริมาณที่ต้องการ รูปถ่ายแอมพลิฟายเออร์เดิม และข้อมูลป้ายชื่อ
สำหรับความต้องการบำรุงรักษาเครื่องจักรเร่งด่วน โปรดระบุคำอธิบายข้อผิดพลาดของเครื่องจักรปัจจุบันและตำแหน่งการติดตั้ง เพื่อให้สามารถตรวจสอบเซอร์โวแอมพลิฟายเออร์ที่ร้องขอได้อย่างมีประสิทธิภาพมากขึ้น
