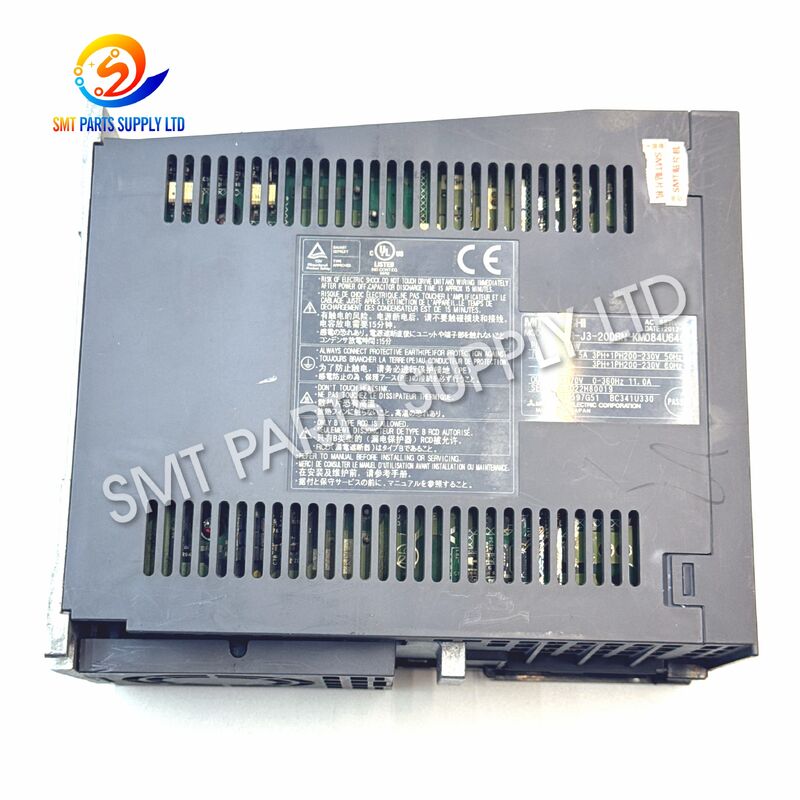

JUKI FX-3R Y Servo Amplifier MR-J3-200BN-KM084U646 40104696

The JUKI 40104696 MR-J3-200BN-KM084U646 Y Servo Amplifier เป็นไดรฟ์เซอร์โวขนาด 2kW ที่ออกแบบมาสำหรับระบบการเคลื่อนที่แกน Y ของเครื่องวางชิ้นส่วน SMT รุ่น JUKI FX-3R และ FX-3RA การระบุรุ่นที่สมบูรณ์ รวมถึง ส่วนต่อท้าย KM084U646 มีความสำคัญเมื่อเลือกอะไหล่ทดแทน เนื่องจากเซอร์โวแอมพลิฟายเออร์ MR-J3 ที่คล้ายกันอาจมีการกำหนดค่าเฉพาะสำหรับเครื่องจักรหรือการใช้งานแกนที่แตกต่างกัน เอกสารอ้างอิงชิ้นส่วนอุตสาหกรรมระบุ 40104696 ว่าเป็นแอมพลิฟายเออร์แกน Y ขนาด 2kW สำหรับ FX-3R/FX-3RA โดยเฉพาะ

หน่วยนี้ใช้พื้นฐานจากแพลตฟอร์ม MELSERVO-J3 MR-J3-200BN ของ Mitsubishi Electric MR-J3-200BN รุ่นมาตรฐานมีกำลังไฟ 2kW ใช้การสื่อสาร SSCNET III อยู่ในคลาส 200V และออกแบบมาสำหรับการควบคุมเซอร์โวประสิทธิภาพสูง

สำหรับโรงงาน SMT ที่ดูแลรักษาเครื่องจักร JUKI ซีรีส์ FX แอมพลิฟายเออร์นี้เป็นอะไหล่สำคัญสำหรับการแก้ไขปัญหาเกี่ยวกับสัญญาณเตือนเซอร์โวแกน Y ความล้มเหลวในการเคลื่อนที่ การวางตำแหน่งที่ไม่เสถียร หรือการหยุดทำงานของเครื่องจักรที่เกี่ยวข้องกับแอมพลิฟายเออร์

สาเหตุ

เซอร์โวแอมพลิฟายเออร์ทำงานอย่างต่อเนื่องในระหว่างการผลิต SMT โดยควบคุมความเร็ว แรงบิด การเร่ง ความหน่วง และการวางตำแหน่งของเซอร์โวมอเตอร์ซ้ำๆ ชั่วโมงการทำงานที่ยาวนานร่วมกับสภาวะทางไฟฟ้าและสิ่งแวดล้อมอาจนำไปสู่ปัญหาระบบเซอร์โวได้ในที่สุด

สาเหตุทั่วไปที่อาจต้องตรวจสอบหรือเปลี่ยนใหม่ ได้แก่:

• การสัมผัสความร้อนเป็นเวลานานภายในตู้ไฟฟ้า
• การระบายอากาศไม่ดีหรือการไหลเวียนของอากาศเย็นถูกปิดกั้น
• แรงดันไฟฟ้าอินพุตผิดปกติหรือสภาวะแหล่งจ่ายไฟไม่เสถียร
• ส่วนประกอบอิเล็กทรอนิกส์ภายในที่เสื่อมสภาพ
• การเชื่อมต่อมอเตอร์, เอ็นโค้ดเดอร์ หรือการสื่อสารหลวม
• สายเคเบิลเซอร์โวมอเตอร์เสียหาย
• แรงต้านเชิงกลมากเกินไปบนแกน Y
• ปัญหาการสื่อสารระหว่างคอนโทรลเลอร์การเคลื่อนที่และแอมพลิฟายเออร์
• การต่อสายดินไม่ถูกต้องหรือสัญญาณรบกวนทางไฟฟ้า
• การซ่อมแซมก่อนหน้านี้โดยใช้แอมพลิฟายเออร์เวอร์ชันที่ไม่เข้ากัน

สัญญาณเตือนเซอร์โวไม่ได้หมายความว่าแอมพลิฟายเออร์เองเสียโดยอัตโนมัติ ควรตรวจสอบมอเตอร์ สายเคเบิล คอนโทรลเลอร์ เครือข่ายการสื่อสาร และแกนเชิงกลก่อนเปลี่ยนหน่วย

วิธีแก้ไข

เมื่อการแก้ไขปัญหายืนยันความล้มเหลวที่เกี่ยวข้องกับแอมพลิฟายเออร์ อะไหล่ทดแทนที่ถูกต้องควรตรงกับการกำหนดค่าเครื่องจักรเดิมให้มากที่สุด

สำหรับการใช้งานนี้ ให้ตรวจสอบการระบุข้อมูลต่อไปนี้:

การใช้หมายเลขชิ้นส่วนเต็มและส่วนต่อท้ายแอมพลิฟายเออร์ที่สมบูรณ์ช่วยลดความเสี่ยงในการสั่งซื้อเวอร์ชันแกน X ที่ไม่ถูกต้องหรือเซอร์โวไดรฟ์ MR-J3 ที่มีลักษณะคล้ายกัน

ก่อนการติดตั้ง ช่างเทคนิคควรตรวจสอบมอเตอร์แกน Y, สายเคเบิลมอเตอร์, การเชื่อมต่อข้อเสนอแนะ, สายเคเบิลสื่อสาร, การต่อสายดิน, แหล่งจ่ายไฟ และการเคลื่อนที่เชิงกล การแก้ไขปัญหาภายนอกก่อนติดตั้งแอมพลิฟายเออร์ทดแทนสามารถช่วยป้องกันสัญญาณเตือนซ้ำได้

ข้อมูลจำเพาะ

ข้อมูลจำเพาะผลิตภัณฑ์

แพลตฟอร์ม Mitsubishi MR-J3-200BN รุ่นมาตรฐานถูกระบุว่าเป็น 2kW SSCNET III servo amplifier พร้อมอินพุตวงจรหลัก AC 200–230V สามเฟส, เอาต์พุตเซอร์โว AC 170V สามเฟส, กระแสเอาต์พุตที่กำหนด 11A และการควบคุม PWM/กระแสคลื่นไซน์ ข้อมูลจำเพาะเหล่านี้เป็นรุ่นพื้นฐาน ควรตรวจสอบ เวอร์ชัน KM084U646 ที่เฉพาะเจาะจงสำหรับเครื่องจักรกับป้ายชื่อเดิมเสมอ ก่อนทำการเปลี่ยน.

ข้อมูลอ้างอิงทางเทคนิค MR-J3-200BN รุ่นพื้นฐาน

การเปรียบเทียบเซอร์โวแอมพลิฟายเออร์ที่เกี่ยวข้อง

เอกสารอ้างอิงชิ้นส่วนแยก 40104696 / KM084U646 เป็นเวอร์ชันแกน Y และ 40104695 / KM084U645 เป็นเวอร์ชันแกน X สำหรับอุปกรณ์ FX-3R/FX-3RA ดังนั้นลักษณะที่คล้ายกันหรือกำลังไฟที่เท่ากันจึงไม่ควรใช้เป็นเกณฑ์การเลือกเพียงอย่างเดียว

สำคัญ: รุ่นเหล่านี้ไม่ควรถือว่าสามารถใช้แทนกันได้โดยอัตโนมัติ ควรตรวจสอบรุ่นเครื่องจักร, แกน, หมายเลขชิ้นส่วน JUKI, รุ่นเซอร์โวที่สมบูรณ์, การกำหนดค่าคอนเนคเตอร์ และป้ายชื่อแอมพลิฟายเออร์เดิมเสมอ

การใช้งาน

JUKI 40104696 servo amplifier ส่วนใหญ่ใช้ในระบบควบคุมการเคลื่อนที่แกน Y ของอุปกรณ์วางชิ้นส่วน SMT ของ JUKI ที่เข้ากันได้

การใช้งานทั่วไป

ในระหว่างการผลิตปกติ เครื่องจักรวางชิ้นส่วนจะทำการเคลื่อนที่ความเร็วสูงและรอบการวางตำแหน่งซ้ำๆ เซอร์โวแอมพลิฟายเออร์จะจ่ายพลังงานไฟฟ้าที่ควบคุมไปยังเซอร์โวมอเตอร์ที่เกี่ยวข้องตามคำสั่งจากระบบควบคุมเครื่องจักร

สิ่งนี้ทำให้แอมพลิฟายเออร์มีความสำคัญอย่างยิ่งในโรงงานที่ผลิตชิ้นส่วนอิเล็กทรอนิกส์สำหรับยานยนต์, อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค, แผงควบคุมอุตสาหกรรม, อุปกรณ์สื่อสาร, ผลิตภัณฑ์ LED, อิเล็กทรอนิกส์กำลัง และการประกอบ PCB อื่นๆ

วิธีการทำงาน

เซอร์โวแอมพลิฟายเออร์ทำงานระหว่างคอนโทรลเลอร์การเคลื่อนที่ของเครื่องจักรและเซอร์โวมอเตอร์

ขั้นแรก คอนโทรลเลอร์เครื่องจักรจะคำนวณการเคลื่อนที่แกน Y ที่ต้องการตามโปรแกรมการวางชิ้นส่วน จากนั้นคำสั่งตำแหน่ง, ความเร็ว, การเร่ง และเวลาจะถูกส่งผ่านเครือข่ายควบคุมเซอร์โว

แพลตฟอร์ม MR-J3-B รองรับ การสื่อสารด้วยแสง SSCNET III ซึ่ง Mitsubishi ออกแบบมาสำหรับการสื่อสารเซอร์โวแบบซิงโครไนซ์ความเร็วสูงและการทนทานต่อสัญญาณรบกวนทางไฟฟ้าที่ดีขึ้น

หลังจากได้รับคำสั่งการเคลื่อนที่ แอมพลิฟายเออร์จะควบคุมเอาต์พุตไฟฟ้าที่ส่งไปยังเซอร์โวมอเตอร์ จากนั้นมอเตอร์จะขับเคลื่อนระบบแกน Y เชิงกล

ข้อเสนอแนะจากเอ็นโค้ดเดอร์ช่วยให้ระบบควบคุมสามารถเปรียบเทียบการเคลื่อนที่ที่สั่งการกับการเคลื่อนที่จริงของมอเตอร์ ระบบเซอร์โวจะแก้ไขความแตกต่างอย่างต่อเนื่อง ช่วยให้เครื่องจักรบรรลุการวางตำแหน่งที่ทำซ้ำได้ในระหว่างการวางชิ้นส่วน

ลำดับการควบคุมทั่วไปคือ:

Motion Controller → Servo Communication → Servo Amplifier → Servo Motor → Mechanical Y Axis → Encoder Feedback

หากแอมพลิฟายเออร์ไม่สามารถประมวลผลคำสั่งได้อย่างถูกต้องหรือควบคุมกำลังมอเตอร์ได้ เครื่องจักรอาจสร้างสัญญาณเตือนเซอร์โว, ไม่สามารถเปิดใช้งานแกนได้ หรือหยุดการเคลื่อนที่ของแกน Y

วิธีการเลือก

1. จับคู่หมายเลขชิ้นส่วน JUKI

การระบุที่ต้องการสำหรับผลิตภัณฑ์นี้คือ:

40104696

อย่าสั่งซื้อเพียงแค่ดูจากรูปลักษณ์ภายนอก

2. ตรวจสอบรุ่นที่สมบูรณ์

ยืนยันการทำเครื่องหมายเต็ม:

MR-J3-200BN-KM084U646

ส่วนต่อท้ายมีความสำคัญเนื่องจาก MR-J3 เวอร์ชันที่ปรับแต่งเองอาจมีการใช้งานที่แตกต่างกัน

3. ยืนยันเครื่องจักร

ผลิตภัณฑ์นี้ระบุสำหรับ:

JUKI FX-3R / FX-3RA.

4. ยืนยันแกน

เวอร์ชันนี้ใช้สำหรับ แกน Y.

อย่าสับสนกับ 40104695 MR-J3-200BN-KM084U645, ซึ่งระบุสำหรับการใช้งานแกน X

5. ยืนยันกำลังไฟที่กำหนด

ความจุที่ต้องการคือ:

2kW

แอมพลิฟายเออร์พื้นฐาน MR-J3-200BN รุ่นมาตรฐานยังถูกระบุโดย Mitsubishi ว่าเป็นรุ่น 2kW

6. เปรียบเทียบป้ายชื่อเดิม

ก่อนสั่งซื้อ โปรดส่งรูปถ่ายที่ชัดเจนของแอมพลิฟายเออร์ที่มีอยู่ โดยแสดง:

• หมายเลขรุ่นที่สมบูรณ์
• หมายเลขชิ้นส่วน JUKI
• รุ่นเครื่องจักร
• กำลังไฟที่กำหนด
• บริเวณคอนเนคเตอร์
• ข้อมูลป้ายชื่อเดิม

7. ตรวจสอบระบบเซอร์โวที่สมบูรณ์

หากเครื่องจักรมีสัญญาณเตือนเซอร์โวซ้ำ ควรตรวจสอบมอเตอร์, สายเคเบิล, คอนเนคเตอร์, ระบบสื่อสาร, สภาพการระบายความร้อน, แหล่งจ่ายไฟ และแกนเชิงกล ก่อนเปลี่ยนแอมพลิฟายเออร์

คำถามที่พบบ่อย

Q1: JUKI 40104696 ใช้กับเครื่องจักรใด?

40104696 MR-J3-200BN-KM084U646 ถูกระบุว่าเป็นเซอร์โวแอมพลิฟายเออร์แกน Y ขนาด 2kW สำหรับเครื่องวางชิ้นส่วน SMT รุ่น JUKI FX-3R และ FX-3RA ควรยืนยันป้ายชื่อแอมพลิฟายเออร์เดิมก่อนสั่งซื้อเสมอ

Q2: MR-J3-200BN-KM084U646 เป็นเซอร์โวแอมพลิฟายเออร์ 2kW หรือไม่?

ใช่ หน่วยที่เฉพาะเจาะจงสำหรับการใช้งานถูกระบุว่าเป็น 2kW ในขณะที่ Mitsubishi ระบุแพลตฟอร์มพื้นฐาน MR-J3-200BN รุ่นมาตรฐานอย่างเป็นทางการว่าเป็นเซอร์โวแอมพลิฟายเออร์ SSCNET III คลาส 200V ขนาด 2kW

Q3: MR-J3-200BN สามารถใช้แทน MR-J3-200BN-KM084U646 ได้โดยตรงหรือไม่?

ไม่ควรใช้เพียงแค่รุ่นพื้นฐานเพื่อยืนยันความเข้ากันได้ ควรตรวจสอบส่วนต่อท้าย KM084U646 ที่สมบูรณ์, หมายเลขชิ้นส่วน JUKI 40104696, รุ่นเครื่องจักร, การใช้งานแกน Y, คอนเนคเตอร์ และป้ายชื่อเดิมทั้งหมด ก่อนทำการเปลี่ยน

Q4: ปัญหาใดบ้างที่อาจบ่งชี้ถึงความผิดปกติของไดรฟ์เซอร์โวแกน Y?

อาการที่เป็นไปได้ ได้แก่ สัญญาณเตือนเซอร์โว, ไม่สามารถเปิดใช้งานแกน Y ได้, การเคลื่อนที่ผิดปกติ, เครื่องหยุดทำงานเป็นครั้งคราว, การวางตำแหน่งไม่เสถียร, ความผิดพลาดในการสื่อสาร หรือการสูญเสียการเคลื่อนที่ของแกน Y โดยสมบูรณ์ ควรตรวจสอบปัญหาเกี่ยวกับมอเตอร์, สายเคเบิล, แหล่งจ่ายไฟ และกลไกด้วย

Q5: ข้อมูลใดบ้างที่จำเป็นสำหรับการเสนอราคา?

โปรดระบุ 40104696, MR-J3-200BN-KM084U646, รุ่นเครื่องจักร, ปริมาณที่ต้องการ, สภาพที่ต้องการ, ประเทศปลายทาง และรูปถ่ายป้ายชื่อแอมพลิฟายเออร์เดิมที่ชัดเจน ข้อมูลนี้ช่วยให้เรายืนยันชิ้นส่วนที่ถูกต้องก่อนเสนอราคา
