| ชื่อแบรนด์: | Panasonic |
| หมายเลขรุ่น: | N610119486AB |

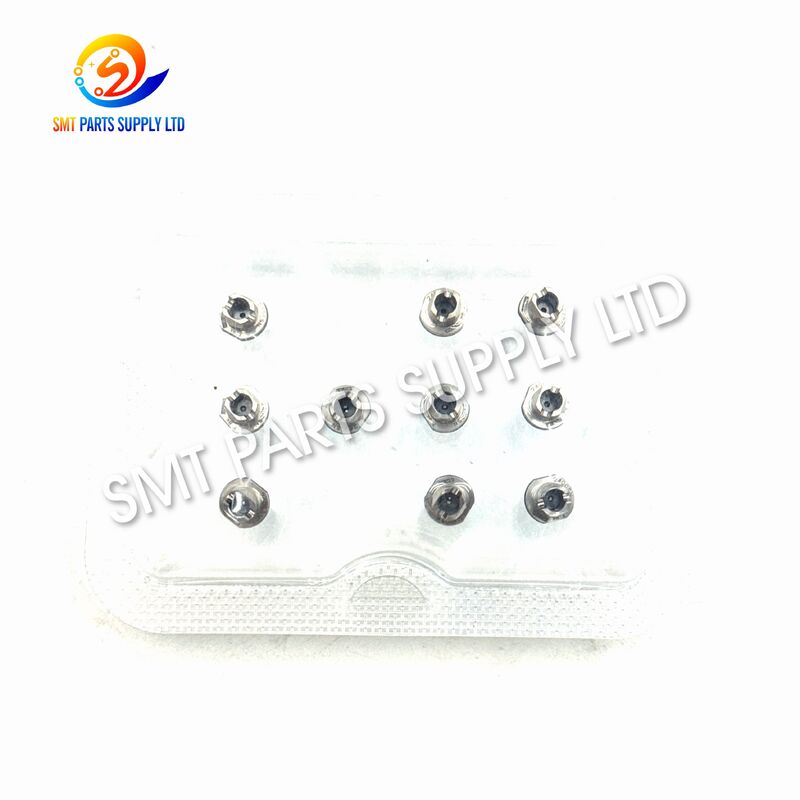

พานาโซนิค 240CSN เซรามิก SMT หัวฉีด CM DT NPM N610119486AB
หัวฉีด SMT เซรามิกของ Panasonic 240CSN ซึ่งระบุโดยหมายเลขชิ้นส่วน N610119486AB ได้รับการออกแบบมาเพื่อการรับสุญญากาศ การขนส่ง การจัดตำแหน่ง และการจัดวางส่วนประกอบที่ยึดบนพื้นผิวที่เข้ากันได้ โดยทั่วไปจะใช้กับการกำหนดค่าเครื่องรับและวาง CM, DT และ NPM บางรุ่นซึ่งมีหัวหัวฉีดที่เหมาะสม
หัวฉีดมีปลายปิ๊กอัพเซรามิกที่มีเส้นผ่านศูนย์กลางภายนอก Ø2.4 มม. และช่องเปิดสุญญากาศ Ø1.8 มม. โครงสร้างนี้ให้พื้นที่สัมผัสที่เหมาะสมสำหรับส่วนประกอบชิปขนาดกลางที่เลือก รวมถึงแพ็คเกจตัวต้านทานหรือตัวเก็บประจุ 3216 และ 4532 ทั่วไป และส่วนประกอบแทนทาลัมที่เข้ากันได้
ออกแบบมาเพื่อการเปลี่ยนการผลิต การบำรุงรักษาเชิงป้องกัน การปรับปรุงสายการผลิต และสินค้าคงคลังอะไหล่ หัวฉีด 240CSN ช่วยให้ผู้ผลิตรักษาประสิทธิภาพการรับที่มั่นคง และลดการหยุดชะงักที่เกิดจากการสึกหรอ อุดตัน แตกร้าว หรือเลือกหัวฉีดไม่ถูกต้อง
ความเข้ากันได้ขั้นสุดท้ายควรได้รับการยืนยันตามรุ่นของเครื่องจักร ประเภทการจัดวางหัว หมายเลขหัวฉีดที่มีอยู่ ขนาดส่วนประกอบ รูปร่างพื้นผิวด้านบน และพารามิเตอร์การผลิต
| รายการ | ข้อมูลผลิตภัณฑ์ |
|---|---|
| การอ้างอิงแบรนด์ผลิตภัณฑ์ | พานาโซนิค |
| รุ่นสินค้า | 240CSN |
| หมายเลขชิ้นส่วนหลัก | N610119486AB |
| หมวดหมู่สินค้า | หัวฉีดหยิบและวาง SMT |
| ประเภททิป | ทิปปิ๊กอัพสุญญากาศเซรามิก |
| เส้นผ่านศูนย์กลางภายนอกที่กำหนด | Ø2.4 มม |
| การเปิดสุญญากาศที่กำหนด | Ø1.8 มม |
| ตัวอย่างส่วนประกอบทั่วไป | 3216 R/C, 4532 R/C, TAN-X |
| ตระกูลเครื่องจักรที่เข้ากันได้ | การกำหนดค่า CM, DT และ NPM ที่เลือก |
| ฟังก์ชั่นหลัก | การหยิบและการวางส่วนประกอบ |
| ตำแหน่งการติดตั้ง | สถานีหัวฉีดตำแหน่งที่เข้ากันได้ |
| แอปพลิเคชัน | การผลิตอุปกรณ์อิเล็กทรอนิกส์ SMT |
| วัตถุประสงค์ในการจัดหา | การเปลี่ยน การบำรุงรักษา และสินค้าคงคลังอะไหล่ |
| ผลประโยชน์ | มูลค่าการผลิต |
| เคล็ดลับปิ๊กอัพเซรามิก | ให้พื้นผิวสัมผัสที่แข็งและมั่นคงสำหรับรอบการวางตำแหน่งซ้ำๆ |
| เส้นผ่านศูนย์กลางปลายที่กำหนด | รองรับการสัมผัสที่สม่ำเสมอกับพื้นผิวส่วนประกอบที่เข้ากันได้ |
| ควบคุมการเปิดสุญญากาศ | ช่วยรักษาการดูดที่มั่นคงระหว่างการดูดและการเคลื่อนย้าย |
| การระบุรุ่นที่ชัดเจน | ลดความยุ่งยากในการสั่งซื้อ การจัดเก็บ และการจัดการการบำรุงรักษา |
| โครงสร้างที่ถอดเปลี่ยนได้ | ช่วยให้เปลี่ยนหัวฉีดได้โดยไม่ต้องเปลี่ยนหัวทั้งหมด |
| การอ้างอิงเครื่องแบบกว้าง | ใช้ได้กับการกำหนดค่าส่วนหัว CM, DT และ NPM ที่เลือก |
| สนับสนุนการบำรุงรักษา | ช่วยคืนความเสถียรของการรับหลังจากการสึกหรอของหัวฉีดหรือการปนเปื้อน |
| บรรจุภัณฑ์ส่งออก | เหมาะสำหรับการจำหน่ายอะไหล่ในต่างประเทศ |
หัวฉีดหยิบและวางเป็นส่วนประกอบขนาดเล็ก แต่ส่งผลโดยตรงต่อความน่าเชื่อถือในการหยิบจับ ความเสถียรของส่วนประกอบ การจดจำการมองเห็น ความแม่นยำในการวางตำแหน่ง และความต่อเนื่องในการผลิต
เมื่อหัวฉีดชำรุด อุดตัน เสียหาย หรือไม่เหมาะสมกับส่วนประกอบ เครื่องจักรอาจสร้างข้อผิดพลาดซ้ำๆ แม้ว่าระบบอื่นจะทำงานอย่างถูกต้องก็ตาม
การสัมผัสกับส่วนประกอบอย่างต่อเนื่องสามารถค่อยๆ เปลี่ยนโปรไฟล์ของปลายหัวฉีดได้ การสึกหรออาจลดพื้นผิวการซีลที่มีอยู่และทำให้เกิดการดูดสูญญากาศที่ไม่เสถียร
ผลลัพธ์โดยทั่วไป ได้แก่:
ฝุ่น คราบกาว ตะกั่วบัดกรี เศษบรรจุภัณฑ์ และอนุภาคส่วนประกอบขนาดเล็กสามารถเข้าไปในช่องสุญญากาศภายในได้
หัวฉีดที่ถูกบล็อกบางส่วนอาจยังดูดจับส่วนประกอบบางส่วนได้ แต่แรงดูดอาจไม่สม่ำเสมอ ทำให้ระบุข้อผิดพลาดระหว่างการผลิตได้ยาก
ทิปเซรามิกให้ความเสถียรของขนาดที่ดีเยี่ยม แต่อาจได้รับความเสียหายจากการกระแทก การจัดการที่ไม่ถูกต้อง การชนกันของเครื่องจักร หรือแรงในการติดตั้งที่มากเกินไป
แม้แต่รอยแตกเล็กๆ ก็อาจส่งผลต่อ:
หัวฉีดที่มีขนาดเล็กเกินไปอาจให้พื้นที่สัมผัสหรือแรงยึดสุญญากาศไม่เพียงพอ
หัวฉีดที่มีขนาดใหญ่เกินไปอาจสัมผัสกับ:
การเลือกหัวฉีดที่ถูกต้องจะต้องพิจารณามากกว่าความยาวและความกว้างของส่วนประกอบ
หัวฉีดที่เหมาะสมยังคงทำงานได้ไม่ดีเมื่อตำแหน่งปิ๊กอัพที่ตั้งโปรแกรมไว้ไม่ได้อยู่ตรงกลางบนพื้นผิวส่วนประกอบที่มั่นคง
การรับสินค้านอกศูนย์อาจทำให้:
สุญญากาศที่ไม่เพียงพออาจทำให้ส่วนประกอบหล่นระหว่างการเคลื่อนย้าย
สุญญากาศที่มากเกินไปอาจทำให้การปล่อยส่วนประกอบช้าลงหรือเพิ่มความเสี่ยงในการหยิบชิ้นส่วนบาง ๆ หลายชิ้นจากบรรจุภัณฑ์ที่ไม่เหมาะสม
หากความสูงของปิ๊กอัพต่ำเกินไป หัวฉีดอาจกดมากเกินไปกับส่วนประกอบหรือช่องป้อน
หากความสูงของปิ๊กอัพสูงเกินไป หัวฉีดอาจไม่สร้างการปิดผนึกที่สมบูรณ์กับพื้นผิวส่วนประกอบ
ปัญหาการดึงไม่ได้เกิดจากหัวฉีดเสมอไป ตัวป้อนสึกหรอ ตำแหน่งเทปไม่ถูกต้อง ช่องส่วนประกอบไม่มั่นคง หรือปัญหาเทปปิด อาจทำให้เกิดอาการคล้ายกันได้
ดังนั้นหัวฉีด ตัวป้อน ระบบสุญญากาศ การสอบเทียบหัว การตั้งค่าวิชั่น และโปรแกรมจึงควรได้รับการตรวจสอบร่วมกัน
| อาการการผลิต | สาเหตุที่เกี่ยวข้องกับหัวฉีดที่เป็นไปได้ |
| ข้อผิดพลาดในการรับสินค้าบ่อยครั้ง | ช่องเปิดสูญญากาศอุดตันหรือพื้นผิวกระบะสึก |
| ส่วนประกอบลดลงระหว่างการเคลื่อนไหว | การปิดผนึกไม่เพียงพอหรือขนาดหัวฉีดไม่ถูกต้อง |
| ส่วนประกอบจะหมุนหลังการหยิบ | กระบะนอกศูนย์หรือหน้าสัมผัสหัวฉีดไม่สม่ำเสมอ |
| การรับรู้การมองเห็นล้มเหลว | ตำแหน่งส่วนประกอบไม่เสถียรหรือหัวฉีดสกปรก |
| การชดเชยตำแหน่ง | การสึกหรอของหัวฉีด การเบี่ยงเบนหนีศูนย์ หรือการสอบเทียบที่ไม่ถูกต้อง |
| ความเสียหายของพื้นผิวส่วนประกอบ | แรงกดดึงมากเกินไปหรือขนาดปลายไม่เหมาะสม |
| วงจรการผลิตช้า | การแก้ไขการรับหรือการรับรู้ซ้ำหลายครั้ง |
| การปล่อยที่ผิดปกติ | ช่องที่ปนเปื้อนหรือจังหวะสุญญากาศที่ไม่เหมาะสม |
| สัญญาณเตือนหัวฉีดของเครื่อง | ปัญหาการติดตั้งหรือการจดจำหัวฉีดไม่ถูกต้อง |
| อายุการใช้งานหัวฉีดสั้น | การชน การบังคับควบคุมไม่ดี หรือการบำรุงรักษาที่ไม่ถูกต้อง |
การติดตั้งหัวฉีด 240CSN ที่ถูกต้องสามารถช่วยคืนส่วนติดต่อปิ๊กอัพที่ต้องการระหว่างส่วนหัวของตำแหน่งและส่วนประกอบที่เข้ากันได้
ปลายเซรามิกให้พื้นผิวสัมผัสที่ควบคุมได้ ในขณะที่ช่องเปิดสุญญากาศ Ø1.8 มม. ช่วยให้แรงดันลบจับส่วนประกอบระหว่างการถ่ายโอน
เมื่อเลือกและติดตั้งอย่างถูกต้อง หัวฉีดสามารถช่วยปรับปรุง:
พื้นผิวปิ๊กอัพที่เหมาะสมจะสร้างการสัมผัสระหว่างหัวฉีดและส่วนประกอบที่สอดคล้องกันมากขึ้น
การไหลของสุญญากาศที่เสถียรช่วยให้ส่วนประกอบติดแน่นในระหว่างการเร่งความเร็ว การหมุน การตรวจสอบด้วยภาพ และการเคลื่อนไปทาง PCB
ตำแหน่งหยิบและการวางแนวส่วนประกอบที่สม่ำเสมอช่วยให้เครื่องจักรใช้การแก้ไขตำแหน่งที่แม่นยำ
การเปลี่ยนหัวฉีดที่สึกหรอหรือร้าวสามารถลดการแจ้งเตือนการหยิบซ้ำ การแทรกแซงด้วยตนเอง และการหยุดการผลิตได้
รุ่น 240CSN ที่ระบุอย่างชัดเจนและหมายเลขชิ้นส่วน N610119486AB ช่วยให้การจัดซื้อและการจัดการชิ้นส่วนอะไหล่ง่ายขึ้น
ขนาดหัวฉีดที่ถูกต้องสามารถลดการสัมผัสกับขั้วต่อส่วนประกอบหรือโครงสร้างบรรจุภัณฑ์ที่ละเอียดอ่อนโดยไม่จำเป็นได้
| พื้นที่ปรับปรุง | ผลลัพธ์ที่เป็นไปได้ |
| ความเสถียรของสุญญากาศ | การยึดจับส่วนประกอบที่สม่ำเสมอยิ่งขึ้น |
| อัตราความสำเร็จในการรับสินค้า | ความพยายามในการรับสินค้าล้มเหลวน้อยลง |
| ตำแหน่งส่วนประกอบ | การเคลื่อนไหวหรือการหมุนลดลง |
| การรับรู้วิสัยทัศน์ | การนำเสนอส่วนประกอบที่มีเสถียรภาพมากขึ้น |
| ความแม่นยำของตำแหน่ง | การทำซ้ำที่ดีขึ้นที่พิกัดที่ตั้งโปรแกรมไว้ |
| ความพร้อมของเครื่อง | การหยุดชะงักที่เกี่ยวข้องกับหัวฉีดน้อยลง |
| เวลาบำรุงรักษา | การเปลี่ยนและการแก้ไขปัญหาที่รวดเร็วยิ่งขึ้น |
| การควบคุมสินค้าคงคลัง | การจัดการโมเดลและหมายเลขชิ้นส่วนได้ง่ายขึ้น |
ผลลัพธ์สุดท้ายขึ้นอยู่กับกระบวนการผลิตที่สมบูรณ์ หัวฉีดใหม่ไม่สามารถแก้ไขความเสียหายของตัวป้อน ข้อผิดพลาดในการปรับเทียบหัวพิมพ์ ข้อผิดพลาดของระบบสุญญากาศ การตั้งโปรแกรมที่ไม่ถูกต้อง หรือการบรรจุภัณฑ์ส่วนประกอบที่ไม่เหมาะสมได้อย่างอิสระ
| ข้อมูลจำเพาะ | รายละเอียด |
| ชื่อสินค้า | หัวฉีดตำแหน่ง SMT เซรามิก 240CSN |
| หมายเลขรุ่น | 240CSN |
| หมายเลขชิ้นส่วนหลัก | N610119486AB |
| ประเภทสินค้า | หัวดูดปิ๊กอัพสุญญากาศ |
| วัสดุปลาย | เซรามิค |
| เส้นผ่านศูนย์กลางปลายด้านนอกที่กำหนด | Ø2.4 มม |
| การเปิดภายในที่กำหนด | Ø1.8 มม |
| หลักการรถกระบะ | สุญญากาศแรงดันลบ |
| ตัวอย่างส่วนประกอบทั่วไป | 3216 R/C, 4532 R/C, TAN-X |
| การอ้างอิงเครื่องที่เข้ากันได้ | ระบบ CM, DT และ NPM ที่เลือก |
| รุ่นเครื่องจักรทั่วไป | CM402, CM602, เครื่อง NPM และ DT ที่เลือก |
| ความเข้ากันได้ของศีรษะ | ยืนยันตามการกำหนดค่าหัวที่ติดตั้ง |
| วัตถุประสงค์หลัก | การหยิบ การถือ การถ่ายโอน และการวางส่วนประกอบ SMD |
| วิธีการติดตั้ง | สถานีติดตั้งหัวฉีดแบบตำแหน่ง |
| สภาพแวดล้อมการทำงาน | สายการผลิตเอสเอ็มที |
| ตัวเลือกเงื่อนไข | ยืนยันตามใบเสนอราคา |
| การตรวจสอบ | ลักษณะ ปลาย ทางเดินสุญญากาศ รุ่น และปริมาณ |
| บรรจุภัณฑ์ | บรรจุภัณฑ์ป้องกันส่วนบุคคล |
| หน่วยการสั่งซื้อ | ชิ้นส่วน |
| ความต้องการที่กำหนดเอง | มีจำหน่ายตามตัวอย่างหรือข้อกำหนดที่ได้รับการยืนยัน |
การกำหนดรุ่นช่วยให้ผู้ซื้อเข้าใจการกำหนดค่าหัวฉีดพื้นฐาน
| องค์ประกอบรหัส | ความหมายทั่วไป |
| 240 | การอ้างอิงขนาดหัวฉีดและโครงสร้าง |
| ค | การกำหนดปลายเซรามิก |
| ส | การกำหนดค่าโครงสร้างหัวฉีดเฉพาะ |
| เอ็น | การกำหนดค่าการทำเครื่องหมายการรับรู้สำหรับแอปพลิเคชัน NPM ที่เข้ากันได้ |
| N610119486AB | หมายเลขชิ้นส่วนผลิตภัณฑ์หลัก |
ไม่ควรใช้รหัสหัวฉีดเป็นมาตรฐานความเข้ากันได้เพียงอย่างเดียว ลูกค้าควรตรวจสอบหัวฉีด รุ่นเครื่องจักร ประเภทหัว แพ็คเกจส่วนประกอบ และขนาดทางกายภาพที่มีอยู่
| หัวฉีดรุ่น | หมายเลขชิ้นส่วนทั่วไป | วัสดุปลาย | ตำแหน่งการเลือกทั่วไป |
| 225CSN | N610119479AB | เซรามิค | การใช้งานปิ๊กอัพส่วนประกอบขนาดเล็ก |
| 226CSN | N610119480AB | เซรามิค | ส่วนประกอบชิปสี่เหลี่ยมขนาดเล็ก |
| 230CSN | N610119484AB | เซรามิค | แพ็คเกจส่วนประกอบขนาดเล็กถึงขนาดกลาง |
| 235CSN | N610119485AB | เซรามิค | การใช้งานส่วนประกอบชิปขนาดกลาง |
| 240CSN | N610119486AB | เซรามิค | ส่วนประกอบขนาดกลางที่ต้องการพื้นที่หน้าสัมผัสวงกลมที่กว้างขึ้น |
| 256CSN | N610148260AA | เซรามิค | การใช้งานส่วนประกอบที่ใหญ่กว่าหรือเฉพาะทาง |
การเปรียบเทียบนี้มีไว้สำหรับการอ้างอิงเบื้องต้น รุ่นที่ถูกต้องขึ้นอยู่กับพื้นผิวด้านบนของส่วนประกอบ น้ำหนัก ส่วนสูง รูปทรงของบรรจุภัณฑ์ ศูนย์กลางการรับ โปรแกรมเครื่องจักร และการกำหนดค่าส่วนหัว
| แบบอย่าง | ความแตกต่างหลัก | การแจ้งเตือนการเลือก |
| 240C | รุ่นปลายเซรามิกสำหรับการกำหนดค่าส่วนหัวเฉพาะ | ยืนยันประเภทหัวและส่วนต่อประสานของหัวฉีด |
| 240CN | รุ่นปลายเซรามิกพร้อมการกำหนดค่าเครื่องหมายการจดจำ | ยืนยันข้อกำหนดบาร์โค้ดหรือการรับรู้ |
| 240ซีเอส | โครงสร้างปลายเซรามิกสำหรับหัวเครื่องจักรที่เข้ากันได้ | ตรวจสอบรุ่นหัวฉีดที่มีอยู่อย่างระมัดระวัง |
| 240CSN | โครงสร้างปลายเซรามิกพร้อมการกำหนดค่าการจดจำ NPM | ยืนยัน N610119486AB และส่วนหัวที่ติดตั้ง |
โมเดลเหล่านี้อาจดูคล้ายกันแต่ไม่ควรถือว่าใช้แทนกันได้
ตรวจสอบเสมอ:
หัวฉีด Panasonic 240CSN ใช้ในกระบวนการประกอบ SMT อัตโนมัติ ซึ่งต้องการระบบดูดสุญญากาศที่มั่นคงและการจัดวางชิ้นส่วนอิเล็กทรอนิกส์ที่เข้ากันได้อย่างแม่นยำ
สภาพแวดล้อมการผลิตที่เหมาะสมอาจรวมถึง:
การใช้งานที่เป็นไปได้ ได้แก่ :
หัวฉีดอาจนำไปใช้ในการผลิตที่เกี่ยวข้องกับ:
อาจจำเป็นต้องมีการจัดวางส่วนประกอบที่เข้ากันได้สำหรับ:
หัวฉีดสามารถรองรับการจัดวางส่วนประกอบที่เข้ากันได้สำหรับ:
ในกรณีที่ข้อกำหนดส่วนประกอบและกระบวนการมีความเหมาะสม การใช้งานอาจรวมถึง:
| สถานการณ์การใช้งาน | วัตถุประสงค์ |
| การบำรุงรักษาตามกำหนดเวลา | เปลี่ยนหัวฉีดก่อนที่ประสิทธิภาพการทำงานจะไม่เสถียร |
| การซ่อมแซมฉุกเฉิน | ฟื้นฟูการผลิตหลังจากทิปเสียหายหรืออุดตัน |
| แนะนำผลิตภัณฑ์ใหม่ | ความเหมาะสมของหัวฉีดทดสอบสำหรับแพ็คเกจส่วนประกอบใหม่ |
| การเปลี่ยนแปลงการผลิต | เตรียมชุดหัวฉีดสำหรับโปรแกรม PCB ต่างๆ |
| การปรับปรุงเครื่องจักร | เปลี่ยนชิ้นส่วนสิ้นเปลืองของหัวตำแหน่งที่สึกหรอ |
| ถุงน่องอะไหล่ | เก็บสินค้าคงคลังฉุกเฉินไว้ใกล้สายการผลิต |
| การผลิตตามสัญญา | รองรับผลิตภัณฑ์ของลูกค้าและประเภทส่วนประกอบหลายประเภท |
| บริการต่างประเทศ | จัดหาชิ้นส่วนบำรุงรักษาให้กับโรงงานต่างประเทศ |
หัวฉีด 240CSN ได้รับการติดตั้งไว้ในสถานีหัวฉีดหรือส่วนต่อประสานตำแหน่งหัวฉีดที่ใช้ร่วมกันได้
พื้นที่ติดตั้งต้องสะอาด ไม่เสียหาย และปราศจากอนุภาคหลวม
เครื่องจักรจะยืนยันประเภทหัวฉีดผ่านวิธีการจดจำและโปรแกรมการผลิตที่เกี่ยวข้อง
การระบุหัวฉีดที่ไม่ถูกต้องอาจส่งผลให้เกิดสัญญาณเตือนหรือการจัดการส่วนประกอบที่ไม่เหมาะสม
หัวจัดวางจะเคลื่อนไปเหนือช่องป้อนซึ่งมีส่วนประกอบที่ตั้งโปรแกรมไว้
เครื่องจะจัดแนวหัวฉีดให้ตรงกับพิกัดปิ๊กอัพที่กำหนดไว้
ปลายเซรามิกเข้าใกล้พื้นผิวส่วนประกอบ
ความสูงปิ๊กอัพที่ถูกต้องช่วยให้หัวฉีดสร้างหน้าสัมผัสที่เหมาะสมโดยไม่ต้องใช้แรงกดมากเกินไป
ใช้แรงดันลบผ่านช่องเปิดสุญญากาศ Ø1.8 มม.
ส่วนประกอบถูกยึดไว้กับปลายหัวฉีด
หัวจัดตำแหน่งจะยกส่วนประกอบออกจากช่องใส่เทป ถาด อุปกรณ์ป้อนแบบแท่ง หรือระบบป้อนอื่นๆ
ระบบวิชันซิสเต็มตรวจสอบตำแหน่งส่วนประกอบ การหมุน และการวางแนว
โปรแกรมการจัดตำแหน่งจะคำนวณการแก้ไขที่จำเป็น
หัวจะลำเลียงส่วนประกอบไปยังตำแหน่ง PCB ที่ตั้งโปรแกรมไว้
หัวฉีดจะต้องรักษาการดูดที่มั่นคงระหว่างการเคลื่อนไหวและการหมุน
หัวตำแหน่งจะลดส่วนประกอบลงบนแผ่นบัดกรีหรือตำแหน่งบอร์ดที่ระบุ
แรงในการวางตำแหน่งที่ควบคุมจะช่วยป้องกันความเสียหายของส่วนประกอบหรือ PCB
เครื่องจะหยุดสุญญากาศและปล่อยส่วนประกอบออก
หัวฉีดจะกลับมาในรอบการวางตำแหน่งถัดไป
| ขั้นตอนกระบวนการ | ความต้องการหัวฉีด |
| การรับรู้ของเครื่อง | รุ่นที่ถูกต้องและการระบุตัวตน |
| วิธีการรับสินค้า | ตำแหน่งที่แม่นยำและความสูงที่ถูกต้อง |
| การสัมผัสพื้นผิว | การสัมผัสที่มั่นคงโดยไม่มีแรงกดมากเกินไป |
| การเปิดใช้งานสุญญากาศ | ช่องภายในที่ชัดเจน |
| การยกส่วนประกอบ | มีแรงยึดเกาะเพียงพอ |
| การเคลื่อนไหวของศีรษะ | การวางแนวส่วนประกอบที่เสถียร |
| การตรวจสอบการมองเห็น | การนำเสนอองค์ประกอบที่สอดคล้องกัน |
| ตำแหน่ง | ตำแหน่งการปล่อยที่แม่นยำ |
| การปล่อยสุญญากาศ | การแยกส่วนประกอบได้อย่างราบรื่น |
| การดำเนินการซ้ำ | ประสิทธิภาพที่มั่นคงตลอดรอบการทำงานที่ต่อเนื่อง |
ระบุชื่อเครื่องให้ครบถ้วน
ตัวอย่างอาจรวมถึง:
ตระกูลเครื่องจักรเพียงอย่างเดียวอาจไม่เพียงพอเนื่องจากสามารถติดตั้งหัวที่แตกต่างกันบนแพลตฟอร์มเดียวกันได้
ส่วนหัวของตำแหน่งจะกำหนด:
ควรสั่งซื้อหัวฉีด 240CSN หลังจากยืนยันความเข้ากันได้ของหัวแล้วเท่านั้น
ให้รูปถ่ายที่ชัดเจนแสดง:
ควรรวมข้อมูลต่อไปนี้:
| รายละเอียดส่วนประกอบ | ข้อมูลที่จำเป็น |
| ความยาว | มิลลิเมตร |
| ความกว้าง | มิลลิเมตร |
| ความสูง | มิลลิเมตร |
| น้ำหนัก | ค่าประมาณ |
| ประเภทแพ็คเกจ | ตัวต้านทาน ตัวเก็บประจุ แทนทาลัม หรืออื่นๆ |
| พื้นผิวด้านบน | แบน โค้ง ฝัง ยกขึ้น หรือไม่สม่ำเสมอ |
| ศูนย์รับสินค้า | พื้นที่ติดต่อที่มีจำหน่าย |
| บรรจุภัณฑ์ | เทป ถาด หลอด หรือเทกอง |
ปลายหัวฉีดควรสัมผัสกับบริเวณที่มั่นคง
หลีกเลี่ยงการเลือกหัวฉีดที่สัมผัส:
หน้าสัมผัส Ø2.4 มม. ควรพอดีกับพื้นผิวด้านบนที่มั่นคงของชิ้นงาน
หัวฉีดต้องไม่ยื่นออกไปเกินตัวเครื่องหรือสัมผัสกับโครงสร้างบรรจุภัณฑ์ที่อยู่ติดกัน
ส่วนประกอบที่หนักกว่านั้นต้องการแรงยึดสุญญากาศที่เพียงพอและพื้นที่สัมผัสที่มั่นคง
ควรพิจารณาการเร่งความเร็วของส่วนประกอบและความเร็วของเครื่องจักรด้วย
การวางตำแหน่งด้วยความเร็วสูงจะสร้างแรงเร่งความเร็วที่มากขึ้น
หัวฉีดที่ทำงานในระหว่างการทดสอบด้วยตนเองอาจยังคงไม่เสถียรที่ความเร็วการผลิตสูงสุด
การกำหนด "N" เชื่อมโยงกับการกำหนดค่าการจดจำที่ใช้โดยระบบ NPM ที่เข้ากันได้
ตรวจสอบว่าเครื่องต้องการคุณสมบัติการจดจำหัวฉีดที่เกี่ยวข้องหรือไม่
สำหรับการสมัครใหม่ ให้เริ่มต้นด้วย:
| ข้อมูลที่จำเป็น | เหตุผล |
| รุ่นสินค้า | ยืนยันข้อกำหนด 240CSN |
| หมายเลขชิ้นส่วน | ยืนยัน N610119486AB |
| รุ่นเครื่อง | ระบุความเข้ากันได้ของแพลตฟอร์ม |
| ประเภทหัว | ยืนยันส่วนต่อประสานการติดตั้งหัวฉีด |
| รูปถ่ายหัวฉีดที่มีอยู่ | ช่วยให้สามารถเปรียบเทียบภาพได้ |
| แพคเกจส่วนประกอบ | รองรับการคัดเลือกเบื้องต้น |
| ขนาดส่วนประกอบ | ยืนยันความเหมาะสมของพื้นที่สัมผัส |
| ปริมาณที่ต้องการ | กำหนดใบเสนอราคาและบรรจุภัณฑ์ |
| ปลายทางการจัดส่ง | รองรับการคำนวณค่าขนส่ง |
| เงื่อนไขที่จำเป็น | ยืนยันเกรดอุปทานที่ร้องขอ |
| ข้อกำหนดในการตรวจสอบ | กำหนดความคาดหวังในการควบคุมคุณภาพ |
| วันที่จัดส่งที่ร้องขอ | รองรับการวางแผนความพร้อม |
ข้อมูลที่ครบถ้วนช่วยให้ตรวจสอบความเข้ากันได้ได้เร็วขึ้น และลดความเสี่ยงในการได้รับหัวฉีดที่ไม่เหมาะสม
ควรตรวจสอบรุ่นหัวฉีดและหมายเลขชิ้นส่วนกับใบสั่งซื้อ
ควรตรวจสอบหัวฉีดสำหรับ:
ปลายปิ๊กอัพเซรามิกควรมี:
ช่องภายในควรช่วยให้อากาศไหลเวียนได้สะอาด
ข้อความที่ถูกบล็อกสามารถลดประสิทธิภาพการรับได้อย่างมาก
พื้นที่การติดตั้งควรตรงกับการกำหนดค่าส่วนหัวที่ยืนยันแล้ว
ปริมาณบรรจุควรตรงกับใบสั่งซื้อและรายการบรรจุภัณฑ์
หัวฉีดแต่ละอันควรได้รับการปกป้องจาก:
| รายการตรวจสอบ | โฟกัสการตรวจสอบ |
| รุ่นสินค้า | 240CSN |
| หมายเลขชิ้นส่วนหลัก | N610119486AB |
| วัสดุปลาย | เซรามิค |
| สภาพทิป | ไม่มีรอยแตกหรือชิปที่มองเห็นได้ |
| การเปิดสูญญากาศ | สะอาดและไม่มีสิ่งกีดขวาง |
| อินเตอร์เฟซการติดตั้ง | โครงสร้างที่ยืนยันถูกต้อง |
| พื้นที่การรับรู้ | ชัดเจนและไม่เสียหาย |
| รูปลักษณ์โดยรวม | สะอาดและปราศจากการเสียรูป |
| ปริมาณ | ตรงกับลำดับ |
| บรรจุภัณฑ์ | ได้รับการคุ้มครองเป็นรายบุคคล |
ตรวจสอบปลายหัวฉีดเพื่อดูการปนเปื้อน รอยแตก และการสึกหรอที่ผิดปกติที่มองเห็นได้
ใช้วิธีการทำความสะอาดหัวฉีด SMT ที่ได้รับอนุมัติ
อย่าใส่วัตถุที่เป็นโลหะแข็งเข้าไปในช่องเปิดเซรามิก
ตรวจสอบแนวโน้มข้อผิดพลาดในการรับและประสิทธิภาพของสุญญากาศ
ข้อผิดพลาดที่เพิ่มขึ้นทีละน้อยอาจบ่งชี้ว่าหัวฉีดถูกบล็อกบางส่วน
ถอดและตรวจสอบหัวฉีดทันทีหลังจากการชนกันของส่วนหัวหรือเครื่องจักรหยุดทำงานผิดปกติ
วางหัวฉีดในแต่ละช่อง
หลีกเลี่ยงการปล่อยให้ปลายเซรามิกสัมผัสกัน
บันทึก:
| ความถี่ | การดำเนินการที่แนะนำ |
| ทุกการเปลี่ยนแปลง | การตรวจสายตา |
| รายวัน | การทำความสะอาดพื้นผิวและการตรวจสอบข้อผิดพลาดในการรับ |
| รายสัปดาห์ | การตรวจสอบช่องสุญญากาศ |
| ระหว่างการเปลี่ยนแปลง | ยืนยันรุ่นหัวฉีดและส่วนประกอบตรงกัน |
| หลังจากการชนกัน | ทำการถอดและตรวจสอบทันที |
| หลังจากเกิดข้อผิดพลาดในการรับสินค้าซ้ำแล้วซ้ำอีก | ทำความสะอาด ทดสอบ หรือเปลี่ยนใหม่ |
| ระหว่างการบำรุงรักษาเชิงป้องกัน | เปรียบเทียบตำแหน่งหัวฉีดทั้งหมด |
| ก่อนจัดเก็บ | ทำความสะอาด แห้ง ติดฉลาก และป้องกัน |
ระยะเวลาการบำรุงรักษาตามจริงขึ้นอยู่กับปริมาณการผลิต ความสะอาดของโรงงาน วัสดุส่วนประกอบ สภาพตัวป้อน และความเร็วของเครื่องจักร
| ขั้นตอนการบรรจุ | คำอธิบาย |
| การเตรียมพื้นผิว | สินค้าได้รับการตรวจสอบและทำความสะอาดแล้ว |
| การป้องกันทิป | ปลายเซรามิกป้องกันการกระแทก |
| การบรรจุส่วนบุคคล | แต่ละหัวฉีดบรรจุแยกกัน |
| บัตรประจำตัว | มีป้ายรุ่นและปริมาณชัดเจน |
| บรรจุภัณฑ์ภายใน | กล่องป้องกันหรือถาด |
| บรรจุภัณฑ์ด้านนอก | กล่องส่งออก |
| การตรวจสอบปริมาณ | ได้รับการตรวจสอบก่อนปิดผนึก |
| จัดส่งเครื่องหมาย | เพิ่มตามความต้องการในการสั่งซื้อ |
สามารถพูดคุยเรื่องฉลากพิเศษ บันทึกการตรวจสอบ หรือบรรจุภัณฑ์แบบกำหนดเองได้ก่อนยืนยันคำสั่งซื้อ
มีการระบุรุ่น 240CSN และหมายเลขชิ้นส่วน N610119486AB ไว้อย่างชัดเจนเพื่อให้จัดหาได้ง่ายขึ้น
สามารถตรวจสอบข้อมูลเครื่องจักร หัว ส่วนประกอบ และหัวฉีดที่มีอยู่ได้ก่อนที่จะยืนยันคำสั่งซื้อ
สามารถพูดคุยถึงใบสั่งทดลอง ปริมาณการบำรุงรักษา และการซื้อปริมาณการผลิตได้
การป้องกันส่วนบุคคลช่วยลดความเสียหายของปลายเซรามิกระหว่างการขนส่งระหว่างประเทศ
สามารถตรวจสอบรุ่นของผลิตภัณฑ์ ลักษณะ สภาพทิป ทางเดินสุญญากาศ และปริมาณได้ก่อนจัดส่ง
ผลิตภัณฑ์นี้เหมาะสำหรับ:
หมายเลขชิ้นส่วนหลักคือ N610119486AB ผู้ซื้อควรยืนยันเครื่องหมายหัวฉีด รุ่นเครื่องจักร ประเภทหัว และโครงสร้างที่มีอยู่ก่อนสั่งซื้อ เนื่องจากหัวฉีดรุ่น 240 ซีรีส์ที่คล้ายกันไม่สามารถใช้แทนกันได้โดยอัตโนมัติ
โดยทั่วไปหัวฉีดจะสัมพันธ์กับการกำหนดค่าเครื่องหยิบและวาง CM, DT และ NPM ที่เลือก ความเข้ากันได้ขึ้นอยู่กับตำแหน่งที่ติดตั้งส่วนหัว ส่วนต่อประสานหัวฉีด ระบบการจดจำ และโปรแกรมเครื่องจักร ไม่ใช่แค่ชื่อตระกูลเครื่องจักรเท่านั้น
ข้อมูลอ้างอิงการใช้งานทั่วไปประกอบด้วยแพ็คเกจตัวต้านทานหรือตัวเก็บประจุ 3216 และ 4532 และส่วนประกอบแทนทาลัมที่เข้ากันได้ ความเหมาะสมที่แท้จริงขึ้นอยู่กับขนาดส่วนประกอบ น้ำหนัก ส่วนสูง รูปร่างพื้นผิวด้านบน ศูนย์กลางปิ๊กอัพ การตั้งค่าสุญญากาศ และความเร็วในการผลิต
ปัญหาอาจเกี่ยวข้องกับตำแหน่งตัวป้อน การบรรจุส่วนประกอบ การจ่ายสุญญากาศ การปรับเทียบหัวพิมพ์ ความสูงของปิ๊กอัพ การตั้งค่าวิชันซิสเต็ม การตั้งโปรแกรมเครื่องจักร หรือการเลือกหัวฉีดที่ไม่ถูกต้อง ควรตรวจสอบกระบวนการรับสินค้าทั้งหมดก่อนเปลี่ยนชิ้นส่วนเพิ่มเติม
โปรดระบุรุ่นหัวฉีด หมายเลขชิ้นส่วน รุ่นเครื่องจักรที่สมบูรณ์ ประเภทตำแหน่งหัว รูปถ่ายหัวฉีดที่มีอยู่ ขนาดส่วนประกอบ แพ็คเกจส่วนประกอบ ปริมาณที่ต้องการ ปลายทางการส่งมอบ สภาพที่ร้องขอ และข้อกำหนดการตรวจสอบพิเศษหรือบรรจุภัณฑ์ใดๆ
ติดต่อเราเพื่อสอบถามความพร้อมของผลิตภัณฑ์ ใบเสนอราคา ระยะเวลาดำเนินการ การตรวจสอบความเข้ากันได้ ข้อกำหนดในการตรวจสอบ และการเตรียมการจัดส่งระหว่างประเทศ
หากต้องการรับข้อเสนอที่รวดเร็วและแม่นยำยิ่งขึ้น โปรดระบุ:
เราสนับสนุนคำสั่งทดลอง ข้อกำหนดในการบำรุงรักษาตามปกติ การซื้อชิ้นส่วนอะไหล่ในสายการผลิต และการสอบถามปริมาณของผู้จัดจำหน่าย
วิดีโอ
วิดีโอ
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
العربية
हिन्दी
Türkçe
indonesia
tiếng Việt
ไทย
বাংলা
فارسی
polski
