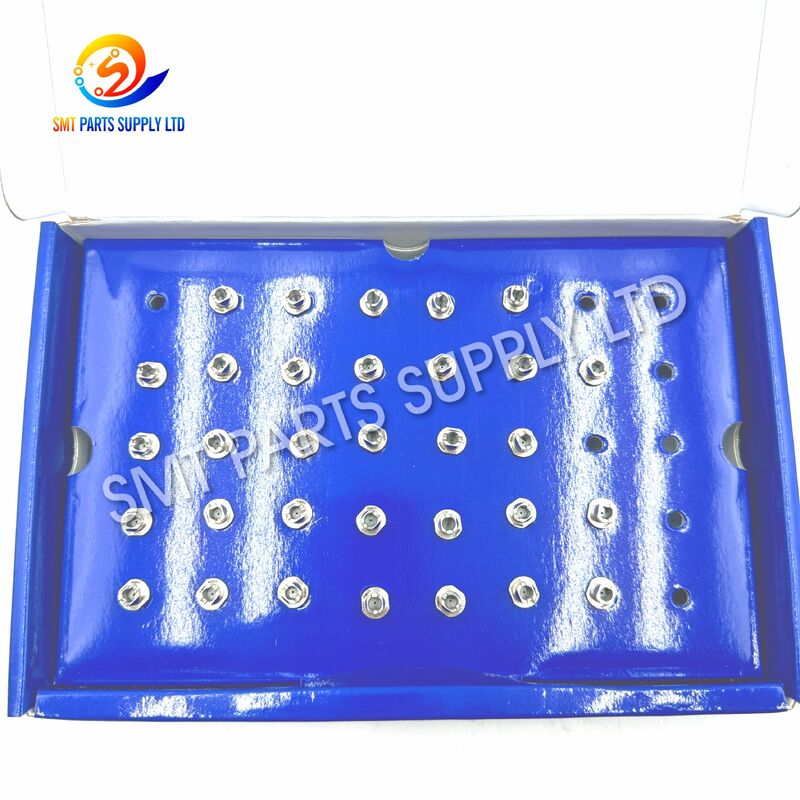

พานาโซนิค 256CSN N610148260AA หัวฉีด SMT สำหรับ NPM 12 หัว

หัวฉีด SMT Panasonic 256CSN N610148260AA สำหรับ NPM 12 หัว

หัวฉีด SMT Panasonic 256CSN N610148260AA เป็นส่วนประกอบการหยิบจับที่แม่นยำซึ่งพัฒนาขึ้นสำหรับเครื่องวางตำแหน่ง NPM ที่เข้ากันได้ซึ่งติดตั้งชุดหัว 12 หัว หัวฉีดจะติดตั้งอยู่ระหว่างหัววางและส่วนประกอบอิเล็กทรอนิกส์ โดยจะถ่ายทอดแรงดันสุญญากาศไปยังพื้นผิวของส่วนประกอบ ทำให้สามารถหยิบจับ ควบคุมการเคลื่อนที่ความเร็วสูง การจัดตำแหน่ง และการวางบนแผงวงจรพิมพ์ได้อย่างแม่นยำ

หัวฉีดที่สึกหรอ ปนเปื้อน งอ อุดตัน หรือเลือกไม่ถูกต้อง อาจทำให้เกิดข้อผิดพลาดในการหยิบจับซ้ำ ส่วนประกอบหลุด การรับรู้ที่ไม่เสถียร การวางตำแหน่งผิด และเครื่องหยุดทำงานโดยไม่จำเป็น การเปลี่ยนหัวฉีดที่ได้รับผลกระทบด้วยยูนิต 256CSN ที่ตรงกันจะช่วยคืนค่าเส้นทางสุญญากาศและอินเทอร์เฟซเชิงกลที่จำเป็นสำหรับการผลิตที่สม่ำเสมอ

หัวฉีดนี้เหมาะสำหรับผู้ผลิตอุปกรณ์อิเล็กทรอนิกส์ แผนกบำรุงรักษา SMT บริษัทบริการอุปกรณ์ และผู้จัดจำหน่ายอะไหล่ที่ต้องการอะไหล่ทดแทนที่ระบุไว้อย่างชัดเจนภายใต้รุ่น 256CSN และหมายเลขชิ้นส่วนหลัก N610148260AA ควรยืนยันความเข้ากันได้ตามหัวที่ติดตั้ง เครื่องหมายหัวฉีดที่มีอยู่ แพ็คเกจส่วนประกอบ และการกำหนดค่าเครื่องก่อนสั่งซื้อ

การระบุผลิตภัณฑ์อย่างรวดเร็ว

เหตุใดหัวฉีด 256CSN จึงมีความสำคัญในการผลิต SMT

หัวฉีดหยิบจับเป็นหนึ่งในส่วนประกอบที่เล็กที่สุดในเครื่อง SMT แต่ส่งผลโดยตรงต่อความเสถียรในการวาง ทุกรอบการผลิตต้องการให้หัวฉีดสัมผัสกับส่วนประกอบอย่างถูกต้อง สร้างสุญญากาศที่เพียงพอ ยกส่วนประกอบโดยไม่เคลื่อนที่ ผ่านกระบวนการตรวจสอบด้วยภาพ และปล่อยส่วนประกอบที่ตำแหน่งวางที่ตั้งโปรแกรมไว้

แม้แต่การเสื่อมสภาพของหัวฉีดเพียงเล็กน้อยก็อาจทำให้เกิดการสูญเสียกระบวนการซ้ำๆ หัวฉีดอาจดูเหมือนใช้งานได้ ในขณะที่ช่องสุญญากาศภายใน พื้นผิวด้านบน อินเทอร์เฟซการติดตั้ง หรือความกลมอาจเปลี่ยนแปลงไปแล้ว ความเบี่ยงเบนเล็กน้อยเหล่านี้จะสังเกตเห็นได้ชัดเจนขึ้นระหว่างการผลิตความเร็วสูงอย่างต่อเนื่อง

หัวฉีด 256CSN ที่ตรงกันอย่างเหมาะสมรองรับ:

สาเหตุ

ความล้มเหลวของหัวฉีด SMT ไม่ได้เกิดจากการแตกหักเสมอไป ปัญหาการผลิตจำนวนมากเริ่มต้นจากการสึกหรอ การปนเปื้อน การจัดการที่ไม่ถูกต้อง การทำความสะอาดที่ไม่เหมาะสม หรือการเลือกส่วนประกอบที่ไม่ตรงกัน

สาเหตุทั่วไปของปัญหาการผลิตที่เกี่ยวข้องกับหัวฉีด

สัญญาณเตือนทั่วไป

ผู้ปฏิบัติงานและทีมบำรุงรักษาควรตรวจสอบหัวฉีดเมื่อมีเงื่อนไขใดๆ ต่อไปนี้ปรากฏขึ้น:

วิธีแก้ไข

วิธีแก้ไขที่เหมาะสมไม่ใช่แค่การเพิ่มแรงดันสุญญากาศหรือรีเซ็ตเครื่องซ้ำๆ ควรตรวจสอบหัวฉีดเป็นส่วนหนึ่งของระบบการหยิบจับที่สมบูรณ์

หัวฉีด 256CSN N610148260AA ให้ตัวเลือกอะไหล่ทดแทนที่ระบุไว้อย่างชัดเจนสำหรับการใช้งาน NPM 12 หัวที่เข้ากันได้ เมื่อหัวฉีดที่มีอยู่สึกหรอ อุดตัน งอ เสียหาย หรือไม่เสถียรอีกต่อไป การเปลี่ยนสามารถช่วยคืนค่าการถ่ายทอดสุญญากาศและการวางตำแหน่งเชิงกลตามที่ตั้งใจไว้

กระบวนการแก้ไขปัญหาที่แนะนำ

ข้อได้เปรียบที่เน้นการผลิต

1. การระบุรุ่นที่ชัดเจน

เครื่องหมาย 256CSN และหมายเลขชิ้นส่วนหลัก N610148260AA ทำให้การจัดซื้อ การจัดการสินค้าคงคลัง และการสื่อสารการบำรุงรักษามีประสิทธิภาพมากขึ้น ผู้ซื้อสามารถเปรียบเทียบการระบุหัวฉีดที่มีอยู่ก่อนขอใบเสนอราคา

2. ออกแบบมาสำหรับการทำงานหยิบจับด้วยสุญญากาศ

หัวฉีดทำงานเป็นส่วนประกอบสัมผัสสุญญากาศสุดท้ายระหว่างหัววางและส่วนประกอบอิเล็กทรอนิกส์ เส้นทางสุญญากาศที่สะอาดและไม่เสียหายรองรับการหยิบจับที่เสถียรตลอดการเคลื่อนที่ของหัวด้วยความเร็วสูง

3. เหมาะสำหรับการบำรุงรักษา NPM 12 หัว

ผลิตภัณฑ์นี้มีไว้สำหรับระบบ NPM ที่เข้ากันได้ซึ่งใช้การกำหนดค่าหัว 12 หัว ควรตรวจสอบรุ่นเครื่องจักรและการกำหนดค่าหัวเสมอ เนื่องจากแพลตฟอร์ม NPM ที่แตกต่างกันอาจใช้ตระกูลหัวฉีดที่แตกต่างกัน

4. รองรับการวางตำแหน่งที่ทำซ้ำได้

หัวฉีดที่ติดตั้งอย่างถูกต้องช่วยรักษาความสัมพันธ์ระหว่างศูนย์กลางหัว ศูนย์กลางหัวฉีด ศูนย์กลางส่วนประกอบ และพิกัดการวางที่ตั้งโปรแกรมไว้

5. การเปลี่ยนอะไหล่ที่มีประสิทธิภาพ

การเปลี่ยนหัวฉีดที่สึกหรอโดยทั่วไปจะเร็วกว่าและประหยัดกว่าการหยุดสายการผลิตซ้ำๆ เพื่อทำความสะอาดหรือปรับหัวฉีดที่มีความเสียหายเชิงกลถาวร

6. มีประโยชน์สำหรับการบำรุงรักษาเชิงป้องกัน

การเก็บรุ่นหัวฉีดที่ระบุไว้ในสินค้าคงคลังอะไหล่ที่จัดระเบียบไว้ช่วยให้ช่างเทคนิคสามารถเปลี่ยนยูนิตที่น่าสงสัยได้ระหว่างการบำรุงรักษาตามกำหนด แทนที่จะรอการหยุดชะงักการผลิตที่ร้ายแรง

ข้อมูลจำเพาะ

ตารางการตรวจสอบหมายเลขชิ้นส่วน

N610148260AA มักใช้เป็นข้อมูลอ้างอิงการสั่งซื้อหลักสำหรับหัวฉีด 256CSN แค็ตตาล็อกอะไหล่บางรายการอาจแสดงหมายเลขเพิ่มเติมที่เกี่ยวข้องกับการกำหนดค่า 256CSN หรือ 203ZSN หมายเลขเหล่านี้ไม่ควรถือว่าสามารถใช้แทนกันได้โดยอัตโนมัติหากไม่ได้รับการยืนยัน

สำหรับการจัดหาที่ถูกต้อง โปรดระบุรุ่นเครื่องจักรที่สมบูรณ์ ประเภทหัว เครื่องหมายหัวฉีด หมายเลขชิ้นส่วนเก่า และรูปถ่ายผลิตภัณฑ์ที่ชัดเจน

การใช้งาน

หัวฉีด 256CSN ใช้ในการผลิตแบบ Surface-Mount อัตโนมัติ ซึ่งเครื่องวางตำแหน่งต้องหยิบส่วนประกอบอิเล็กทรอนิกส์จากฟีดเดอร์ ตรวจสอบตำแหน่ง และวางลงบนแผงวงจรพิมพ์ที่พิมพ์ด้วยบัดกรีอย่างแม่นยำ

สถานการณ์การใช้งานทั่วไป

ผู้ซื้อที่เหมาะสม

วิธีการทำงาน

หัวฉีด 256CSN ทำงานโดยการผสมผสานระหว่างการวางตำแหน่งเชิงกล แรงดันสุญญากาศ การควบคุมเครื่องจักร และการแก้ไขด้วยภาพ

ขั้นตอนที่ 1: การเลือกหัวฉีด

โปรแกรมเครื่องจักรจะกำหนดหัวฉีดตามแพ็คเกจส่วนประกอบอิเล็กทรอนิกส์และพารามิเตอร์การผลิต หัวฉีดที่เลือกจะถูกติดตั้งบนสถานีหัววางที่เข้ากันได้

ขั้นตอนที่ 2: การเคลื่อนที่ไปยังตำแหน่งหยิบจับ

หัววางจะเคลื่อนที่ไปยังพิกัดการหยิบจับของฟีดเดอร์ การตั้งค่าฟีดเดอร์ที่ถูกต้อง ตำแหน่งส่วนประกอบ ความสูงในการหยิบจับ และการเลือกหัวฉีดเป็นสิ่งจำเป็นในขั้นตอนนี้

ขั้นตอนที่ 3: การเปิดใช้งานสุญญากาศ

เมื่อหัวฉีดสัมผัสหรือเข้าใกล้พื้นผิวส่วนประกอบ เครื่องจักรจะเปิดใช้งานแรงดันสุญญากาศ อากาศจะถูกดูดผ่านช่องหัวฉีด สร้างแรงยึดระหว่างปลายหัวฉีดและส่วนประกอบ

ขั้นตอนที่ 4: การยกส่วนประกอบ

หัวจะเคลื่อนที่ขึ้นในขณะที่ส่วนประกอบยังคงติดอยู่กับหัวฉีด หากหัวฉีดอุดตัน สึกหรอ งอ หรือมีขนาดไม่ถูกต้อง ส่วนประกอบอาจเลื่อนหรือยังคงอยู่ในฟีดเดอร์

ขั้นตอนที่ 5: การรับรู้ด้วยภาพ

กล้องของเครื่องจักรจะตรวจสอบตำแหน่งและการวางแนวของส่วนประกอบ ระบบควบคุมจะคำนวณค่าการแก้ไขก่อนการวาง การยึดส่วนประกอบที่เสถียรมีความสำคัญต่อการรับรู้ที่เชื่อถือได้

ขั้นตอนที่ 6: การถ่ายโอนความเร็วสูง

หัวจะเคลื่อนที่จากบริเวณฟีดเดอร์ไปยังพิกัด PCB ที่ตั้งโปรแกรมไว้ หัวฉีดต้องรักษาแรงยึดที่เพียงพอระหว่างการเร่งความเร็ว การหมุน และการลดความเร็ว

ขั้นตอนที่ 7: การวางตำแหน่ง

ส่วนประกอบจะถูกลดระดับลงไปยังความสูงที่กำหนด เครื่องจะปล่อยสุญญากาศหรือใช้กระบวนการปล่อยที่เหมาะสม ทำให้ส่วนประกอบยังคงอยู่บนบัดกรี

ขั้นตอนที่ 8: รอบการผลิตซ้ำ

หัวฉีดจะกลับไปยังตำแหน่งหยิบจับถัดไปและทำซ้ำกระบวนการ ในการผลิตปริมาณมาก กระบวนการนี้อาจเกิดขึ้นอย่างต่อเนื่อง ทำให้สภาพของหัวฉีดมีความสำคัญต่อเสถียรภาพของสายการผลิต

สรุปขั้นตอนการทำงาน

วิธีเลือก

การเลือกหัวฉีด SMT ที่ถูกต้องต้องมากกว่าการจับคู่ชื่อรุ่นที่มองเห็นได้ ยืนยันข้อมูลเครื่องจักรและการใช้งานทั้งหมดก่อนทำการสั่งซื้อ

ปัจจัยการเลือก 1: หมายเลขชิ้นส่วนที่มีอยู่

ตรวจสอบเครื่องหมายบนหัวฉีดที่ติดตั้งอยู่ในปัจจุบัน รายการอะไหล่เครื่องจักร บันทึกการบำรุงรักษา หรือบรรจุภัณฑ์เดิม N610148260AA ควรจับคู่ให้ตรงกันทุกประการเมื่อเป็นหมายเลขชิ้นส่วนที่ต้องการ

ปัจจัยการเลือก 2: รุ่นหัวฉีด

ยืนยันว่ารุ่นหัวฉีดที่ต้องการคือ 256CSN ชื่อรุ่นที่คล้ายกันอาจแสดงถึงโครงสร้างปลาย อินเทอร์เฟซ การแก้ไข หรือการใช้งานส่วนประกอบที่แตกต่างกัน

ปัจจัยการเลือก 3: แพลตฟอร์มเครื่องจักร

ระบุรุ่นเครื่องจักร NPM ที่สมบูรณ์ แทนที่จะระบุเพียงว่า “เครื่องจักร NPM” รุ่นเครื่องจักรและตัวเลือกที่ติดตั้งอาจส่งผลต่อความเข้ากันได้ของหัวฉีด

ปัจจัยการเลือก 4: การกำหนดค่าหัว

ยืนยันว่าเครื่องจักรใช้ยูนิต 12 หัวที่เข้ากันได้ หัวฉีดที่ใช้กับหัวกำหนดค่าหนึ่งอาจไม่พอดีหรือไม่ทำงานอย่างถูกต้องกับหัวประเภทอื่น

ปัจจัยการเลือก 5: แพ็คเกจส่วนประกอบ

ระบุความยาว ความกว้าง ความสูง น้ำหนัก รูปร่างพื้นผิว และประเภทแพ็คเกจของส่วนประกอบ พื้นที่สัมผัสของหัวฉีดควรรองรับส่วนประกอบโดยไม่ปิดบังโครงสร้างที่ละเอียดอ่อนหรือทำให้เกิดความเสียหายต่อพื้นผิว

ปัจจัยการเลือก 6: รูปถ่ายหัวฉีดที่มีอยู่

รูปถ่ายหัวฉีดเก่าที่ชัดเจนมีประโยชน์เมื่อการระบุที่พิมพ์ไม่สมบูรณ์ รูปถ่ายที่แนะนำ ได้แก่ หัวฉีดทั้งหมด ปลายหัวฉีด ด้านการติดตั้ง โปรไฟล์ด้านข้าง และเครื่องหมายที่มองเห็นได้

ปัจจัยการเลือก 7: สภาพการจัดหา

ระบุว่าโครงการต้องการเงื่อนไขการจัดหาเฉพาะหรือไม่ เงื่อนไขที่เสนอ มาตรฐานการตรวจสอบ บรรจุภัณฑ์ และเงื่อนไขการรับประกันควรได้รับการยืนยันก่อนการชำระเงิน

รายการตรวจสอบข้อมูลผู้ซื้อ

การเปรียบเทียบกับสภาพหัวฉีดทั่วไป

คำแนะนำในการติดตั้ง

1. หยุดเครื่องจักรตามขั้นตอนการบำรุงรักษาที่อนุมัติ
2. ยืนยันหัวที่ได้รับผลกระทบและสถานีหัวฉีดก่อนถอดออก
3. ใช้ถุงมือสะอาดหรือเครื่องมือจัดการที่เหมาะสมเพื่อป้องกันการปนเปื้อน
4. ถอดหัวฉีดที่มีอยู่ออกโดยไม่ใช้แรงด้านข้าง
5. เปรียบเทียบรุ่นหัวฉีดเก่าและหมายเลขชิ้นส่วนกับอะไหล่ทดแทน
6. ตรวจสอบตำแหน่งการติดตั้งเพื่อหาฝุ่น เศษ หรือความเสียหายเชิงกล
7. ติดตั้งหัวฉีด 256CSN ในทิศทางที่ถูกต้อง
8. ยืนยันการเข้าที่อย่างราบรื่นและการยึดที่แน่นหนา
9. ทำการจดจำหัวฉีดหรือการสอบเทียบตามที่เครื่องต้องการ
10. ทำการทดสอบการหยิบจับและวางตำแหน่งที่มีความเสี่ยงต่ำก่อนกลับสู่การผลิตเต็มรูปแบบ

คำแนะนำในการบำรุงรักษา

ห้ามใช้ของมีคมโลหะในการทำความสะอาดช่องหัวฉีด ห้ามเจียร ขัด งอ หรือปรับรูปร่างปลายหัวฉีดด้วยตนเอง การดำเนินการเหล่านี้อาจเปลี่ยนแปลงประสิทธิภาพการหยิบจับได้อย่างถาวร

การตรวจสอบคุณภาพก่อนจัดส่งหรือติดตั้ง

คำถามที่พบบ่อย

1. หมายเลขชิ้นส่วนหลักสำหรับหัวฉีด SMT 256CSN คืออะไร?

ข้อมูลอ้างอิงการสั่งซื้อหลักคือ N610148260AA เนื่องจากแค็ตตาล็อกอะไหล่บางรายการแสดงหมายเลขเพิ่มเติมที่เชื่อมโยงกับ 256CSN หรือ 203ZSN ผู้ซื้อควรให้เครื่องหมายหัวฉีดเก่าและข้อมูลเครื่องจักร-หัวก่อนยืนยันคำสั่งซื้อ

2. หัวฉีด 256CSN เหมาะสำหรับเครื่อง NPM ทุกรุ่นหรือไม่?

ไม่โดยอัตโนมัติ ส่วนใหญ่ระบุสำหรับระบบวางตำแหน่ง NPM ที่เข้ากันได้ซึ่งใช้ยูนิต 12 หัว ควรตรวจสอบรุ่นเครื่องจักรที่สมบูรณ์ หัวที่ติดตั้ง อินเทอร์เฟซหัวฉีด และหมายเลขชิ้นส่วนที่มีอยู่ก่อนซื้อ

3. ข้อมูลใดบ้างที่จำเป็นสำหรับการเสนอราคาที่ถูกต้อง?

โปรดระบุรุ่นหัวฉีด หมายเลขชิ้นส่วนที่แน่นอน รุ่นเครื่องจักร ประเภทหัว ปริมาณที่ต้องการ ปลายทางการจัดส่ง และรูปถ่ายหัวฉีดที่มีอยู่อย่างชัดเจน ข้อมูลแพ็คเกจส่วนประกอบก็แนะนำเช่นกันเมื่อความเข้ากันได้ไม่แน่นอน

4. เมื่อใดที่ควรเปลี่ยนหัวฉีดแทนการทำความสะอาด?

แนะนำให้เปลี่ยนเมื่อหัวฉีดงอ แตก บิ่น สึกหรอมาก ไม่สามารถรักษาแรงสุญญากาศที่เสถียร หรือทำให้เกิดข้อผิดพลาดในการหยิบจับซ้ำๆ หลังจากการทำความสะอาดและการตรวจสอบเครื่องจักรอย่างถูกต้อง

5. หมายเลขชิ้นส่วนแค็ตตาล็อกที่แตกต่างกันสามารถใช้แทนกันได้หรือไม่?

ไม่ควรถือว่าสามารถใช้แทนกันได้โดยไม่ได้รับการยืนยัน ชื่อหัวฉีดที่คล้ายกันอาจแสดงถึงการแก้ไข การกำหนดค่าหัว หรือการใช้งานเครื่องจักรที่แตกต่างกัน ยืนยันอินเทอร์เฟซทางกายภาพ เอกสารเครื่องจักร และการระบุหัวฉีดที่มีอยู่ก่อนการแทนที่

ติดต่อเรา

ติดต่อเราสำหรับราคา ความพร้อมใช้งาน ตัวเลือกการจัดส่ง และการยืนยันทางเทคนิคสำหรับหัวฉีด SMT Panasonic 256CSN N610148260AA

เพื่อให้ได้รับการเสนอราคาที่ถูกต้อง โปรดระบุ:

• หมายเลขชิ้นส่วนและรุ่นหัวฉีดที่ต้องการ
• รุ่นเครื่องจักรที่สมบูรณ์
• ประเภทหัววาง
• ปริมาณที่ต้องการ
• รูปถ่ายหัวฉีดที่มีอยู่
• ข้อมูลแพ็คเกจส่วนประกอบ
• ประเทศปลายทาง
• วันที่จัดส่งที่ร้องขอ

ทีมงานของเราสามารถช่วยยืนยันข้อมูลที่ให้ เตรียมใบเสนอราคาที่ชัดเจน และแนะนำบรรจุภัณฑ์ที่เหมาะสมสำหรับการจัดส่งระหว่างประเทศ

ชื่อแบรนด์ ชื่อเครื่องจักร และหมายเลขชิ้นส่วนใช้เพื่อระบุความเข้ากันได้ของผลิตภัณฑ์และความต้องการของลูกค้าเท่านั้น
