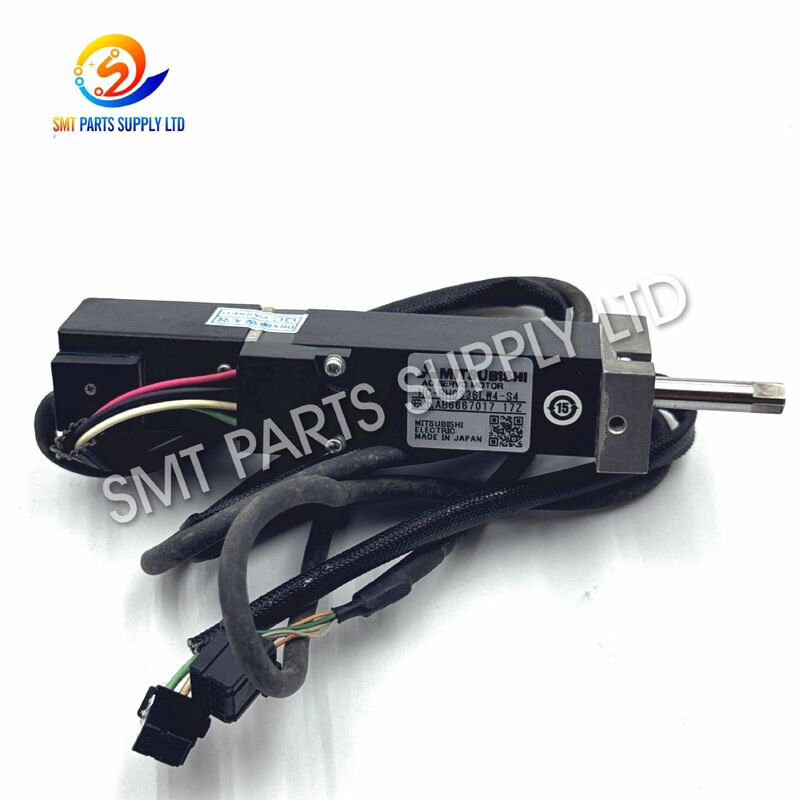

JUKI HC-BH0336LW4-S4 30W FX-3-Series เซอร์โวมอเตอร์แกน Z 40048065

JUKI HC-BH0336LW4-S4 30W FX-3-Series Z-Axis Servo Motor 40048065

JUKI 40048065 HC-BH0336LW4-S4 เป็นเครื่องยนต์เซอร์โวคอมแพคต 30W ที่ออกแบบมาสําหรับระบบการเคลื่อนไหวแกน Z ของเครื่องวาง SMT ซีรี่ย์ FX-3 ที่เข้ากันได้แกน Z กํากับการเคลื่อนไหวตั้งที่จําเป็นในการเข้าใกล้จมน้ํา, การรับส่วนประกอบ, การลากหัว, การเข้าใกล้ PCB และการวางส่วนประกอบที่ควบคุม

การทํางานที่มั่นคงของแกน Z เป็นสิ่งจําเป็นในการรักษาความสูงของตัวรับที่คงที่ ความสูงการวางและการตอบสนองของหัว เมื่อมอเตอร์เดิมกลายเป็นสวม, ร้อนเกินไปหรือไฟฟ้าไม่มั่นคงเครื่องอาจมีสัญญาณเตือนตําแหน่งการเคลื่อนไหวตั้งไม่ปกติ ความล้มเหลวในการรับหรือการหยุดการผลิตที่ไม่คาดหวัง

ที่ระบุด้วยเบอร์ชิ้น 40048065 และรุ่นมอเตอร์ครบถ้วน HC-BH0336LW4-S4 ส่วนประกอบสํารองนี้เหมาะสําหรับโรงงาน SMT บริษัทบริการอุปกรณ์ผู้จําหน่ายอะไหล่และผู้ผลิตอุปกรณ์อิเล็กทรอนิกส์ที่ดูแลอุปกรณ์วางที่เข้ากันได้. ก่อนสั่งซื้อ ลูกค้าควรยืนยันว่ามีตราครบถ้วน ป้ายท้ายเครื่องยนต์ การจัดวางเครื่องเชื่อม คาเบลทิศทางและการตั้งค่าเครื่อง

จํานวนชิ้นส่วน, ป้ายท้ายรุ่นและลักษณะทางกายภาพต้องตรวจสอบพร้อมกัน มอเตอร์ที่มีกําลังการผลิตนามธรรมเดียวกันหรือกระเป๋าที่คล้ายกันไม่ได้เป็นการแลกเปลี่ยนโดยอัตโนมัติ

สําหรับเครื่อง KE-2070 หรือ KE-2080 ลูกค้าควรให้ฉลากเครื่องยนต์ที่มีอยู่และภาพถ่ายของเครื่องเชื่อม ก่อนสั่งซื้อความเหมาะสมไม่ควรยืนยันจากชื่อเครื่องจักรหรือพลังงานระดับเฉพาะเท่านั้น.

แกน Z ของหัววางทํางานทําจํานวนมากของการเร่งเร่ง, ความช้าลง, ลดและยกวงจรซ้ําในช่วงการทํางานทุกครั้งการเคลื่อนไหวอย่างต่อเนื่องทําให้เครื่องยนต์มีแรงเครียดทางกลและทางไฟฟ้า, สายเคเบิล, เครื่องเชื่อมและส่วนประกอบการส่ง

ปัญหาของเครื่องยนต์อาจเกิดค่อยๆ หรือปรากฏทันทีหลังจากการชน, การเสียสายไฟฟ้าหรือภาระเครื่องกลที่เกินขั้น

การผลิต SMT อย่างต่อเนื่องจะส่งผลกระทบต่อการวางหมุนมอเตอร์, การกันหนาว, ส่วนประกอบการตอบสนองและการเชื่อมต่อสายเคเบิล. เครื่องจักรที่ทํางานหลายชิวท์อาจมีผลกระทบต่อการสกัดเร็วขึ้น

เครื่องกลไกแกน Z ที่ปนเปื้อน, แห้งหรือเสียหายสร้างความต้านทานเพิ่มเติม. มอเตอร์ต้องสร้างความพยายามมากขึ้นเพื่อให้สําเร็จการเคลื่อนไหวที่สั่ง, เพิ่มอุณหภูมิและภาระไฟฟ้า

น้ํามันหล่อลื่นที่ไม่เพียงพอเพิ่มการขัดแย้ง น้ํามันหล่อลื่นที่มากเกินไปหรือไม่เหมาะสม อาจดึงดูดฝุ่น จํากัดการเคลื่อนไหว หรือทําให้ส่วนประกอบทางกลและไฟฟ้าที่อยู่ใกล้เคียงติดเชื้อ

การเคลื่อนไหวหัววางซ้ํา ๆ สามารถบิดเครื่องยนต์และสายการตอบสนองได้เป็นพันๆ ครั้ง สายการนําภายในอาจแตก แม้ว่าผิวนอกของสายการนําจะดูเหมือนปกติ

การสัมผัสไฟฟ้าที่ไม่ดีอาจตัดพลังงานของเครื่องยนต์หรือสัญญาณการตอบสนอง ซึ่งอาจทําให้เกิดสัญญาณเตือนระยะสั้น การเคลื่อนไหวที่ไม่มั่นคง หรือความล้มเหลวระหว่างการเริ่มเครื่อง

ระบบควบคุมเซอร์โวขึ้นอยู่กับการตอบสนองที่แม่นยํา สัญญาณตอบสนองที่ไม่มั่นคงอาจทําให้เกิดความผิดพลาดในการตั้งตําแหน่ง, ความสั่นสะเทือน, การเคลื่อนไหวที่ผิดปกติหรือปัญหาการตั้งทางซ้ํา ๆ

ความสูงของจุฬาที่ไม่ถูกต้อง เครื่องเลี้ยงที่เสียหาย ข้อมูลส่วนประกอบที่ไม่เหมาะสม หรือความผิดพลาดในการวางโปรแกรม อาจทําให้เกิดการชนหัว การชนกระทันหันอาจทําให้เกิดความเสียหายของมอเตอร์ เครื่องเชื่อม หรือเครื่องส่งแกน Z

การจัดสรรผิดพลาด การขัดขวางเครื่องประกอบไม่เท่าเทียมกัน การติดตั้งเครื่องเชื่อมแบบบังคับ หรือการตั้งเส้นทางสายไฟฟ้าที่ไม่ถูกต้อง อาจทําให้อายุการใช้งานของมอเตอร์ลดลง

การเคลื่อนไหวที่จํากัด การระบายอากาศที่ไม่ดี หรือการทํางานต่อเนื่องภายใต้ภาระที่ผิดปกติ อาจทําให้เกิดความร้อนเกินและเร่งความเสื่อมภายใน

การเลือกมอเตอร์โดยการดูหรือกําลังผลิตเท่านั้น อาจส่งผลให้เครื่องเชื่อมไม่ตรงกัน, ความผิดพลาดการตอบสนอง, ปัญหาการติดตั้งหรือสัญญาณเตือนเซอร์โว

เมื่อการแก้ไขปัญหายืนยันว่ามอเตอร์แกน Z ที่ติดตั้งมีความบกพร่อง การเปลี่ยนด้วยรุ่นที่ระบุถูกต้อง สามารถฟื้นฟูการเคลื่อนไหวหัวตั้งคงที่ได้

การเลือกเครื่องสํารอง ควรเลือกตามหมายเลขชิ้นส่วนและรุ่นเครื่องยนต์ที่สมบูรณ์แบบ แทนที่จะเลือกตามรูปร่างเท่านั้น

สําหรับผลิตภัณฑ์นี้ ข้อมูลการระบุตัวหลักคือ

1. บันทึกรหัสเตือนเครื่องทั้งหมด
2. ตรวจสอบเครื่องเชื่อมพลังงาน
3. ตรวจสอบเครื่อง Encoder หรือเครื่องเชื่อม Feedback
4. ตรวจสอบสายไฟไหมสําหรับการบด, บิดหรือแตกภายใน
5. ตรวจสอบแนวทางแกน Z และกลไกการส่ง
6. ยืนยันว่ากลไกเคลื่อนไหวโดยไม่ต่อต้านเกินขั้น
7. ตรวจสอบเครื่องยนต์ให้เห็นว่ามีเสียงหรืออุณหภูมิที่ผิดปกติ
8. ตรวจสอบตราเครื่องยนต์ครบถ้วนและคําตอบ
9. เปรียบเทียบหมายเลขชิ้นที่ติดตั้งกับบันทึกการบํารุงรักษา
10. เปลี่ยนเครื่องยนต์หลังจากที่ชุดที่เกี่ยวข้องได้รับการตรวจสอบ
11. จบการติดตั้งเครื่องและการปรับระดับหลังการติดตั้ง
12. ทําการทดลองแบบควบคุม ก่อนที่จะเริ่มการผลิตใหม่

การเปลี่ยนมอเตอร์อาจเหมาะสมเมื่อ:

• เครื่องยนต์ผลิตสัญญาณเตือนการทํางานที่ยืนยันซ้ําแล้วซ้ําเล่า
• สัญญาณการตอบสนองยังคงไม่มั่นคง หลังจากการตรวจสอบสายไฟฟ้า
• เครื่องยนต์ผลิตเสียงกลที่ผิดปกติ
• อุณหภูมิของเครื่องยนต์เพิ่มขึ้นอย่างรวดเร็ว ภายใต้การทํางานปกติ
• หม้อหรือหมุนแสดงให้เห็นการสกัดมากเกินไป
• การเคลื่อนไหวศีรษะแนวตั้ง ไม่สม่ําเสมอ
• เครื่องยนต์ล้มเหลวในการทดสอบการทํางาน
• เครื่องยนต์ที่ติดตั้งได้รับความเสียหายจากการชน
• ค่าซ่อมไม่ประหยัด
• เวลาหยุดการผลิตต้องการวิธีการเปลี่ยนโดยตรง

เครื่องยนต์ HC-BH0336LW4-S4 ใช้ในการควบคุมการเคลื่อนไหวด้านล่างของแกน Z ของหัววาง SMT ที่เข้ากันได้

แกน Z เคลื่อนย้ายชุดระบายน้ําไปยังจุดรับส่วนประกอบ ยกส่วนประกอบหลังจากการรับ, ลดมันไปยังสถานที่ PCB ที่โปรแกรมและถอนหัวหลังจากการวาง

• การผลิตอุปกรณ์อิเล็กทรอนิกส์
• เครื่องประกอบอิเล็กทรอนิกส์รถยนต์
• การผลิตแผ่นควบคุมอุตสาหกรรม
• การผลิตอุปกรณ์สื่อสาร
• การผลิตไฟ LED
• การผลิตอิเล็กทรอนิกส์พลังงาน
• อุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์
• การผลิตแผ่นควบคุมอุปกรณ์ครัวเรือน
• บริการผลิตอิเล็กทรอนิกส์
• การบํารุงรักษาและซ่อมแซมอุปกรณ์ SMT

การเก็บมอเตอร์สํารองไว้ในคลังอาจมีประโยชน์เมื่อ:

• เครื่องทํางานสองหรือสามชิงต์
• สายการผลิตมีกําลังสํารองจํากัด
• เวลาจัดส่งระหว่างประเทศอาจส่งผลต่อการบํารุงรักษา
• มีสัญญาณเตือนที่ผ่านมา
• เครื่องหลายเครื่องใช้เครื่องยนต์เดียวกัน
• การหยุดการผลิต สร้างความสูญเสียที่สําคัญ
• เครื่องยังคงมีความสําคัญต่อผลิตประจําวัน
• การสนับสนุนบริการท้องถิ่นมีขั้นต่ํา
• การดูแลป้องกันกําลังวางแผน
• จําเป็นต้องมีอะไหล่ฉุกเฉิน

เครื่องควบคุมเครื่องส่งคําสั่งการเคลื่อนไหวไปยังระบบควบคุม servo เครื่องขับ servo ส่งพลังงานไฟฟ้าที่ควบคุมไปยังมอเตอร์ทําให้มันหมุนและเคลื่อนย้ายกลไกการส่ง Z-axis.

ข้อมูลการตอบสนองถูกส่งกลับไปยังตัวควบคุม ตัวควบคุมเปรียบเทียบตําแหน่งจริงกับตําแหน่งที่สั่ง และแก้ไขการเคลื่อนไหวจนถึงความสูงที่ต้องการ

1. โปรแกรมการจัดตั้งขอตําแหน่งแกน Z
2. เครื่องควบคุมสร้างคําสั่งการเคลื่อนไหว
3. การขับเคลื่อน servo ให้พลังงานให้กับมอเตอร์
4. เครื่องยนต์หมุนกลไกการส่ง
5. หัววางเคลื่อนที่ตั้งตั้ง
6. การตอบสนองทางเคลื่อนไหวรายงานการเคลื่อนไหวจริง
7. เครื่องควบคุมจะเปรียบเทียบตําแหน่งจริงกับจุดหมาย
8. ความแตกต่างในตําแหน่งถูกแก้ไขโดยอัตโนมัติ
9. ช่องบรรทุกถึงความสูงที่โปรแกรมไว้
10. การรับหรือการวางดําเนินการต่อ

เครื่องยนต์แกน Z ทํางานร่วมกันกับ:

• การขับเคลื่อน servo
• สายไฟฟ้ามอเตอร์
• เครื่อง Encoder หรือสายตอบสนอง
• เครื่องเชื่อมกล
• การนําแกน Z
• เครื่องส่ง
• หัวหน้าการจัดตั้ง
• จับกระบอก
• เซ็นเซอร์ที่มา
• เซ็นเซอร์ขอบเขต
• เครื่องควบคุม
• ปริมาตรเซอร์โว
• ระบบหล่อลื่น
• ข้อมูลการปรับขนาดเครื่อง

การเปลี่ยนมอเตอร์อาจไม่แก้ปัญหาสัญญาณเตือนที่เกิดจากสายไฟเสียหาย, การขับเคลื่อนเซอร์โวที่บกพร่อง, กลไกที่ติด, ปัญหาเซ็นเซอร์หรือปริมาตรที่ไม่ถูกต้อง

เลขส่วนของ JUKI ที่จําเป็นสําหรับรายการนี้คือ:

40048065

จํานวนชิ้นส่วนควรตรวจสอบในยนต์เดิม, บันทึกชิ้นส่วนเครื่องจักร, เอกสารการบํารุงรักษาหรือประวัติการเปลี่ยน

รูปแบบที่สมบูรณ์แบบควรจะเป็น:

HC-BH0336LW4-S4

คําท้ายสุดท้ายสําคัญ อย่าเลือกมอเตอร์ที่ใช้แค่ตัวระบุ HC-BH0336LW4 ที่สั้น

ยืนยันว่าเครื่องยนต์เดิมมีขนาด:

30W

การจับคู่ผลิตเพียงอย่างเดียวไม่เพียงพอ แต่มันเป็นขั้นตอนการระบุที่สําคัญ

ตรวจสอบว่าส่วนประกอบที่ต้องการคือมอเตอร์แกน Z.

มอเตอร์ที่ติดตั้งอยู่ใกล้หัววางอาจควบคุมการเคลื่อนไหวอื่น มอเตอร์สําหรับแกนที่แตกต่างกันไม่ได้เปลี่ยนกันโดยอัตโนมัติ

สําหรับแอพลิเคชั่น FX-3 ให้:

• รุ่นเครื่องจักรสมบูรณ์
• เลขลําดับเครื่อง
• การจัดตั้งหัว
• หมายเลขชิ้นส่วนเครื่องยนต์ที่มีอยู่
• รุ่นเครื่องที่อยู่
• รหัสเตือนปัจจุบัน

สําหรับเครื่อง KE-2070 หรือ KE-2080 อย่าสั่ง ก่อนที่เครื่องยนต์ที่ติดตั้งจะถูกตรวจสอบ

รูปภาพบนสติ๊กเกอร์ควรแสดงให้เห็นอย่างชัดเจนว่า:

• เครื่องยนต์แบบเต็ม
• นัยท้ายเต็ม
• ผลิตแบบนาม
• เลขลําดับ
• รหัสการผลิต
• บาร์โค้ดหรือรหัสระบุตัว
• ข้อมูลผู้ผลิต

ส่งภาพชัดเจนของ:

• เครื่องเชื่อมพลังงาน
• เครื่องเชื่อมต่อการตอบสนอง
• การจัดสรร Pin.
• โครงสร้างล็อคเครื่องเชื่อม
• ทิศทางการออกสายเคเบิล
• ความยาวของสายไฟ
• แอดป์เตอร์ระหว่างไหนก็ได้

ก่อนการชําระเงิน ยืนยันว่า:

• สภาพของสินค้า
• มาตรฐานการตรวจสอบ
• ความพร้อมในการทดสอบ
• ลักษณะของสัญลักษณ์
• รวมถึงอุปกรณ์เสริม
• ระยะเวลาการรับประกัน
• ขั้นตอนการคืน
• โปรแกรมการจัดส่ง
• วิธีการบรรจุ
• ความรับผิดชอบในการส่ง

• ติดต่อและแยกพลังงานเครื่องจักร
• ติดตามขั้นตอนความปลอดภัยไฟฟ้าในโรงงาน
• บันทึกตําแหน่งของเคเบิลเดิม
• ถ่ายรูปของอุปกรณ์ที่อยู่
• ตราเครื่องเชื่อมทั้งหมด ก่อนการถอน
• ยืนยันการติดตั้งเครื่องยนต์สํารอง
• ตรวจสอบเครื่องเชื่อมและกลไกแกน Z
• ทําความสะอาดพื้นที่ติดตั้ง
• ตรวจสอบความต้านทานทางกลที่มากเกินไป
• ดูเอกสารการบํารุงรักษาที่เหมาะสม

• อย่าดึงหรือบิดสายมอเตอร์
• อย่าบังคับเครื่องเชื่อมเข้าตําแหน่ง
• จัดการมอเตอร์และการจับคู่อย่างถูกต้อง
• สะดวกแนบที่ติดตั้งอย่างเท่าเทียม
• ให้สายไฟอยู่ห่างจากส่วนย้าย
• หลีกเลี่ยงการบิดเคเบิลที่คม
• ป้องกันไขมันจากการเข้าสู่ตัวเชื่อม
• ยืนยันการกักกัน
• ตรวจสอบความสะอาดของเคเบิล
• ติดตั้งครอบคลุมและตัวป้องกันทั้งหมดใหม่

• เสร็จสิ้นการดําเนินการที่ต้องการ
• สังเกตการเคลื่อนไหวครั้งแรกในความเร็วต่ํา
• ตรวจสอบทิศทางการเคลื่อนไหว
• ฟังเสียงที่ผิดปกติ
• ติดตามอุณหภูมิเครื่องยนต์
• ยืนยันความสูง
• ยืนยันความสูงการวาง
• ทําวงจรการผลิตแบบแห้ง
• ทดสอบ PCB จํานวนจํากัด
• รีวิวประวัติเครื่องเตือน

การติดตั้งและการปรับระดับควรทําโดยบุคลากรซ่อมบํารุงรักษา SMT ที่ได้รับการฝึกอบรม

เครื่องยนต์ควรได้รับการป้องกันจาก:

• กระทบจากการขนส่ง
• สั่นสะเทือนซ้ําๆ
• ความชื้น
• ฝุ่น
• ผ่าตัดเสียหาย
• สายโค้ง
• เติมโหลด
• ไฟฟ้าสแตติก
• การจัดการคลังสินค้า
• การเคลื่อนไหวสินค้าระหว่างประเทศ

บรรจุภัณฑ์สามารถประกอบด้วยถุงกันสแตตติก, แผ่นปกป้อง, ผงหมอน, การป้องกันเครื่องเชื่อม และกล่องส่งออกเสริม

มอเตอร์ใช้ในการเคลื่อนไหวตั้งแกน Z ในเครื่องวาง SMT ซีรี่ย์ FX-3 ที่เข้ากันได้การถอนหัวและการวางส่วนประกอบที่ควบคุมระหว่างการประกอบ PCB.

ไม่ควรสมมุติว่ามีความสอดคล้อง ลูกค้าที่ใช้เครื่อง KE-2070 หรือ KE-2080 ควรให้ฉลากเครื่องยนต์ที่มีอยู่รูปภาพแบบเติมเต็ม และเครื่องเชื่อม เพื่อตรวจสอบ ก่อนสั่งซื้อ.

กรุณาแจ้งรุ่นเครื่อง เครื่องหมายลําดับ เครื่องหมายชิ้นที่มีอยู่ รุ่นเครื่องยนต์สมบูรณ์ สถานที่แกน รูปภาพเครื่องเชื่อม รูปภาพสัญลักษณ์จํานวนที่ต้องการและรหัสเตือนเครื่องปัจจุบัน.

อาการที่พบบ่อยๆ ได้แก่ เซอร์โว อลาร์ม การเคลื่อนไหวตั้งไม่มั่นคง เสียงไม่ปกติ อุณหภูมิสูงเกินความล้มเหลวในการตั้งทางซ้ําและการทํางานของแกนที่หยุดยั้ง.

หน่วยใหม่, เงินเกินหรือทดสอบใช้อาจมีอยู่ตามคลังสินค้าปัจจุบัน สภาพของสินค้า, สถานะการตรวจสอบ, งวดรับประกันการบรรจุและตารางการจัดส่งควรได้รับการยืนยันในอัตราเสนอราคาทางการ.

ต้องการJUKI 40048065 HC-BH0336LW4-S4 30W เซอร์โวมอเตอร์แกน Zสําหรับเครื่องวาง SMT ซีรีย์ FX-3

กรุณาระบุ:

• จําเป็นต้องมีเบอร์ชิ้น
• เครื่องยนต์แบบเต็ม
• รุ่นเครื่อง
• เลขลําดับเครื่อง
• จํานวนที่ต้องการ
• สภาพสินค้าที่ต้องการ
• ประเทศปลายทาง
• รูปจากเครื่องยนต์
• รูปภาพของเครื่องเชื่อม
• รหัสเตือนเครื่องปัจจุบัน

เราจะตรวจสอบรายละเอียดการระบุตัวตน และให้บริการ สภาพสินค้าที่มีอยู่ ข้อมูลการตรวจสอบ รายละเอียดการบรรจุและตัวเลือกการจัดส่ง
