ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม NSK 7001AT Series สำหรับแกน Y เครื่อง FUJI NXT ขนาด 12 × 28 × 8 มม.

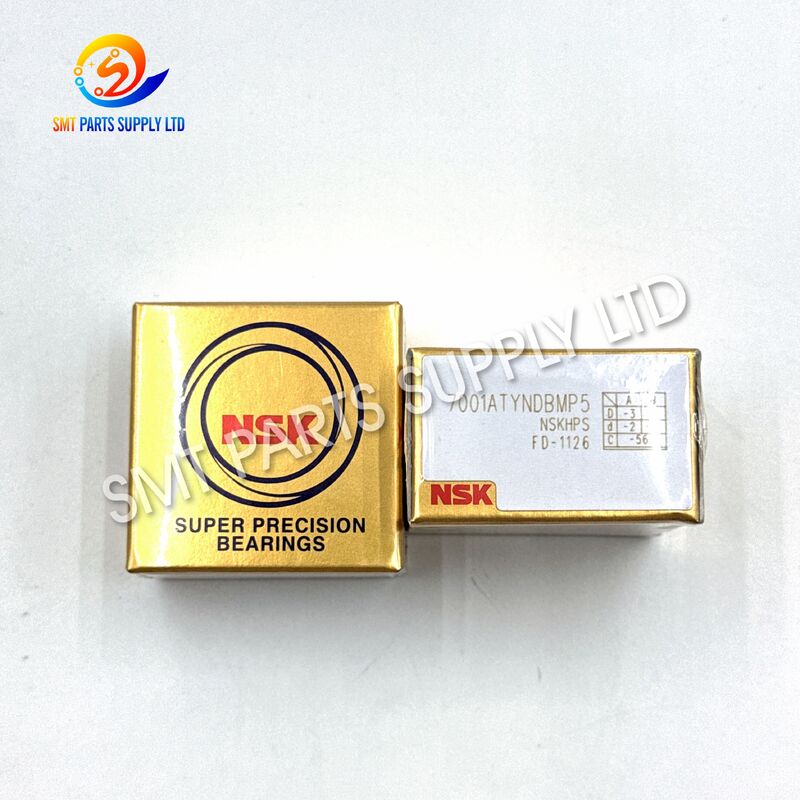

FUJI H4209W NSK 7001ATYNDBMP5 NXT แบริ่งความแม่นยำแกน Y

ตลับลูกปืน FUJI H4209W เป็นส่วนประกอบรองรับการเคลื่อนไหวที่แม่นยำซึ่งใช้ในกลไกแกน Y ของอุปกรณ์จัดวางบนพื้นผิวของ FUJI NXT โดยทั่วไปจะระบุได้โดยซีรีส์ตลับลูกปืน NSK 7001AT โดยมีการกำหนดที่สมบูรณ์ เช่น 7001ATYNDBMP5 หรือ 7001ATYDBC8P5 ปรากฏในการอ้างอิงส่วนต่างๆ ซองขนาดมาตรฐานที่เกี่ยวข้องกับผลิตภัณฑ์นี้คือเส้นผ่านศูนย์กลางภายใน 12 มม. เส้นผ่านศูนย์กลางภายนอก 28 มม. และความกว้าง 8 มม. ข้อมูลชิ้นส่วน NXT สาธารณะระบุว่า H4209W เป็นตลับลูกปืนที่ติดตั้งในชุดบอลสกรูแกน Y ซึ่งอาจแสดงสองชิ้นในโครงสร้างทางกลที่เกี่ยวข้อง

ออกแบบมาเพื่อการรองรับแบบหมุนที่แม่นยำ แบริ่งสัมผัสเชิงมุมนี้ช่วยควบคุมการเคลื่อนที่ในแนวรัศมีและการเคลื่อนตัวตามแนวแกนภายในกลไกการกำหนดตำแหน่ง การเลือกตลับลูกปืน ทิศทางการติดตั้ง การจัดเรียงที่ตรงกัน สภาพการหล่อลื่น และพรีโหลดที่ถูกต้อง มีความสำคัญต่อการรักษาการเคลื่อนที่ของแกนให้ราบรื่นและการวางตำแหน่งที่เชื่อถือได้

ผลิตภัณฑ์นี้เหมาะสำหรับโรงงาน SMT บริษัทบำรุงรักษาเครื่องจักร ช่างประกอบอุปกรณ์ ผู้จัดจำหน่ายชิ้นส่วนอะไหล่ และทีมงานบริการด้านเทคนิคที่ต้องการเปลี่ยนตลับลูกปืนสำหรับชุดประกอบการเคลื่อนที่ FUJI NXT ผู้ซื้อควรยืนยันการกำหนดค่าเครื่องจักร เครื่องหมายลูกปืนที่ติดตั้ง ตำแหน่งการประกอบ และปริมาณที่ต้องการก่อนทำการสั่งซื้อ

การระบุผลิตภัณฑ์ที่สำคัญ

หมายเลขชิ้นส่วน H4209W เชื่อมโยงกับการใช้งานตลับลูกปืน FUJI NXT ในขณะที่ข้อมูลรายการชิ้นส่วนที่มีอยู่จะวางตลับลูกปืนไว้ในโครงสร้างบอลสกรูแกน Y

คุณสมบัติผลิตภัณฑ์

สาเหตุ

เหตุใดแบริ่งแกน Y ของ NXT จึงจำเป็นต้องเปลี่ยน?

แกน Y ของเครื่องจัดตำแหน่ง SMT ทำการเร่งความเร็ว การชะลอตัว การวางตำแหน่ง และการเคลื่อนกลับบ่อยครั้งในระหว่างการผลิต แบริ่งที่รองรับบอลสกรูหรือเพลาหมุนจะต้องทำงานซ้ำๆ ในขณะที่ยังคงควบคุมการเคลื่อนที่ตามแนวแกนและแนวรัศมี เมื่อเวลาผ่านไป การสึกหรอทางกลหรือปัญหาที่เกี่ยวข้องกับการติดตั้งอาจทำให้ประสิทธิภาพของตลับลูกปืนลดลง

1. ความเหนื่อยล้าทางกลในระยะยาว

วงจรการผลิตที่ต่อเนื่องจะทำให้ทางวิ่งของตลับลูกปืนและองค์ประกอบกลิ้งต้องรับน้ำหนักซ้ำๆ แม้ว่าเครื่องจักรจะได้รับการบำรุงรักษาอย่างถูกต้อง ชั่วโมงการทำงานที่ยาวนานอาจค่อยๆ เพิ่มระยะห่างภายใน ความล้าของพื้นผิว การสั่นสะเทือน หรือความต้านทานการหมุน

2. การเสื่อมสภาพของการหล่อลื่น

จาระบีสามารถเสื่อมสภาพได้เนื่องจากอุณหภูมิในการทำงาน การปนเปื้อน ระยะเวลาการใช้งานที่มากเกินไป สารหล่อลื่นที่เข้ากันไม่ได้ หรือปริมาณการหล่อลื่นไม่ถูกต้อง การหล่อลื่นที่ไม่เพียงพอจะเพิ่มแรงเสียดทาน ในขณะที่จาระบีที่มากเกินไปอาจทำให้การลากและอุณหภูมิในการทำงานเพิ่มขึ้น

3. ฝุ่นและการปนเปื้อน

สภาพแวดล้อมการผลิต SMT อาจมีฝุ่นละเอียด เศษชิ้นส่วน สารหล่อลื่นแห้ง อนุภาคของบรรจุภัณฑ์ หรือสารตกค้างในการบำรุงรักษา สารปนเปื้อนที่เข้าสู่บริเวณแบริ่งสามารถทำลายพื้นผิวร่องน้ำและทำให้เกิดเสียงหรือการสั่นสะเทือนที่ผิดปกติได้

4. พรีโหลดแบริ่งไม่ถูกต้อง

แบริ่งสัมผัสเชิงมุมมีความไวต่อการจัดติดตั้งและพรีโหลด โหลดล่วงหน้าที่มากเกินไปอาจทำให้เกิดความร้อน เสียง และการสึกหรอก่อนวัยอันควร พรีโหลดที่ไม่เพียงพออาจสร้างการเคลื่อนที่ในแนวแกน ความแข็งแกร่งลดลง หรือการวางตำแหน่งแกนไม่เสถียร

5. การวางแนวที่ไม่ตรง

ตัวเรือนแบริ่งที่ไม่ตรงแนว เพลางอ บอลสกรูเสียหาย พื้นผิวการติดตั้งไม่เรียบ หรือน็อตล็อคที่ขันแน่นไม่ถูกต้องอาจทำให้เกิดภาระที่ผิดปกติบนตลับลูกปืนได้ การเปลี่ยนตลับลูกปืนโดยไม่แก้ไขปัญหาการจัดตำแหน่งอาจส่งผลให้เกิดความล้มเหลวซ้ำๆ

6. การติดตั้งที่ไม่เหมาะสม

แรงกดที่ส่งผ่านองค์ประกอบลูกกลิ้ง การกระแทกจากค้อน การปนเปื้อนระหว่างการประกอบ ทิศทางการติดตั้งที่ไม่ถูกต้อง หรือแรงบิดในการขันที่ไม่สามารถควบคุมได้ อาจทำให้ตลับลูกปืนใหม่เสียหายได้ก่อนที่เครื่องจักรจะกลับสู่การผลิต

7. การชนหรือการหยุดฉุกเฉิน

การชนกันทางกล การหยุดแกนกะทันหัน แรงต้านที่มากเกินไป หรือการอุดตันของบอลสกรูสามารถถ่ายเทภาระแรงกระแทกไปยังแบริ่งรองรับได้ ตลับลูกปืนอาจยังคงใช้งานได้แต่จะมีเสียงรบกวน แรงสั่นสะเทือน หรือความแม่นยำในการกำหนดตำแหน่งลดลงในภายหลัง

อาการความล้มเหลวทั่วไป

อาการเหล่านี้ไม่ได้เกิดจากตลับลูกปืนเพียงอย่างเดียว ควรตรวจสอบบอลสกรู คัปปลิ้ง มอเตอร์ ลิเนียร์ไกด์ น็อตล็อค ตัวเข้ารหัส ระบบหล่อลื่น และตัวเรือนสำหรับติดตั้งก่อนเปลี่ยน

สารละลาย

การเปลี่ยนที่แม่นยำสำหรับตำแหน่งรองรับแกน Y ของ FUJI NXT

การเปลี่ยนตลับลูกปืน H4209W ที่สึกหรอสามารถช่วยฟื้นฟูการเคลื่อนที่ของแกน Y ได้อย่างราบรื่น เมื่อการตรวจสอบยืนยันว่าตลับลูกปืนได้รับความเสียหายหรือไม่เป็นไปตามสภาวะการหมุนที่ต้องการอีกต่อไป ขั้นตอนการเปลี่ยนทดแทนที่ถูกต้องควรรวมถึงการระบุ การตรวจสอบ การทำความสะอาด การติดตั้ง การปรับแต่ง และการตรวจสอบการปฏิบัติงาน

กระบวนการเปลี่ยนที่แนะนำ

หมายเหตุการติดตั้งที่สำคัญ

• อย่าตีแบริ่งโดยตรงด้วยค้อนโลหะ
• อย่าส่งแรงกดผ่านลูกบอล
• รักษาโต๊ะทำงาน เครื่องมือ เพลา ตัวเรือน และตลับลูกปืนให้สะอาด
• อย่าผสมข้อมูลจำเพาะของตลับลูกปืนที่ไม่ตรงกันโดยไม่มีการยืนยันทางเทคนิค
• อย่าเปลี่ยนทิศทางการติดตั้งของตลับลูกปืนหน้าสัมผัสเชิงมุม
• ห้ามใช้สารหล่อลื่นที่ไม่ระบุรายละเอียด
• อย่านำน็อตล็อก ตัวเว้นระยะ ปลอกสวม หรือส่วนประกอบยึดที่ชำรุดกลับมาใช้ซ้ำ
• ตรวจสอบบอลสกรูเพื่อดูการโค้งงอ การสึกหรอ การขีดข่วน หรือความต้านทานที่ผิดปกติ
• ตรวจสอบรางนำทางเชิงเส้นก่อนที่จะสันนิษฐานว่าปัญหาแกน Y ทุกอันเกิดจากตลับลูกปืน
• ปฏิบัติตามคู่มือการบำรุงรักษาอุปกรณ์และขั้นตอนความปลอดภัยของสถานที่

ข้อมูลจำเพาะ

ข้อมูลจำเพาะของผลิตภัณฑ์หลัก

ข้อมูลอ้างอิงเกี่ยวกับตลับลูกปืนสาธารณะและการค้าระบุว่าแท่นขนาด 7001A เป็นรูเจาะ 12 มม. เส้นผ่านศูนย์กลางภายนอก 28 มม. และความกว้าง 8 มม. บันทึก H4209W ที่มีจำหน่ายยังระบุส่วนประกอบว่าเป็นตลับลูกปืน NSK สำหรับอุปกรณ์ FUJI NXT

ตารางการตรวจสอบคำต่อท้าย

ไม่ควรใช้การตีความคำต่อท้ายเป็นเกณฑ์การซื้อเพียงอย่างเดียว ควรตรวจสอบเครื่องหมาย การจัดเรียงตลับลูกปืน การกำหนดค่าเครื่องจักร และเอกสารประกอบการประกอบทั้งหมดร่วมกัน

การควบคุมคุณภาพ

การตรวจสอบที่เข้ามา

ควรตรวจสอบตลับลูกปืนที่ให้มาแต่ละชิ้นตามข้อกำหนดในการสั่งซื้อก่อนจัดส่ง กระบวนการตรวจสอบอาจรวมถึง:

• การเปรียบเทียบหมายเลขชิ้นส่วน FUJI
• แบบจำลอง NSK และการเปรียบเทียบส่วนต่อท้าย
• การวัดเส้นผ่านศูนย์กลางภายใน
• การวัดเส้นผ่านศูนย์กลางภายนอก
• การวัดความกว้าง
• การตรวจสอบลักษณะพื้นผิวและร่องน้ำ
• การตรวจสอบการกัดกร่อนและการปนเปื้อน
• การตรวจสอบสภาพบรรจุภัณฑ์
• การตรวจสอบสภาพการหมุนด้วยตนเอง
• การตรวจสอบปริมาณ
• การตรวจสอบฉลากและแบทช์
• การยืนยันภาพถ่ายเมื่อมีการร้องขอ

การตรวจสอบก่อนการจัดส่ง

แอปพลิเคชัน

การประยุกต์ใช้อุปกรณ์เบื้องต้น

ตลับลูกปืน H4209W ส่วนใหญ่วางตลาดเป็นตลับลูกปืนทดแทนที่มีความแม่นยำสำหรับอุปกรณ์จัดวาง FUJI NXT SMT บันทึกรายการชิ้นส่วนจะเชื่อมต่อกับชุดบอลสกรูแกน Y ของ NXT

พื้นที่ใช้งานทั่วไป

ผู้ซื้อที่เหมาะสม

• โรงงานผลิตอุปกรณ์อิเล็กทรอนิกส์ SMT
• โรงงานผลิต EMS
• ผู้ใช้อุปกรณ์ของฟูจิ
• บริษัทซ่อมเครื่องจักร SMT
• การประชุมเชิงปฏิบัติการการสร้างเครื่องวางตำแหน่งใหม่
• ทีมงานบำรุงรักษาระบบอัตโนมัติทางอุตสาหกรรม
• ตัวแทนจำหน่ายอะไหล่ SMT
• ผู้ให้บริการอุปกรณ์ในต่างประเทศ
• แผนกวิศวกรรมโรงงาน
• ทีมงานป้องกัน-บำรุงรักษา

มันทำงานอย่างไร

หลักการทำงานของตลับลูกปืนสัมผัสเชิงมุม

ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมใช้เรขาคณิตของร่องน้ำที่สร้างเส้นสัมผัสระหว่างลูกบอลกับร่องน้ำในมุมหนึ่งกับระนาบรัศมี การออกแบบนี้ช่วยให้แบริ่งสามารถรองรับโหลดในแนวรัศมีและโหลดตามแนวแกนได้ในเวลาเดียวกัน NSK อธิบายตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมว่าเป็นผลิตภัณฑ์ที่เหมาะสมสำหรับการรับน้ำหนักรวม โดยเลือกการกำหนดค่าที่แตกต่างกันตามทิศทางการรับน้ำหนักตามแนวแกนและความแข็งแกร่งที่ต้องการ

ฟังก์ชั่นในกลไกแกน Y

ภายในแกนกำหนดตำแหน่งที่แม่นยำ เซอร์โวมอเตอร์จะหมุนบอลสกรู น็อตบอลสกรูจะแปลงการเคลื่อนที่แบบหมุนให้เป็นการเคลื่อนที่เชิงเส้น ทำให้โครงสร้างของเครื่องจักรเคลื่อนที่ไปตามแกน Y

แบริ่งรองรับทำหน้าที่สำคัญหลายประการ:

1. รองรับปลายหมุนของบอลสกรู
2. ช่วยควบคุมการเคลื่อนที่ตามแนวแกน
3. มันรักษาการจัดตำแหน่งการหมุน
4. มีส่วนทำให้ระบบขับเคลื่อนมีความแข็งแกร่ง
5. จะช่วยลดการเคลื่อนไหวที่ไม่พึงประสงค์ระหว่างการเร่งความเร็ว
6. ช่วยให้ระบบเซอร์โวสร้างตำแหน่งที่สม่ำเสมอ
7. รองรับการเคลื่อนที่ของเครื่องจักรซ้ำๆ ในรอบต่อเนื่อง

เหตุใดความแข็งแกร่งของแบริ่งจึงมีความสำคัญ

ในระหว่างการเร่งความเร็วหรือการลดความเร็วอย่างรวดเร็ว แรงตามแนวแกนอาจส่งผลต่อส่วนรองรับบอลสกรู หากตลับลูกปืนมีระยะห่างมากเกินไป สกรูอาจเคลื่อนที่ไปในทิศทางตามแนวแกนเล็กน้อย การเคลื่อนไหวนี้สามารถลดความเสถียรของตำแหน่งและสร้างการตอบสนองทางกลที่ไม่สอดคล้องกัน

แบริ่งสัมผัสเชิงมุมที่เลือกและติดตั้งอย่างถูกต้องให้การสนับสนุนที่ควบคุมได้ เมื่อการจัดเรียงตลับลูกปืน พรีโหลด การหล่อลื่น ความพอดีของเพลา และขนาดตัวเรือนถูกต้อง แกนจะทำงานด้วยการหมุนที่นุ่มนวลขึ้นและการวางตำแหน่งที่มั่นคงยิ่งขึ้น

ความสัมพันธ์กับส่วนประกอบอื่น ๆ

การเปลี่ยนตลับลูกปืนไม่สามารถแก้ไขบอลสกรูที่เสียหาย ตัวนำทางเชิงเส้นที่สึกหรอ คัปปลิ้งหลวม มอเตอร์ชำรุด หรือการตั้งค่าเซอร์โวที่ไม่ถูกต้อง แนะนำให้ทำการวินิจฉัยทางกลโดยสมบูรณ์

ประโยชน์ด้านประสิทธิภาพ

1. การรองรับแกนที่มั่นคง

ตลับลูกปืนช่วยให้บอลสกรูหมุนได้มั่นคง และจำกัดการเคลื่อนที่ของเพลาที่ไม่ต้องการ

2. การเดินทางด้วยกลไกที่ราบรื่น

หน้าสัมผัสการกลิ้งที่ถูกต้องจะช่วยลดแรงเสียดทานเมื่อเทียบกับการรองรับการเลื่อน และส่งเสริมการเคลื่อนที่ของแกน Y ที่ราบรื่นยิ่งขึ้น

3. ตำแหน่งแกนควบคุม

การออกแบบหน้าสัมผัสเชิงมุมรองรับแรงตามแนวแกนและช่วยรักษาตำแหน่งบอลสกรูที่ต้องการ

4. ความสามารถในการเคลื่อนไหวที่แม่นยำ

ตลับลูกปืนเกรดความแม่นยำที่เหมาะสมรองรับข้อกำหนดด้านความสามารถในการทำซ้ำของอุปกรณ์การจัดวาง SMT

5. ลดการสั่นสะเทือนทางกล

การเปลี่ยนตลับลูกปืนที่ชำรุดหรือชำรุดอาจลดการสั่นสะเทือนและเสียงรบกวนที่เกี่ยวข้องกับตลับลูกปืนที่ได้รับการตรวจสอบแล้ว

6. ประสิทธิภาพการบำรุงรักษา

การใช้การระบุ H4209W และ NSK ที่ถูกต้องจะช่วยลดความเสี่ยงในการสั่งซื้อตลับลูกปืนมาตรฐานที่ไม่เกี่ยวข้อง

7. ความน่าเชื่อถือในการผลิต

การเปลี่ยนเชิงป้องกันสามารถลดความเป็นไปได้ของการหยุดแกนโดยไม่คาดคิดซึ่งเกิดจากความเสียหายของตลับลูกปืนที่เพิ่มขึ้น

8. สร้างความเข้ากันได้ใหม่

ส่วนประกอบนี้เหมาะสำหรับโรงซ่อมบำรุงที่สร้างใหม่หรือฟื้นฟูชุดการเคลื่อนที่ FUJI NXT

เปรียบเทียบกับตลับลูกปืนเอนกประสงค์

ตลับลูกปืนที่มีขนาด 12 × 28 × 8 มม. เท่ากันจะไม่สามารถเปลี่ยนทดแทนได้โดยอัตโนมัติ การออกแบบภายใน มุมสัมผัส เกรดความแม่นยำ ประเภทกรง สภาพการจับคู่ พรีโหลด และคำต่อท้ายอาจแตกต่างกัน

วิธีการเลือก

ขั้นตอนที่ 1: ยืนยันหมายเลขชิ้นส่วนของ FUJI

ตรวจสอบว่ารายการชิ้นส่วนเครื่องจักร เอกสารการบริการ บรรจุภัณฑ์ที่ถอดออก หรือบันทึกการบำรุงรักษา ระบุส่วนประกอบที่จำเป็นเป็น H4209W หรือไม่

ขั้นตอนที่ 2: บันทึกการทำเครื่องหมายแบริ่งที่สมบูรณ์

อย่าระบุเฉพาะ "7001" ถ่ายรูปหรือจดอักขระทุกตัวที่สลักไว้บนตลับลูกปืน รวมทั้งคำนำหน้าและคำต่อท้ายด้วย

เครื่องหมายที่เป็นไปได้ในข้อมูลอ้างอิงที่มีอยู่ ได้แก่:

• 7001ATYNDBMP5
• 7001ATYDBC8P5
• 7001AT
• H4209W

เนื่องจากบันทึกส่วนต่อท้ายแบบเต็มแตกต่างกันไปตามรายการที่มีอยู่และเอกสารชิ้นส่วน เครื่องหมายตลับลูกปืนที่ถูกลบออกจึงควรถือเป็นข้อมูลอ้างอิงในการซื้อหลัก

ขั้นตอนที่ 3: ยืนยันขนาด

วัดหรือตรวจสอบ:

• เส้นผ่านศูนย์กลางภายใน: 12 มม.
• เส้นผ่านศูนย์กลางภายนอก: 28 มม.
• ความกว้าง: 8 มม.

ขั้นตอนที่ 4: ยืนยันอุปกรณ์

ระบุข้อมูลต่อไปนี้:

• ยี่ห้อเครื่อง.
• ซีรีส์เครื่องจักร
• การสร้างเครื่องจักร
• หมายเลขโมดูล
• หมายเลขซีเรียลของเครื่อง
• ตำแหน่งแกน
• ชื่อสภา.
• หมายเลขชิ้นส่วนที่มีอยู่

ขั้นตอนที่ 5: ยืนยันการจัดเรียงแบริ่ง

ถามวิศวกรซ่อมบำรุงว่าชุดประกอบใช้:

• หนึ่งแบริ่ง
• ตลับลูกปืนสองตัว
• เป็นคู่ที่เข้ากัน
• การจัดเรียงแบบหลังชนหลัง
• การจัดเรียงแบบเผชิญหน้า
• การสนับสนุนแบบคงที่
• การสนับสนุนแบบลอยตัว
• การกำหนดค่าพรีโหลดหรือตัวเว้นวรรคเฉพาะ

ขั้นตอนที่ 6: ยืนยันเงื่อนไขที่ต้องการ

เงื่อนไขการจัดหาที่มีอยู่อาจรวมถึง:

ต้องระบุเงื่อนไขจริงที่ให้มาอย่างชัดเจนในใบเสนอราคา “ของแท้” “ใหม่” “ใช้แล้ว” และ “เปลี่ยน” ไม่ควรถือว่ามาจากหมายเลขรุ่นเพียงอย่างเดียว

ขั้นตอนที่ 7: จัดเตรียมรูปถ่าย

ภาพถ่ายที่เป็นประโยชน์ ได้แก่ :

• การแกะสลักแบริ่ง
• ฉลากบรรจุภัณฑ์เดิม
• ป้ายอะไหล่ FUJI
• ตำแหน่งที่ติดตั้ง.
• ชุดประกอบรองรับบอลสกรู
• ป้ายชื่อเครื่อง.
• ถอดแบริ่งออกจากทั้งสองด้าน
• การจัดเรียงสเปเซอร์ ปลอกสวม และน็อตล็อค

ขั้นตอนที่ 8: ยืนยันปริมาณ

แผนภาพชิ้นส่วนอาจแสดงตลับลูกปืน H4209W สองตัวในชุดประกอบแกน Y ที่เกี่ยวข้อง แต่ปริมาณการจัดซื้อควรได้รับการยืนยันตามโมดูลและขอบเขตการบำรุงรักษาที่แน่นอน

ข้อมูลการสั่งซื้อ

โปรดระบุรายละเอียดต่อไปนี้เพื่อใบเสนอราคาที่รวดเร็วและถูกต้อง:

บรรจุภัณฑ์และการจัดส่ง

ตลับลูกปืนที่มีความแม่นยำจำเป็นต้องได้รับการปกป้องอย่างระมัดระวังจากการกระแทก ความชื้น ฝุ่น และการกัดกร่อนในระหว่างการขนส่ง

กระบวนการบรรจุภัณฑ์มาตรฐาน

1. การระบุแบริ่งได้รับการยืนยันแล้ว
2. ตลับลูกปืนถูกวางไว้ในบรรจุภัณฑ์ภายในที่มีการป้องกัน
3. เพิ่มวัสดุทนความชื้นเมื่อจำเป็น
4. สินค้ามีการป้องกันการเคลื่อนไหวภายในกล่อง
5. ป้ายภายนอกประกอบด้วยหมายเลขชิ้นส่วนและปริมาณ
6. แพคเกจจะถูกวางไว้ในกล่องขนส่งเสริม
7. เอกสารการส่งออกจัดทำตามคำสั่ง

ตัวเลือกการจัดส่งที่มีอยู่

• ดีเอชแอลเอ็กซ์เพรส
• เฟดเอ็กซ์เอ็กซ์เพรส
• ยูพีเอสเอ็กซ์เพรส
• ค่าขนส่งทางอากาศ
• การขนส่งทางทะเลสำหรับการสั่งซื้อแบบรวมบัญชี
• ผู้จัดส่งที่ลูกค้ากำหนด
• บัญชีจัดส่งของลูกค้า
• รวมการจัดส่งกับอะไหล่ SMT อื่น ๆ

คำแนะนำในการจัดเก็บ

• เก็บตลับลูกปืนไว้ในบรรจุภัณฑ์ป้องกันเดิมจนกระทั่งติดตั้ง
• เก็บไว้ในพื้นที่ภายในอาคารที่สะอาดและแห้ง
• หลีกเลี่ยงการสัมผัสกับการควบแน่นหรือสารเคมีที่มีฤทธิ์กัดกร่อน
• อย่าวางของหนักบนชุดตลับลูกปืน
• เก็บผลิตภัณฑ์ให้ห่างจากฝุ่นโลหะและเศษเครื่องจักร
• อย่าเปิดบรรจุภัณฑ์โดยไม่จำเป็น
• ใช้ถุงมือที่สะอาดในระหว่างการตรวจสอบและการติดตั้ง
• หมุนเวียนสินค้าคงคลังตามวันที่รับสินค้า
• ตรวจสอบสภาพอีกครั้งหลังการเก็บรักษาเป็นเวลานาน
• ป้องกันการสัมผัสโดยตรงด้วยมือเปล่าบนพื้นผิวที่มีความแม่นยำ

คำถามที่พบบ่อย

คำถามที่ 1: H4209W เหมือนกับ NSK 7001ATYNDBMP5 หรือไม่

H4209W คือข้อมูลอ้างอิงอะไหล่ของ FUJI ที่มักเกี่ยวข้องกับตลับลูกปืนความแม่นยำซีรีส์ NSK 7001AT สำหรับอุปกรณ์ NXT บันทึกทางการค้าบางรายการใช้ 7001ATYNDBMP5 ในขณะที่บันทึกรายการชิ้นส่วนแสดง 7001ATYDBC8P5 โปรดยืนยันเครื่องหมายที่สมบูรณ์บนตลับลูกปืนที่ถูกถอดออกก่อนสั่งซื้อ

Q2: ตลับลูกปืน H4209W มีขนาดเท่าใด

ขนาดที่บันทึกไว้โดยทั่วไปคือเส้นผ่านศูนย์กลางด้านใน 12 มม. เส้นผ่านศูนย์กลางภายนอก 28 มม. และความกว้าง 8 มม. อย่างไรก็ตาม ขนาดเพียงอย่างเดียวไม่เพียงพอสำหรับการเปลี่ยน เนื่องจากต้องตรวจสอบระดับความแม่นยำ การออกแบบหน้าสัมผัส การจัดเรียงที่ตรงกัน ประเภทกรง และส่วนต่อท้ายที่เกี่ยวข้องกับพรีโหลดด้วย

คำถามที่ 3: ตลับลูกปืนนี้ใช้ในเครื่อง FUJI NXT ที่ไหน

ข้อมูลชิ้นส่วน NXT ที่มีอยู่ระบุว่า H4209W เป็นตลับลูกปืนในชุดประกอบที่เกี่ยวข้องกับบอลสกรูแกน Y ตำแหน่งการติดตั้งที่แม่นยำอาจแตกต่างกันไปตามโมดูลและการกำหนดค่าเครื่องจักร ดังนั้นผู้ซื้อควรระบุรุ่นอุปกรณ์ หมายเลขโมดูล และรูปถ่ายการประกอบ

คำถามที่ 4: ฉันสามารถใช้ตลับลูกปืนมาตรฐาน 7001 แทนได้หรือไม่

ไม่ควรติดตั้งตลับลูกปืนมาตรฐานที่มีขนาดเท่ากันโดยอัตโนมัติ ตลับลูกปืนเดิมอาจต้องมีการออกแบบหน้าสัมผัสเชิงมุม ระดับความแม่นยำ กรง การกำหนดค่าภายใน การจัดเรียงที่ตรงกัน หรือพรีโหลด เปรียบเทียบคำต่อท้ายที่สมบูรณ์และข้อกำหนดการใช้งานเสมอ

Q5: ข้อมูลอะไรที่จำเป็นก่อนใบเสนอราคา?

กรุณาส่ง H4209W, เครื่องหมายแบริ่ง NSK ที่สมบูรณ์, จำนวนที่ต้องการ, รุ่นเครื่องจักร, หมายเลขซีเรียลของเครื่อง, ตำแหน่งที่ติดตั้ง, สภาพที่ต้องการ และรูปถ่ายที่ชัดเจน รายละเอียดเหล่านี้ช่วยให้ซัพพลายเออร์สามารถตรวจสอบความเข้ากันได้และหลีกเลี่ยงความล่าช้าที่เกิดจากข้อมูลส่วนต่อท้ายที่ไม่สมบูรณ์

ติดต่อเรา

กำลังมองหาตลับลูกปืนความแม่นยำ FUJI H4209W NSK 7001AT สำหรับโครงการบำรุงรักษาแกน Y NXT อยู่ใช่ไหม?

แจ้งเครื่องหมายตลับลูกปืน รุ่นเครื่องจักร ปริมาณที่ต้องการ สภาพที่ต้องการ และปลายทางการจัดส่งให้เรา ทีมงานของเราจะตรวจสอบข้อมูลจำเพาะ สถานะสต็อก ข้อกำหนดบรรจุภัณฑ์ และตัวเลือกการจัดส่งก่อนเสนอราคา

เอสเอ็มเอ็ม พาร์ท ซัพพลาย บจก.จำหน่ายชิ้นส่วนอะไหล่เครื่องจักร SMT ส่วนประกอบตัวป้อน ตลับลูกปืน มอเตอร์ เซ็นเซอร์ แผงควบคุม หัวฉีด ตัวกรอง และโซลูชันการบำรุงรักษาสำหรับลูกค้าที่ผลิตอุปกรณ์อิเล็กทรอนิกส์ทั่วโลก

เราสนับสนุน:

• การตรวจสอบหมายเลขชิ้นส่วนอย่างรวดเร็ว
• การยืนยันผลิตภัณฑ์ตามภาพถ่าย
• ตัวเลือกเงื่อนไขใหม่และการเปลี่ยน
• ข้อกำหนดการบำรุงรักษาฉุกเฉิน
• คำสั่งซื้อจำนวนน้อยและชุด
• การจัดส่งชิ้นส่วนอะไหล่ SMT แบบรวม
• จัดส่งด่วนระหว่างประเทศ
• การสื่อสารทางเทคนิคก่อนจัดส่ง
• บรรจุภัณฑ์ส่งออกป้องกัน
• การสนับสนุนการจัดหาชิ้นส่วนอะไหล่ในระยะยาว

เพื่อการบริการที่ถูกต้องกรุณาระบุH4209W,7001ATYNDBMP5 หรือการทำเครื่องหมายที่สมบูรณ์จริง,12 × 28 × 8 มม, และการใช้งานแกน Y ของ FUJI NXTในการสอบถามของคุณ

คำชี้แจงเครื่องหมายการค้าและความเข้ากันได้

FUJI, NXT, NSK และชื่อรุ่นที่เกี่ยวข้องเป็นเครื่องหมายการค้าหรือเครื่องหมายการค้าจดทะเบียนของเจ้าของที่เกี่ยวข้อง ใช้เพื่อระบุความเข้ากันได้และการใช้งานของผลิตภัณฑ์เท่านั้น เอสเอ็มเอ็ม พาร์ท ซัพพลาย บจก. เป็นซัพพลายเออร์ชิ้นส่วนอะไหล่อิสระและไม่อ้างสิทธิ์ในความร่วมมือกับผู้ผลิตอุปกรณ์ดั้งเดิมหรือตลับลูกปืน เว้นแต่จะได้รับการยืนยันเป็นลายลักษณ์อักษรเป็นการเฉพาะ
