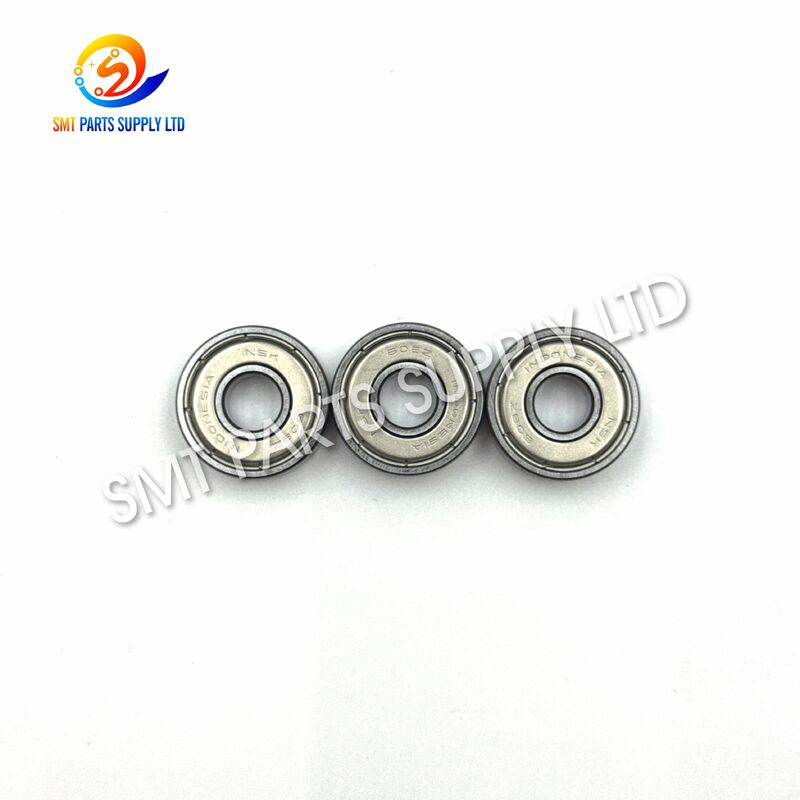

FUJI H4130E NSK 608Z หมุนโลหะที่ป้องกันด้วย 8 มิลลิเมตรในช่องและ 22 มิลลิเมตรในกว้างภายนอกสําหรับเครื่อง SMT

FUJI H4130E NSK 608Z แบริ่งป้องกันสำหรับเครื่อง CP6 CP7

ตลับลูกปืน FUJI H4130E NSK 608Z เป็นตลับลูกปืนเม็ดกลมร่องลึกขนาดกะทัดรัดที่ให้มาสำหรับการรองรับแบบหมุน ระบบส่งกำลังเชิงกล ลูกกลิ้ง เพลา และตำแหน่งการเคลื่อนที่ที่เกี่ยวข้องในอุปกรณ์จัดวาง FUJI SMT ที่ใช้ร่วมกันได้ ด้วยการกำหนดค่ามิติมาตรฐานเส้นผ่านศูนย์กลางภายใน 8 มม. เส้นผ่านศูนย์กลางภายนอก 22 มม. และความกว้าง 7 มม. ตลับลูกปืนนี้จึงเป็นทางเลือกในการเปลี่ยนชิ้นส่วน H4130E ที่สึกหรอหรือเสียหายได้จริง

การออกแบบร่องน้ำร่องลึกรองรับการหมุนที่ราบรื่นในขณะที่รับภาระในแนวรัศมีเป็นหลักและโหลดตามแนวแกนที่จำกัดซึ่งเกิดขึ้นระหว่างการทำงานของเครื่องจักรตามปกติ โครงสร้างหุ้มด้วยโลหะช่วยลดการเข้ามาของฝุ่นและสิ่งแปลกปลอมในขณะที่ยังคงรักษาสารหล่อลื่นที่ใช้จากโรงงาน

H4130E โดยทั่วไปมีการอ้างอิงสำหรับเครื่อง FUJI CP-series รวมถึงการกำหนดค่า CP6, CP642, CP643, CP7, CP742, CP743 และ CP842 ที่เลือก เนื่องจากตำแหน่งการติดตั้งและส่วนต่อท้ายของตลับลูกปืนอาจแตกต่างกัน ผู้ซื้อควรยืนยันเครื่องหมายตลับลูกปืนเก่า รุ่นเครื่องจักร ตำแหน่งการประกอบ และการจัดเรียงชีลด์ที่จำเป็นก่อนสั่งซื้อ

การระบุผลิตภัณฑ์

คุณประโยชน์หลักของผลิตภัณฑ์

ขนาดมาตรฐานขนาดกะทัดรัด

รูปแบบมิติ 8 × 22 × 7 มม. ช่วยให้ตลับลูกปืนพอดีกับชุดประกอบแบบหมุนขนาดกะทัดรัดที่มีพื้นที่ติดตั้งจำกัด ขนาดมาตรฐานของซีรีส์ 608 ช่วยให้การระบุทางกายภาพและการเปรียบเทียบการเปลี่ยนทดแทนง่ายขึ้น

การสนับสนุนโรตารีที่ราบรื่น

ร่องน้ำร่องลึกและโครงสร้างลูกกลิ้งช่วยลดแรงเสียดทานจากการเลื่อนระหว่างเพลาและตัวเรือน ซึ่งรองรับการเคลื่อนไหวที่นุ่มนวลกว่าตลับลูกปืนที่สึกหรอ ถูกยึด ปนเปื้อน หรือติดตั้งไม่ถูกต้อง

ระบบส่งกำลังทางกลที่เสถียร

ตลับลูกปืน H4130E ที่เลือกอย่างถูกต้องช่วยรักษาตำแหน่งเพลาและความสม่ำเสมอในการหมุน การรองรับแบริ่งที่มั่นคงเป็นสิ่งสำคัญในอุปกรณ์ SMT เนื่องจากการเคลื่อนไหวที่ผิดปกติอาจส่งผลต่อจังหวะเวลาเชิงกล การสั่นสะเทือน การทำงานของตัวป้อน และความสามารถในการทำซ้ำของตำแหน่ง

โครงสร้างป้องกันด้วยโลหะ

โครงสร้างแบบมีฉนวนป้องกันอนุภาคฝุ่นขนาดใหญ่และสิ่งแปลกปลอม ขณะเดียวกันก็รักษาสารหล่อลื่นไว้ในตลับลูกปืน โครงสร้างนี้เหมาะสำหรับตำแหน่งทางกลแบบปิดหรือกึ่งปิดที่ต้องการแรงเสียดทานต่ำและขนาดกะทัดรัด

การเปลี่ยนทดแทนที่เป็นมิตรต่อการบำรุงรักษา

สามารถเปลี่ยนตลับลูกปืนได้โดยเป็นส่วนหนึ่งของการบำรุงรักษาเชิงป้องกัน การปรับปรุงเครื่องจักร หรือการซ่อมแซมความล้มเหลว การเปลี่ยนแบริ่งที่สึกหรอก่อนที่จะยึดโดยสมบูรณ์อาจช่วยปกป้องเพลา ตัวเรือน รอก ลูกกลิ้ง และส่วนประกอบโดยรอบ

เหมาะสำหรับสภาพแวดล้อมการผลิต SMT

ตลับลูกปืน H4130E มีไว้สำหรับอุปกรณ์จัดวางชิ้นส่วนอิเล็กทรอนิกส์ของ FUJI ที่ใช้ร่วมกันได้ สามารถใช้โดยโรงงาน SMT แผนกซ่อมบำรุง ช่างสร้างเครื่องจักร ตัวแทนจำหน่ายอุปกรณ์ และบริษัทที่ให้บริการชิ้นส่วนอะไหล่

สาเหตุ: เหตุใดจึงเกิดปัญหาแบริ่ง

ตลับลูกปืนทำงานอย่างต่อเนื่องภายใต้แรงหมุน แรงกดในการประกอบ การสั่นสะเทือน ความแปรผันของอุณหภูมิ และการสัมผัสสิ่งปนเปื้อน เมื่อเวลาผ่านไป สภาวะเหล่านี้อาจทำให้สนามแข่ง ชิ้นส่วนที่เป็นลูกล้อ โล่ กรง หรือสารหล่อลื่นเสียหายได้

สาเหตุทั่วไปของความล้มเหลวของตลับลูกปืน H4130E

อาการทั่วไปของความล้มเหลว

ตลับลูกปืนอาจต้องมีการตรวจสอบหรือเปลี่ยนเมื่อมีอาการต่อไปนี้อย่างน้อยหนึ่งอย่างปรากฏขึ้น:

• เสียงรบกวนทางกลที่ผิดปกติระหว่างการทำงานของเครื่องจักร
• ความหยาบเมื่อหมุนเพลาหรือลูกกลิ้งด้วยตนเอง
• เพิ่มแรงสั่นสะเทือนรอบตำแหน่งลูกปืน
• ความร้อนผิดปกติใกล้กับชุดประกอบที่กำลังหมุน
• สนิมที่มองเห็นได้ การเปลี่ยนสี ความเสียหายของเกราะป้องกัน หรือการรั่วไหลของจาระบี
• การเล่นในแนวรัศมีหรือแนวแกนมากเกินไป
• การเคลื่อนที่ไม่สม่ำเสมอของเพลาหรือลูกกลิ้งที่รองรับ
• สัญญาณเตือนเชิงกลซ้ำแล้วซ้ำอีกที่เกี่ยวข้องกับชุดประกอบที่ได้รับผลกระทบ
• ความเสถียรของเครื่องจักรลดลงหลังจากใช้งานเป็นเวลานาน
• การยึดหรือต้านทานของแบริ่งระหว่างการหมุน

ไม่ควรประเมินอาการแบริ่งเพียงอย่างเดียว ปัญหาที่คล้ายกันอาจเกิดจากเพลางอ ตัวเรือนที่สึกหรอ ตัวยึดหลวม สายพานเสียหาย ความตึงที่ไม่ถูกต้อง ลูกกลิ้งที่ปนเปื้อน หรือการวางแนวชุดประกอบไม่ตรง

วิธีแก้ปัญหา: การเปลี่ยนตลับลูกปืน H4130E ที่ชำรุด

การเปลี่ยนตลับลูกปืนที่สึกหรอด้วยส่วนประกอบ FUJI H4130E NSK 608Z ที่จับคู่อย่างถูกต้องสามารถคืนการรองรับทางกลที่ราบรื่นและลดแรงเสียดทานที่ไม่ต้องการ การเปลี่ยนทดแทนควรตรงกับขนาดตลับลูกปืนเดิม โครงร่างโล่ ส่วนต่อท้ายระยะห่าง ตำแหน่งเครื่องจักร และข้อกำหนดในการติดตั้ง

กระบวนการเปลี่ยนที่แนะนำ

ไม่ควรติดตั้งแบริ่งโดยส่งผลกระทบที่ไม่สามารถควบคุมได้ผ่านชิ้นส่วนกลิ้ง เมื่อประกอบตลับลูกปืนเข้ากับเพลา โดยปกติควรใช้แรงในการติดตั้งกับวงแหวนด้านใน เมื่อประกอบเข้ากับตัวเรือน โดยปกติควรใช้แรงกับวงแหวนรอบนอก

ข้อมูลจำเพาะทางเทคนิค

ข้อมูลอ้างอิง NSK อย่างเป็นทางการสำหรับซีรีส์ 608 มาตรฐานระบุรูขนาด 8 มม. เส้นผ่านศูนย์กลางภายนอก 22 มม. ความกว้าง 7 มม. อัตราโหลดไดนามิกพื้นฐานประมาณ 3,650 N อัตราการโหลดคงที่พื้นฐานประมาณ 1,370 N และความเร็วอ้างอิงสูงสุด 34,000 นาที⁻¹ พร้อมการหล่อลื่นด้วยจาระบี ค่าเหล่านี้เป็นค่าอ้างอิงชุดมาตรฐานแทนที่จะเป็นค่าการทำงานที่รับประกันสำหรับทุกส่วนต่อท้าย H4130E หรือการติดตั้งเครื่องจักร

หมายเหตุทางเทคนิคที่สำคัญ

การกำหนด608Zโดยทั่วไปจะระบุถึงตลับลูกปืนที่มีเกราะโลหะในขณะที่608ZZ,608ZZ1หรือการกำหนดที่เกี่ยวข้องบ่งชี้ถึงโล่ที่แตกต่างกันหรือการกำหนดค่าเฉพาะของผู้ผลิต บันทึก H4130E เชิงพาณิชย์บางรายการระบุว่าตลับลูกปืนเป็น 608Z ในขณะที่รายการอื่นๆ ระบุ 608ZZ หรือ 608ZZMC3E

ด้วยเหตุผลนี้ แบริ่งที่ให้มาจะต้องได้รับการยืนยันกับ:

• เครื่องหมายที่สมบูรณ์บนลูกปืนเดิม
• จำนวนโล่โลหะ
• ข้อกำหนดการกวาดล้างภายในหรือส่วนต่อท้าย
• เครื่องรุ่น FUJI
• ตำแหน่งการประกอบ
• ขนาดเพลาและตัวเรือน
• คู่มือชิ้นส่วนเครื่องจักรที่เกี่ยวข้อง

อย่าเลือกตลับลูกปืนโดยใช้เพียงเลขฐาน “608” เมื่อมีคำต่อท้ายครบถ้วน

แอปพลิเคชัน

ตลับลูกปืน FUJI H4130E NSK 608Z ใช้เป็นส่วนประกอบรองรับทางกลในเครื่องวางชิ้นส่วนอิเล็กทรอนิกส์ที่เข้ากันได้ อาจติดตั้งในชุดประกอบแบบหมุนที่ต้องใช้แบริ่งขนาดกะทัดรัดเพื่อรองรับเพลา ลูกกลิ้ง ลูกเบี้ยว รอก องค์ประกอบการส่งกำลัง หรือส่วนประกอบที่เคลื่อนไหวที่เกี่ยวข้อง

การใช้งานอุปกรณ์ทั่วไป

การอ้างอิงเครื่องที่เข้ากันได้

H4130E มีจำหน่ายทั่วไปสำหรับการกำหนดค่าเครื่อง FUJI ที่เลือก ได้แก่:

• ฟูจิ ซีพี6.
• ฟูจิ CP642.
• ฟูจิ CP643.
• ฟูจิ ซีพี7.
• ฟูจิ CP742.
• ฟูจิ CP743.
• ฟูจิ CP842.
• ส่วนประกอบอื่นๆ ของ FUJI ที่ใช้ข้อกำหนดตลับลูกปืน H4130E เดียวกัน

ความเข้ากันได้ต้องได้รับการตรวจสอบเนื่องจากเครื่องจักรในตระกูลเดียวกันอาจมีการแก้ไขกลไก ตัวเลือกการประกอบ ปีที่ผลิต และส่วนต่อท้ายตลับลูกปืนที่แตกต่างกัน

สถานการณ์การใช้งานที่แนะนำ

การบำรุงรักษาเชิงป้องกันตามกำหนดเวลา

โรงงานที่ดำเนินการสายการผลิต SMT ปริมาณมากสามารถเก็บตลับลูกปืน H4130E ไว้ในรายการบำรุงรักษาได้ การเปลี่ยนอาจกำหนดเวลาได้เมื่อการตรวจสอบพบว่ามีเสียงที่ผิดปกติ การเล่น การเสียดสี การปนเปื้อน หรือความเสียหายที่มองเห็นได้

ซ่อมเครื่องฉุกเฉิน

เมื่อตลับลูกปืนเกิดขัดข้องโดยไม่คาดคิด การเปลี่ยนทดแทนที่ผ่านการตรวจสอบสามารถลดการหยุดทำงานของอุปกรณ์ได้ สำหรับใบเสนอราคาเร่งด่วน ผู้ซื้อควรจัดเตรียมเครื่องหมายตลับลูกปืน รุ่นเครื่องจักร ปริมาณที่ต้องการ และรูปถ่ายที่ชัดเจน

ยกเครื่องเครื่อง

ในระหว่างการยกเครื่องเครื่องจักรซีรีส์ CP โดยสมบูรณ์ ช่างเทคนิคอาจตรวจสอบตลับลูกปืนตลอดทั้งระบบกลไก ควรเปลี่ยนตลับลูกปืนที่มีความหยาบ การกัดกร่อน ระยะห่างมากเกินไป หรือเกราะป้องกันเสียหาย

การปรับปรุงอุปกรณ์มือสอง

เครื่องจักร SMT ที่ใช้แล้วมักต้องมีการตรวจสอบกลไกก่อนการติดตั้งที่โรงงานแห่งใหม่ การเปลี่ยนตลับลูกปืนที่สึกหรอจะช่วยเพิ่มเสถียรภาพในการทำงานและลดความเสี่ยงในการบำรุงรักษาในระหว่างการทดสอบการใช้งานใหม่

การจัดหาชิ้นส่วนอะไหล่ระหว่างประเทศ

ตลับลูกปืน H4130E มีขนาดกะทัดรัดทำให้เหมาะสำหรับการจัดส่งด่วนระหว่างประเทศ สามารถบรรจุทีละชิ้นหรือรวมกับชิ้นส่วนเครื่องจักร FUJI อื่นๆ ในการจัดส่งครั้งเดียว

มันทำงานอย่างไร

ตลับลูกปืนเม็ดกลมร่องลึกประกอบด้วยวงแหวนด้านใน วงแหวนรอบนอก ลูกกลิ้ง กรง สารหล่อลื่น และเกราะป้องกันเป็นส่วนใหญ่ โดยปกติวงแหวนด้านในจะพอดีกับเพลา ในขณะที่วงแหวนด้านนอกจะอยู่ภายในตัวเรือน

เมื่อเพลาหมุน ลูกบอลจะหมุนระหว่างสนามแข่งด้านในและด้านนอก หน้าสัมผัสแบบกลิ้งทำให้เกิดแรงเสียดทานน้อยกว่าหน้าสัมผัสแบบเลื่อนโดยตรง ทำให้เพลาหรือลูกกลิ้งเคลื่อนที่ได้อย่างมีประสิทธิภาพมากขึ้น

หลักการทำงาน

โหลดการส่งกำลัง

โหลดในแนวรัศมีจะถูกถ่ายโอนจากเพลาไปยังวงแหวนด้านใน ผ่านลูกบอล และเข้าสู่วงแหวนรอบนอกและตัวเรือน แบริ่งร่องลึกสามารถรับแรงตามแนวแกนที่จำกัดได้ในทิศทางใดทิศทางหนึ่ง แต่โหลดจริงที่อนุญาตจะขึ้นอยู่กับความเร็ว ความพอดี การหล่อลื่น การจัดแนว อุณหภูมิ และสภาพการทำงาน

ความสำคัญในอุปกรณ์ SMT

เครื่องวางตำแหน่ง SMT อาศัยการเคลื่อนไหวทางกลที่ควบคุมซ้ำแล้วซ้ำอีก ตลับลูกปืนที่มีการเคลื่อนตัวมากเกินไปหรือมีความหยาบอาจทำให้เกิดการสั่นสะเทือนและการเคลื่อนไหวที่ผิดปกติได้ ตลับลูกปืนที่จับคู่อย่างถูกต้องช่วยให้การทำงานของเครื่องจักรมีความเสถียรโดยรักษาการหมุนที่ราบรื่นยิ่งขึ้นและการวางตำแหน่งเพลาที่สม่ำเสมอยิ่งขึ้น

ข้อดีด้านประสิทธิภาพ

การหมุนด้วยแรงเสียดทานต่ำ

การออกแบบลูกบอลกลิ้งช่วยลดความต้านทานทางกลและรองรับการเคลื่อนไหวที่ราบรื่นในชุดประกอบขนาดกะทัดรัด

รอยเท้าการติดตั้งขนาดเล็ก

ขนาด 8 × 22 × 7 มม. มีระบบรองรับแบบหมุนโดยไม่ต้องใช้ตัวเรือนหรือโครงสร้างเพลาขนาดใหญ่

รองรับโหลดเรเดียล

ร่องน้ำร่องลึกเหมาะสำหรับการรองรับแรงในแนวรัศมีที่เกิดจากเพลาหมุน ลูกกลิ้ง และกลไกการส่งกำลัง

การรองรับแกนแบบสองทิศทางแบบจำกัด

รูปทรงของร่องน้ำสามารถรับภาระในแนวแกนที่จำกัดจากทิศทางใดทิศทางหนึ่งได้ เมื่อติดตั้งและใช้งานตลับลูกปืนอย่างถูกต้องภายในสภาวะที่กำหนด

ลดการสัมผัสสารปนเปื้อน

ชีลด์โลหะช่วยจำกัดการเข้ามาของอนุภาคขนาดใหญ่ในขณะที่ยังคงรักษาสารหล่อลื่นไว้ ไม่เทียบเท่ากับตลับลูกปืนแบบสัมผัสปิดผนึกทั้งหมด และไม่ควรสัมผัสกับการปนเปื้อนของของเหลวหนัก

กลยุทธ์การบำรุงรักษาอย่างง่าย

เนื่องจากตลับลูกปืนเป็นส่วนประกอบทางกลที่เปลี่ยนได้ ทีมบำรุงรักษาจึงสามารถตรวจสอบและเปลี่ยนได้โดยไม่ต้องเปลี่ยนเครื่องจักรทั้งเครื่องเมื่อชิ้นส่วนรอบๆ ยังคงสามารถซ่อมบำรุงได้

แนวทางการติดตั้ง

การติดตั้งที่ถูกต้องมีผลกระทบอย่างมากต่อประสิทธิภาพของตลับลูกปืน ตลับลูกปืนใหม่อาจเสียหายได้อย่างรวดเร็วหากติดตั้งด้วยแรงมากเกินไป การปนเปื้อน การวางแนวที่ไม่ตรง หรือขนาดที่ไม่ถูกต้อง

ก่อนการติดตั้ง

• ยืนยันว่า H4130E เป็นหมายเลขชิ้นส่วน FUJI ที่จำเป็น
• ตรวจสอบเครื่องหมายลูกปืน NSK ที่สมบูรณ์
• วัดรู เส้นผ่านศูนย์กลางภายนอก และความกว้างเมื่อจำเป็น
• เปรียบเทียบจำนวนและตำแหน่งของโล่
• ตรวจสอบเพลาว่ามีการสึกหรอ รอยขีดข่วน การกัดกร่อน หรือการโก่งงอหรือไม่
• ตรวจสอบตัวเครื่องเพื่อดูการหลวม การเสียรูป หรือการปนเปื้อน
• เตรียมเครื่องมือติดตั้งและถอดตลับลูกปืนที่เหมาะสม
• ปิดผนึกตลับลูกปืนใหม่ไว้จนกว่าจะติดตั้ง
• ทำความสะอาดพื้นที่ทำงานก่อนเปิดบรรจุภัณฑ์
• ปฏิบัติตามขั้นตอนการบำรุงรักษาของผู้ผลิตเครื่องจักร

ระหว่างการติดตั้ง

• อย่ากระแทกแบริ่งโดยตรงด้วยค้อนเหล็ก
• อย่าส่งแรงกดผ่านลูกบอล
• ใช้แรงกับวงแหวนที่ได้รับสัญญาณรบกวนพอดีเท่านั้น
• รักษาตลับลูกปืนให้อยู่ในแนวตรงกับเพลาและตัวเรือน
• หลีกเลี่ยงการสร้างความเสียหายให้กับโล่
• อย่าถอดจาระบีจากโรงงานโดยไม่มีเหตุผลทางเทคนิค
• อย่าผสมเครื่องมือติดตั้งที่สกปรกและสะอาด
• ยืนยันว่าตัวเว้นระยะและส่วนประกอบยึดอยู่ในตำแหน่งที่ถูกต้อง
• ขันตัวยึดที่เกี่ยวข้องให้แน่นตามขั้นตอนของอุปกรณ์
• หมุนชุดประกอบด้วยตนเองก่อนที่จะคืนกำลังเครื่อง

หลังการติดตั้ง

• ยืนยันว่าการหมุนราบรื่นและไม่มีการผูกมัด
• ตรวจสอบชุดประกอบว่ามีการเล่นมากเกินไปหรือไม่
• เดินเครื่องด้วยความเร็วที่ควบคุมได้
• ฟังเสียงคลิก การขูด หรือเสียงรบกวนที่ผิดปกติ
• สังเกตบริเวณลูกปืนเพื่อดูความร้อนที่ผิดปกติ
• ตรวจสอบตัวยึดอีกครั้งหลังการทดสอบครั้งแรกเมื่อจำเป็น
• บันทึกวันที่บำรุงรักษาและตำแหน่งการเปลี่ยน
• เก็บตลับลูกปืนที่ถอดออกไว้เพื่อวิเคราะห์ความล้มเหลวหากจำเป็น

คำแนะนำในการบำรุงรักษา

โดยทั่วไปแล้วตลับลูกปืน H4130E จะถือเป็นส่วนประกอบที่เปลี่ยนได้ ระยะเวลาการบำรุงรักษาขึ้นอยู่กับชั่วโมงการทำงาน ความเร็ว น้ำหนักบรรทุก สภาพแวดล้อม ความแม่นยำในการติดตั้ง และสภาพของเครื่องจักร

คำแนะนำในการจัดเก็บ

• เก็บตลับลูกปืนไว้ในบรรจุภัณฑ์ป้องกันเดิม
• เก็บไว้ในที่สะอาด แห้ง และมีการควบคุมอุณหภูมิ
• หลีกเลี่ยงการสัมผัสโดยตรงกับน้ำหรือสารเคมีที่มีฤทธิ์กัดกร่อน
• อย่าวางของหนักทับบนชุดลูกปืน
• อย่าเปิดแพ็คเกจจนกว่าจะทำการติดตั้ง
• ใช้การจัดการสินค้าคงคลังเข้าก่อนออกก่อน
• ติดฉลากหุ้นด้วยหมายเลขอ้างอิง FUJI และ NSK
• แยกส่วนประกอบใหม่ ใช้ ซ่อมแซม และถอดออก
• หลีกเลี่ยงการจับตลับลูกปืนด้วยมือที่เปียกหรือสกปรก
• ตรวจสอบสินค้าคงคลังที่เก็บไว้นานก่อนการติดตั้ง

วิธีการเลือกตลับลูกปืนที่ถูกต้อง

การเลือกตลับลูกปืนที่ถูกต้องต้องใช้เวลามากกว่าขนาดที่ตรงกัน ตลับลูกปืนสองตัวสามารถมีขนาด 8 × 22 × 7 มม. เท่ากัน แต่แตกต่างกันในเรื่องการจัดเรียงโล่ ระยะห่าง การหล่อลื่น ความแม่นยำ การออกแบบกรง หรือข้อกำหนดการทำงาน

รายการตรวจสอบการคัดเลือก

การเลือก 608Z และ 608ZZ

โดยปกติตลับลูกปืน 608Z และ 608ZZ จะมีขนาดหลักเหมือนกัน แต่การจัดเรียงเกราะจะต่างกัน การกำหนดค่าชีลด์อาจส่งผลต่อการป้องกันการปนเปื้อน การกักเก็บสารหล่อลื่น ทิศทางการติดตั้ง และความต้านทาน

หากมีการทำเครื่องหมายส่วนประกอบดั้งเดิมไว้608ZZอย่าแทนที่โดยอัตโนมัติด้วย608Zโดยไม่ต้องยืนยันข้อกำหนดทางเทคนิค ในทำนองเดียวกันคำต่อท้ายเช่นเอ็มซี3อีอาจระบุข้อกำหนดภายในที่ควรจับคู่เมื่อจำเป็น

ข้อมูลที่แนะนำสำหรับใบเสนอราคา

หากต้องการรับใบเสนอราคาที่ถูกต้อง โปรดส่ง:

1. ชื่อสินค้า: ตลับลูกปืน FUJI
2. หมายเลขชิ้นส่วนฟูจิ: H4130E
3. ทำเครื่องหมาย NSK ให้สมบูรณ์
4. รุ่นเครื่องและหมายเลขซีเรียล
5. ปริมาณที่ต้องการ
6. ข้อกำหนดสภาพสินค้า
7. ภาพถ่ายที่ชัดเจนของลูกปืนทั้งสองข้าง
8. รูปถ่ายของตำแหน่งการติดตั้งเมื่อเป็นไปได้
9. ประเทศปลายทางและรหัสไปรษณีย์
10. วันที่จัดส่งที่ต้องการ

การตรวจสอบคุณภาพ

ก่อนจัดส่ง สามารถตรวจสอบแบริ่งได้ตามความต้องการในการสั่งซื้อที่ได้รับการยืนยัน

รายการตรวจสอบที่แนะนำ

การตรวจสอบไม่ได้แทนที่การยืนยันความเข้ากันได้ทางฝั่งเครื่องจักร ผู้ซื้อยังคงรับผิดชอบในการตรวจสอบหมายเลขชิ้นส่วนและส่วนต่อท้ายที่ถูกต้องสำหรับอุปกรณ์ของตน

บรรจุภัณฑ์และการจัดส่ง

ตลับลูกปืน H4130E เป็นส่วนประกอบที่มีความแม่นยำขนาดกะทัดรัด และควรได้รับการป้องกันการปนเปื้อน ความชื้น การกระแทก และการผสมระหว่างการขนส่ง

วิธีการบรรจุ

• บรรจุภัณฑ์ป้องกันส่วนบุคคล หากมี
• ห่อหุ้มป้องกันสนิมและกันฝุ่น
• การระบุหมายเลขชิ้นส่วนที่ชัดเจน
• กันกระแทกด้านในเพื่อป้องกันการเคลื่อนไหว
• กล่องส่งออกที่แข็งแกร่งสำหรับการขนส่งระหว่างประเทศ
• ฉลากชุดงานสำหรับปริมาณหลายรายการ
• บรรจุภัณฑ์ด้านนอกขึ้นอยู่กับน้ำหนักการจัดส่งและปลายทาง
• บรรจุรวมกับชิ้นส่วนอะไหล่ SMT อื่น ๆ เมื่อมีการร้องขอ

ตัวเลือกการจัดส่ง

เวลาจัดส่งจริงขึ้นอยู่กับสภาพสต็อก ปริมาณการสั่งซื้อ การยืนยันการชำระเงิน ปลายทาง การประมวลผลทางศุลกากร และวิธีการขนส่งที่เลือก

ทำไมถึงเลือกผลิตภัณฑ์นี้

• หมายเลขชิ้นส่วน FUJI ที่รู้จัก H4130E
• ข้อมูลอ้างอิงตลับลูกปืนซีรีส์ NSK 608
• ขนาดการติดตั้งกะทัดรัด 8 × 22 × 7 มม.
• การออกแบบร่องลึกเพื่อการรองรับการหมุนที่ราบรื่น
• โครงสร้างหุ้มฉนวนเพื่อการป้องกันการปนเปื้อนในทางปฏิบัติ
• เหมาะสำหรับการบำรุงรักษาเชิงป้องกันและแก้ไข
• ใช้ได้กับอุปกรณ์ FUJI CP-series ที่รองรับ
• ง่ายต่อการรวมเข้ากับคำสั่งซื้ออะไหล่ SMT อื่น ๆ
• ล้างกระบวนการยืนยันการสั่งซื้อล่วงหน้า
• การสนับสนุนด้านบรรจุภัณฑ์และการขนส่งระหว่างประเทศ
• ยอมรับการสอบถามเกี่ยวกับการสั่งซื้อจำนวนน้อยและการสั่งซื้อเป็นชุด
• สามารถตรวจสอบภาพถ่ายทางเทคนิคก่อนจัดส่ง

ความเข้ากันได้และคำชี้แจงเครื่องหมายการค้า

ชื่อ รุ่น และหมายเลขชิ้นส่วนของ FUJI และ NSK ใช้เพื่อการระบุผลิตภัณฑ์และการอ้างอิงความเข้ากันได้เท่านั้น เว้นแต่จะได้รับการยืนยันเป็นการเฉพาะในใบเสนอราคา ห้ามตีความข้อความใดเป็นการอนุญาต ความเกี่ยวข้อง การรับรอง หรือการแต่งตั้งโดยเจ้าของเครื่องหมายการค้าที่เกี่ยวข้อง

ลักษณะที่ปรากฏของผลิตภัณฑ์ เครื่องหมาย บรรจุภัณฑ์ ชุดการผลิต ส่วนต่อท้าย และข้อมูลจำเพาะอาจแตกต่างกันไป ควรยืนยันความเข้ากันได้โดยใช้คู่มือเครื่องจักร เครื่องหมายตลับลูกปืนดั้งเดิม ขนาดชิ้นส่วนเก่า ตำแหน่งการประกอบ และรูปถ่ายที่ลูกค้าส่งมา

ผู้ขายไม่ควรอธิบายว่าผลิตภัณฑ์เป็น "ของแท้" "ของแท้" หรือ "ได้รับอนุญาต" เว้นแต่แหล่งที่มาและสภาพของผลิตภัณฑ์จะได้รับการยืนยันสำหรับสต็อกเฉพาะที่เสนอขาย

คำถามที่พบบ่อย

1. ตลับลูกปืน FUJI H4130E ใช้ทำอะไร?

ตลับลูกปืน H4130E ใช้เพื่อรองรับการเคลื่อนที่แบบหมุนในส่วนประกอบเครื่อง FUJI SMT ที่ใช้ร่วมกันได้ อาจทำงานโดยใช้เพลา ลูกกลิ้ง ลูกเบี้ยว รอก กลไกการส่งกำลัง หรือส่วนประกอบที่หมุนอื่นๆ ขึ้นอยู่กับการกำหนดค่าของเครื่อง ควรตรวจสอบตำแหน่งการติดตั้งที่แน่นอนในคู่มือชิ้นส่วนเครื่องจักรหรือยืนยันจากส่วนประกอบที่ถอดออก

2. ตลับลูกปืน NSK 608Z มีขนาดเท่าไร?

ขนาดตลับลูกปืนมาตรฐานซีรีส์ 608 คือเส้นผ่านศูนย์กลางภายใน 8 มม. เส้นผ่านศูนย์กลางภายนอก 22 มม. และความกว้าง 7 มม. ผู้ซื้อควรวัดชิ้นส่วนเก่าและตรวจสอบส่วนต่อท้ายทั้งหมด เนื่องจากตลับลูกปืนที่มีขนาดภายนอกเหมือนกันอาจมีชีลด์ ระยะห่างภายใน การหล่อลื่น และข้อกำหนดด้านประสิทธิภาพที่แตกต่างกัน

3. H4130E เข้ากันได้กับเครื่อง FUJI CP6 และ CP7 ทั้งหมดหรือไม่

H4130E โดยทั่วไปมีการอ้างอิงสำหรับอุปกรณ์ CP6, CP642, CP643, CP7, CP742, CP743 และ CP842 ที่เลือก อย่างไรก็ตาม ไม่สามารถรับประกันความเข้ากันได้ได้จากตระกูลเครื่องเพียงอย่างเดียว กรุณาระบุรุ่นเครื่อง หมายเลขซีเรียล ตำแหน่งการติดตั้ง เครื่องหมายลูกปืนเก่า และรูปถ่ายให้ชัดเจนก่อนสั่งซื้อ

4. อะไรคือความแตกต่างระหว่าง 608Z และ 608ZZ?

ปกติทั้งสองจะใช้ขนาดฐาน 8 × 22 × 7 มม. เท่ากัน ความแตกต่างหลักคือการจัดเรียงแผ่นโลหะ โดยทั่วไป การกำหนด AZ จะระบุถึงชีลด์เดียว ในขณะที่ ZZ ระบุถึงชีลด์ทั้งสองด้าน ส่วนต่อท้ายเพิ่มเติมอาจระบุถึงระยะห่าง การหล่อลื่น หรือรายละเอียดเฉพาะของผู้ผลิต ตรงกับเครื่องหมายดั้งเดิมที่สมบูรณ์เสมอ

5. ข้อมูลใดที่จำเป็นสำหรับใบเสนอราคา?

กรุณาส่งหมายเลขชิ้นส่วน FUJI H4130E, รหัสตลับลูกปืน NSK แบบเต็ม, รุ่นเครื่องจักร, จำนวนที่ต้องการ, ข้อกำหนดสภาพผลิตภัณฑ์, ประเทศปลายทาง และรูปถ่ายที่ชัดเจนของตลับลูกปืนเดิม สำหรับการสั่งซื้อเร่งด่วน โปรดระบุบัญชีผู้จัดส่งหรือวิธีการจัดส่งที่ต้องการด้วย

ติดต่อเรา

กำลังมองหาตลับลูกปืนทดแทนที่เชื่อถือได้สำหรับเครื่องวางตำแหน่ง FUJI SMT ของคุณหรือไม่?

ส่งข้อมูลต่อไปนี้เพื่อการยืนยันและใบเสนอราคาที่ถูกต้อง:

• หมายเลขชิ้นส่วนฟูจิ
• ทำเครื่องหมายลูกปืน NSK ให้สมบูรณ์
• รุ่นเครื่องและหมายเลขซีเรียล
• ปริมาณที่ต้องการ
• ภาพถ่ายลูกปืนทั้งสองฝั่ง
• ภาพถ่ายตำแหน่งการติดตั้ง.
• ข้อกำหนดสภาพสินค้า
• ประเทศปลายทางและรหัสไปรษณีย์
• วิธีจัดส่งที่ต้องการ
• วันที่จัดส่งที่ต้องการ

ทีมงานอะไหล่ SMT ของเราสามารถช่วยระบุผลิตภัณฑ์ การตรวจสอบความเข้ากันได้ การยืนยันสต็อก การวางแผนการจัดส่งแบบรวม และการจัดส่งระหว่างประเทศ

ติดต่อเราวันนี้เพื่อสอบถามราคา ความพร้อมใช้งาน การยืนยันทางเทคนิค และอะไหล่เครื่องจักร FUJI SMT ที่เกี่ยวข้อง
