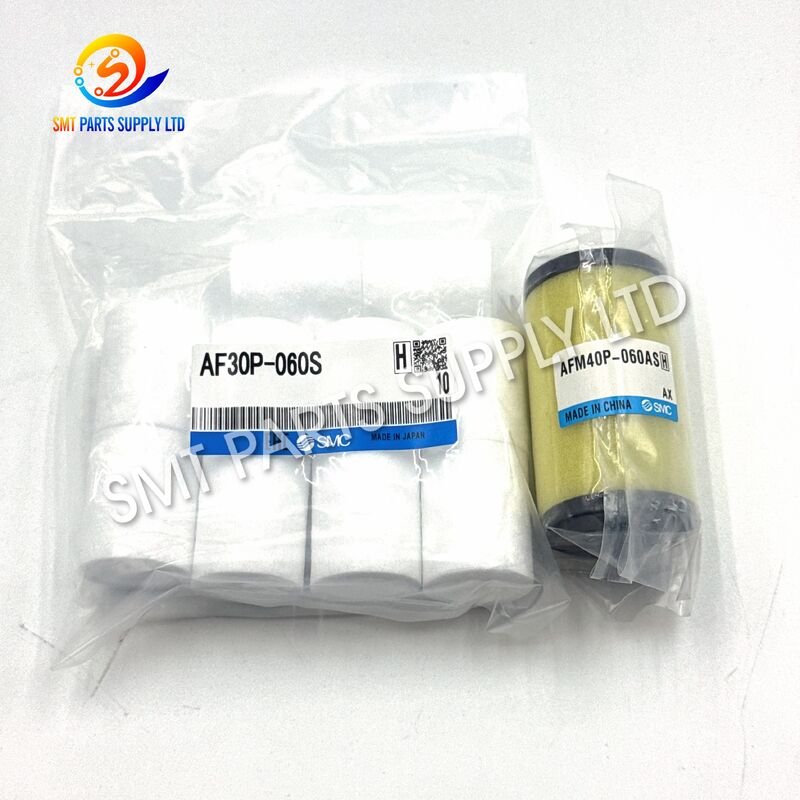

ชุดไส้กรอง SMC AF30P-060S AFM40P-060AS 5 ไมครอน 0.3 ไมครอน สำหรับกรองอนุภาคและละอองน้ำมันในลมอัด

SMC AF30P-060S AFM40P-060AS 5μm 0.3μm AF30 AFM40 ชุดองค์ประกอบตัวกรอง

ชุดองค์ประกอบตัวกรอง SMC AF30P-060S และ AFM40P-060AS ได้รับการออกแบบมาเพื่อการบำรุงรักษาเชิงป้องกันของระบบการเตรียมอากาศอัดที่ใช้ในอุปกรณ์การผลิต SMT, สายการประกอบอัตโนมัติ, เครื่องตรวจสอบ, เครื่องมือนิวแมติก และระบบควบคุมอุตสาหกรรม AF30P-060S ทำหน้าที่เป็นองค์ประกอบตัวกรองขนาดปกติ 5 μm สำหรับตัวกรองอากาศซีรีส์ AF30 ในขณะที่ AFM40P-060AS เป็นส่วนประกอบประกอบที่ใช้กับเครื่องแยกละอองซีรีส์ AFM40 ข้อมูลอ้างอิงอย่างเป็นทางการของ SMC ระบุว่า AF30P-060S เป็นองค์ประกอบตัวกรองทดแทนสำหรับอุปกรณ์ AF30 และแสดงรายการ AFM40P-060AS สำหรับรุ่นเครื่องแยกละออง AFM40 และ AFM40-06

ใช้ร่วมกันในสายบำบัดอากาศที่มีการกำหนดค่าอย่างเหมาะสม องค์ประกอบเหล่านี้สนับสนุนการกรองแบบแบ่งขั้นตอน ขั้นแรกจะกำจัดสิ่งปนเปื้อนที่เป็นของแข็งขนาดใหญ่และสิ่งเจือปนที่ควบแน่น ในขณะที่ขั้นที่สองจะให้การแยกหมอกที่ละเอียดยิ่งขึ้น ข้อมูลทางเทคนิคของ SMC ระบุพิกัด 5 μm เล็กน้อยสำหรับการกรอง AF มาตรฐาน และพิกัด 0.3 μm เล็กน้อยสำหรับเครื่องแยกละออง AFM

ผลิตภัณฑ์นี้จำหน่ายเป็นชุดชิ้นส่วนทดแทนแทนที่จะเป็นตัวกรองอากาศ ตัวควบคุม โถ ตัวเรือน วาล์วระบาย หรือชุดประกอบการบำบัดด้วยลมแบบครบชุด

เว็บแค็ตตาล็อกอย่างเป็นทางการของ SMC อธิบายว่า AFM40P-060AS เป็น "ส่วนประกอบส่วนประกอบ" ในขณะที่ AF30P-060S ถูกระบุว่าเป็นส่วนประกอบตัวกรองสำหรับอุปกรณ์ซีรีส์ AF30

อากาศอัดอาจมีฝุ่น อนุภาคสนิม ความชื้นควบแน่น น้ำมันคอมเพรสเซอร์ เศษท่อ และสิ่งปนเปื้อนอื่นๆ สิ่งเจือปนเหล่านี้สามารถเดินทางผ่านเครือข่ายอากาศของโรงงานและเข้าสู่ส่วนประกอบระบบนิวแมติกส์ที่มีความแม่นยำ

ในสภาพแวดล้อมการผลิต SMT อุปกรณ์นิวแมติกมักจะควบคุมการจัดการส่วนประกอบ การทำงานของตัวป้อน การสร้างสุญญากาศ การเคลื่อนหัวฉีด การเคลื่อนย้ายบอร์ด การหนีบ การยก และการวางตำแหน่ง การปนเปื้อนแม้เพียงเล็กน้อยก็สามารถส่งผลต่อการตอบสนองและความน่าเชื่อถือของระบบเหล่านี้ได้

ควรตรวจสอบองค์ประกอบตัวกรองเมื่อมีเงื่อนไขต่อไปนี้อย่างน้อยหนึ่งข้อปรากฏขึ้น:

อาการเหล่านี้อาจเกิดจากการรั่วไหล ตัวควบคุมทำงานผิดปกติ ซีลเสียหาย ท่ออุดตัน ปัญหาของคอมเพรสเซอร์ หรือการตั้งค่าเครื่องจักรไม่ถูกต้อง ควรตรวจสอบระบบนิวแมติกทั้งหมดก่อนยืนยันสาเหตุ

ชุด AF30P-060S และ AFM40P-060AS มอบโซลูชันการบำรุงรักษาที่เป็นประโยชน์สำหรับระบบบำบัดอากาศที่ต้องการทั้งการกรองทั่วไปและการแยกละออง

โดยปกติแล้ว AF30P-060S จะได้รับการติดตั้งในตัวกรองอากาศ AF30 ที่สอดคล้องกันเป็นขั้นตอนการกรองหลัก ระดับการกรองปกติที่ 5 μm มีไว้สำหรับการกำจัดสิ่งปนเปื้อนจากอากาศอัดทั่วไป ก่อนที่อากาศจะไปถึงส่วนประกอบการบำบัดที่ละเอียดกว่า เอกสารประกอบของ SMC ระบุว่า 5 μm เป็นอัตราการกรองมาตรฐานสำหรับการกรองอากาศทั่วไป

AFM40P-060AS ได้รับการติดตั้งในตัวแยกละออง AFM40 ที่สอดคล้องกัน SMC ระบุอัตราการกรองเล็กน้อยที่ 0.3 μm สำหรับเครื่องแยกละอองซีรีส์ AFM และแสดงรายการ AFM40P-060AS เป็นส่วนประกอบองค์ประกอบที่เกี่ยวข้องสำหรับรุ่น AFM40

เมื่อเลือกและติดตั้งอย่างถูกต้อง ชุดค่าผสมสามารถช่วย:

ความดัน อุณหภูมิ ความสามารถในการไหลเวียนของอากาศ ขนาดพอร์ต และการกำหนดค่าท่อระบายน้ำจะถูกกำหนดโดยตัวกรองหรือชุดแยกละอองที่สมบูรณ์ ไม่ใช่โดยชิ้นส่วนทดแทนเพียงอย่างเดียว

ก่อนตัดสินใจซื้อ ให้ตรวจสอบรุ่นทั้งหมดที่พิมพ์บนตัวตัวกรองที่ติดตั้งไว้ รุ่นต่อท้าย ข้อกำหนดเฉพาะภูมิภาค และการกำหนดค่าสั่งพิเศษที่แตกต่างกันอาจใช้ชาม ซีล หรือชิ้นส่วนบำรุงรักษาที่แตกต่างกัน

ตรวจสอบทุกครั้งว่าจำเป็นต้องแยกซีล โอริงของโถ หรือชิ้นส่วนบำรุงรักษาอื่นๆ ในระหว่างการเปลี่ยน

ชุดตัวกรองสามารถใช้ในระบบบำบัดอากาศอัดที่รองรับเครื่องจักรนิวแมติกหลายประเภท

ความเหมาะสมขึ้นอยู่กับรุ่นตัวกรอง SMC ที่ติดตั้งและข้อกำหนดด้านคุณภาพอากาศของอุปกรณ์ดาวน์สตรีม

อากาศอัดจะเข้าสู่ตัวเรือนตัวกรองอากาศ AF30 ที่มีส่วนประกอบ AF30P-060S ก่อน

องค์ประกอบนี้ช่วยแยกสิ่งสกปรกในอากาศที่มีขนาดใหญ่กว่าออกจากกระแสลม สารปนเปื้อนอาจรวมถึงตะกรันท่อ สนิม ฝุ่น และวัสดุที่ควบแน่น ของเหลวและเศษซากที่ถูกเอาออกจะถูกรวบรวมไว้ในโถกรองตามการออกแบบชุดประกอบที่สมบูรณ์

ขั้นตอนการกรอง 5 μm ปกติเหมาะสำหรับการเตรียมอากาศอัดทั่วไป และให้การป้องกันต้นทางสำหรับขั้นตอนการแยกละอองที่ละเอียดยิ่งขึ้น

หลังจากการกรองหลัก อากาศอัดจะเข้าสู่ตัวเครื่องแยกละออง AFM40 ซึ่งมีส่วนประกอบ AFM40P-060AS

โครงสร้างตัวกรองที่ละเอียดยิ่งขึ้นจะดักจับอนุภาคขนาดเล็กและละอองน้ำมันที่อาจผ่านตัวกรองอากาศหลักมาตรฐาน ซีรีส์ AFM มีอัตราการกรองเล็กน้อย 0.3 μm ตามข้อมูลผลิตภัณฑ์ของ SMC

ลำดับจริงอาจแตกต่างกันไปขึ้นอยู่กับการออกแบบเครื่องจักร ข้อมูลจำเพาะด้านคุณภาพอากาศ และการกำหนดค่าโมดูลาร์ SMC ที่สมบูรณ์

การยืนยันหมายเลขชิ้นส่วนที่ถูกต้องถือเป็นสิ่งสำคัญ องค์ประกอบตัวกรองที่มีลักษณะคล้ายกันอาจมีความยาว เส้นผ่านศูนย์กลาง โครงสร้างการติดตั้ง ระดับการกรอง หรือการออกแบบการปิดผนึกที่แตกต่างกัน

ตรวจสอบป้ายชื่อหรือรหัสที่พิมพ์บนตัวตัวกรอง

ตัวอย่างข้อมูลที่เป็นประโยชน์ได้แก่:

อย่าสับสนทั้งสององค์ประกอบ

AF30P-060S ไม่ได้แทนที่ AFM40P-060AS และ AFM40P-060AS ไม่ได้แทนที่ AF30P-060S

สั่งซื้อทั้งชุดเมื่อเครื่องใช้ทั้งตัวกรองอากาศ AF30 และตัวแยกละออง AFM40

สั่งซื้อองค์ประกอบแต่ละชิ้นเมื่อต้องมีการบำรุงรักษาตัวตัวกรองเพียงตัวเดียว

ในระหว่างการเปลี่ยนองค์ประกอบ ให้ตรวจสอบ:

เพื่อให้ใบเสนอราคาและการตรวจสอบความเข้ากันได้เร็วขึ้น โปรดจัดเตรียม:

• ภาพถ่ายที่ชัดเจนของชุดตัวกรองทั้งชุด
• รูปถ่ายของป้ายรุ่นที่อยู่อาศัย
• ภาพถ่ายขององค์ประกอบที่ถูกถอดออก
• จำนวนที่ต้องการสำหรับหมายเลขชิ้นส่วนแต่ละชิ้น
• ยี่ห้อและรุ่นของเครื่อง
• ประเทศที่จัดส่งและรหัสไปรษณีย์
• วันที่จัดส่งที่ต้องการ
• การตั้งค่าสำหรับแต่ละชิ้นหรือชุดที่ตรงกัน

การบำรุงรักษาตัวกรองควรดำเนินการโดยบุคลากรที่ได้รับการฝึกอบรมซึ่งคุ้นเคยกับระบบนิวแมติกส์

ห้ามเปิดโถกรองที่มีแรงดัน

1. ตรวจสอบว่ามีการแยกแหล่งจ่ายอากาศออกและปล่อยแรงดันตกค้างทั้งหมดแล้ว
2. ถอดโถออกตามขั้นตอนของผู้ผลิตตัวกรอง
3. สังเกตทิศทางการติดตั้งขององค์ประกอบที่มีอยู่
4. ถอดชิ้นส่วนที่ใช้แล้วออกอย่างระมัดระวังเพื่อป้องกันไม่ให้เศษเข้าไปในตัวเครื่อง
5. ตรวจสอบโถ ซีล แผ่นกั้น และพื้นผิวภายใน
6. ทำความสะอาดส่วนประกอบที่นำมาใช้ซ้ำได้โดยใช้วิธีการที่ได้รับอนุมัติ
7. อย่าใช้สารเคมีทำความสะอาดที่อาจสร้างความเสียหายให้กับชามหรือซีลพลาสติก
8. ติดตั้งองค์ประกอบใหม่ในทิศทางเดียวกันกับส่วนประกอบดั้งเดิมที่ถูกต้อง
9. ติดตั้งโถกลับเข้าไปใหม่และเข้ากลไกล็อคให้สนิท
10. ค่อยๆ คืนแรงดันอากาศ
11. ตรวจสอบการรั่วรอบๆ โถและซีล
12. ยืนยันแรงดันน้ำและการไหลของอากาศตามปกติ
13. บันทึกวันที่เปลี่ยนและเวลาการทำงานของเครื่องจักร

โปรดดูคู่มือการใช้งานอย่างเป็นทางการสำหรับรุ่นตัวกรองที่สมบูรณ์ก่อนการติดตั้ง

อายุการใช้งานของตัวกรองขึ้นอยู่กับคุณภาพอากาศอัด ชั่วโมงการทำงาน การไหลเวียนของอากาศ ความเข้มข้นของน้ำมัน ความชื้น สภาพของคอมเพรสเซอร์ และความสะอาดของท่อในโรงงาน ช่วงเวลาการเปลี่ยนทดแทนครั้งเดียวไม่สามารถใช้กับทุกสายการผลิตได้

สามารถตรวจสอบลำดับองค์ประกอบตัวกรองแต่ละรายการได้ตามข้อกำหนดการซื้อที่ยืนยันแล้ว

สภาพของผลิตภัณฑ์ ต้นกำเนิดของแบรนด์ ชุดการผลิต ประเภทบรรจุภัณฑ์ และเอกสารที่มีอยู่ควรได้รับการยืนยันในใบเสนอราคาอย่างเป็นทางการ

อย่าถอดชิ้นส่วนออกจากบรรจุภัณฑ์ป้องกันจนกว่าจะติดตั้ง เก็บไว้ในที่สะอาด แห้ง ห่างจากน้ำมัน ตัวทำละลาย แสงแดดโดยตรง และของหนัก

โปรดยืนยันข้อมูลต่อไปนี้ก่อนทำการสั่งซื้อ:

ไม่ AF30P-060S เป็นไส้กรองหลักขนาด 5 μm ที่ใช้กับตัวกรองอากาศ AF30 AFM40P-060AS เป็นส่วนประกอบระบุ 0.3 μm ที่ใช้กับเครื่องแยกละออง AFM40 มีฟังก์ชันการกรองที่แตกต่างกันและไม่สามารถใช้แทนกันได้

ไม่ ชุดมาตรฐานประกอบด้วยชิ้นส่วนประกอบทดแทน AF30P-060S หนึ่งชิ้น และชิ้นส่วนประกอบทดแทน AFM40P-060AS หนึ่งชิ้น ไม่รวมตัวเรือนตัวกรอง โถ ตัวควบคุม ท่อระบายน้ำ ขายึด เกจวัดแรงดัน และอุปกรณ์เชื่อมต่อ เว้นแต่จะระบุไว้แยกต่างหากในใบเสนอราคา

สามารถใช้งานได้เมื่อเครื่อง SMT หรือสายการผลิตบำบัดอากาศของโรงงานติดตั้งตัวตัวกรอง AF30 และ AFM40 ที่ใช้ร่วมกันได้ ยืนยันรุ่นตัวเรือนที่สมบูรณ์ รหัสองค์ประกอบที่ติดตั้ง และการกำหนดค่านิวแมติกของเครื่องจักรก่อนสั่งซื้อ

ความถี่ในการเปลี่ยนขึ้นอยู่กับคุณภาพอากาศ สภาพคอมเพรสเซอร์ เวลาทำงาน ความชื้น การไหลเวียนของอากาศ และระดับการปนเปื้อน ตรวจสอบองค์ประกอบระหว่างการบำรุงรักษาเชิงป้องกัน และเปลี่ยนชิ้นส่วนเมื่อได้รับความเสียหาย อิ่มตัว มีการปนเปื้อนอย่างมาก หรือทำให้เกิดการสูญเสียแรงดันที่ยอมรับไม่ได้

โปรดระบุรุ่นที่อยู่อาศัยตัวกรองที่สมบูรณ์ รูปถ่ายของป้ายชื่อและองค์ประกอบที่มีอยู่ แบรนด์เครื่องจักร รุ่นเครื่องจักร ปริมาณที่ต้องการ และปลายทาง รูปถ่ายของโถและโครงสร้างการติดตั้งภายในยังมีประโยชน์เมื่อฉลากต้นฉบับไม่ชัดเจน

ข้อมูลอ้างอิงอย่างเป็นทางการของ SMC ระบุว่า AF30P-060S เป็นส่วนประกอบทดแทนสำหรับการกรองซีรีส์ AF30 และ AFM40P-060AS เป็นส่วนประกอบที่ใช้ได้สำหรับเครื่องแยกละออง AFM40 และ AFM40-06 เอกสารทางเทคนิคของ SMC ระบุว่า 5 μm เป็นระดับการกรอง AF มาตรฐาน และ 0.3 μm เป็นระดับการกรองตัวแยกละออง AFM

เนื่องจากรหัสรุ่นตัวกรองที่สมบูรณ์อาจรวมถึงรุ่นที่แตกต่างกันและส่วนต่อท้ายที่เป็นตัวเลือก จึงควรยืนยันความเข้ากันได้กับรหัสที่อยู่อาศัยแบบเต็ม แทนที่จะแสดงเพียงรูปลักษณ์เดียว

กำลังมองหาองค์ประกอบตัวกรองทดแทนที่เชื่อถือได้สำหรับเครื่องจักร SMT หรือระบบนิวแมติกทางอุตสาหกรรมอยู่ใช่ไหม?

ส่งหมายเลขชิ้นส่วน ปริมาณ และข้อมูลอุปกรณ์ที่คุณต้องการมาให้เรา ทีมขายของเราจะตรวจสอบข้อมูลจำเพาะและเตรียมใบเสนอราคาที่ชัดเจนสำหรับการตรวจสอบการซื้อของคุณ

ภาพถ่ายที่ชัดเจนช่วยให้เราตรวจสอบหมายเลขชิ้นส่วน ชุดตัวเรือน โครงสร้างองค์ประกอบ และการใช้งานเครื่องจักร ซึ่งจะช่วยลดความเสี่ยงในการได้รับสินค้าทดแทนที่ไม่ถูกต้อง และทำให้การประมวลผลใบเสนอราคาเร็วขึ้น

เรื่อง: สอบถามองค์ประกอบตัวกรอง SMC AF30P-060S และ AFM40P-060AS

เรียนทีมงานขาย

กรุณาอ้างอิงองค์ประกอบตัวกรองลมต่อไปนี้:

• AF30P-060S: _____ ชิ้น
• AFM40P-060AS: _____ ชิ้น
• ยี่ห้อและรุ่นของเครื่อง: _____
• รุ่นตัวกรองที่ติดตั้ง: _____
• ปลายทางการจัดส่ง: _____
• วันที่จัดส่งที่ต้องการ: _____

โปรดยืนยันสภาพของผลิตภัณฑ์ ความเข้ากันได้ ระยะเวลาดำเนินการ บรรจุภัณฑ์ ค่าจัดส่ง และเอกสารประกอบที่มีอยู่

ขอแสดงความนับถือ
