ชุดมอเตอร์แกน Z Yamaha KLW-M71G5-00 สำหรับ YSM10 YSM20R พร้อมการเคลื่อนที่แนวตั้งที่ควบคุมด้วยความแม่นยำและชุดประกอบรวม

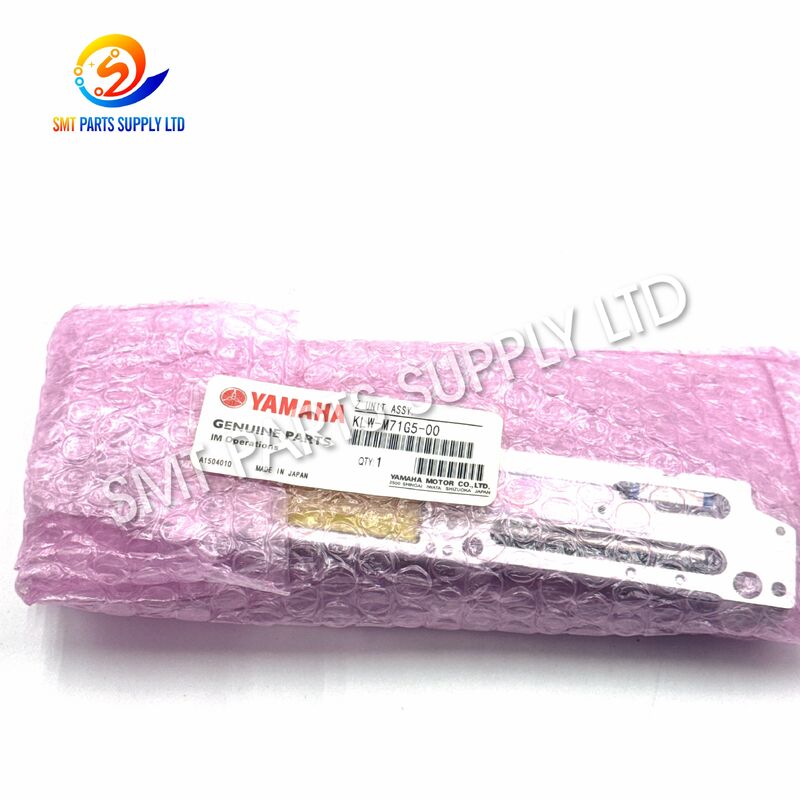

Yamaha KLW-M71G5-00 ชุดมอเตอร์เชิงเส้นแกน Z YSM10 YSM20R

ชุดมอเตอร์เชิงเส้นตรงแกน Z ของ Yamaha KLW-M71G5-00 เป็นชุดประกอบการเคลื่อนไหวที่แม่นยำซึ่งพัฒนาขึ้นสำหรับอุปกรณ์จัดวาง Yamaha YSM10 และ YSM20R SMT ที่ใช้ร่วมกันได้ เมื่อติดตั้งในกลไกแกน Z ของหัวยึด ยูนิตนี้รองรับการเคลื่อนที่ในแนวตั้งแบบควบคุมซึ่งจำเป็นเมื่อหัวฉีดเข้าใกล้ส่วนประกอบ หยิบเสร็จเรียบร้อย ย้ายไปยังตำแหน่งการจัดวาง และลดส่วนประกอบลงบนแผงวงจรพิมพ์

การประกอบแกน Z ที่มั่นคงถือเป็นสิ่งสำคัญสำหรับการรักษาความสูงของปิ๊กอัพ ความสูงของตำแหน่ง จังหวะการทำงาน และการเคลื่อนไหวของหัวฉีดให้สม่ำเสมอ เมื่อยูนิตที่มีอยู่ชำรุด เสียหาย ปนเปื้อน หรือไม่เสถียรทางกลไก เครื่องจักรอาจประสบกับการเคลื่อนไหวที่ผิดปกติ ข้อผิดพลาดในการหยิบ การเปลี่ยนแปลงความสูงของตำแหน่ง การสั่นสะเทือน สัญญาณเตือน หรือประสิทธิภาพการผลิตลดลง

KLW-M71G5-00 จัดจำหน่ายเป็นยูนิต Z ในตัว แทนที่จะเป็นมอเตอร์เอนกประสงค์ที่ไม่เกี่ยวข้อง เหมาะสำหรับทีมบำรุงรักษา โรงงานผลิต SMT ผู้ปรับปรุงอุปกรณ์ และผู้จัดจำหน่ายชิ้นส่วนอะไหล่ที่ต้องการการเปลี่ยนอุปกรณ์ระบุตำแหน่งของ Yamaha อย่างถูกต้อง ควรตรวจสอบหมายเลขชิ้นส่วนและการกำหนดค่าเครื่องก่อนซื้อ

สาเหตุ: เหตุใดจึงต้องมีการเปลี่ยนชุดมอเตอร์แกน Z

หัวยึดของเครื่อง SMT ทำการเคลื่อนที่ในแนวตั้งซ้ำๆ หลายครั้งในระหว่างการผลิตในแต่ละวัน ทุกรอบการหยิบและวางต้องใช้กลไกแกน Z เพื่อลดและยกหัวฉีดอย่างแม่นยำ ชั่วโมงการทำงานที่ยาวนาน ความเร็วในการผลิตสูง ฝุ่น จาระบีเสื่อมสภาพ การชนกันของหัวฉีดโดยไม่ได้ตั้งใจ และการบำรุงรักษาที่ไม่ถูกต้อง จะค่อยๆ ส่งผลต่อสภาพของชุดประกอบ

สาเหตุทั่วไปของความล้มเหลวของยูนิตแกน Z ได้แก่:

ไม่ควรวินิจฉัยปัญหาแกน Z จากอาการเดียวเพียงอย่างเดียว ก่อนเปลี่ยนเครื่อง ช่างเทคนิคควรตรวจสอบเพลาหัวฉีด ขั้วต่อ สายเคเบิล กลไกส่วนหัว ผลป้อนกลับของตัวควบคุม ตำแหน่งการติดตั้ง และชิ้นส่วนกลไกที่เกี่ยวข้อง

อาการทั่วไปของยูนิต Z ที่ชำรุดหรือเสียหาย

เงื่อนไขต่อไปนี้อาจบ่งชี้ว่าหน่วยแกน Z ที่มีอยู่ต้องมีการตรวจสอบหรือเปลี่ยน:

อาการเหล่านี้อาจเกิดจากระบบเครื่องอื่นด้วย แนะนำให้ทำการตรวจสอบอย่างครบถ้วนก่อนสั่งซื้อหรือติดตั้งอุปกรณ์ทดแทน

วิธีแก้ไข: คืนค่าการเคลื่อนที่ของศีรษะในแนวตั้งที่ได้รับการควบคุม

การเปลี่ยนหน่วยแกน Z ที่ชำรุดหรือไม่เสถียรด้วยชุดประกอบ KLW-M71G5-00 ที่จับคู่อย่างถูกต้องสามารถช่วยฟื้นฟูการตอบสนองทางกลของหัวยึดได้ การเปลี่ยนทดแทนมีจุดมุ่งหมายเพื่อให้เป็นแนวทางในการบำรุงรักษาในทางปฏิบัติ เมื่อหน่วยที่มีอยู่ไม่สามารถทำงานได้อีกต่อไปในสภาวะการผลิตที่ต้องการ

วัตถุประสงค์การบำรุงรักษาหลักคือ:

ควรติดตั้งหน่วยทดแทนโดยช่างเทคนิคที่ผ่านการรับรองซึ่งคุ้นเคยกับอุปกรณ์ Yamaha SMT การสอบเทียบเครื่องจักรและการตรวจสอบการปฏิบัติงานจะต้องเสร็จสิ้นหลังการติดตั้ง

ข้อดีของผลิตภัณฑ์ที่สำคัญ

1. หมายเลขชิ้นส่วนที่ระบุอย่างชัดเจน

KLW-M71G5-00 ให้ข้อมูลอ้างอิงที่แม่นยำสำหรับการจัดซื้อและการควบคุมสินค้าคงคลัง การใช้หมายเลขชิ้นส่วนที่แน่นอนจะช่วยลดความเสี่ยงในการเลือกชุดประกอบที่ดูคล้ายกันแต่เข้ากันไม่ได้

2. หน่วยแกน Z แบบบูรณาการ

ผลิตภัณฑ์มาในรูปแบบชุดประกอบหน่วยแกน Z ทำให้เหมาะสำหรับการเปลี่ยนเมื่อหน่วยการเคลื่อนไหวที่สมบูรณ์ต้องการการซ่อมแซม ไม่ใช่แค่ส่วนประกอบย่อยเดี่ยวๆ เท่านั้น

3. ออกแบบมาสำหรับการทำงานของหัวยึด SMT

ชุดประกอบรองรับการเคลื่อนที่ในแนวตั้งซ้ำๆ ในระหว่างกระบวนการหยิบและจัดวางส่วนประกอบ ซึ่งการเคลื่อนไหวที่ควบคุมได้และความสูงสม่ำเสมอเป็นสิ่งสำคัญ

4. เหมาะสำหรับงานซ่อมบำรุงสินค้าคงคลัง

โรงงาน SMT สามารถเก็บชิ้นส่วนไว้เป็นอะไหล่สำคัญสำหรับการบำรุงรักษาตามแผน การเปลี่ยนฉุกเฉิน การปรับปรุงเครื่องจักร หรือการกู้คืนสายการผลิต

5. รองรับการลดเวลาหยุดทำงาน

หน่วยทดแทนที่ได้รับการตรวจสอบล่วงหน้าช่วยให้ทีมบำรุงรักษาตอบสนองได้อย่างรวดเร็วเมื่อความล้มเหลวของแกน Z ขัดขวางการผลิต

6. การตรวจสอบก่อนจัดส่ง

สามารถตรวจสอบยูนิตที่มีจำหน่ายเพื่อระบุหมายเลขชิ้นส่วน ลักษณะ ขั้วต่อ พื้นผิวการติดตั้ง และสภาพกลไกพื้นฐานก่อนจัดส่ง

7. สภาพการจัดหาที่ยืดหยุ่น

ขึ้นอยู่กับความพร้อมในสต็อคและความต้องการของลูกค้า เงื่อนไขการจัดหาอาจรวมถึงตัวเลือกใหม่ ใช้เดิม ตกแต่งใหม่ หรือเปลี่ยนทดแทนที่เทียบเท่า ควรยืนยันเงื่อนไขที่แน่นอนในใบเสนอราคา

8. การสนับสนุนการจัดส่งระหว่างประเทศ

ชิ้นส่วนอะไหล่อุตสาหกรรมขนาดกะทัดรัดสามารถบรรจุสำหรับการจัดส่งระหว่างประเทศ การขนส่งทางอากาศ หรือการจัดส่งแบบรวมตามปริมาณการสั่งซื้อและปลายทาง

ข้อมูลจำเพาะ

สำคัญ:ไม่ควรถือว่าแรงดันไฟฟ้า ความต้านทาน การจัดเรียงตัวเชื่อมต่อ ขนาดการติดตั้ง และความเข้ากันได้ของหัวต่อจากรูปลักษณ์ภายนอก โปรดระบุฉลากชิ้นส่วนเดิมและข้อมูลเครื่องจักรก่อนสั่งซื้อ

การอ้างอิงความเข้ากันได้

รายชื่ออุตสาหกรรมระบุว่า KLW-M71G5-00 เป็นชุดประกอบ Z ของ Yamaha YSM10/YSM20-series ในขณะที่บางรายการยังอ้างอิงถึง YSM20R อีกด้วย ด้วยเหตุนี้ การอนุมัติการซื้อจึงควรอิงตามหมายเลขชิ้นส่วนที่ติดตั้ง แทนที่จะยึดตามชื่อเครื่องเพียงอย่างเดียว

แอปพลิเคชัน

หน่วยมอเตอร์เชิงเส้นแกน Z KLW-M71G5-00 สามารถใช้ในสภาพแวดล้อมการผลิตและการบำรุงรักษา SMT ที่แตกต่างกัน

สายการผลิต SMT

เหมาะสำหรับโรงงานอิเล็กทรอนิกส์ที่ใช้เครื่องวางตำแหน่ง Yamaha ในการผลิตต่อเนื่องหรือหลายกะ

การบำรุงรักษาเชิงป้องกันเครื่องจักร

หน่วยอาจถูกจัดเตรียมไว้เป็นอะไหล่ที่สำคัญในระหว่างการซ่อมบำรุงเครื่องจักรตามกำหนดเวลา โดยเฉพาะอย่างยิ่งในกรณีที่การหยุดชะงักของการผลิตทำให้เกิดต้นทุนสูง

ซ่อมรถเสียฉุกเฉิน

เมื่อการวินิจฉัยยืนยันความล้มเหลวของหน่วยแกน Z การเปลี่ยนที่ผ่านการตรวจสอบแล้วสามารถช่วยลดเวลาหยุดทำงานของเครื่องจักรที่ขยายออกไปได้

การปรับปรุงอุปกรณ์

ใช้ในระหว่างการสร้างใหม่หรือปรับสภาพเครื่องจัดวาง Yamaha YSM series ที่เข้ากันได้

จำหน่ายอะไหล่

เหมาะสำหรับซัพพลายเออร์ชิ้นส่วนอุตสาหกรรมที่รองรับโรงงาน SMT ผู้ผลิตตามสัญญา ศูนย์ซ่อม และผู้ค้าอุปกรณ์

การขยายกำลังการผลิต

มีประโยชน์ในการเตรียมสินค้าคงคลังอะไหล่เพิ่มเติมสำหรับสายการผลิต SMT ที่ติดตั้งใหม่หรือโอนย้าย

การประยุกต์ใช้งานการผลิตอิเล็กทรอนิกส์

มันทำงานอย่างไร

แกน Z มีหน้าที่ควบคุมการเคลื่อนที่ในแนวตั้งของหัวฉีดหรือกลไกของหัวยึด การดำเนินงานเป็นส่วนสำคัญของวงจรการรับและจัดวาง SMT

ขั้นตอนที่ 1: การวางตำแหน่งส่วนประกอบ

ตัวป้อนนำเสนอส่วนประกอบที่ตำแหน่งหยิบที่ตั้งโปรแกรมไว้ หัวยึดจะเคลื่อนที่ในแนวนอนเพื่อจัดตำแหน่งหัวฉีดที่เลือกไว้เหนือส่วนประกอบ

ขั้นตอนที่ 2: การลดแกน Z

หน่วยแกน Z จะเคลื่อนหัวฉีดลงไปที่ส่วนประกอบ ระยะการเคลื่อนที่จะถูกควบคุมตามการตั้งโปรแกรมเครื่องจักร ข้อมูลส่วนประกอบ ประเภทหัวฉีด และข้อมูลการสอบเทียบ

ขั้นตอนที่ 3: การรับชิ้นส่วน

หัวฉีดถึงระดับความสูงที่ต้องการ มีการใช้สุญญากาศผ่านหัวฉีดเพื่อยึดส่วนประกอบ

ขั้นตอนที่ 4: การยกแกน Z

แกน Z จะยกหัวฉีดและส่วนประกอบที่ถูกหยิบออกจากตัวป้อน การเคลื่อนไหวในแนวตั้งที่มั่นคงช่วยป้องกันการขยับหรือการสูญหายของส่วนประกอบ

ขั้นตอนที่ 5: การตรวจสอบและการแก้ไข

ส่วนประกอบอาจผ่านการจดจำการมองเห็น ทั้งนี้ขึ้นอยู่กับการกำหนดค่าของเครื่อง ระบบตรวจสอบตำแหน่งและการหมุนก่อนวาง

ขั้นตอนที่ 6: การย้ายไปยังตำแหน่ง PCB

ส่วนหัวจะเดินทางไปยังพิกัดตำแหน่งที่ตั้งโปรแกรมไว้บนแผงวงจรพิมพ์

ขั้นตอนที่ 7: ตำแหน่งที่ควบคุม

แกน Z จะลดส่วนประกอบลงจนถึงความสูงของตำแหน่งที่กำหนด การเคลื่อนไหวที่แม่นยำเป็นสิ่งสำคัญเนื่องจากความสูงที่มากเกินไป ความสูงที่ไม่เพียงพอ หรือการเคลื่อนไหวที่ไม่มั่นคงอาจส่งผลต่อคุณภาพของตำแหน่งได้

ขั้นตอนที่ 8: ปล่อยและส่งคืน

ส่วนประกอบจะถูกปล่อยออก และแกน Z จะยกหัวฉีดขึ้นสำหรับรอบถัดไป

ลำดับนี้ถูกทำซ้ำอย่างต่อเนื่อง ดังนั้นยูนิต Z จะต้องให้การตอบสนองที่มั่นคงผ่านวงจรการผลิตจำนวนมาก

ความสัมพันธ์เชิงหน้าที่กับระบบ SMT อื่น ๆ

หน่วยแกน Z ที่ถูกต้องเพียงอย่างเดียวไม่สามารถชดเชยการเลือกหัวฉีดที่ไม่ถูกต้อง ตัวป้อนที่เสียหาย การรั่วไหลของสุญญากาศ การรองรับ PCB ที่ไม่ดี หรือการตั้งโปรแกรมที่ไม่ถูกต้อง การผลิตที่เชื่อถือได้ขึ้นอยู่กับระบบเครื่องจักรที่สมบูรณ์

แนวทางการติดตั้ง

การติดตั้งควรดำเนินการโดยเจ้าหน้าที่บำรุงรักษา SMT ที่ได้รับการฝึกอบรม

ก่อนการติดตั้ง

1. หยุดเครื่องตามขั้นตอนการปิดเครื่องที่ได้รับอนุมัติ
2. ถอดปลั๊กไฟและปฏิบัติตามข้อกำหนดในการล็อกสิ่งอำนวยความสะดวก
3. บันทึกสัญญาณเตือนเครื่องจักรปัจจุบันและอาการการทำงาน
4. ถ่ายภาพตำแหน่งการติดตั้งเดิมและการเดินสายเคเบิล
5. ยืนยันว่าป้ายกำกับยูนิตเก่าคือ KLW-M71G5-00 หรือข้อมูลอ้างอิงการเปลี่ยนทดแทนที่ได้รับอนุมัติ
6. ตรวจสอบชุดทดแทนเพื่อดูความเสียหายจากการขนส่ง
7. เปรียบเทียบตัวเชื่อมต่อ จุดยึด ความยาวสายเคเบิล และอินเทอร์เฟซทางกล
8. เตรียมเครื่องมือที่สะอาดและพื้นที่ทำงานที่มีการป้องกันไฟฟ้าสถิต

ระหว่างการติดตั้ง

1. หลีกเลี่ยงการดึงขั้วต่อด้วยสายเคเบิล
2. ปกป้องขั้วต่อที่สัมผัสจากฝุ่นและการปนเปื้อน
3. เก็บสกรู แหวนรอง ตัวยึด และสเปเซอร์ไว้ในตำแหน่งเดิม
4. อย่าดันชุดประกอบเข้าไปในตำแหน่งติดตั้ง
5. ยืนยันการจัดตำแหน่งทางกลก่อนที่จะขันสกรูให้แน่น
6. เดินสายเคเบิลให้ห่างจากขอบแหลมคมและส่วนที่เคลื่อนที่ได้
7. ขันฮาร์ดแวร์สำหรับติดตั้งให้แน่นตามขั้นตอนการบริการเครื่องจักร
8. ตรวจสอบทุกการเชื่อมต่ออีกครั้งก่อนจ่ายไฟ

หลังการติดตั้ง

1. ดำเนินการเริ่มต้นเครื่องที่จำเป็น
2. ตรวจสอบแกน Z เพื่อดูการเคลื่อนไหวที่อิสระและไม่มีสิ่งกีดขวาง
3. วิ่งด้วยความเร็วที่ปลอดภัยหรือลดลง
4. สังเกตเสียงรบกวน การสั่นสะเทือน การเคลื่อนที่ของสายเคเบิล และสถานะการแจ้งเตือน
5. ความสูงของหัวฉีดและการสอบเทียบที่เกี่ยวข้องกับหัวเสร็จสมบูรณ์
6. ทดสอบปิ๊กอัพโดยใช้ส่วนประกอบที่เหมาะสม
7. ตรวจสอบความสูงของตำแหน่งบนกระดานทดสอบที่มีการควบคุม
8. เพิ่มความเร็วในการผลิตทีละน้อยหลังจากการตรวจสอบสำเร็จ
9. บันทึกวันที่เปลี่ยนและผลการบำรุงรักษา

กระบวนการตรวจสอบและควบคุมคุณภาพ

การทดสอบการทำงานขึ้นอยู่กับสภาพของผลิตภัณฑ์ แพลตฟอร์มทดสอบที่มีอยู่ และข้อตกลงการสั่งซื้อ ผู้ซื้อที่ต้องการรายงานผลการทดสอบหรือวิดีโอการทำงานเฉพาะควรระบุข้อกำหนดก่อนทำการสั่งซื้อ

บรรจุภัณฑ์และการจัดส่ง

หน่วยแกน Z เป็นส่วนประกอบทางอุตสาหกรรมที่มีความแม่นยำ และควรได้รับการปกป้องจากการกระแทก ความชื้น ฝุ่น และความเสียหายของขั้วต่อระหว่างการขนส่ง

วิธีการบรรจุที่แนะนำ

ช่องทางการส่งสินค้าที่มีจำหน่าย

• ดีเอชแอลเอ็กซ์เพรส
• เฟดเอ็กซ์เอ็กซ์เพรส
• ยูพีเอสเอ็กซ์เพรส
• การขนส่งทางอากาศระหว่างประเทศ
• การจัดส่งแบบรวม
• ผู้ส่งสินค้าที่ได้รับการแต่งตั้งจากลูกค้า
• จัดส่งไปยังคลังสินค้าขนส่งภายในประเทศ

ค่าจัดส่งและเวลาในการจัดส่งขึ้นอยู่กับปลายทาง ขนาดบรรจุภัณฑ์ ข้อกำหนดที่ประกาศ และวิธีการขนส่งที่เลือก

วิธีเลือกหน่วยแกน Z ที่ถูกต้อง

การเลือกการเปลี่ยนทดแทนตามรูปลักษณ์ของผลิตภัณฑ์เท่านั้นอาจนำไปสู่การซื้อที่ไม่ถูกต้อง ชุดมอเตอร์ SMT ที่มีลักษณะคล้ายกันอาจมีตัวเชื่อมต่อ ตำแหน่งการติดตั้ง พารามิเตอร์ทางไฟฟ้า ข้อกำหนดในการเคลื่อนตัว หรือการใช้งานเครื่องจักรที่แตกต่างกัน

ขั้นตอนที่ 1: ตรวจสอบหมายเลขชิ้นส่วนให้ครบถ้วน

ยืนยันว่าป้ายกำกับเดิมแสดง:

KLW-M71G5-00

รวมถึงระบุคำต่อท้ายหรือการแก้ไขที่แสดงบนป้ายกำกับ เช่น ตัวอักษรเพิ่มเติมหรือการอ้างอิง "X"

ขั้นตอนที่ 2: ยืนยันรุ่นเครื่อง

ระบุการระบุเครื่องจักรให้ครบถ้วน:

• ยามาฮ่า วายเอสเอ็ม10
• ยามาฮ่า วายเอสเอ็ม20
• ยามาฮ่า วายเอสเอ็ม20อาร์
• รุ่นอื่นๆ ที่แน่นอน ถ้ามี

ขั้นตอนที่ 3: ยืนยันหมายเลขประจำเครื่อง

เครื่องจักรรุ่นเดียวกันอาจมีการแก้ไขการผลิตหรือการกำหนดค่าส่วนหัวที่แตกต่างกัน หมายเลขซีเรียลช่วยปรับปรุงการตรวจสอบทางเทคนิค

ขั้นตอนที่ 4: ยืนยันประเภทหัว

เครื่องวางตำแหน่งรุ่นเดียวกันอาจใช้หัวที่แตกต่างกัน แนะนำให้ใช้รูปถ่ายฉลากประจำตัวศีรษะ

ขั้นตอนที่ 5: เปรียบเทียบตัวเชื่อมต่อ

ตรวจสอบ:

• ปริมาณตัวเชื่อมต่อ
• รูปร่างตัวเชื่อมต่อ
• การจัดเรียงพิน
• ทิศทางทางออกของสายเคเบิล
• ความยาวสายเคเบิล
• กลไกการล็อค

ขั้นตอนที่ 6: เปรียบเทียบอินเทอร์เฟซทางกล

ตรวจสอบ:

• ตำแหน่งรูยึด
• รูปร่างวงเล็บ
• การจัดเรียงเพลาและไกด์
• โปรไฟล์โดยรวม
• ตำแหน่งเส้นทางสายเคเบิล

ขั้นตอนที่ 7: จัดเตรียมรูปถ่ายผลิตภัณฑ์ที่ชัดเจน

รูปภาพที่แนะนำได้แก่:

ขั้นตอนที่ 8: ยืนยันสภาพผลิตภัณฑ์

เลือกตัวเลือกการจัดหาที่ต้องการ:

ขั้นตอนที่ 9: ยืนยันการรับประกันและการทดสอบ

ขอให้ซัพพลายเออร์ระบุ:

• สภาพสินค้า
• วิธีการทดสอบ
• ระยะเวลาการรับประกัน
• ข้อกำหนดในการคืนสินค้า
• เวลานำ
• อุปกรณ์เสริมที่รวมอยู่ด้วย
• วิธีการบรรจุ

ข้อมูลการสั่งซื้อ

หากต้องการใบเสนอราคาที่รวดเร็วและถูกต้อง โปรดระบุรายละเอียดต่อไปนี้:

การให้ข้อมูลที่ครบถ้วนจะช่วยลดความล่าช้าในการเสนอราคาและช่วยป้องกันข้อผิดพลาดด้านความเข้ากันได้

เปรียบเทียบกับชิ้นส่วนที่เลือกไม่ถูกต้อง

การใช้เวลาไม่กี่นาทีในการตรวจสอบหน่วยเดิมสามารถป้องกันการหยุดทำงานของเครื่องจักร ต้นทุนการส่งคืน และความล่าช้าในการผลิตได้อย่างมีนัยสำคัญ

คำแนะนำในการบำรุงรักษา

การตรวจสอบรายวัน

• สังเกตเสียงศีรษะที่ผิดปกติ
• ตรวจสอบการแจ้งเตือนการรับหรือตำแหน่งซ้ำๆ
• รักษาความสะอาดภายในเครื่อง
• ตรวจสอบการชนกันของหัวฉีดและการเคลื่อนไหวที่ผิดปกติ
• บันทึกรหัสข้อผิดพลาดที่เกิดซ้ำ

การตรวจสอบรายสัปดาห์

• ตรวจสอบเส้นทางสายเคเบิลที่มองเห็นได้
• ตรวจสอบขั้วต่อว่าหลวมหรือไม่
• ตรวจสอบข้อมูลข้อผิดพลาดในการรับสินค้าซ้ำๆ
• ตรวจสอบบริเวณศีรษะเพื่อดูการปนเปื้อน
• ยืนยันว่าไม่มีการสั่นสะเทือนที่ผิดปกติเกิดขึ้น

การบำรุงรักษาตามกำหนดเวลา

• ปฏิบัติตามโปรแกรมบำรุงรักษาเครื่องจักร
• ตรวจสอบกลไกแกน Z และชิ้นส่วนที่เคลื่อนไหวที่เกี่ยวข้อง
• ทำการสอบเทียบหลังการทำงานทางกล
• เปลี่ยนหัวฉีดที่เสียหายและชิ้นส่วนที่เกี่ยวข้องที่สึกหรอ
• เก็บอะไหล่แกน Z ที่สำคัญไว้อย่างเหมาะสม

การจัดเก็บชิ้นส่วนอะไหล่

คำถามที่พบบ่อย

1. KLW-M71G5-00 เหมาะสำหรับเครื่อง Yamaha YSM10 และ YSM20R ทุกรุ่นหรือไม่

ไม่จำเป็น. โดยทั่วไปจะใช้อ้างอิงกับอุปกรณ์ Yamaha YSM10 และ YSM20-series แต่ประเภทหัว การแก้ไขเครื่องจักร ตัวเชื่อมต่อ และการกำหนดค่าหมายเลขซีเรียลอาจแตกต่างกัน โปรดยืนยันฉลากเดิมและระบุข้อมูลเครื่องก่อนสั่งซื้อ

2. ผลิตภัณฑ์นี้เป็นเพียงมอเตอร์หรือชุดประกอบแกน Z ที่สมบูรณ์เท่านั้น

โดยทั่วไปแล้ว KLW-M71G5-00 จะจัดหามาให้และระบุว่าเป็นชุดประกอบ Z ส่วนประกอบที่รวมมาทั้งหมดอาจแตกต่างกันไปตามเงื่อนไขในสต๊อก ดังนั้นลูกค้าควรยืนยันการกำหนดค่าที่ให้มาโดยใช้รูปถ่ายปัจจุบันและรายละเอียดใบเสนอราคา

3. หน่วยสามารถแก้ไขข้อผิดพลาดในการรับและตำแหน่งได้หรือไม่?

สามารถช่วยได้เมื่อข้อผิดพลาดเกิดจากการเคลื่อนที่ของแกน Z ที่ไม่เสถียรหรือชำรุด อย่างไรก็ตาม ข้อผิดพลาดในการดึงอาจเป็นผลมาจากหัวฉีด ตัวป้อน การรั่วไหลของสุญญากาศ การนำเสนอส่วนประกอบ การสอบเทียบ สายเคเบิล ตัวควบคุม หรือการตั้งค่าโปรแกรมที่ไม่ถูกต้อง

4. ข้อมูลอะไรบ้างที่จำเป็นก่อนใบเสนอราคา?

โปรดระบุหมายเลขชิ้นส่วน รุ่นเครื่องจักร หมายเลขซีเรียล ประเภทหัวพิมพ์ ปริมาณที่ต้องการ สภาพผลิตภัณฑ์ที่ต้องการ ประเทศที่จัดส่ง และรูปถ่ายที่ชัดเจนของฉลากยูนิตดั้งเดิม ตัวเชื่อมต่อ และโครงสร้างการติดตั้ง

5. จำเป็นต้องมีการสอบเทียบหลังจากเปลี่ยนหน่วยแกน Z หรือไม่

ใช่. หลังจากการเปลี่ยนกลไก ช่างเทคนิคที่ผ่านการรับรองควรดำเนินการเริ่มต้นที่จำเป็น การตรวจสอบการเคลื่อนไหว การสอบเทียบความสูงหัวฉีด การทดสอบการดึง และการตรวจสอบตำแหน่ง ก่อนที่จะส่งเครื่องจักรกลับสู่การผลิตด้วยความเร็วปกติ
