หัวก้านหัวฉีด SMT แบบกลไกความแม่นยำ Yamaha KLW-M711S-A2 สำหรับ YSM20R พร้อมการเคลื่อนที่ของหัวฉีดแบบควบคุม

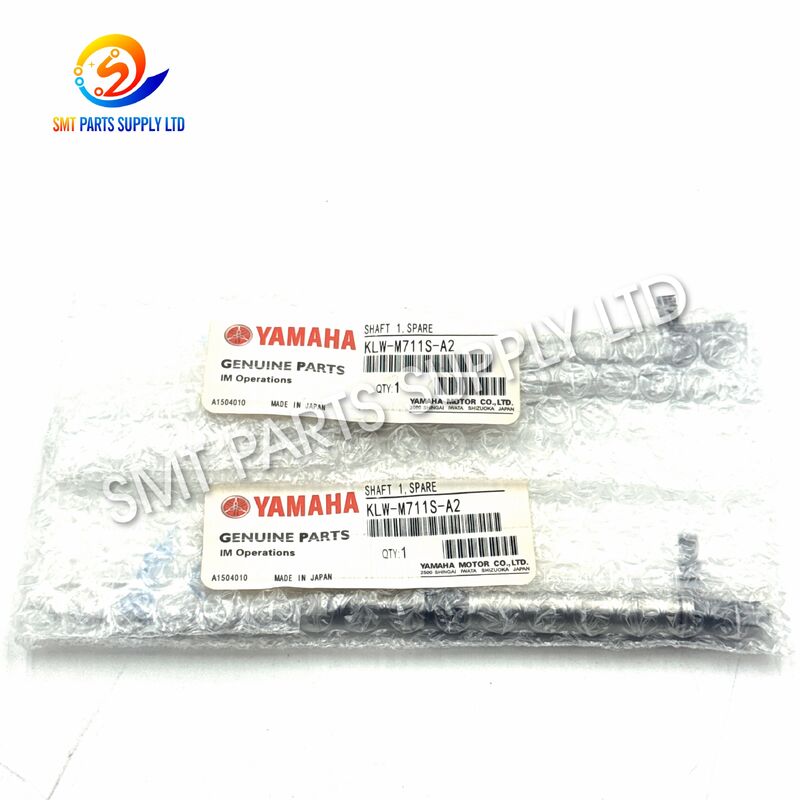

แกนหัวฉีด Yamaha KLW-M711S-A2 Shaft 1 สำหรับ YSM20R

แกนหัวฉีด Yamaha KLW-M711S-A2 Shaft 1 เป็นอะไหล่เครื่องจักรที่มีความแม่นยำสูง พัฒนาขึ้นสำหรับการใช้งานซ่อมบำรุงหัวจับตำแหน่ง YSM20R ที่เข้ากันได้ ติดตั้งอยู่ภายในกลไกการเคลื่อนที่ของหัวฉีด แกนช่วยนำทางการเคลื่อนที่ในแนวตั้งที่ควบคุมได้ในระหว่างการหยิบ การถ่ายโอน การจดจำ และการวางชิ้นส่วนอิเล็กทรอนิกส์

การผลิตระยะยาว การชนกันของหัวฉีด การปนเปื้อนพื้นผิว การบำรุงรักษาไม่เพียงพอ การสึกหรอของตลับลูกปืน หรือการติดตั้งที่ไม่ถูกต้อง อาจทำให้แกนเดิมเป็นรอย งอ สึกหรอ หรือเคลื่อนที่ได้ยาก สภาพเหล่านี้อาจส่งผลให้การเคลื่อนที่ของหัวฉีดไม่เสถียร ข้อผิดพลาดในการหยิบซ้ำ การสั่นสะเทือนผิดปกติ ความสูงในการวางที่ไม่สม่ำเสมอ และการหยุดทำงานของเครื่องจักรโดยไม่จำเป็น

KLW-M711S-A2 เหมาะสำหรับโรงงาน SMT ผู้ให้บริการผลิตอิเล็กทรอนิกส์ แผนกบำรุงรักษา บริษัทซ่อมเครื่องจักร และผู้จัดจำหน่ายอะไหล่ระหว่างประเทศ เนื่องจากโครงสร้างหัวและรุ่นของชิ้นส่วนอาจแตกต่างกัน ผู้ซื้อควรยืนยันหมายเลขชิ้นส่วนที่สมบูรณ์ ตำแหน่ง Shaft 1 การกำหนดค่าเครื่องจักร ภาพถ่ายชิ้นส่วนที่ถอดออก และเงื่อนไขการจัดหาที่ต้องการก่อนทำการสั่งซื้อ

แกนหัวฉีดมีการเคลื่อนที่ทางกลซ้ำๆ ในทุกรอบการวาง ในการผลิตปริมาณมาก ชิ้นส่วนอาจเคลื่อนที่หลายพันครั้งในแต่ละกะการทำงาน สภาพการทำงานอาจได้รับผลกระทบอย่างค่อยเป็นค่อยไปจากการเสียดสี การปนเปื้อน การกระแทก การสึกหรอของส่วนประกอบรอบข้าง หรือการบำรุงรักษาที่ไม่ถูกต้อง

แกนที่ไม่สามารถเคลื่อนที่ได้อย่างอิสระอีกต่อไปอาจส่งผลต่อลำดับการหยิบและวางทั้งหมด อย่างไรก็ตาม อาการที่คล้ายกันอาจเกิดจากหัวฉีดเสียหาย ตลับลูกปืนสึกหรอ สปริงอ่อน ตัวยึดปนเปื้อน การรั่วของสุญญากาศ วาล์วขัดข้อง การปรับเทียบไม่ถูกต้อง หรือตัวป้อนไม่เสถียร แนะนำให้ตรวจสอบอย่างละเอียดก่อนเปลี่ยน

ควรตรวจสอบกลไกหัวฉีดเมื่อมีเงื่อนไขอย่างน้อยหนึ่งข้อต่อไปนี้เกิดขึ้น:

• แกนหัวฉีดไม่เคลื่อนที่อย่างราบรื่นระหว่างการตรวจสอบด้วยตนเอง
• หัวฉีดคืนตัวช้าหลังจากการเคลื่อนที่ลง
• เกิดข้อผิดพลาดในการหยิบซ้ำที่ตำแหน่งตัวป้อนหลายตำแหน่ง
• ความสูงในการวางไม่สม่ำเสมอ
• หัวสร้างเสียงรบกวนทางกลหรือการสั่นสะเทือนที่ผิดปกติ
• มีรอยขีดข่วนหรือรอยสึกหรอที่มองเห็นได้บนแกน
• หัวฉีดมีระยะห่างด้านข้างมากเกินไป
• ประสิทธิภาพการหยิบด้วยสุญญากาศเปลี่ยนแปลงไปหลังจากการเคลื่อนที่ของหัว
• เครื่องจักรมีสัญญาณเตือนที่เกี่ยวข้องกับหัวฉีดซ้ำๆ
• ประสิทธิภาพการวางดีขึ้นชั่วคราวหลังจากการทำความสะอาด
• เกิดการชนกันของหัวฉีดหรือการชนส่วนประกอบ
• กลไกหัวรู้สึกแน่นกว่าตำแหน่งอื่น

อาการเหล่านี้ไม่ได้ยืนยันความล้มเหลวของแกนโดยอัตโนมัติ ควรประเมินระบบกลไกและสุญญากาศทั้งหมดก่อนสั่งซื้ออะไหล่

การเปลี่ยนแกน KLW-M711S-A2 ที่สึกหรอ งอ เป็นรอย หรือปนเปื้อน สามารถช่วยฟื้นฟูการเคลื่อนที่ทางกลของชุดหัวจับตำแหน่งที่เข้ากันได้

อะไหล่ทดแทนที่เลือกอย่างถูกต้องอาจช่วยได้:

• ฟื้นฟูการเคลื่อนที่ของหัวฉีดที่ราบรื่นขึ้น
• ลดแรงต้านทางกลที่ผิดปกติ
• ปรับปรุงความสม่ำเสมอของการคืนตัวของหัวฉีด
• ลดการสั่นสะเทือนที่เกิดจากพื้นผิวแกนที่เสียหาย
• รองรับการหยิบชิ้นส่วนที่เสถียร
• ปรับปรุงประสิทธิภาพการบำรุงรักษา
• ลดการหยุดทำงานของอุปกรณ์โดยไม่คาดคิด
• ป้องกันการทำงานต่อเนื่องด้วยแกนที่งอ
• ปกป้องตลับลูกปืนและตัวยึดที่เกี่ยวข้องจากความเสียหายทุติยภูมิ
• สร้างสินค้าคงคลังอะไหล่ฉุกเฉินที่เชื่อถือได้

ควรตรวจสอบมิติแกนที่แน่นอน ความคลาดเคลื่อน เกรดวัสดุ การบำบัดพื้นผิว และความแตกต่างของรุ่นโดยใช้เอกสารทางเทคนิคที่ได้รับอนุมัติหรือส่วนประกอบที่ถอดออก ไม่ควรใช้ค่ามิติที่ไม่ได้รับการยืนยันเป็นมาตรฐานการซื้อหรือการติดตั้ง

รูปลักษณ์ที่คล้ายกันไม่ยืนยันการใช้งานแทนกันได้ ส่วนต่อท้ายที่แตกต่างกันอาจบ่งชี้ถึงการแก้ไขการออกแบบ ตำแหน่งแกน การจัดเรียงร่อง การบำบัดพื้นผิว โครงสร้างตัวยึด หรือการกำหนดค่าหัวที่เข้ากันได้

ก่อนเปลี่ยนรหัสหนึ่งเป็นอีกรหัสหนึ่ง ให้ยืนยัน:

• หมายเลขชิ้นส่วนที่สมบูรณ์
• ตำแหน่ง Shaft 1 หรือ Shaft 2
• รุ่นเครื่องจักร
• หมายเลขซีเรียลเครื่องจักร
• รุ่นหัวจับตำแหน่ง
• โครงสร้างร่องและสล็อต
• ปลายแกนบนและล่าง
• ตำแหน่งตลับลูกปืนและปลอก
• มิติของชิ้นส่วนที่ถอดออก
• ข้อมูลรายการชิ้นส่วนเครื่องจักร
• ภาพถ่ายผลิตภัณฑ์จากหลายมุม
• การดัดแปลงเครื่องจักรครั้งก่อน

แกนหัวฉีด KLW-M711S-A2 Shaft 1 ใช้สำหรับการบำรุงรักษาและซ่อมแซมกลไกหัวจับตำแหน่ง SMT ที่เข้ากันได้

• โรงงานผลิต SMT
• ผู้ให้บริการผลิตอิเล็กทรอนิกส์
• บริษัทประกอบ PCB
• ผู้ผลิตอิเล็กทรอนิกส์ยานยนต์
• โรงงานอิเล็กทรอนิกส์สำหรับผู้บริโภค
• ผู้ผลิตไฟ LED
• ผู้ผลิตอุปกรณ์ควบคุมอุตสาหกรรม
• ผู้ผลิตอิเล็กทรอนิกส์ทางการแพทย์
• แผนกบำรุงรักษาเครื่องจักร
• บริษัทซ่อมแซมอุปกรณ์ SMT
• ธุรกิจปรับปรุงเครื่องจักรที่ใช้แล้ว
• ผู้จัดจำหน่ายอะไหล่ SMT ระหว่างประเทศ
• ศูนย์บริการเทคนิคภูมิภาค

แกนเป็นส่วนหนึ่งของระบบนำทางกลภายในหัวจับตำแหน่ง รองรับการเคลื่อนที่ของหัวฉีดที่ควบคุมได้ขณะที่เครื่องจักรหยิบชิ้นส่วนจากตัวป้อนและวางลงบน PCB

แกนที่ติดตั้งอย่างถูกต้องช่วยรองรับ:

• การลดระดับหัวฉีดที่ราบรื่น
• การคืนตัวของหัวฉีดที่สม่ำเสมอ
• การสัมผัสกับชิ้นส่วนที่ควบคุมได้
• การจัดแนวทางกลที่เสถียร
• การเคลื่อนที่ด้านข้างลดลง
• การสั่นสะเทือนที่ผิดปกติลดลง
• การทำงานของหัวจับตำแหน่งที่ทำซ้ำได้
• การแก้ไขปัญหาเครื่องจักรที่ง่ายขึ้น

แกนทำงานร่วมกับหัวฉีด ตัวยึด ตลับลูกปืน ปลอก สปริง ซีล ช่องสุญญากาศ วาล์ว เซ็นเซอร์ กล้อง และระบบปรับเทียบ การเปลี่ยนเฉพาะแกนอาจไม่สามารถแก้ปัญหาได้เมื่อส่วนประกอบที่เกี่ยวข้องอื่นเสียหาย

ทุกคำสั่งซื้อควรจัดส่งตามหมายเลขชิ้นส่วน เงื่อนไข ปริมาณ ส่วนประกอบที่รวมอยู่ และวิธีการบรรจุภัณฑ์ที่ยืนยันแล้ว

สำหรับผลิตภัณฑ์ที่ใช้แล้วตรวจสอบแล้วหรือปรับปรุงแล้ว ใบเสนอราคาควรกำหนด:

• สภาพภายนอกจริง
• ร่องรอยการใช้งานที่มองเห็นได้
• สถานะการตรวจสอบหรือทดสอบ
• อุปกรณ์เสริมที่รวมอยู่
• เงื่อนไขการรับประกัน
• ภาพถ่ายผลิตภัณฑ์ที่มีอยู่
• วิธีการบรรจุภัณฑ์

ตรวจสอบตัวอักษร ตัวเลข และส่วนต่อท้ายทั้งหมดบนส่วนประกอบที่ติดตั้ง ไม่ควรเลือก KLW-M711S-A2 เพียงเพราะดูคล้ายกับรุ่น A0, B0 หรือ B2

ระบุรุ่นเครื่องจักรและหมายเลขซีเรียลที่สมบูรณ์ ข้อมูลรุ่นเครื่องจักรช่วยจำกัดการใช้งาน แต่ไม่เพียงพอในตัวเอง

เครื่องจักรซีรีส์เดียวกันอาจใช้การกำหนดค่าหัวที่แตกต่างกัน ระบุฉลากหัว รหัสประกอบ หรือภาพถ่ายการติดตั้งที่ชัดเจน

ตรวจสอบว่าชิ้นส่วนที่ต้องการคือShaft 1ตำแหน่ง Shaft 2 หรือตำแหน่งอื่นอาจใช้โครงสร้างที่แตกต่างกัน

กำหนดว่าการซ่อมแซมต้องการ:

• เฉพาะแกน
• แกนและตลับลูกปืน
• แกนและตัวยึด
• แกนพร้อมสปริงและปลอก
• ชุดแกนหัวทั้งหมด
• ชุดซ่อมหัวจับตำแหน่งทั้งหมด

จัดเตรียมภาพถ่ายที่ชัดเจนแสดง:

• แกนทั้งหมด
• ปลายแกนทั้งสอง
• ร่องและสล็อต
• ตำแหน่งปลอก
• บริเวณสัมผัสตลับลูกปืน
• เครื่องหมายระบุ
• ทิศทางการติดตั้ง
• ตัวยึดที่เกี่ยวข้อง
• บริเวณที่เสียหาย
• ตำแหน่งหัวจับตำแหน่ง

ตรวจสอบหัวฉีด ตลับลูกปืน ตัวยึด สปริง ปลอก ซีล ช่องสุญญากาศ และวาล์ว การนำชิ้นส่วนที่เกี่ยวข้องที่เสียหายกลับมาใช้ใหม่อาจทำให้แกนใหม่เสียหายก่อนเวลาอันควร

ระบุเงื่อนไขที่ต้องการอย่างชัดเจน:

สำหรับคำถามเร่งด่วน โปรดระบุ:

• ประเทศปลายทาง
• รหัสไปรษณีย์
• ปริมาณที่ต้องการ
• วันที่จัดส่งที่คาดหวัง
• บริษัทขนส่งหรือวิธีการจัดส่งที่ต้องการ
• ข้อกำหนดเอกสารนำเข้า

โรงงานที่ดำเนินการเครื่องจักร YSM หลายเครื่องควรเก็บอะไหล่หัวที่สำคัญที่ยืนยันแล้วไว้ในสต็อก สินค้าคงคลังฉุกเฉินที่ยืนยันแล้วช่วยลดการหยุดทำงานเมื่อจำเป็นต้องมีการขนส่งระหว่างประเทศ

แนะนำให้ติดตั้งโดยช่างเทคนิคบำรุงรักษา SMT ที่ผ่านการฝึกอบรม

1. หยุดเครื่องจักรตามขั้นตอนการปิดเครื่องที่ได้รับอนุมัติ
2. แยกพลังงานไฟฟ้าและลมตามที่จำเป็น
3. ย้ายหัวไปยังตำแหน่งบำรุงรักษาที่ปลอดภัย
4. บันทึกทิศทางแกนเดิมและลำดับการประกอบ
5. ใช้เครื่องมือที่สะอาดซึ่งเหมาะสำหรับส่วนประกอบหัวที่แม่นยำ
6. ถอดหัวฉีดและส่วนประกอบที่เกี่ยวข้องออกอย่างระมัดระวัง
7. ตรวจสอบแกนเก่าเพื่อหาร่องรอยการสึกหรอ การงอ และรอยขีดข่วน
8. ตรวจสอบตลับลูกปืน ตัวยึด ปลอก สปริง และซีล
9. ทำความสะอาดบริเวณติดตั้งโดยใช้วิธีการที่ได้รับอนุมัติ
10. เปรียบเทียบชิ้นส่วนใหม่กับแกนที่ถอดออก
11. ยืนยันหมายเลขชิ้นส่วนที่สมบูรณ์และตำแหน่ง Shaft 1
12. ติดตั้งอะไหล่โดยไม่กระแทกแกน
13. ประกอบส่วนประกอบที่เกี่ยวข้องทั้งหมดกลับเข้าที่ตามลำดับที่ถูกต้อง
14. ตรวจสอบการเคลื่อนที่ด้วยตนเองอย่างราบรื่นก่อนการทำงาน
15. คืนพลังงานและอากาศของเครื่องจักรอย่างปลอดภัย
16. ทำการเริ่มต้นหรือปรับเทียบเมื่อจำเป็น
17. ทดสอบการหยิบหัวฉีดและประสิทธิภาพสุญญากาศ
18. ทำการวางทดลองด้วยความเร็วที่ควบคุมได้
19. ตรวจสอบผลการหยิบ การจดจำ ความสูง และการวาง
20. นำเครื่องจักรกลับสู่การผลิตหลังจากทำงานได้อย่างเสถียรเท่านั้น

• ห้ามติดตั้งแกนที่งออย่างเห็นได้ชัด
• ห้ามกระแทกพื้นผิวที่แม่นยำด้วยเครื่องมือโลหะ
• ห้ามสลับส่วนประกอบ Shaft 1 และ Shaft 2
• ห้ามใช้สารหล่อลื่นที่ไม่ได้รับอนุมัติ
• ห้ามนำตลับลูกปืนหรือตัวยึดที่เสียหายกลับมาใช้ใหม่
• ห้ามบังคับแกนที่ไม่เข้ากันให้เข้าที่
• ห้ามข้ามการป้องกันความปลอดภัยของเครื่องจักร
• ห้ามดำเนินการผลิตต่อไปเมื่อยังมีแรงต้านผิดปกติ
• ห้ามสันนิษฐานว่าส่วนต่อท้ายที่คล้ายกันสามารถใช้งานแทนกันได้
• ปฏิบัติตามเอกสารการบำรุงรักษาอุปกรณ์

แกนสามารถป้องกันได้โดยใช้:

1. บรรจุภัณฑ์ภายในที่สะอาดเป็นรายชิ้น
2. การป้องกันความชื้นตามที่จำเป็น
3. วัสดุกันกระแทกอ่อนรอบพื้นผิวที่แม่นยำ
4. กล่องรายชิ้นที่มีป้ายกำกับชัดเจน
5. กล่องส่งออกเสริมความแข็งแรง
6. การสนับสนุนเพิ่มเติมสำหรับการจัดส่งแบบรวม

• ป้องกันการงอระหว่างการขนส่ง
• หลีกเลี่ยงรอยขีดข่วนบนพื้นผิว
• ลดความเสียหายจากการชน
• ป้องกันฝุ่นและความชื้น
• แยกโมเดลต่างๆ ออกจากกัน
• รักษาป้ายหมายเลขชิ้นส่วน
• ทำให้การตรวจสอบเมื่อรับง่ายขึ้น
• รองรับการจัดส่งด่วนระหว่างประเทศ

ไม่ KLW-M711S-A2 โดยปกติจะอธิบายว่าเป็นอะไหล่ Shaft 1 ตลับลูกปืน ตัวยึด สปริง ปลอก ซีล และส่วนประกอบหัวอื่นๆ จะรวมอยู่ด้วยเฉพาะเมื่อระบุไว้อย่างชัดเจนในใบเสนอราคาเท่านั้น

ระบุรุ่นเครื่องจักร หมายเลขซีเรียล ประเภทหัวจับตำแหน่ง หมายเลขชิ้นส่วนที่ติดตั้ง ตำแหน่ง Shaft 1 และภาพถ่ายที่ชัดเจน การเปรียบเทียบส่วนประกอบที่ถอดออกเป็นวิธีที่ปลอดภัยที่สุดในการยืนยัน

ไม่ควรสันนิษฐานว่าสามารถแทนที่ได้โดยตรง ส่วนต่อท้ายที่แตกต่างกันอาจบ่งชี้ถึงรุ่นอื่น ตำแหน่งแกน โครงสร้างร่อง หรือการกำหนดค่าหัว ยืนยันรายละเอียดโครงสร้างทั้งหมดก่อนการเปลี่ยน

อาการที่อาจเกิดขึ้น ได้แก่ การเคลื่อนที่ถูกจำกัด การคืนตัวช้า การสั่นสะเทือนผิดปกติ ระยะห่างมากเกินไป รอยขีดข่วนที่มองเห็นได้ ข้อผิดพลาดในการหยิบซ้ำ ความสูงในการวางไม่สม่ำเสมอ หรือปัญหาทางกลหลังจากการชนกันของหัวฉีด

ตรวจสอบการเคลื่อนที่ด้วยตนเอง การล็อคหัวฉีด สภาพตลับลูกปืน การติดตั้งสปริง การหยิบด้วยสุญญากาศ การปรับเทียบหัว ประสิทธิภาพการจดจำ ความสูงในการวาง และผลการผลิตทดลอง ก่อนนำเครื่องจักรกลับสู่การทำงานเต็มรูปแบบ

SMT PARTS SUPPLY LTD.

โปรดส่งข้อมูลต่อไปนี้เพื่อรับใบเสนอราคาที่รวดเร็วและแม่นยำ:

• ชื่อผลิตภัณฑ์และหมายเลขชิ้นส่วนที่สมบูรณ์
• รุ่นเครื่องจักรและหมายเลขซีเรียล
• ประเภทหัวจับตำแหน่ง
• ปริมาณที่ต้องการ
• ตำแหน่งแกน
• เงื่อนไขผลิตภัณฑ์ที่ต้องการ
• ภาพถ่ายที่ชัดเจนของส่วนประกอบที่ถอดออก
• ภาพถ่ายของตำแหน่งติดตั้ง
• ชิ้นส่วนที่เสียหายที่เกี่ยวข้อง
• ประเทศปลายทางและรหัสไปรษณีย์
• ข้อกำหนดการจัดส่งมาตรฐานหรือเร่งด่วน

ทีมขายของเราจะตรวจสอบการใช้งานและให้ข้อมูลเกี่ยวกับเงื่อนไขที่มีอยู่ คำแนะนำความเข้ากันได้ ใบเสนอราคา ระยะเวลารอคอยสินค้า รายละเอียดบรรจุภัณฑ์ ข้อมูลการรับประกัน และตัวเลือกการจัดส่ง

สำหรับการเสียขัดข้องของเครื่องจักรเร่งด่วน โปรดระบุวันที่จัดส่งที่ต้องการอย่างชัดเจน และแนบภาพถ่ายฉลากชิ้นส่วน โครงสร้างแกน หัวจับตำแหน่ง และบริเวณที่เสียหาย

Yamaha, YSM20R และหมายเลขผลิตภัณฑ์ทั้งหมดที่อ้างอิงเป็นเครื่องหมายการค้าหรือตัวระบุที่เป็นของเจ้าของที่เกี่ยวข้อง ใช้เพื่ออธิบายความเข้ากันได้และการใช้งานบำรุงรักษาเท่านั้น

เว้นแต่จะระบุไว้อย่างชัดเจนในใบเสนอราคา รายการนี้ไม่ได้หมายถึงการอนุญาต ความเกี่ยวข้อง หรือการรับรองโดยผู้ผลิตอุปกรณ์ ผู้ซื้อควรยืนยันความเข้ากันได้โดยใช้เอกสารเครื่องจักร ส่วนประกอบที่ติดตั้ง หมายเลขชิ้นส่วนที่สมบูรณ์ ตำแหน่งแกน และการกำหนดค่าหัวก่อนทำการซื้อ
