Panasonic KXF0DS4AA00 หลอดสุญญากาศหัว 120 มม. สำหรับ CM402 NPM 3 หัว

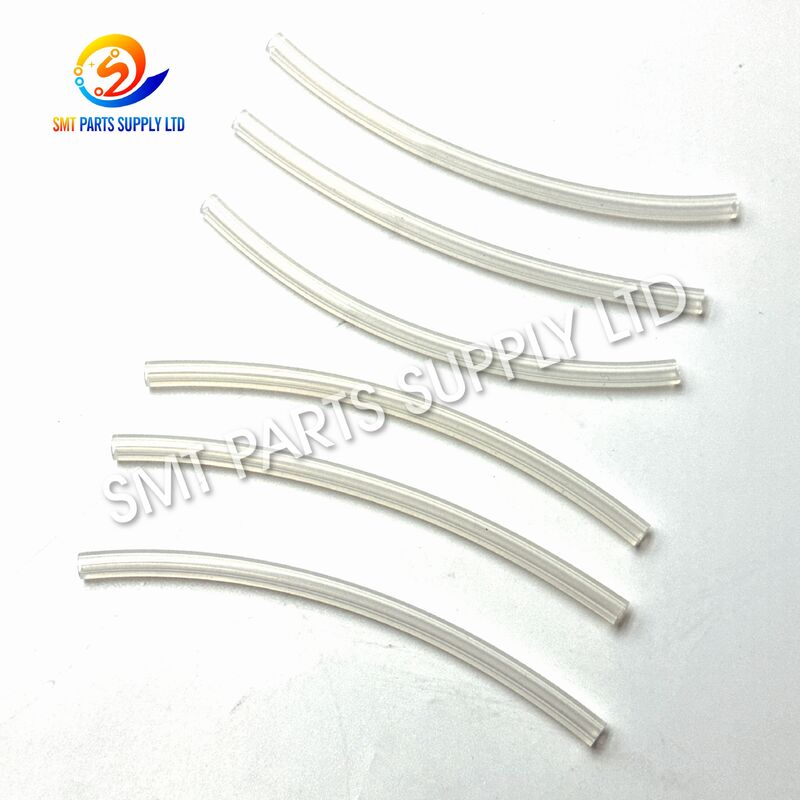

ที่Panasonic KXF0DS4AA00 ท่อสุญญากาศหัว 120 มมเป็นส่วนประกอบนิวแมติกทดแทนที่ออกแบบมาสำหรับแอปพลิเคชันการจัดวาง SMT 3 หัวของ Panasonic CM402 และ NPM. ท่อจะถ่ายโอนแรงดันสุญญากาศระหว่างส่วนประกอบนิวแมติกที่เกี่ยวข้องและระบบปิ๊กอัพที่ด้านข้างหัวฉีด ซึ่งติดตั้งในวงจรสุญญากาศที่ตำแหน่งหัว ช่วยให้หัวดูดสร้างแรงดูดที่จำเป็นในการยึดชิ้นส่วนอิเล็กทรอนิกส์ในระหว่างการหยิบ การเคลื่อนไหว และการจัดวาง

ประสิทธิภาพสุญญากาศเป็นสิ่งสำคัญในการผลิต SMT ความเร็วสูง การเสื่อมสภาพ การแตกร้าว การเสียรูป การปนเปื้อน หรือการรั่วไหลในท่อสุญญากาศที่ส่วนหัวอาจลดการดูดที่มีประสิทธิภาพและส่งผลให้ประสิทธิภาพการดูดไม่เสถียร เปลี่ยนท่อที่เสื่อมสภาพให้ถูกต้องKXF0DS4AA00สเปคช่วยฟื้นฟูสภาพวงจรสุญญากาศ

หลอดสุญญากาศขนาด 120 มม. นี้เหมาะสำหรับการซ่อมหัวตำแหน่ง การบำรุงรักษาตามกำหนดเวลา การปรับปรุงเครื่องจักร และการเก็บสต็อกอะไหล่ในสภาพแวดล้อมการผลิตอุปกรณ์อิเล็กทรอนิกส์

ข้อมูลผลิตภัณฑ์พื้นฐาน

สาเหตุ - เหตุใดจึงต้องมีการเปลี่ยนท่อสุญญากาศที่ศีรษะ

หัวตำแหน่งดำเนินการรับและรอบตำแหน่งซ้ำ ๆ นับพันครั้งในระหว่างการผลิต SMT ปกติ

ท่อสุญญากาศทำงานอย่างต่อเนื่องโดยเป็นส่วนหนึ่งของวงจรนิวแมติก การเคลื่อนย้ายเครื่องจักร การโค้งงอ การเปลี่ยนแปลงแรงดัน การปนเปื้อนต่อสิ่งแวดล้อม และชั่วโมงการผลิตที่ยาวนานอาจค่อยๆ ส่งผลต่อสภาพของท่อได้

สาเหตุทั่วไปของการเสื่อมสภาพ ได้แก่:

การรั่วไหลเล็กน้อยในท่อสุญญากาศอาจส่งผลกระทบมากกว่าขนาดทางกายภาพที่แนะนำ เนื่องจากหัวจัดวางขึ้นอยู่กับแรงดันลบที่เสถียรสำหรับการเคลื่อนย้ายส่วนประกอบ

อาการทั่วไปของปัญหาหลอดสุญญากาศ

เจ้าหน้าที่ซ่อมบำรุงอาจตรวจสอบ KXF0DS4AA00 และวงจรสุญญากาศที่เกี่ยวข้อง หากเครื่องแสดงอาการต่างๆ เช่น:

• ปิ๊กอัพส่วนประกอบที่อ่อนแอ
• การรับสินค้าล้มเหลวเป็นระยะๆ
• ส่วนประกอบหล่นระหว่างการเคลื่อนไหวของศีรษะ
• ระดับสุญญากาศไม่เสถียร
• รอยแตกของท่อที่มองเห็นได้
• การแข็งตัวของท่อหรือการเสียรูป
• การเชื่อมต่อท่อหลวม
• การไหลเวียนของอากาศสุญญากาศที่ถูกจำกัด
• สัญญาณเตือนการรับซ้ำ
• ประสิทธิภาพสุญญากาศเปลี่ยนแปลงระหว่างรอบ

อาการเหล่านี้อาจเกิดจากหัวฉีด ตัวกรอง วาล์ว ข้อต่อ เซ็นเซอร์ เครื่องกำเนิดสุญญากาศ หรือชิ้นส่วนนิวแมติกอื่นๆ

ดังนั้นควรตรวจสอบวงจรสุญญากาศทั้งหมดก่อนที่จะตัดสินใจว่าต้องเปลี่ยนส่วนประกอบใด

วิธีแก้ปัญหา – เปลี่ยนท่อสุญญากาศ KXF0DS4AA00 ที่ชำรุด

เมื่อตรวจสอบยืนยันการเสื่อมสภาพหรือรั่วซึมในท่อเดิมแล้วให้เปลี่ยนใหม่ให้ถูกต้องKXF0DS4AA00 ท่อสุญญากาศหัว 120 มมช่วยฟื้นฟูการเชื่อมต่อแบบนิวแมติกภายในส่วนหัวของตำแหน่ง

ท่อที่ติดตั้งอย่างเหมาะสมรองรับการถ่ายเทสุญญากาศอย่างสม่ำเสมอ และช่วยให้ระบบหัวฉีดสามารถทำหน้าที่ดึงภายใต้สภาพการทำงานของเครื่องจักรที่ต้องการ

ประโยชน์การบำรุงรักษา

ข้อมูลจำเพาะ

บัตรประจำตัวที่แนะนำ

เพื่อความถูกต้องในการจัดซื้อ ให้ใช้รหัสประจำตัวที่สมบูรณ์:

Panasonic + KXF0DS4AA00 + 120mm + CM402/NPM + 3 หัว

การกำหนดค่าเครื่องจักรและส่วนหัวอาจแตกต่างกัน ผู้ซื้อควรยืนยันหมายเลขชิ้นส่วนเดิมและการกำหนดค่าที่ติดตั้งก่อนสั่งซื้อ

แอปพลิเคชัน

ที่KXF0DS4AA00 ท่อสุญญากาศหัวมีไว้สำหรับระบบสุญญากาศในการใช้งานหัววางของ Panasonic ที่ใช้งานร่วมกันได้

สามารถใช้สำหรับ:

• การบำรุงรักษาตำแหน่งหัว
• การซ่อมแซมสายสุญญากาศ
• การเปลี่ยนท่อที่เสียหาย
• การบำรุงรักษาเชิงป้องกัน
• การปรับปรุงเฮดยูนิตใหม่
• สินค้าคงคลังอะไหล่ในสายการผลิต
• บริการซ่อมบำรุงเครื่องจักรมือสอง
• ยกเครื่องอุปกรณ์ SMT

อุตสาหกรรมการผลิตทั่วไป

หลอดสุญญากาศนี้อาจใช้กับอุปกรณ์จัดวางที่ทำงานในสภาพแวดล้อมการผลิตเช่น:

• เครื่องใช้ไฟฟ้า
• อิเล็กทรอนิกส์ยานยนต์
• อุปกรณ์สื่อสาร
• อิเล็กทรอนิกส์อุตสาหกรรม
• ผลิตภัณฑ์แอลอีดี
• ชุดจ่ายไฟ
• ฮาร์ดแวร์คอมพิวเตอร์
• เครื่องใช้ไฟฟ้าอัจฉริยะ
• แผงควบคุม
• ประกอบ PCB ทั่วไป

วัตถุประสงค์ยังคงเหมือนเดิมในการใช้งานเหล่านี้: การรักษาเส้นทางสุญญากาศ-อากาศที่จำเป็นสำหรับการจัดการส่วนประกอบที่เชื่อถือได้

บทบาทของระบบสุญญากาศในการวางตำแหน่ง SMT

ในระหว่างการจัดวาง หัวฉีดจะต้องเลือกส่วนประกอบจากตัวป้อนและยึดไว้อย่างแน่นหนาในขณะที่หัวเคลื่อนไปทาง PCB

โดยปกติกระบวนการจะขึ้นอยู่กับองค์ประกอบที่เกี่ยวข้องหลายประการ:

ที่KXF0DS4AA00 หลอดสุญญากาศเป็นส่วนหนึ่งของเส้นทางนิวแมติกนี้

มันไม่ได้สร้างสุญญากาศขึ้นมาเอง บทบาทของมันคือการให้อากาศผ่านที่เหมาะสมระหว่างส่วนประกอบที่เกี่ยวข้องภายในระบบการจัดตำแหน่งส่วนหัว

มันทำงานอย่างไร

KXF0DS4AA00 ทำงานร่วมกับระบบสร้างสุญญากาศและหัวฉีดของเครื่อง

1. การสร้างสุญญากาศ

ระบบนิวแมติกของเครื่องจะสร้างแรงดันลบเมื่อเริ่มรอบการดึงส่วนประกอบ

2. การส่งผ่านสุญญากาศ

แรงดันสุญญากาศเคลื่อนที่ผ่านวงจรนิวแมติกที่เชื่อมต่ออยู่

ที่KXF0DS4AA00 หลอดสุญญากาศ หัวเป็นส่วนหนึ่งของเส้นทางการไหลของอากาศนี้

3. การดูดหัวฉีด

แรงดันลบไปถึงชุดหัวฉีด ทำให้เกิดแรงดูดที่ปลายหัวฉีด

4. การรับชิ้นส่วน

หัวฉีดจะสัมผัสกับชิ้นส่วนอิเล็กทรอนิกส์และยึดไว้ด้วยแรงสุญญากาศ

5. การเคลื่อนไหวของศีรษะ

หัวตำแหน่งจะย้ายส่วนประกอบไปยังตำแหน่ง PCB ที่ตั้งโปรแกรมไว้

6. การจัดวางส่วนประกอบ

สุญญากาศจะถูกปล่อยหรือเปลี่ยนตามรอบการทำงานของเครื่องจักร ทำให้สามารถวางส่วนประกอบบน PCB ได้

7. การผลิตซ้ำ

กระบวนการนี้จะทำซ้ำอย่างต่อเนื่องระหว่างการดำเนินการจัดวางด้วยความเร็วสูง

เนื่องจากวงจรเกิดขึ้นอย่างรวดเร็วและซ้ำๆ ท่อสุญญากาศจะต้องปราศจากรอยแตก รอยรั่ว ข้อจำกัด และการเชื่อมต่อที่ไม่เหมาะสม

เหตุใดสภาพของท่อสุญญากาศจึงมีความสำคัญ

ท่อสามารถปรากฏให้เห็นได้ชัดเจนในขณะที่ยังมีบริเวณที่เกิดการเสื่อมสภาพหรือการเสียรูปเล็กน้อย

ปัญหาอาจเกิดขึ้นเมื่อ:

• ผนังท่อจะแข็ง
• รอยแตกเล็กๆ จะเกิดขึ้นบริเวณใกล้ปลาย
• จุดเชื่อมต่อหลวม
• ท่อเกิดการบีบตัว
• การปนเปื้อนภายในจะจำกัดการไหลเวียนของอากาศ
• ท่องอไม่ถูกต้องหลังการบำรุงรักษา

สภาวะเหล่านี้สามารถลดประสิทธิภาพการถ่ายเทสุญญากาศ

ด้วยเหตุนี้ จึงควรตรวจสอบท่อทุกครั้งที่หัวตำแหน่งแสดงความไม่มั่นคงของปิ๊กอัพโดยไม่ทราบสาเหตุ

วิธีการเลือก

การเลือกส่วนประกอบนิวแมติก SMT ที่ถูกต้องนั้นต้องการมากกว่าการตรวจสอบลักษณะทั่วไป

1. ยืนยันหมายเลขชิ้นส่วน

หมายเลขชิ้นส่วนที่ต้องการคือ:

KXF0DS4AA00

หลอดสุญญากาศที่คล้ายกันอาจมีขนาดหรือการใช้งานที่แตกต่างกัน

2. ยืนยันความยาวของท่อ

ข้อกำหนดนี้คือ:

120มม

ความยาวเป็นสิ่งสำคัญเนื่องจากการต่อท่อที่ไม่ถูกต้องอาจทำให้เกิดเส้นทางที่ไม่เหมาะสม การโค้งงอมากเกินไป หรือความตึงเครียดในการติดตั้ง

3. ยืนยันรุ่นเครื่อง

อุปกรณ์ที่ใช้งานได้ประกอบด้วย:

CM402/นพ

ตรวจสอบเครื่องจักรที่ติดตั้งจริงและการกำหนดค่าส่วนหัวเสมอ

4. ยืนยันการสมัครหัวหน้า

การกำหนดค่าที่ร้องขอคือ:

3 หัว

ควรรวมรายละเอียดนี้ไว้เมื่อส่งคำถาม เนื่องจากการกำหนดค่าหัวที่แตกต่างกันสามารถใช้ชิ้นส่วนนิวแมติกที่แตกต่างกันได้

5. เปรียบเทียบกับชิ้นส่วนดั้งเดิม

ก่อนซื้อให้เปรียบเทียบ:

• หมายเลขชิ้นส่วน
• ความยาวท่อ
• ตำแหน่งการเชื่อมต่อ
• การกำหนดเส้นทางท่อ
• เส้นผ่านศูนย์กลาง
• รุ่นเครื่องที่มีอยู่
• การกำหนดค่าตำแหน่งหัว

ภาพถ่ายที่ชัดเจนของชิ้นส่วนต้นฉบับจะมีประโยชน์เมื่อต้องมีการยืนยันความเข้ากันได้

ข้อมูลแนะนำสำหรับการสอบถาม

การให้ข้อมูลที่ครบถ้วนสามารถลดข้อผิดพลาดในการระบุชิ้นส่วนได้อย่างมาก

คำแนะนำในการบำรุงรักษา

การตรวจสายตาเป็นประจำ

ตรวจสอบท่อสุญญากาศสำหรับ:

• รอยแตก
• การแข็งตัว
• แบน
• การสึกหรอของพื้นผิว
• การเชื่อมต่อที่หลวม
• การดัดงอผิดปกติ
• การปนเปื้อน

ตรวจสอบจุดเชื่อมต่อ

ปลายท่อและข้อต่อเป็นพื้นที่ตรวจสอบทั่วไป เนื่องจากการบำรุงรักษาซ้ำๆ อาจทำให้เกิดการสึกหรอรอบๆ ตำแหน่งการเชื่อมต่อได้

หลีกเลี่ยงการโค้งงออย่างมีคม

การเดินท่อที่ไม่เหมาะสมอาจจำกัดการไหลเวียนของอากาศหรือสร้างความล้าทางกลไกก่อนวัยอันควร

รักษาวงจรสุญญากาศให้สะอาด

ฝุ่น น้ำมัน หรือการปนเปื้อนที่เข้าสู่ทางเดินนิวแมติกอาจส่งผลต่อประสิทธิภาพของสุญญากาศ

เปลี่ยนท่อที่เสียหายทันที

หากได้รับการยืนยันว่ามีการรั่วไหลหรือการเสื่อมสภาพทางกายภาพ โดยทั่วไปการเปลี่ยนใหม่จะดีกว่าการซ่อมแซมชั่วคราว

การอ้างอิงการแก้ไขปัญหา

อย่าคิดว่าปัญหาการปิ๊กอัพทุกครั้งจะเกิดจากหลอดสุญญากาศ การแก้ไขปัญหาที่แม่นยำควรครอบคลุมระบบนิวแมติกของหัวทั้งหมด

การวางแผนสินค้าคงคลังอะไหล่

สำหรับโรงงานที่ใช้อุปกรณ์ SMT ของ Panasonic การเก็บส่วนประกอบระบบนิวแมติกของส่วนหัวที่ใช้กันทั่วไปให้พร้อมจะช่วยลดความล่าช้าในการบำรุงรักษาได้

ส่วนประกอบระบบนิวแมติกส์ขนาดเล็กสามารถเป็นประโยชน์ในการเก็บไว้ในสินค้าคงคลังในการบำรุงรักษา เนื่องจากการเปลี่ยนอาจล่าช้าในขณะที่รอชิ้นส่วนเฉพาะ

การตรวจสอบผลิตภัณฑ์ก่อนจัดส่ง

จุดตรวจสอบทั่วไปสำหรับ KXF0DS4AA00 อาจรวมถึง:

• การยืนยันหมายเลขชิ้นส่วน
• การยืนยันความยาว
• การตรวจสอบรูปลักษณ์
• สภาพพื้นผิวท่อ
• เงื่อนไขการสิ้นสุดการเชื่อมต่อ
• การตรวจสอบปริมาณ
• การตรวจสอบบรรจุภัณฑ์

เมื่อสั่งซื้อชิ้นส่วนส่วนหัวของ Panasonic หลายชิ้นพร้อมกัน การติดฉลากหมายเลขชิ้นส่วนที่ชัดเจนจะช่วยลดความยุ่งยากในการจัดการการรับและบำรุงรักษาคลังสินค้า

คำถามที่พบบ่อย

คำถามที่ 1: Panasonic KXF0DS4AA00 ใช้เพื่ออะไร

KXF0DS4AA00 คือท่อสูญญากาศหัว 120 มมใช้ในแอปพลิเคชันการจัดวาง 3 หัวของ Panasonic CM402 และ NPM ที่เข้ากันได้ โดยจะถ่ายเทแรงดันสุญญากาศภายในวงจรนิวแมติกของตำแหน่งหัวเพื่อรองรับการดึงส่วนประกอบ

คำถามที่ 2: KXF0DS4AA00 เป็นหัวฉีดตำแหน่งหรือไม่

หมายเลข KXF0DS4AA00 คือ aท่อสูญญากาศหัวไม่ใช่หัวฉีด มันเป็นของระบบสุญญากาศ/นิวแมติกภายในชุดประกอบหัวตำแหน่ง

คำถามที่ 3: เหตุใดจึงควรเปลี่ยนท่อสุญญากาศที่เสียหาย

การแตกร้าว การแข็งตัว การเสียรูป หรือการเชื่อมต่อที่หลวมอาจทำให้เกิดการรั่วไหลของสุญญากาศหรือการไหลเวียนของอากาศที่จำกัด ซึ่งอาจส่งผลให้การรับส่วนประกอบที่อ่อนแอหรือไม่เสถียรในระหว่างการผลิต

คำถามที่ 4: ฉันจะยืนยันได้อย่างไรว่า KXF0DS4AA00 เหมาะกับเครื่องของฉันหรือไม่

ยืนยันหมายเลขชิ้นส่วน KXF0DS4AA00 ข้อมูลจำเพาะ 120 มม. รุ่นเครื่องจักร และการกำหนดค่า 3 หัว. การระบุรูปถ่ายท่อเดิมและพื้นที่ติดตั้งให้ชัดเจนสามารถช่วยตรวจสอบได้

คำถามที่ 5: สามารถสั่งซื้อหลอดสุญญากาศนี้ร่วมกับส่วนหัวอื่นๆ ของ Panasonic ได้หรือไม่

ใช่. KXF0DS4AA00 สามารถจัดหาร่วมกับอะไหล่นิวแมติกและอะไหล่เชิงกลของหัวตำแหน่งอื่นๆ ส่งรายการหมายเลขชิ้นส่วน รุ่นเครื่องจักร ปริมาณ และรูปถ่ายอ้างอิงทั้งหมดของคุณเพื่อตรวจสอบและเสนอราคา

ติดต่อเรา

ความต้องการPanasonic KXF0DS4AA00 ท่อสุญญากาศหัว 120 มมสำหรับการบำรุงรักษา CM402 หรือ NPM 3 หัว?

ส่งของคุณหมายเลขชิ้นส่วน รุ่นเครื่องจักร การกำหนดค่าส่วนหัว ปริมาณที่ต้องการ และรูปถ่ายอ้างอิงเพื่อการตรวจสอบผลิตภัณฑ์ที่แม่นยำ

เรารองรับข้อกำหนดในการเปลี่ยน การบำรุงรักษาตามกำหนดเวลา โครงการซ่อมแซมหัวพิมพ์ SMT และการจัดซื้อชิ้นส่วนอะไหล่จำนวนมาก

ติดต่อเราเพื่อสอบถามราคา ความพร้อมในสต็อค ระยะเวลารอคอยสินค้า และใบเสนอราคาสำหรับ KXF0DS4AA00 และชิ้นส่วนเครื่องจักร Panasonic SMT ที่เกี่ยวข้อง
