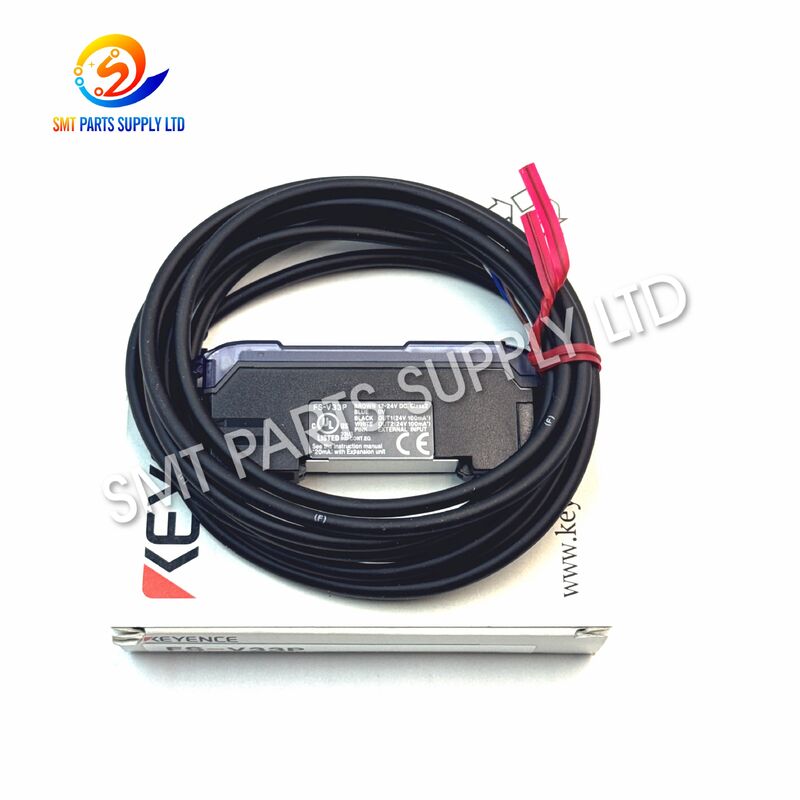

KEYENCE FS-V33P A10397 เครื่องขยายสัญญาณไฟเบอร์ PNP สำหรับแทร็ก FUJI NXT II

KEYENCE FS-V33P A10397 เครื่องขยายสัญญาณไฟเบอร์ PNP สำหรับแทร็ก FUJI NXT II

ที่KEYENCE FS-V33P A10397 เครื่องขยายสัญญาณไฟเบอร์ PNP สำหรับแทร็ก FUJI NXT IIเป็นเครื่องขยายสัญญาณไฟเบอร์ออปติกดิจิทัลขนาดกะทัดรัดที่ออกแบบมาเพื่อการประมวลผลสัญญาณแสงที่แม่นยำในอุปกรณ์ SMT อัตโนมัติ โดยทั่วไป A10397 จะถูกระบุเป็นเครื่องขยายสัญญาณแทร็ก FUJI NXT II ในขณะที่ FS-V33P ระบุเครื่องขยายสัญญาณหลัก PNP ชนิดสายเคเบิลของ KEYENCE FS-V30 ซีรีส์

FS-V33P จัดให้เอาต์พุตควบคุม PNP สองช่องและอินพุตภายนอกหนึ่งช่องทำให้สามารถประมวลผลสัญญาณจากหัวเซนเซอร์ไฟเบอร์ที่ใช้ร่วมกันได้ และส่งสัญญาณสวิตชิ่งที่เสถียรไปยังระบบควบคุมเครื่องจักร รองรับโหมดการตอบสนองหลายโหมด การเลือก LIGHT-ON หรือ DARK-ON ฟังก์ชันตัวจับเวลา การตรวจสอบแบบดิจิตอลคู่ และการติดตามความไวอัตโนมัติ คุณสมบัติเหล่านี้ทำให้เหมาะสำหรับการตรวจจับการมีอยู่ของ PCB การยืนยันการเคลื่อนย้ายสายพานลำเลียง และงานการตรวจจับที่เกี่ยวข้องกับแทร็กอื่นๆ ในการกำหนดค่า FUJI NXT II ที่เข้ากันได้

ตัวเครื่องที่แคบช่วยให้สามารถติดตั้งในพื้นที่ไฟฟ้าขนาดกะทัดรัด ในขณะที่จอแสดงผลดิจิตอลช่วยให้ช่างเทคนิคบำรุงรักษามองเห็นค่าสัญญาณปัจจุบันได้ชัดเจน และเกณฑ์ที่กำหนดไว้ล่วงหน้าเพื่อการปรับและแก้ไขปัญหาที่ง่ายขึ้น

KEYENCE ระบุว่า FS-V33P เป็นยูนิตหลัก PNP ชนิดสายเคเบิลที่มีเอาต์พุตควบคุม 2 เอาต์พุตและอินพุตภายนอก 1 อินพุต

การขนส่ง PCB ที่เชื่อถือได้ขึ้นอยู่กับผลป้อนกลับของเซ็นเซอร์ที่แม่นยำ เมื่อระบบตรวจจับแทร็กไม่เสถียร FUJI NXT II อาจพบกับการตรวจจับบอร์ดเป็นระยะๆ การแจ้งเตือนการขนย้าย การเคลื่อนตัวของสายพานลำเลียงล่าช้า หรือการหยุดการผลิตโดยไม่คาดคิด

เงื่อนไขหลายประการสามารถนำไปสู่ปัญหาเหล่านี้ได้

ฝุ่น ฟลักซ์ตกค้าง น้ำมัน หรือเศษการผลิตรอบๆ หัวเซนเซอร์ไฟเบอร์สามารถลดความเข้มของแสงและสร้างค่าการตรวจจับที่ไม่เสถียรได้

หากตำแหน่งเกณฑ์การสลับอยู่ใกล้เกินไปกับค่าแสงที่ได้รับปกติ การเปลี่ยนแปลงเล็กน้อยในพื้นผิวบอร์ด การสั่น หรือการจัดตำแหน่งเซ็นเซอร์อาจทำให้เกิดเอาท์พุตไม่สม่ำเสมอ

การบริการทางกล การปรับสายพานลำเลียง การสั่นสะเทือน หรือการกระแทกโดยไม่ได้ตั้งใจอาจทำให้หัวไฟเบอร์เคลื่อนออกจากตำแหน่งการตรวจจับที่ถูกต้อง

การโค้งงอ การบด การปนเปื้อน หรือการเสื่อมสภาพที่มากเกินไปของสายเคเบิลไฟเบอร์สามารถลดแสงที่ส่งหรือรับได้

สายไฟหลวม แหล่งจ่ายไฟ DC ไม่เสถียร ขั้วต่อไม่ดี หรือการเชื่อมต่อวงจร PNP ไม่ถูกต้องอาจทำให้เกิดอาการคล้ายกับความล้มเหลวของเครื่องขยายเสียง

หลังจากการดำเนินงานทางอุตสาหกรรมในระยะยาว แอมพลิฟายเออร์อาจเกิดปัญหาการแสดงผล เอาต์พุต ปุ่ม หรืออิเล็กทรอนิกส์ภายในที่ทำให้การตรวจจับไม่เสถียร

เมื่อการตรวจจับแทร็กไม่เสถียร ควรตรวจสอบ FS-V33P โดยเป็นส่วนหนึ่งของระบบเซ็นเซอร์ที่สมบูรณ์ แทนที่จะเปลี่ยนโดยไม่มีการตรวจสอบ

ตรวจสอบว่าแอมพลิฟายเออร์ที่ติดตั้งถูกทำเครื่องหมายไว้:

เอฟเอส-V33P

และยืนยันการอ้างอิง FUJI ที่เกี่ยวข้อง:

A10397

สิ่งนี้สำคัญเนื่องจากรุ่น FS-V30 ที่มีรูปลักษณ์คล้ายกันอาจใช้ประเภทเอาต์พุตหรือการกำหนดค่ายูนิตที่แตกต่างกัน

ตรวจสอบ:

• งานติดตั้งไฟเบอร์
• การจัดตำแหน่งด้วยแสง
• การตรวจจับความสะอาดของพื้นผิว
• การดัดสายเคเบิล
• ความเสียหายทางกล
• ตำแหน่งการติดตั้ง

จอแสดงผลดิจิตอลคู่แสดงค่าที่ตั้งไว้ล่วงหน้าและค่าการตรวจจับปัจจุบันพร้อมกัน ทำให้ง่ายต่อการประเมินส่วนต่างของสัญญาณ

ความแตกต่างที่ชัดเจนระหว่างค่าปัจจุบันเป้าหมายและค่าขาดเป้าหมายเป็นสิ่งที่พึงปรารถนาสำหรับการสลับที่เชื่อถือได้

การใช้งาน FS-V33Pเอาต์พุต open-collector แบบ PNP. ยืนยันว่าวงจรอินพุตของเครื่องได้รับการออกแบบสำหรับลอจิก PNP ก่อนเปลี่ยน

ซีรี่ส์ FS-V30 ทำงานตั้งแต่12 ถึง 24 VDC บวกหรือลบ 10 เปอร์เซ็นต์.

หากแอมพลิฟายเออร์ได้รับการยืนยันว่ามีข้อผิดพลาด ให้เปลี่ยนแอมพลิฟายเออร์ตัวเดียวกันFS-V33P A10397การกำหนดค่าช่วยหลีกเลี่ยงปัญหาความเข้ากันได้ที่เกี่ยวข้องกับตรรกะ PNP/NPN รูปแบบสายเคเบิล การออกแบบยูนิตหลัก หรือปริมาณเอาต์พุต

ข้อมูลจำเพาะทางไฟฟ้าและมิติเหล่านี้แสดงรายการโดย KEYENCE สำหรับตระกูล FS-V33P และ FS-V30

ช่วงการตอบสนองที่เลือกได้ช่วยให้แอมพลิฟายเออร์สามารถปรับสมดุลการตรวจจับและการตรวจจับที่รวดเร็วตามการใช้งาน

ตระกูล FS-V30 มีรุ่นที่เกี่ยวข้องกันหลายรุ่น ดังนั้นควรตรวจสอบหมายเลขรุ่นทั้งหมดเสมอ แทนที่จะเลือกตามรูปลักษณ์เพียงอย่างเดียว

A10397 FS-V33P มักวางตลาดเป็นเครื่องขยายสัญญาณแทร็กสำหรับอุปกรณ์ FUJI NXT II

ขึ้นอยู่กับไฟเบอร์เซนเซอร์ที่ติดตั้งและการกำหนดค่าเครื่อง อาจรองรับฟังก์ชันต่างๆ เช่น:

• การตรวจจับการมีอยู่ของ PCB
• การยืนยันการมาถึงของ PCB
• การตรวจจับการออกจาก PCB
• การตรวจสอบการขนย้ายสายพานลำเลียง
• การตรวจจับตำแหน่งหยุด
• การตรวจจับการเข้าบอร์ด
• การตรวจจับทางออกของบอร์ด
• การยืนยันลำดับการติดตาม

ฟังก์ชันการตรวจจับที่แน่นอนขึ้นอยู่กับตำแหน่งการติดตั้งและการกำหนดค่าหัวไฟเบอร์

แอมพลิฟายเออร์นี้เหมาะสำหรับสภาพแวดล้อมการผลิตอุปกรณ์อิเล็กทรอนิกส์ที่การตรวจจับที่แม่นยำช่วยประสานงานการถ่ายโอนบอร์ดระหว่างส่วนต่างๆ ของอุปกรณ์

ผู้ใช้ทั่วไปได้แก่:

• โรงงานอีเอ็มเอส
• โรงงานประกอบ PCB
• แผนกการผลิต SMT
• ทีมงานบำรุงรักษาอุปกรณ์ของ FUJI
• บริษัทให้บริการเครื่อง SMT
• จำหน่ายอะไหล่
• แผนกบำรุงรักษาระบบอัตโนมัติ

FS-V33P ทำงานร่วมกับหัวเซนเซอร์ไฟเบอร์ออปติกที่ใช้ร่วมกันได้

เครื่องขยายเสียงใช้แหล่งกำเนิดแสง LED สีแดงที่มีความยาวคลื่นเท่ากับ640 นาโนเมตรและส่งพลังงานแสงผ่านเส้นใยที่เชื่อมต่อกัน

เมื่อ PCB หรือเป้าหมายอื่นเข้าสู่พื้นที่การตรวจจับ ปริมาณแสงที่ได้รับจะเปลี่ยนไป

ขึ้นอยู่กับการจัดเรียงเซ็นเซอร์ การตรวจจับอาจเกิดขึ้นผ่าน:

• แสงสะท้อน
• ไฟดับ
• แสงที่ส่งผ่าน

แอมพลิฟายเออร์จะแปลงการเปลี่ยนแปลงทางแสงเป็นค่าการตรวจจับแบบดิจิทัล และเปรียบเทียบกับเกณฑ์ที่ตั้งไว้ล่วงหน้า

เมื่อเป็นไปตามเงื่อนไขการตรวจจับ แอมพลิฟายเออร์จะเปลี่ยนเอาต์พุต PNP

ผู้ปฏิบัติงานสามารถเลือก:

• เปิดไฟ
• ดาร์กออน

ขึ้นอยู่กับตรรกะของเครื่องที่ต้องการ

วงจรควบคุมรางของ FUJI รับเอาต์พุตและใช้สัญญาณเป็นส่วนหนึ่งของลำดับการลำเลียงหรือบอร์ด

FS-V33P มีฟังก์ชันจับเวลาแบบเลือกได้หลายแบบ:

• ปิดล่าช้า
• ON-ล่าช้า
• นัดเดียว
• ความล่าช้าในการเปิดบวกความล่าช้าในการปิด
• ความล่าช้าในการเปิดบวกหนึ่งนัด

ช่วงการตั้งเวลาสามารถปรับได้จาก0.1 มิลลิวินาที ถึง 9,999 มิลลิวินาที.

การตั้งค่าเหล่านี้ช่วยให้ช่างเทคนิครักษาสัญญาณการตรวจจับที่สั้นให้คงที่ และปรับพฤติกรรมของเซ็นเซอร์ให้เหมาะกับข้อกำหนดด้านเวลาของเครื่องจักร

การเลือกแอมพลิฟายเออร์ที่ถูกต้องควรขึ้นอยู่กับการระบุตัวตนที่สมบูรณ์มากกว่ารูปลักษณ์ภายนอก

ยืนยัน:

A10397

ข้อมูลอ้างอิงนี้เกี่ยวข้องกับแอปพลิเคชันเครื่องขยายแทร็ก FUJI NXT II ในรายการอะไหล่ SMT

ยืนยัน:

เอฟเอส-V33P

จดหมายฉบับสุดท้ายมีความสำคัญ

FS-V33P = พีเอ็นพี

FS-V33 = NPN

FS-V33P เป็นหน่วยหลัก.

อย่าเปลี่ยนโมเดลยูนิตขยาย เช่น FS-V34P โดยอัตโนมัติ

FS-V33P ใช้การกำหนดค่าสายเคเบิล

FS-V33CP ใช้การกำหนดค่าตัวเชื่อมต่อ M8 และไม่ควรถือเป็นการเปลี่ยนที่เหมือนกัน

ก่อนสั่งซื้อ ให้ระบุ:

การระบุฉลากและรูปถ่ายการติดตั้งที่ชัดเจนสามารถลดข้อผิดพลาดในการสั่งซื้อและเพิ่มความเร็วในการตรวจสอบความเข้ากันได้

เป็นเครื่องขยายสัญญาณไฟเบอร์ดิจิทัล PNP ที่ใช้กันทั่วไปในแอปพลิเคชันการตรวจจับแทร็กของ FUJI NXT II โดยจะประมวลผลสัญญาณเซ็นเซอร์ออปติคัลสำหรับการมีอยู่ของ PCB การถ่ายโอน และการตรวจจับตำแหน่ง

FS-V33P เป็นแอมพลิฟายเออร์หลัก PNP ที่มีเอาต์พุตควบคุม 2 เอาต์พุตและอินพุตภายนอก 1 อินพุต รุ่น FS-V33 ที่เกี่ยวข้องใช้เอาต์พุต NPN

ซีรี่ส์ FS-V30 ทำงานตั้งแต่ 12 ถึง 24 VDC บวกหรือลบ 10 เปอร์เซ็นต์ ทำให้การตรวจสอบแหล่งจ่ายไฟมีความสำคัญก่อนการติดตั้ง

ไม่โดยอัตโนมัติ FS-V33P เป็นยูนิตหลัก ในขณะที่ FS-V34P เป็นยูนิตขยาย ควรตรวจสอบรุ่นที่สมบูรณ์ สายไฟ การกำหนดค่าเอาต์พุต และข้อกำหนดของเครื่องจักรก่อน

โปรดระบุ A10397, FS-V33P, รุ่นเครื่องจักร FUJI, ปริมาณที่ต้องการ และรูปถ่ายที่ชัดเจนของฉลากเครื่องขยายเสียงและตำแหน่งการติดตั้ง เพื่อการยืนยันข้อมูลจำเพาะที่รวดเร็วยิ่งขึ้น
