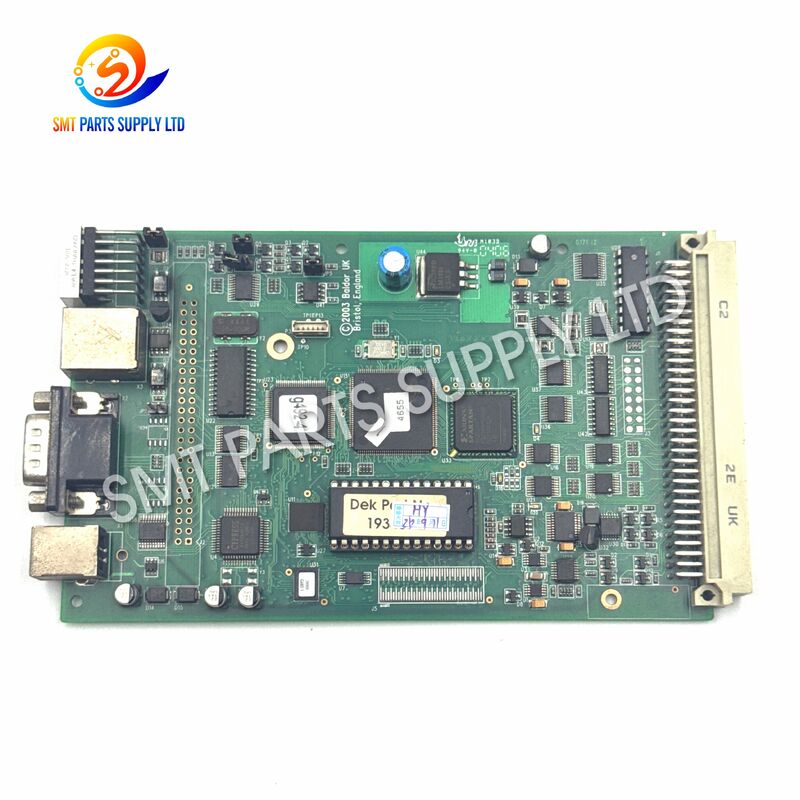

Baldor EB0462A01 REV G 193409 NextMove ES คอนโทรลเลอร์สำหรับเครื่องพิมพ์ DEK

Baldor EB0462A01 REV G 193409 คอนโทรลเลอร์ NextMove ES สำหรับเครื่องพิมพ์ DEK

Baldor EB0462A01 REV G หมายเลขชิ้นส่วน DEK 193409 เป็นบอร์ดควบคุมการเคลื่อนที่แบบหลายแกน NextMove ES ที่ออกแบบมาสำหรับระบบควบคุมเครื่องพิมพ์ลายฉลุ DEK ที่เข้ากันได้ คอนโทรลเลอร์นี้ให้การจัดการการเคลื่อนที่ที่ประสานกันสำหรับแกนเซอร์โวและสเต็ปเปอร์ ทำให้ระบบควบคุมเครื่องพิมพ์สามารถดำเนินการจัดตำแหน่งที่แม่นยำ การเคลื่อนที่ที่ซิงโครไนซ์ และลำดับการทำงานของเครื่องจักรโดยอัตโนมัติ

สถาปัตยกรรม NextMove ES NES002-501 พื้นฐานรองรับแกนการเคลื่อนที่หกแกน รวมถึงแกนเซอร์โวสองแกนและแกนสเต็ปเปอร์สี่แกน นอกจากนี้ยังมีความสามารถในการสื่อสารผ่าน USB และอนุกรมสำหรับการกำหนดค่า การวินิจฉัย และการสื่อสารกับสภาพแวดล้อมการควบคุมเครื่องจักร

ในอุปกรณ์ DEK หมายเลขชิ้นส่วน 193409 ถูกระบุว่าเป็นคอนโทรลเลอร์ PCB ของ NextMove ES มีความเกี่ยวข้องเป็นพิเศษเมื่อทำการซ่อมแซมหรือฟื้นฟูอุปกรณ์การพิมพ์ DEK ที่ใช้สถาปัตยกรรมคอนโทรลเลอร์นี้

สำหรับการใช้งานทดแทน ลูกค้าควรยืนยันหมายเลขชิ้นส่วน DEK การระบุบอร์ด Baldor การแก้ไขฮาร์ดแวร์ ขั้วต่อ และการกำหนดค่าระบบที่มีอยู่ก่อนการติดตั้ง

สาเหตุ

เครื่องพิมพ์ลายฉลุ DEK อาศัยการควบคุมการเคลื่อนที่ที่ประสานกันเพื่อจัดตำแหน่งชุดกลไกอย่างแม่นยำในระหว่างกระบวนการพิมพ์ เมื่อคอนโทรลเลอร์การเคลื่อนที่เกิดความผิดปกติ ปัญหาของเครื่องจักรหลายอย่างอาจปรากฏขึ้น

บอร์ดคอนโทรลเลอร์อิเล็กทรอนิกส์ทำงานอย่างต่อเนื่องภายในอุปกรณ์อุตสาหกรรมและอาจประสบกับความเครียดระยะยาวจากอุณหภูมิการทำงาน การสั่นสะเทือน การรบกวนทางไฟฟ้า การออกซิเดชันของขั้วต่อ หรือการเสื่อมสภาพของส่วนประกอบ

ก่อนเปลี่ยนคอนโทรลเลอร์ ช่างเทคนิคควรรวมถึงการตรวจสอบแหล่งจ่ายไฟของเครื่องจักร บอร์ดอินเทอร์เฟซ สายเคเบิล ขั้วต่อ ไดรฟ์เซอร์โว ไดรฟ์สเต็ปเปอร์ มอเตอร์ ตัวเข้ารหัส เซ็นเซอร์ และการกำหนดค่าซอฟต์แวร์

วิธีแก้ไข

การเปลี่ยนคอนโทรลเลอร์ DEK 193409 ที่ชำรุดด้วยบอร์ด NextMove ES ที่ตรงกันที่ถูกต้องสามารถช่วยฟื้นฟูสถาปัตยกรรมการควบคุมการเคลื่อนที่เดิมของเครื่องพิมพ์ได้

แพลตฟอร์ม Baldor NextMove ES ได้รับการออกแบบมาเพื่อประสานงานแกนการเคลื่อนที่หลายแกนจากคอนโทรลเลอร์เดียว มันประมวลผลคำสั่งเครื่องจักร สร้างสัญญาณการเคลื่อนที่เซอร์โวหรือสเต็ปเปอร์ รับข้อมูลป้อนกลับ และสื่อสารกับส่วนอื่นๆ ของระบบควบคุมเครื่องจักร

สำหรับการเปลี่ยนที่เชื่อถือได้ ให้ตรวจสอบข้อมูลต่อไปนี้ก่อนสั่งซื้อ:

ไม่ควรเลือกบอร์ดคอนโทรลเลอร์เพียงแค่รูปลักษณ์ภายนอก เครื่องจักรที่ใช้เลย์เอาต์ PCB ที่คล้ายกันอาจมีเฟิร์มแวร์ การแก้ไข อินเทอร์เฟซ หรือข้อกำหนดการกำหนดค่าที่แตกต่างกัน

การจัดเตรียมภาพถ่ายที่ชัดเจนของป้ายบอร์ดเดิมและข้อมูลเครื่องจักรสามารถปรับปรุงความแม่นยำในการเปลี่ยนได้อย่างมาก

ข้อมูลจำเพาะ

ข้อมูลไฟฟ้าอ้างอิง NextMove ES

สำหรับแพลตฟอร์ม NES002-501 สถาปัตยกรรมคอนโทรลเลอร์ใช้ข้อกำหนดพลังงานอ้างอิงดังต่อไปนี้:

ค่าเหล่านี้อธิบายถึงแพลตฟอร์มคอนโทรลเลอร์ NextMove ES และไม่ควรถือเป็นคำแนะนำในการข้ามการเดินสายของเครื่องจักร DEK หรือสถาปัตยกรรมพลังงานเดิม

ควรติดตั้งบอร์ดผ่านระบบไฟฟ้า DEK เดิมและรูปแบบขั้วต่อเสมอ

สถาปัตยกรรมคอนโทรลเลอร์

คอนโทรลเลอร์ NextMove ES ให้การประสานงานแบบรวมศูนย์ระหว่างฟังก์ชันการเคลื่อนที่ของเครื่องจักรหลายอย่าง

ดังนั้น บอร์ดนี้จึงมีบทบาทพื้นฐานที่แตกต่างจากแหล่งจ่ายไฟธรรมดา บอร์ดรีเลย์ หรือไดรเวอร์มอเตอร์แบบแยก

การใช้งาน

คอนโทรลเลอร์ Baldor EB0462A01 REV G 193409 NextMove ES ใช้ภายในอุปกรณ์การพิมพ์ลายฉลุ DEK ที่เข้ากันได้ซึ่งต้องการสถาปัตยกรรมคอนโทรลเลอร์นี้

การใช้งานทั่วไปรวมถึง:

เอกสารอะไหล่ซีรีส์ DEK Horizon รวมถึงหมายเลขชิ้นส่วน 193409 เป็นคอนโทรลเลอร์ PCB ของ NextMove ES อย่างไรก็ตาม การกำหนดค่าเครื่องจักรอาจแตกต่างกันไปตามรุ่น ปีที่ผลิต เวอร์ชันฮาร์ดแวร์ และการดัดแปลงอุปกรณ์ก่อนหน้านี้

ด้วยเหตุนี้ ความเข้ากันได้ควรได้รับการยืนยันโดยใช้หมายเลขชิ้นส่วนเครื่องจักรเดิม แทนที่จะใช้เพียงชื่อตระกูลเครื่องพิมพ์

วิธีการทำงาน

บอร์ด NextMove ES ทำงานเป็นคอนโทรลเลอร์การเคลื่อนที่ส่วนกลาง

เมื่อเครื่องพิมพ์ DEK ดำเนินการทำงานทางกล ระบบควบคุมเครื่องจักรจะส่งคำแนะนำไปยังคอนโทรลเลอร์การเคลื่อนที่ คอนโทรลเลอร์จะประมวลผลข้อมูลตำแหน่ง ความเร็ว ทิศทาง และลำดับที่ต้องการ และสร้างคำสั่งที่เหมาะสมสำหรับระบบการเคลื่อนที่ที่เชื่อมต่อ

ลำดับการทำงานแบบง่ายคือ:

1. คำสั่งเครื่องจักร

ระบบควบคุมเครื่องพิมพ์ร้องขอการเคลื่อนที่เฉพาะ

2. การคำนวณการเคลื่อนที่

คอนโทรลเลอร์คำนวณคำสั่งแกนที่ต้องการตามโปรแกรมเครื่องจักร

3. เอาต์พุตแกน

สัญญาณการเคลื่อนที่จะถูกส่งไปยังระบบควบคุมเซอร์โวหรือสเต็ปเปอร์ที่เหมาะสม

4. การเคลื่อนที่ทางกล

มอเตอร์และชุดกลไกที่เกี่ยวข้องจะเคลื่อนที่ตามคำสั่งที่ร้องขอ

5. การป้อนกลับและสถานะ

ข้อมูลตำแหน่ง เซ็นเซอร์ ตัวเข้ารหัส และสถานะเครื่องจักรจะถูกส่งกลับไปยังคอนโทรลเลอร์หากมี

6. การประสานงานลำดับ

คอนโทรลเลอร์จะประสานงานการเคลื่อนที่ที่ตามมากับกระบวนการพิมพ์โดยรวม

สถาปัตยกรรมหลายแกนนี้ช่วยให้ฟังก์ชันทางกลหลายอย่างทำงานภายในลำดับเครื่องจักรที่ตั้งโปรแกรมไว้

เหตุใดการแก้ไขที่ถูกต้องจึงมีความสำคัญ

บอร์ดควบคุมอุตสาหกรรมอาจยังคงใช้งานได้นานหลายปี และบอร์ดที่ดูคล้ายกันอาจไม่เหมือนกันทางไฟฟ้าหรือการทำงานเสมอไป

ดังนั้น ตัวระบุต่อไปนี้จึงควรได้รับการตรวจสอบอย่างรอบคอบ:

EB0462A01
ระบุการประกอบบอร์ด Baldor หรือการอ้างอิงฮาร์ดแวร์ที่เกี่ยวข้องกับผลิตภัณฑ์

REV G
ระบุการแก้ไขฮาร์ดแวร์ที่แสดงบนบอร์ดที่ใช้งานได้

193409
ระบุการอ้างอิงอะไหล่ DEK สำหรับคอนโทรลเลอร์ NextMove ES

NextMove ES
ระบุตระกูลคอนโทรลเลอร์การเคลื่อนที่ของ Baldor

NES002-501
ระบุการกำหนดค่าคอนโทรลเลอร์ NextMove ES อ้างอิงที่เกี่ยวข้องกับการสื่อสาร USB และ RS232

การจับคู่การอ้างอิงเหล่านี้ช่วยลดความเสี่ยงในการสั่งซื้อคอนโทรลเลอร์ที่ไม่ถูกต้อง

ข้อควรพิจารณาในการเปลี่ยน

การเปลี่ยนบอร์ดคอนโทรลเลอร์ควรดำเนินการอย่างระมัดระวัง เนื่องจาก PCB เป็นส่วนหนึ่งของระบบควบคุมการเคลื่อนที่ของเครื่องพิมพ์

ก่อนถอดคอนโทรลเลอร์ที่มีอยู่ออก:

หลังการติดตั้ง เครื่องจักรอาจต้องมีการตรวจสอบระบบ การยืนยันแกน การโฮม การปรับเทียบ หรือการกำหนดค่าคอนโทรลเลอร์ตามขั้นตอนการบริการของ DEK

วิธีการเลือก

การเลือกคอนโทรลเลอร์ที่ถูกต้องต้องมากกว่าการค้นหาชื่อผลิตภัณฑ์

1. ตรวจสอบหมายเลขชิ้นส่วน DEK

การอ้างอิงที่สำคัญที่สุดสำหรับผลิตภัณฑ์นี้คือ:

193409

หากหมายเลขอะไหล่ DEK เดิมแตกต่างกัน ให้ตรวจสอบความสามารถในการแลกเปลี่ยนก่อนซื้อ

2. ตรวจสอบการระบุ Baldor

เปรียบเทียบบอร์ด PCB เดิมกับ:

EB0462A01

ควรตรวจสอบป้าย PCB และเลย์เอาต์ส่วนประกอบกับบอร์ดทดแทน

3. ตรวจสอบการแก้ไข

หากคอนโทรลเลอร์เดิมมีเครื่องหมาย:

REV G

แจ้งผู้จำหน่ายว่าการจับคู่ REV G เป็นที่ต้องการหรือจำเป็น

4. ตรวจสอบตระกูลคอนโทรลเลอร์

ยืนยันว่าระบบควบคุมเดิมใช้:

NextMove ES

อย่าสับสน NextMove ES กับคอนโทรลเลอร์ Baldor NextMove รุ่นอื่น

5. ตรวจสอบรุ่นอ้างอิง

ในกรณีที่มองเห็นได้หรือมีเอกสารยืนยัน:

NES002-501

6. ตรวจสอบข้อมูลเครื่องพิมพ์

ระบุรุ่นเครื่องพิมพ์ DEK และข้อมูลซีเรียลเมื่อมี

7. ส่งรูปถ่ายบอร์ด

สำหรับอุปกรณ์อุตสาหกรรมรุ่นเก่า รูปถ่ายที่ชัดเจนของบอร์ดที่มีอยู่เป็นหนึ่งในวิธีที่มีประสิทธิภาพที่สุดในการยืนยันการเปลี่ยน

รูปถ่ายที่แนะนำรวมถึง:

• มุมมองด้านหน้าเต็มของ PCB
• ป้ายผลิตภัณฑ์ Baldor
• ป้ายหมายเลขชิ้นส่วน DEK
• เครื่องหมายการแก้ไข
• บริเวณขั้วต่อ
• ป้ายชื่อเครื่องจักร

รายการตรวจสอบการเลือก

คำถามที่พบบ่อย

คำถามที่ 1. Baldor EB0462A01 REV G 193409 ใช้สำหรับอะไร?

Baldor EB0462A01 REV G พร้อมหมายเลขชิ้นส่วน DEK 193409 เป็นคอนโทรลเลอร์การเคลื่อนที่แบบหลายแกน NextMove ES PCB ที่ใช้ในระบบควบคุมเครื่องพิมพ์ลายฉลุ DEK ที่เข้ากันได้ มันประสานการเคลื่อนที่เซอร์โวและสเต็ปเปอร์ และเชื่อมต่อกับสถาปัตยกรรมควบคุมเครื่องจักร

คำถามที่ 2. DEK 193409 เหมือนกับคอนโทรลเลอร์ NextMove ES หรือไม่?

ใช่ เอกสารอะไหล่ DEK ระบุ 193409 เป็นคอนโทรลเลอร์ PCB Next Move ES คอนโทรลเลอร์นี้เกี่ยวข้องกับแพลตฟอร์มการควบคุมการเคลื่อนที่ Baldor NextMove ES

คำถามที่ 3. รุ่น Baldor อ้างอิงสำหรับคอนโทรลเลอร์นี้คืออะไร?

การกำหนดค่าอ้างอิง NextMove ES ที่เกี่ยวข้องคือ NES002-501 สถาปัตยกรรมคอนโทรลเลอร์นี้รองรับหกแกน รวมถึงแกนเซอร์โวสองแกนและแกนสเต็ปเปอร์สี่แกน พร้อมการสื่อสาร USB และ RS232

คำถามที่ 4. คอนโทรลเลอร์นี้สามารถติดตั้งในเครื่องพิมพ์ DEK ทุกเครื่องได้หรือไม่?

ไม่ ความเข้ากันได้ขึ้นอยู่กับการกำหนดค่าเครื่องพิมพ์ DEK หมายเลขชิ้นส่วนเดิม การแก้ไขคอนโทรลเลอร์ ฮาร์ดแวร์อินเทอร์เฟซ การเดินสาย และการตั้งค่าซอฟต์แวร์ โปรดยืนยันว่าเครื่องจักรเดิมใช้ DEK 193409 หรืออะไหล่ทดแทนที่เข้ากันได้อย่างเป็นทางการก่อนสั่งซื้อ

คำถามที่ 5. ฉันควรให้ข้อมูลอะไรบ้างก่อนขอใบเสนอราคา?

โปรดระบุหมายเลขชิ้นส่วน DEK 193409 หมายเลข Baldor EB0462A01 การแก้ไขบอร์ด รุ่นเครื่องพิมพ์ DEK ปริมาณที่ต้องการ และรูปถ่ายที่ชัดเจนของคอนโทรลเลอร์เดิม ข้อมูลนี้ช่วยยืนยันความเข้ากันได้ก่อนจัดส่ง

ติดต่อเรา

ต้องการคอนโทรลเลอร์ Baldor EB0462A01 REV G 193409 NextMove ES สำหรับเครื่องพิมพ์ DEK ของคุณหรือไม่?

ส่งปริมาณที่ต้องการ รุ่นเครื่องพิมพ์ DEK หมายเลขชิ้นส่วนคอนโทรลเลอร์เดิม เครื่องหมายการแก้ไข และรูปถ่ายบอร์ดมาให้เรา เราสามารถช่วยยืนยันการกำหนดค่าที่ถูกต้องและเตรียมใบเสนอราคาสำหรับความต้องการในการบำรุงรักษาหรืออะไหล่ของคุณ

ติดต่อเราวันนี้สำหรับราคา ความพร้อมใช้งาน ตัวเลือกสภาพ และข้อมูลการจับคู่ทางเทคนิค
