| ชื่อแบรนด์: | KOGANEI |
| หมายเลขรุ่น: | KHY-M7153-101 |

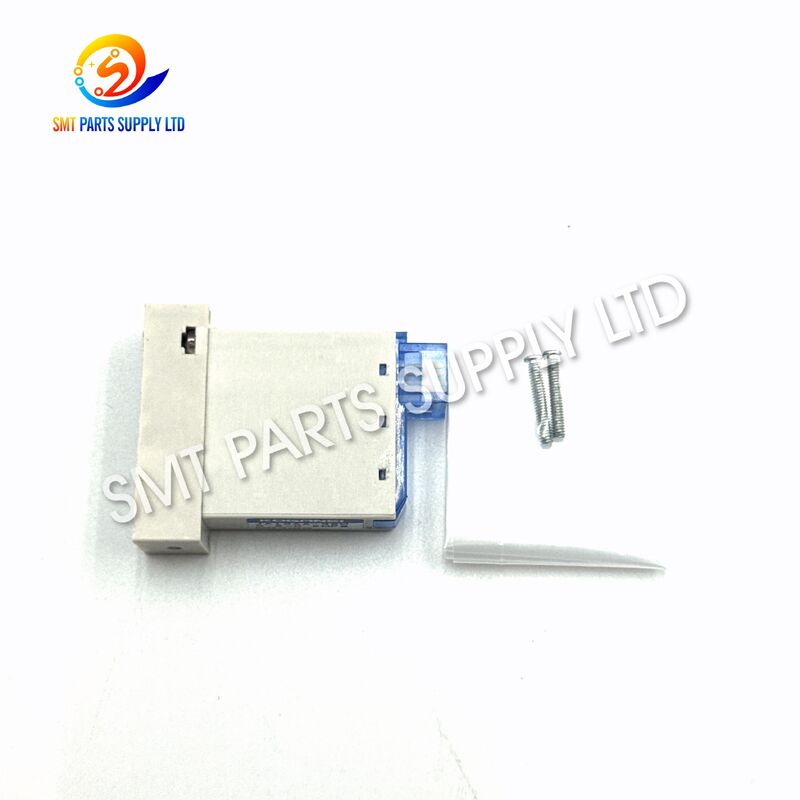

YAMAHA KHY-M7153-101 KOGANEI JA10AA-36W YS24 SMT โซลินอยด์วาล์ว
YAMAHA KHY-M7153-101 KOGANEI JA10AA-36W เป็นวาล์วโซลินอยด์นิวแมติกขนาดกะทัดรัดที่ออกแบบมาสำหรับการเปลี่ยนวงจรอากาศภายในหัวเครื่องรับและวาง SMT หรือชุดประกอบนิวแมติกที่เกี่ยวข้อง หมายเลขชิ้นส่วน KHY-M7153-101 ที่แน่นอนนั้นสัมพันธ์กับอุปกรณ์ YS24 เป็นหลัก ในขณะที่การอ้างอิง KHY-M7153-10 และ KHY-M7153-10X ที่เกี่ยวข้องกันอย่างใกล้ชิดนั้นยังพบได้ในการใช้งานวาล์วสำหรับเครื่องจักร YG12, YS12, YS24, YG12F และ YS12F ควรยืนยันความเข้ากันได้ที่แน่นอนจากฉลากวาล์วที่ติดตั้ง การแก้ไขเครื่องจักร การจัดเรียงท่อร่วม และการกำหนดค่าตัวเชื่อมต่อ
ติดตั้งในเครื่องวางตำแหน่งความเร็วสูง วาล์วจะช่วยสลับการไหลเวียนของอากาศแบบนิวแมติกที่จำเป็นสำหรับการสร้างสุญญากาศ การปล่อยสุญญากาศ การเป่า หรือการดำเนินการอื่น ๆ ของการวางตำแหน่งส่วนหัว ตัวเครื่องมีขนาดกะทัดรัดเหมาะสำหรับพื้นที่การติดตั้งที่จำกัด ในขณะที่การตอบสนองทางไฟฟ้าต่อนิวแมติกส์ที่รวดเร็วช่วยสนับสนุนวงจรการรับและการจัดวางส่วนประกอบที่ซ้ำกัน เหมาะสำหรับการบำรุงรักษาเชิงป้องกัน การซ่อมแซมเฮดยูนิต การแก้ไขปัญหาเกี่ยวกับลม และการเปลี่ยนวาล์วที่เสียหายหรือสวิตช์ช้า
การระบุผลิตภัณฑ์
| รายการ | ข้อมูล |
|---|---|
| ชื่อสินค้า | SMT นิวเมติกโซลินอยด์วาล์ว |
| หมายเลขชิ้นส่วนเครื่องจักร | KHY-M7153-101 |
| รุ่นวาล์ว | โคกาเนอิ JA10AA-36W |
| ชุดวาล์ว | เจ ซีรีส์ |
| แอปพลิเคชันหลัก | เครื่องหยิบและวาง YS24 SMT |
| การอ้างอิงส่วนที่เกี่ยวข้อง | KHY-M7153-10, KHY-M7153-10X |
| ฟังก์ชั่นหลัก | การสลับวงจรลมและสุญญากาศ |
| พื้นที่ติดตั้ง | หัวจัดตำแหน่ง ชุดประกอบอีเจ็คเตอร์ ท่อร่วมนิวแมติก หรือกลไกของหัวที่เกี่ยวข้อง |
| หมวดหมู่สินค้า | ชิ้นส่วนเครื่องจักร SMT |
| หน่วยอุปทาน | ชิ้นเดียว |
| สภาพอุปทาน | เกรดการจัดหาใหม่หรือเกรดอื่น ๆ ตามใบเสนอราคา |
| ข้อกำหนดความเข้ากันได้ | ยืนยันหมายเลขชิ้นส่วน เครื่องหมายวาล์ว ขั้วต่อ แรงดันไฟฟ้า และตำแหน่งท่อร่วม |
สาเหตุ
โซลินอยด์วาล์ว SMT ทำงานซ้ำๆ ระหว่างการรับส่วนประกอบ การขนย้าย การจัดตำแหน่ง การจัดวาง และการปล่อย เนื่องจากมีรอบการสวิตชิ่งจำนวนมาก ประสิทธิภาพของวาล์วจึงอาจค่อยๆ ลดลงเนื่องจากการสึกหรอภายใน การปนเปื้อน ไฟฟ้าขัดข้อง หรือการรั่วไหลในส่วนอื่นของวงจรนิวแมติก
สัญญาณเตือนเครื่องจักรไม่ได้หมายความว่าวาล์วทำงานผิดปกติเสมอไป ควรตรวจสอบตัวกรองอากาศ เครื่องกำเนิดสุญญากาศ ท่อ หัวฉีด ซีลท่อร่วม ขั้วต่อ สายไฟ และสัญญาณควบคุมก่อนเปลี่ยน
ปัญหาทั่วไปและสาเหตุที่เป็นไปได้
| อาการเครื่อง | สาเหตุที่เป็นไปได้เกี่ยวกับวาล์ว | รายการอื่น ๆ ที่ต้องตรวจสอบ |
|---|---|---|
| การรับชิ้นส่วนไม่เสถียร | การสลับวาล์วช้าหรือการรั่วไหลภายใน | หัวฉีด, ตัวกรองสุญญากาศ, สายยาง, ตัวเป่า, ความสูงของปิ๊กอัพ |
| ระดับสุญญากาศต่ำ | วาล์วเปิดไม่สุด | แรงดันอากาศ เครื่องกำเนิดสุญญากาศ ซีลท่อร่วม ท่ออุดตัน |
| ส่วนประกอบลดลงระหว่างการเคลื่อนไหว | การควบคุมอากาศเป็นระยะหรือการตอบสนองล่าช้า | การสึกหรอของหัวฉีด การตั้งค่าส่วนประกอบ สายเคเบิลของส่วนหัว เซ็นเซอร์สุญญากาศ |
| การปล่อยส่วนประกอบไม่ดี | วงจรไอเสียหรือระเบิดไม่สลับอย่างถูกต้อง | แรงดันลม, ทางเดินไอเสีย, การปนเปื้อนของหัวฉีด |
| ข้อผิดพลาดในการรับสินค้าซ้ำ | การตอบสนองของวาล์วไม่สอดคล้องกันหลังการให้ความร้อน | คอยล์, คอนเนคเตอร์, สัญญาณเอาท์พุตของเครื่อง, คุณภาพอากาศ |
| ไม่มีการกระทำแบบนิวแมติก | คอยล์ไม่ได้รับหรือตอบสนองต่อสัญญาณควบคุม | ชุดสายไฟ, เอาต์พุตไดรเวอร์, พินขั้วต่อ, ฟิวส์เครื่องจักร |
| การรั่วไหลของอากาศอย่างต่อเนื่อง | ซีลวาล์วภายในหรือปะเก็นท่อร่วมอาจเสียหาย | ข้อต่อท่อ, ซีลฐานรอง, วาล์วที่อยู่ติดกัน |
| วาล์วทำงานด้วยตนเองแต่ไม่อัตโนมัติ | ปัญหาการควบคุมไฟฟ้าหรือการเดินสายไฟ | บอร์ดเอาต์พุตเครื่องจักร ความต่อเนื่องของสายเคเบิล ขั้วขั้วต่อ |
| ไม่สามารถติดตั้งวาล์วใหม่ได้ | การแก้ไขวาล์วหรือการจัดเรียงท่อร่วมไม่ถูกต้อง | หมายเลขชิ้นส่วนเก่า รูยึด ทิศทางพอร์ต ชนิดคอนเนคเตอร์ |
| วาล์วมีเสียงดัง | การจ่ายอากาศไม่เสถียรหรือการปนเปื้อนภายใน | ตัวควบคุม, เครื่องเป่าลม, ไส้กรอง, สกรูยึด |
เหตุใดประสิทธิภาพของวาล์วจึงอาจลดลง
| สาเหตุ | ผลกระทบต่อการดำเนินงาน |
|---|---|
| ความชื้นในอากาศอัด | อาจเกิดการกัดกร่อน การเกาะติด หรือการเคลื่อนไหวที่ผิดปกติ |
| การปนเปื้อนของฝุ่นหรือน้ำมัน | สามารถจำกัดทางเดินภายในและส่งผลต่อการปิดผนึก |
| การใช้วงจรสูงในระยะยาว | ค่อยๆ สวมซีลและชิ้นส่วนที่เคลื่อนไหว |
| แรงดันใช้งานไม่ถูกต้อง | สามารถสร้างสวิตช์ที่อ่อนแอ ล่าช้า หรือไม่เสถียรได้ |
| หมุดขั้วต่อเสียหาย | ทำให้เกิดการสัมผัสทางไฟฟ้าเป็นระยะๆ |
| แรงดันคอยล์ไม่ถูกต้อง | อาจขัดขวางการทำงานหรือทำให้คอยล์เสียหายได้ |
| สกรูท่อร่วมหลวม | ทำให้เกิดการรั่วไหลจากภายนอกและการไหลเวียนของอากาศไม่เสถียร |
| ปะเก็นหรือโอริงเสียหาย | ช่วยให้แรงดันหรือการสูญเสียสุญญากาศระหว่างวาล์วและท่อร่วมไอดี |
| รหัสวาล์วผิด | อาจสร้างลอจิกพอร์ตหรือคุณลักษณะทางไฟฟ้าที่แตกต่างกัน |
| ทิศทางการติดตั้งไม่ถูกต้อง | สามารถเชื่อมต่อแหล่งจ่าย เอาต์พุต และเส้นทางไอเสียไม่ถูกต้อง |
สารละลาย
การเปลี่ยนวาล์ว KHY-M7153-101 ที่ชำรุดด้วยยูนิต JA10AA-36W ที่จับคู่อย่างถูกต้องสามารถช่วยคืนค่าฟังก์ชันการสลับนิวแมติกตามที่ต้องการของวงจรอากาศที่ตำแหน่งส่วนหัว
การเปลี่ยนทดแทนที่เลือกอย่างเหมาะสมอาจช่วยปรับปรุงการตอบสนองของสุญญากาศ ความเสถียรในการดึงส่วนประกอบ จังหวะเวลาการปล่อย และความสม่ำเสมอในการทำงานของเครื่องจักร อย่างไรก็ตาม การเปลี่ยนควรจะเสร็จสิ้นหลังจากตรวจสอบวงจรนิวแมติกและไฟฟ้าครบถ้วนแล้วเท่านั้น
การแก้ไขปัญหาและกระบวนการเปลี่ยนที่แนะนำ
| ขั้นตอน | การกระทำ | วัตถุประสงค์ |
|---|---|---|
| 1 | บันทึกรุ่นเครื่องและหมายเลขซีเรียล | ระบุการสร้างเครื่องที่ถูกต้อง |
| 2 | อ่านเครื่องหมายวาล์วเก่าทั้งหมด | ยืนยัน JA10AA-36W และข้อมูลส่วนต่อท้ายใดๆ |
| 3 | ยืนยันหมายเลขชิ้นส่วนเครื่องจักร KHY-M7153-101 | ป้องกันความสับสนกับเวอร์ชัน KHY-M7153-00 หรือ KHY-M7153-01 |
| 4 | ถ่ายภาพขั้วต่อและท่อร่วม | ยืนยันทิศทางการเดินสายไฟและการกำหนดค่าการติดตั้ง |
| 5 | ตรวจสอบความดันอากาศและคุณภาพอากาศ | ขจัดปัญหาด้านอุปทาน |
| 6 | ตรวจสอบท่อ หัวฉีด ตัวกรอง และตัวดีดออก | ค้นหาการรั่วหรือการอุดตันภายนอกวาล์ว |
| 7 | ทดสอบสัญญาณเอาท์พุตของเครื่อง | ยืนยันว่าวาล์วได้รับแรงดันไฟฟ้าควบคุมที่ถูกต้อง |
| 8 | เปรียบเทียบอุปกรณ์ทดแทนทางกายภาพ | ตรวจสอบขนาด พอร์ต สกรู ซีล และขั้วต่อ |
| 9 | ติดตั้งด้วยปะเก็นที่ถูกต้อง | ป้องกันการรั่วไหลของท่อร่วม |
| 10 | เรียกใช้การทดสอบการรับและปล่อย | ยืนยันการทำงานที่มั่นคงก่อนดำเนินการผลิตต่อ |
ประโยชน์การดำเนินงาน
| ผลประโยชน์ | คุณค่าทางปฏิบัติ |
|---|---|
| การติดตั้งที่กะทัดรัด | เหมาะสำหรับพื้นที่จำกัดภายในส่วนประกอบหัว SMT |
| การควบคุมด้วยลมอย่างรวดเร็ว | รองรับการดำเนินการรับและจัดวางซ้ำๆ |
| การสลับการไหลของอากาศที่เสถียร | ช่วยรักษาฟังก์ชันสุญญากาศและการเป่าให้สม่ำเสมอ |
| บัตรประจำตัวเฉพาะเครื่อง | KHY-M7153-101 ช่วยให้การจับคู่ชิ้นส่วนบำรุงรักษาง่ายขึ้น |
| โครงสร้างที่ถอดเปลี่ยนได้ | ลดความจำเป็นในการเปลี่ยนชุดประกอบนิวแมติกที่ใหญ่ขึ้น |
| การสนับสนุนการบำรุงรักษา | มีประโยชน์สำหรับการบริการตามกำหนดเวลาและการซ่อมเครื่องจักรฉุกเฉิน |
| ล้างเครื่องหมายวาล์ว | JA10AA-36W ช่วยตรวจสอบด้วยสายตาก่อนสั่งซื้อ |
| อุปทานส่วนบุคคล | สะดวกสำหรับการเก็บสต็อกทดแทนที่สำคัญ |
ข้อมูลจำเพาะ
ข้อมูลจำเพาะของผลิตภัณฑ์เฉพาะเครื่อง
| ข้อมูลจำเพาะ | รายละเอียด |
|---|---|
| การอ้างอิงแบรนด์ | ยามาฮ่า |
| ผู้ผลิตชิ้นส่วนนิวเมติก | โคกาเนอิ |
| หมายเลขชิ้นส่วนเครื่องจักร | KHY-M7153-101 |
| รุ่นนิวเมติกวาล์ว | JA10AA-36W |
| ประเภทส่วนประกอบ | โซลินอยด์วาล์วลมภายใน |
| การประยุกต์ใช้เครื่องหลัก | เครื่องหยิบและวาง YS24 SMT |
| ตระกูลเครื่องที่เกี่ยวข้อง | YG12, YS12, YS24, YG12F และ YS12F ขึ้นอยู่กับการตรวจสอบหมายเลขชิ้นส่วน |
| สื่อปฏิบัติการหลัก | อากาศอัด |
| ฟังก์ชั่นเครื่องหลัก | การเปลี่ยนวงจรอากาศ การสร้างสุญญากาศ ไอเสีย หรือวงจรเป่า |
| วิธีการติดตั้ง | การติดตั้งฐานรองท่อร่วมหรือเฉพาะเครื่องจักร |
| การเชื่อมต่อไฟฟ้า | ขั้วต่อเฉพาะเครื่องหรือการจัดเรียงสายนำ |
| การกำหนดค่าพอร์ต | ยืนยันกับวาล์วที่ถูกถอดออก |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | ยืนยันจากป้ายวาล์วเดิมและวงจรเครื่อง |
| แรงดันใช้งาน | ปฏิบัติตามข้อกำหนดของเครื่องและฉลากวาล์วที่แน่นอน |
| การหล่อลื่น | ปฏิบัติตามข้อกำหนดในการบำรุงรักษาของผู้ผลิตอุปกรณ์ |
| บรรจุุภัณฑ์ | บรรจุภัณฑ์ป้องกันส่วนบุคคล |
| ปริมาณการสั่งซื้อขั้นต่ำ | ชิ้นเดียว |
| การตรวจสอบก่อนจัดส่ง | การตรวจสอบหมายเลขชิ้นส่วนและสภาพด้วยภาพ |
| การรับประกัน | ตามเงื่อนไขการจัดหาและใบเสนอราคาที่ยืนยันแล้ว |
ข้อมูลอ้างอิง KOGANEI JA-Series
KOGANEI อธิบายว่า JA Series เป็นแพลตฟอร์มโซลินอยด์วาล์วที่บางและกะทัดรัด โดยมีความกว้างของวาล์วประมาณ 10.5 มม. ซีรีส์นี้รองรับการกำหนดค่าแบบนิวแมติกหลายแบบ รวมถึงการจัดเรียงแบบสองพอร์ต, สามพอร์ต, ห้าพอร์ต และสามพอร์ตตามกัน ข้อมูลจำเพาะที่แน่นอนของ JA10AA-36W ยังคงต้องได้รับการยืนยันจากผลิตภัณฑ์ที่ติดตั้ง เนื่องจากส่วนต่อท้ายเฉพาะเครื่องจักรสามารถแสดงถึงข้อกำหนดทางไฟฟ้าหรือการติดตั้งที่ปรับแต่งเองได้
| รายการอ้างอิง JA-Series | การอ้างอิงระดับแคตตาล็อก |
|---|---|
| สื่อปฏิบัติการ | อากาศ |
| หลักการทำงาน | ประเภทไพล็อตภายใน |
| แรงดันใช้งานแบบอนุกรม | ประมาณ 0.2–0.7 mpa |
| ซีรีย์พิสูจน์แรงดัน | ประมาณ 1.05 MPa |
| อุณหภูมิการทำงานของซีรีส์ | ประมาณ 5–50°C |
| การหล่อลื่น | โดยทั่วไปไม่จำเป็นสำหรับซีรีส์แคตตาล็อก |
| ทิศทางการติดตั้ง | แค็ตตาล็อกซีรีส์ช่วยให้สามารถติดตั้งได้อย่างยืดหยุ่น |
| แรงดันไฟฟ้าแค็ตตาล็อกมาตรฐาน | ดีซี24วี |
| ช่วงแรงดันไฟฟ้าแค็ตตาล็อกมาตรฐาน | กระแสตรง21.6–26.4V |
| การใช้พลังงานแค็ตตาล็อกมาตรฐาน | ประมาณ 0.5W |
| การบริโภคการถือครองกระแสต่ำ | ประมาณ 0.25W |
| ความกว้างของวาล์ว | ประมาณ 10.5 มม |
| การจัดเรียงพอร์ตอนุกรมที่มีอยู่ | สองพอร์ต, สามพอร์ต, ห้าพอร์ต และสามพอร์ตควบคู่ |
| การอ้างอิงข้อต่อทั่วไป | φ4, φ6 หรือ Rc1/8 ขึ้นอยู่กับการกำหนดค่า |
| การอ้างอิงวัสดุตัวเครื่องหลัก | อลูมิเนียมอัลลอยด์อะโนไดซ์ |
| การอ้างอิงวัสดุซีล | ยางสังเคราะห์ |
ค่าข้างต้นเป็นการอ้างอิงแค็ตตาล็อก JA-Series แทนที่จะเป็นการรับประกันสำหรับวาล์วเครื่องจักร JA10AA-36W ที่ปรับแต่งเองทุกตัว การเลือกขั้นสุดท้ายจะต้องขึ้นอยู่กับเครื่องหมายวาล์วเก่าและการกำหนดค่าเครื่องจักรที่สมบูรณ์ ข้อมูลแค็ตตาล็อกอย่างเป็นทางการของ JA-Series แสดงรายการอากาศเป็นตัวกลาง การทำงานของนักบินภายใน ช่วงแรงดันใช้งาน 0.2–0.7 MPa แรงดันไฟฟ้ามาตรฐาน DC24V และการกำหนดค่าพอร์ตหลายพอร์ต
ประกาศสำคัญเกี่ยวกับรหัสรุ่น
อักขระ “36W” ในJA10AA-36Wควรถือว่าเป็นส่วนหนึ่งของการกำหนดรุ่นวาล์วที่สมบูรณ์ ไม่ควรตีความโดยอัตโนมัติว่าเป็นกำลังไฟฟ้า 36 วัตต์
ก่อนการติดตั้ง ให้ยืนยัน:
| รายการยืนยัน | ข้อมูลที่จำเป็น |
|---|---|
| ทำเครื่องหมายวาล์วให้สมบูรณ์ | JA10AA-36W |
| หมายเลขชิ้นส่วนเครื่องจักร | KHY-M7153-101 |
| แรงดันไฟฟ้าคอยล์ | อ่านจากวาล์วเดิมหรือแบบไฟฟ้าของเครื่อง |
| รูปร่างตัวเชื่อมต่อ | ต้องตรงกับสายรัดที่มีอยู่ |
| ทิศทางของสายเคเบิล | ต้องพอดีกับพื้นที่ติดตั้งเดิม |
| การจัดท่าเรือ | จะต้องสอดคล้องกับท่อร่วมเดิม |
| ตำแหน่งแทนที่ด้วยตนเอง | ต้องตรงกับข้อกำหนดในการเข้าถึงบริการ |
| สถานีวาล์ว | ยืนยันตำแหน่งที่แน่นอนในท่อร่วมส่วนหัว |
| รูปแบบปะเก็น | ต้องตรงกับพอร์ตต่างๆ ทั้งหมด |
| การแก้ไขเครื่อง | ยืนยันโดยใช้หมายเลขประจำเครื่อง |
แอปพลิเคชัน
โซลินอยด์วาล์ว KHY-M7153-101 JA10AA-36W ใช้ในระบบนิวแมติกของเครื่อง SMT ซึ่งสัญญาณควบคุมไฟฟ้าจะต้องสลับอากาศอัดอย่างรวดเร็วระหว่างเส้นทางนิวแมติกต่างๆ
พื้นที่ใช้งานหลัก
| แอปพลิเคชัน | ฟังก์ชั่นวาล์ว |
|---|---|
| หัวตำแหน่ง SMT | ควบคุมการทำงานของนิวแมติกที่จำเป็นระหว่างการหยิบหรือปล่อย |
| วงจรสร้างสุญญากาศ | กำหนดทิศทางอากาศเข้าหรือออกจากระบบตัวเป่าสุญญากาศ |
| วงจรปล่อยสุญญากาศ | ช่วยให้ส่วนประกอบที่วางไว้หลุดออกอย่างรวดเร็ว |
| วงจรเป่าลม | ควบคุมอากาศเชิงบวกที่ใช้ระหว่างการปล่อยหัวฉีดหรือส่วนประกอบ |
| หัวท่อร่วมลม | ทำงานเป็นสถานีวาล์วเดียวภายในกลุ่มวาล์วขนาดกะทัดรัด |
| การบำรุงรักษาเครื่องจักร | แทนที่วาล์วที่รั่ว เสียหาย ช้า หรือไฟฟ้าขัดข้อง |
| สต๊อกอะไหล่เชิงป้องกัน | ลดการหยุดทำงานเมื่อวาล์ววิกฤตล้มเหลว |
| การปรับปรุงเฮดยูนิตใหม่ | คืนค่าฟังก์ชันนิวแมติกในระหว่างการยกเครื่องส่วนหัว |
คู่มือความเข้ากันได้ของเครื่อง
| รุ่นเครื่อง | สถานะความเข้ากันได้ |
|---|---|
| YS24 | แอปพลิเคชันหลักที่เกี่ยวข้องกับ KHY-M7153-101 |
| YS12 | ตระกูลวาล์ว KHY-M7153-10 หรือ KHY-M7153-10X ที่เกี่ยวข้อง ตรวจสอบส่วนที่แน่นอน |
| วายจี12 | แอปพลิเคชันตระกูลวาล์วที่เกี่ยวข้อง ตรวจสอบชิ้นส่วนและท่อร่วมไอดีให้ถูกต้อง |
| YG12F | แอปพลิเคชันตระกูลวาล์วที่เกี่ยวข้อง จำเป็นต้องมีการยืนยัน |
| YS12F | แอปพลิเคชันตระกูลวาล์วที่เกี่ยวข้อง จำเป็นต้องมีการยืนยัน |
| เครื่องอื่นๆ | อย่าสั่งตามลักษณะที่ปรากฏเท่านั้น ให้รายละเอียดวาล์วเก่า |
ข้อมูลอ้างอิงที่แน่นอนของ KHY-M7153-101 ได้รับการระบุไว้โดยเฉพาะว่าเป็นวาล์ว YS24 ในขณะที่วาล์ว JA10AA-36W ที่มีข้อมูลอ้างอิง KHY-M7153-10 หรือ KHY-M7153-10X ก็มีจำหน่ายสำหรับเครื่อง YG และ YS หลายรุ่นเช่นกัน วิธีสั่งซื้อที่ปลอดภัยที่สุดคือการจับคู่หมายเลขชิ้นส่วนให้ครบถ้วนและรูปถ่ายวาล์วเก่า แทนที่จะอาศัยเฉพาะตระกูลเครื่องจักรเท่านั้น
ผู้ซื้อที่เหมาะสม
| ประเภทผู้ซื้อ | ข้อกำหนดทั่วไป |
|---|---|
| โรงงานผลิตเอสเอ็มที | การเปลี่ยนฉุกเฉินสำหรับเครื่องที่หยุดทำงาน |
| ผู้ผลิตอีเอ็มเอส | สินค้าคงคลังอะไหล่เชิงป้องกัน |
| บริษัทบำรุงรักษา SMT | การซ่อมแซมและปรับปรุงชุดประกอบส่วนหัว |
| ตัวแทนจำหน่ายอุปกรณ์มือสอง | การเตรียมเครื่องจักรก่อนจำหน่าย |
| ผู้จัดจำหน่ายชิ้นส่วน SMT | สต็อกสำหรับความต้องการของลูกค้าที่เกิดซ้ำ |
| ทีมงานบริการด้านเทคนิค | การแก้ไขปัญหาระบบนิวแมติก |
| ผู้นำเข้าจากต่างประเทศ | รวมการจัดซื้ออะไหล่ SMT |
มันทำงานอย่างไร
โซลินอยด์วาล์วจะแปลงคำสั่งควบคุมไฟฟ้าเป็นการสวิตช์นิวแมติก ภายในเครื่องวางตำแหน่ง SMT ตัวควบคุมจะส่งสัญญาณแรงดันไฟฟ้าเมื่อจำเป็นต้องดูด ปล่อย เป่าลม หรือการทำงานของอากาศอื่นๆ
ลำดับการดำเนินงาน
| เวที | การทำงานของวาล์ว | ผลลัพธ์ของเครื่อง |
|---|---|---|
| 1. สแตนด์บาย | วาล์วยังคงอยู่ในตำแหน่งนิวแมติกเริ่มต้น | วงจรอากาศรอคำสั่งเครื่องถัดไป |
| 2. สัญญาณไฟฟ้า | ตัวเครื่องจะส่งแรงดันไฟฟ้าไปที่ขดลวดโซลินอยด์ | สนามแม่เหล็กจะถูกสร้างขึ้น |
| 3. การเคลื่อนไหวภายใน | กลไกลูกสูบและไพล็อตเคลื่อนที่ | ข้อความภายในหลักเปลี่ยนตำแหน่ง |
| 4. การเปลี่ยนอากาศ | มีการเชื่อมต่อแหล่งจ่าย เอาต์พุต หรือเส้นทางไอเสีย | อากาศไปถึงวงจรส่วนหัวที่ต้องการ |
| 5. การดูดหรือการเป่า | อีเจ็คเตอร์หรือเอาท์พุตนิวแมติกตอบสนอง | หัวฉีดจะหยิบหรือปล่อยส่วนประกอบ |
| 6. การลบสัญญาณ | กำลังคอยล์ถูกถอดออกหรือเปลี่ยน | วาล์วจะคืนหรือเปลี่ยนสถานะเป็นคำสั่ง |
| 7. ทำซ้ำวงจร | กระบวนการนี้เกิดขึ้นซ้ำระหว่างการผลิต | ส่วนประกอบได้รับการจัดการอย่างต่อเนื่อง |
ซีรีส์ JA มีการจัดเรียงพอร์ตและตำแหน่งที่แตกต่างกัน ดังนั้นตรรกะการไหลเวียนอากาศภายในของวาล์วเปลี่ยนจะต้องตรงกับยูนิตดั้งเดิม วาล์วที่มีขนาดภายนอกใกล้เคียงกันแต่ฟังก์ชันภายในแตกต่างกันอาจทำให้เครื่องทำงานไม่ถูกต้อง
ความสัมพันธ์กับระบบหัว SMT
| องค์ประกอบที่เกี่ยวข้อง | ความสัมพันธ์กับวาล์ว |
|---|---|
| หัวฉีด | รับผลสุญญากาศหรือการปล่อยซึ่งควบคุมโดยวงจรนิวแมติก |
| เครื่องดูดสูญญากาศ | สร้างสุญญากาศเมื่อจ่ายลมอัด |
| เซ็นเซอร์สูญญากาศ | ตรวจสอบว่ามีสูญญากาศในการดูดเพียงพอหรือไม่ |
| ท่อลม | ถ่ายเทแรงดันหรือสุญญากาศระหว่างส่วนประกอบต่างๆ |
| กรอง | ช่วยป้องกันไม่ให้สิ่งปนเปื้อนเข้าไปในวาล์วและตัวดีดออก |
| นานา | กระจายอากาศอัดไปยังวาล์วหลายตัว |
| แผงควบคุมหัว | ส่งคำสั่งสวิตช์ไฟฟ้า |
| สายรัดและขั้วต่อ | นำแรงดันไฟฟ้าจากวงจรควบคุมไปยังขดลวด |
วิธีการเลือก
การเลือกวาล์วที่ถูกต้องถือเป็นสิ่งสำคัญเนื่องจากรุ่น KHY-M7153 ที่แตกต่างกันอาจมีตัวเครื่องที่คล้ายกันแต่การใช้งานเครื่องจักร ข้อมูลจำเพาะของคอยล์ ตัวเชื่อมต่อ หรือฟังก์ชันนิวแมติกต่างกัน
รายการตรวจสอบการคัดเลือก
| จุดคัดเลือก | สิ่งที่ต้องยืนยัน | ทำไมมันถึงสำคัญ |
|---|---|---|
| หมายเลขชิ้นส่วนเครื่องจักร | KHY-M7153-101 | การระบุที่สำคัญที่สุดสำหรับการบำรุงรักษาเครื่องจักร |
| รุ่นวาล์ว | JA10AA-36W | ยืนยันการทำเครื่องหมายส่วนประกอบนิวแมติก |
| รุ่นเครื่อง | YS24 หรือรุ่นอื่นที่เกี่ยวข้อง | ป้องกันการติดตั้งในเครื่องที่ไม่รองรับ |
| หมายเลขซีเรียลของเครื่อง | หมายเลขซีเรียลที่สมบูรณ์ | ช่วยระบุการสร้างและการแก้ไขเครื่องจักร |
| รูปถ่ายวาล์วเก่า | ด้านหน้า ด้านหลัง ด้านบน ขั้วต่อ และป้ายกำกับ | ช่วยให้สามารถเปรียบเทียบทางกายภาพ |
| ตัวเชื่อมต่อ | รูปร่าง จำนวนพิน ทิศทางของคีย์ | ป้องกันไฟฟ้าไม่ตรงกัน |
| แรงดันไฟฟ้าคอยล์ | ฉลากต้นฉบับหรือแบบวงจร | ปกป้องคอยล์และเอาต์พุตควบคุม |
| ตำแหน่งท่อร่วมไอดี | สถานีวาล์วที่แน่นอน | ยืนยันการทำงานและการจัดเรียงพอร์ต |
| รูปแบบปะเก็น | จำนวนและตำแหน่งของช่องระบายอากาศ | ป้องกันการรั่วไหลหรือบล็อกพอร์ต |
| ตำแหน่งสกรู | ระยะห่างของรูยึดและความยาวของสกรู | รับประกันการติดตั้งที่ปลอดภัย |
| ทิศทางของสายเคเบิล | ซ้าย ขวา บน หรือล่าง | หลีกเลี่ยงการรบกวนภายในศีรษะ |
| สภาพอุปทาน | ต้นฉบับใหม่ใช้หรือเข้ากันได้ | กำหนดราคา การรับประกัน และอายุการใช้งานที่คาดหวัง |
| ปริมาณที่ต้องการ | ปริมาณการบำรุงรักษาและสต็อกความปลอดภัย | รองรับการวางแผนการผลิต |
| กำหนดเวลาการส่งมอบ | การจัดส่งแบบมาตรฐานหรือเร่งด่วน | ช่วยให้สามารถจัดระบบลอจิสติกส์ได้อย่างเหมาะสม |
อย่าเลือกตามลักษณะที่ปรากฏเท่านั้น
วาล์วสองตัวอาจดูเกือบจะเหมือนกันแต่มีความแตกต่างกัน:
| ความแตกต่างที่เป็นไปได้ | เสี่ยงต่อการเลือกที่ไม่ถูกต้อง |
|---|---|
| แรงดันไฟฟ้าคอยล์ | วาล์วอาจไม่ทำงานหรืออาจเสียหาย |
| ตรรกะลมภายใน | ฟังก์ชั่นสุญญากาศและไอเสียอาจกลับรายการได้ |
| การกำหนดพินขั้วต่อ | สัญญาณเครื่องอาจไปไม่ถึงคอยล์ที่ถูกต้อง |
| รูปแบบพอร์ตต่างๆ นานา | อาจเกิดการรั่วไหลของอากาศหรือการไหลเวียนของอากาศที่ถูกปิดกั้น |
| การวางแนวสายเคเบิล | วาล์วอาจไม่พอดีกับพื้นที่ว่าง |
| การออกแบบแทนที่ด้วยตนเอง | การเข้าถึงบริการอาจถูกจำกัด |
| การแก้ไขหมายเลขชิ้นส่วน | ซอฟต์แวร์เครื่องหรือการกำหนดค่าส่วนหัวอาจแตกต่างกัน |
| ความหนาของซีล | ท่อร่วมรั่วอาจเกิดขึ้นหลังการติดตั้ง |
ข้อมูลที่จำเป็นสำหรับใบเสนอราคาที่ถูกต้อง
โปรดระบุข้อมูลต่อไปนี้เมื่อส่งคำถาม:
| ข้อมูลที่จำเป็น | ตัวอย่าง |
|---|---|
| รุ่นเครื่อง | YS24 |
| หมายเลขซีเรียลของเครื่อง | หมายเลขเต็มจากป้ายชื่อเครื่อง |
| หมายเลขชิ้นส่วนเครื่องจักร | KHY-M7153-101 |
| รุ่นวาล์ว | โคกาเนอิ JA10AA-36W |
| ปริมาณที่ต้องการ | 1, 2, 5 ชิ้นขึ้นไป |
| เงื่อนไขที่จำเป็น | เกรดเดิมใหม่หรือเกรดอื่นที่ร้องขอ |
| ประเทศปลายทาง | ประเทศและรหัสไปรษณีย์ |
| รูปถ่ายวาล์วเก่า | ล้างป้ายกำกับและรูปภาพตัวเชื่อมต่อ |
| คำอธิบายข้อผิดพลาด | สุญญากาศต่ำ รั่วไหล ไม่มีการสลับ หรือการตอบสนองไม่สม่ำเสมอ |
| ข้อกำหนดในการจัดส่ง | การจัดส่งแบบมาตรฐานหรือการเปลี่ยนด่วน |
คำแนะนำในการติดตั้ง
การติดตั้งควรดำเนินการโดยช่างซ่อมบำรุงที่ผ่านการรับรอง หลังจากที่อุปกรณ์หยุดทำงาน แยกออก และลดแรงดันแล้ว
ขั้นตอนการติดตั้ง
| ขั้นตอน | คำแนะนำ |
|---|---|
| 1 | หยุดเครื่องตามขั้นตอนการบำรุงรักษาที่ได้รับอนุมัติ |
| 2 | ตัดการเชื่อมต่อพลังงานไฟฟ้าและการจ่ายอากาศอัด |
| 3 | ปล่อยแรงดันตกค้างออกจากระบบนิวแมติก |
| 4 | บันทึกตำแหน่งวาล์วเก่า ทิศทางของตัวเชื่อมต่อ และการจัดเรียงท่อ |
| 5 | ถอดขั้วต่อไฟฟ้าโดยไม่ต้องดึงสายเคเบิล |
| 6 | ถอดสกรูยึดวาล์วออกเท่าๆ กัน |
| 7 | ตรวจสอบพื้นผิวท่อร่วม ปะเก็น และทางเดินอากาศ |
| 8 | เปรียบเทียบวาล์วเก่าและใหม่ก่อนการติดตั้ง |
| 9 | ติดตั้งปะเก็นที่ถูกต้องในทิศทางที่ถูกต้อง |
| 10 | ขันสกรูยึดให้แน่นเท่าๆ กันโดยไม่ต้องใช้แรงมากเกินไป |
| 11 | เชื่อมต่อสายรัดอีกครั้งและยืนยันการเชื่อมต่อที่ปลอดภัย |
| 12 | คืนแรงดันอากาศและตรวจสอบการรั่วซึม |
| 13 | คืนกำลังของเครื่องจักรและทำการทดสอบเอาท์พุตแบบแมนนวล |
| 14 | เรียกใช้การทดสอบการรับ ถ่ายโอน และปล่อยด้วยความเร็วที่ลดลง |
| 15 | ยืนยันการทำงานที่มั่นคงก่อนกลับสู่การผลิตตามปกติ |
คำแนะนำในการบำรุงรักษา
| รายการบำรุงรักษา | การดำเนินการที่แนะนำ |
|---|---|
| ไส้กรองลมอัด | ตรวจสอบและเปลี่ยนตามระยะเวลาการบำรุงรักษาของโรงงาน |
| เครื่องเป่าลม | ยืนยันการทำงานที่ถูกต้องและระบายความชื้น |
| ท่อ | ตรวจสอบรอยแตก การหักงอ อุปกรณ์ที่หลวม หรือการปนเปื้อน |
| ปะเก็นท่อร่วม | เปลี่ยนใหม่เมื่อแข็ง เสียหาย หรือเสียรูป |
| ขั้วต่อไฟฟ้า | รักษาความสะอาด ใส่เข้าไปจนสุด และปราศจากหมุดที่หลวม |
| วาล์วด้านนอก | เก็บให้ปราศจากฟลักซ์ น้ำมัน ฝุ่น และน้ำยาทำความสะอาดที่ตกค้าง |
| แผ่นกรองสูญญากาศ | ทำความสะอาดหรือเปลี่ยนใหม่ก่อนที่จะสันนิษฐานว่าวาล์วชำรุด |
| สภาพหัวฉีด | ตรวจสอบการสึกหรอ การอุดตัน และพื้นผิวการซีล |
| สินค้าคงคลังสำรอง | เก็บวาล์วที่ได้รับการยืนยันอย่างน้อยหนึ่งวาล์วไว้สำหรับเครื่องจักรการผลิตที่สำคัญ |
| บันทึกการบำรุงรักษา | บันทึกวันที่เปลี่ยน หมายเลขเครื่อง และอาการผิดปกติ |
การยืนยันคุณภาพและการสั่งซื้อ
เพื่อลดคำสั่งซื้อที่ไม่ถูกต้อง ควรตรวจสอบวาล์วโดยใช้ทั้งการระบุเครื่องจักรและส่วนประกอบของระบบนิวแมติก
การยืนยันก่อนการจัดส่ง
| จุดตรวจ | วิธีการยืนยัน |
|---|---|
| หมายเลขชิ้นส่วน | เปรียบเทียบกับใบสั่งซื้อ |
| รุ่นวาล์ว | ตรวจสอบฉลาก JA10AA-36W |
| สภาพภายนอก | การตรวจสายตา |
| สภาพการเชื่อมต่อ | ตรวจสอบพิน ตัวเรือน และสายเคเบิล |
| พื้นผิวการติดตั้ง | ตรวจสอบความเสียหายที่มองเห็นได้ |
| บรรจุภัณฑ์ | บรรจุภัณฑ์ป้องกันส่วนบุคคล |
| ปริมาณ | นับก่อนส่ง |
| ข้อมูลความเข้ากันได้ของลูกค้า | เปรียบเทียบกับเครื่องจักรที่ให้มาและรายละเอียดชิ้นส่วนเก่า |
กลยุทธ์อะไหล่ที่แนะนำ
สำหรับโรงงานที่ใช้เครื่องจักรรุ่นเดียวกันหลายเครื่อง การบำรุงรักษาวาล์วที่ได้รับการยืนยันในปริมาณเล็กน้อยสามารถลดเวลาการรอคอยในระหว่างที่ระบบนิวแมติกส์ขัดข้องโดยไม่คาดคิดได้ ปริมาณสต็อคที่แนะนำควรขึ้นอยู่กับจำนวนเครื่องจักร ชั่วโมงการผลิต ความถี่ความล้มเหลวในอดีต ระยะเวลารอคอยสินค้าของซัพพลายเออร์ และความสำคัญของสายการผลิต
คำถามที่พบบ่อย
1. KHY-M7153-101 เหมือนกับ KHY-M7153-10 หรือ KHY-M7153-10X หรือไม่
ข้อมูลอ้างอิงเหล่านี้เป็นของกลุ่มวาล์วที่เกี่ยวข้องกันอย่างใกล้ชิด แต่ไม่ควรถือว่าข้อมูลอ้างอิงเหล่านี้ใช้แทนกันได้อย่างสมบูรณ์โดยอัตโนมัติ ยืนยันเครื่องหมายวาล์วทั้งหมด รุ่นเครื่องจักร ขั้วต่อ ตำแหน่งท่อร่วม ข้อมูลจำเพาะของคอยล์ และการจัดเรียงพอร์ตนิวแมติก ขอแนะนำให้ถ่ายรูปวาล์วที่ติดตั้งไว้ก่อนสั่งซื้อ
2. เครื่อง SMT ใดที่ใช้วาล์ว KHY-M7153-101 JA10AA-36W
KHY-M7153-101 เกี่ยวข้องกับเครื่องหยิบและวาง YS24 SMT เป็นหลัก การอ้างอิง KHY-M7153-10 และ KHY-M7153-10X JA10AA-36W ที่เกี่ยวข้องอาจปรากฏในแอปพลิเคชัน YG12, YS12, YS24, YG12F และ YS12F แต่ต้องได้รับการยืนยันความเข้ากันได้ที่แน่นอน
3. “36W” หมายความว่าวาล์วกินไฟ 36 วัตต์ใช่หรือไม่
ไม่ควรสรุปเกี่ยวกับการใช้พลังงานไฟฟ้าจากคำต่อท้าย "36W" เพียงอย่างเดียว เป็นส่วนหนึ่งของการกำหนดรุ่น JA10AA-36W ที่สมบูรณ์ ตรวจสอบแรงดันไฟฟ้าและข้อกำหนดทางไฟฟ้าตามจริงจากฉลากวาล์วเดิม แบบเครื่องจักร หรือเอกสารทางเทคนิคที่ได้รับอนุมัติก่อนการติดตั้ง
4. วาล์วนี้สามารถแก้ปัญหาสูญญากาศต่ำหรือข้อผิดพลาดในการปิ๊กอัพได้หรือไม่?
อาจแก้ปัญหาได้เมื่อวาล์วเดิมมีการรั่วไหลภายใน สวิตช์ช้า การปนเปื้อน คอยล์ขัดข้อง หรือการทำงานไม่เสถียร อย่างไรก็ตาม สุญญากาศต่ำยังอาจเกิดจากหัวฉีดอุดตัน ตัวกรองสึกหรอ ท่อเสียหาย ปะเก็นรั่ว ตัวดีดอ่อน ความสูงปิ๊กอัพไม่ถูกต้อง หรือปัญหาเซ็นเซอร์
5. ควรให้ข้อมูลอะไรบ้างก่อนรับใบเสนอราคา?
โปรดส่งรุ่นเครื่องจักร หมายเลขซีเรียล หมายเลขชิ้นส่วน KHY-M7153-101 เครื่องหมายวาล์ว JA10AA-36W ปริมาณที่ต้องการ สภาพการจ่ายที่ต้องการ ประเทศปลายทาง และรูปถ่ายที่ชัดเจนของป้ายวาล์วเก่า ขั้วต่อ ทิศทางของสายเคเบิล พื้นผิวท่อร่วมไอดี และตำแหน่งการติดตั้ง
ติดต่อเรา
สำหรับราคา การวางจำหน่าย การยืนยันความเข้ากันได้ และการจัดส่งระหว่างประเทศ โปรดส่งข้อมูลเครื่องจักรของคุณและรูปถ่ายวาล์วเก่าพร้อมกับคำถามของคุณ
เพื่อการยืนยันที่รวดเร็วยิ่งขึ้น ให้รวม:
รุ่นเครื่องจักร + หมายเลขซีเรียลของเครื่อง + หมายเลขชิ้นส่วน + รุ่นวาล์ว + จำนวน + ประเทศที่จัดส่ง
วิดีโอ
วิดีโอ
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
العربية
हिन्दी
Türkçe
indonesia
tiếng Việt
ไทย
বাংলা
فارسی
polski
