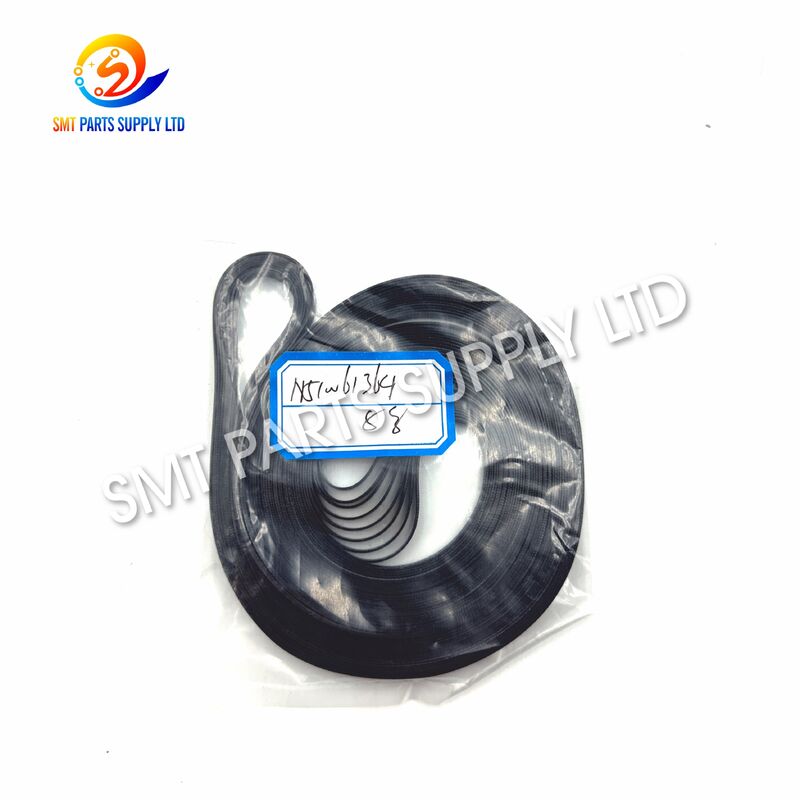

สายพานลำเลียง SMT Panasonic N510061364AA ขนาด 1282.5 × 5.5 × 0.65 มม. สำหรับลำเลียง PCB รุ่น NPM-W

สายพานลำเลียง Panasonic N510061364AA เป็นสายพานแบนเฉพาะเครื่องจักรที่ใช้ในระบบขนส่ง PCB ของอุปกรณ์หยิบและวาง NPM-W ด้วยข้อกำหนดเฉพาะที่ 1282.5 × 5.5 × 0.65 มม. ได้รับการออกแบบมาเพื่อเคลื่อนย้ายแผงวงจรพิมพ์ผ่านเครื่องจักรการผลิตได้อย่างราบรื่น ขณะเดียวกันก็รักษาการติดตามและการถ่ายโอนที่ควบคุมได้อย่างเสถียร

สายพานลำเลียงที่ทำงานอย่างเหมาะสมถือเป็นสิ่งสำคัญสำหรับการโหลด PCB การวางตำแหน่ง การถ่ายโอน และการขนถ่าย PCB ที่เชื่อถือได้ การสึกหรอของสายพาน การปนเปื้อนบนพื้นผิว ความตึงที่ไม่ถูกต้อง หรือมิติที่ไม่ตรงกัน อาจทำให้การเคลื่อนตัวของบอร์ดไม่เสถียรและขัดขวางการผลิตแบบอัตโนมัติ

สายพานทดแทนนี้เหมาะสำหรับการบำรุงรักษาเชิงป้องกัน การฟื้นฟูสายพานลำเลียง การซ่อมแซมฉุกเฉิน และสินค้าคงคลังด้านอะไหล่ ผู้ซื้อควรยืนยันหมายเลขชิ้นส่วน รุ่นเครื่องจักร ขนาดสายพาน ตำแหน่งการติดตั้ง และปริมาณที่ต้องการก่อนทำการสั่งซื้อ แนะนำให้ใช้รูปถ่ายของสายพานหรือฉลากเครื่องที่มีอยู่เพื่อการจับคู่ที่แม่นยำ

สายพานลำเลียง SMT ทำงานอย่างต่อเนื่องในระหว่างการผลิต พวกมันต้องเผชิญกับแรงกดของลูกกลิ้ง หน้าสัมผัสของไกด์ การสั่นสะเทือนของเครื่องจักร ฝุ่น ฟลักซ์ตกค้าง การเปลี่ยนแปลงของอุณหภูมิ และรอบการทำงานที่ยาวนานซ้ำแล้วซ้ำเล่า เมื่อเวลาผ่านไป เงื่อนไขเหล่านี้อาจส่งผลต่อสภาพพื้นผิวของสายพาน ความยืดหยุ่น ความแม่นยำในการติดตาม และความเสถียรของมิติ

แม้ว่าสายพานจะยังมองเห็นได้ครบถ้วน ประสิทธิภาพการทำงานของสายพานก็อาจลดลง สายพานที่ยืดหรือขัดเงาอาจลื่นไถลภายใต้น้ำหนักบรรทุก ขอบสายพานที่เสียหายอาจเคลื่อนไปทางตัวกั้นสายพานลำเลียง การปนเปื้อนบนพื้นผิวสามารถลดแรงเสียดทานและทำให้การถ่ายโอน PCB ไม่เสถียร

การเปลี่ยนสายพานก่อนที่จะเกิดความล้มเหลวโดยสิ้นเชิงสามารถลดการหยุดชะงักของการผลิตโดยไม่คาดคิด และช่วยปกป้องส่วนประกอบสายพานลำเลียงในบริเวณใกล้เคียง

สายพานลำเลียง N510061364AA มอบโซลูชันทดแทนที่ใช้งานได้จริงสำหรับการฟื้นฟูฟังก์ชันการขนส่ง PCB ของอุปกรณ์ NPM-W ที่ใช้ร่วมกันได้ การเลือกสายพานที่ถูกต้องช่วยให้ระบบสายพานลำเลียงเคลื่อนย้ายแผงด้วยความเร็วที่มั่นคง ในขณะเดียวกันก็ลดการลื่นไถล การสั่นสะเทือน และการเบี่ยงเบนในการติดตาม

ควรติดตั้งสายพานหลังจากยืนยันรุ่นเครื่องจักรและตำแหน่งสายพานลำเลียงแล้วเท่านั้น ช่างซ่อมบำรุงควรตรวจสอบลูกกลิ้ง แบริ่ง กลไกความตึง รางนำ เซ็นเซอร์ และส่วนประกอบการขนส่งโดยรอบ การติดตั้งสายพานใหม่โดยไม่แก้ไขสาเหตุเดิมของการสึกหรออาจทำให้อายุการใช้งานของสายพานทดแทนสั้นลง

• การขนส่ง PCB ไม่สม่ำเสมอผ่านเครื่องวางตำแหน่ง
• ลดการยึดเกาะของสายพานที่เกิดจากการสึกหรอของพื้นผิว
• สายพานแตกร้าว ขอบเสียหาย การยืดตัว หรือการเสียรูป
• การปรับสายพานลำเลียงบ่อยครั้งระหว่างการผลิต
• การถ่ายโอนข้อมูลระหว่างเครื่อง SMT ที่เชื่อมต่อไม่เสถียร
• การหยุดการผลิตเกิดจากสายพานขนส่งเสื่อมสภาพ
• ข้อกำหนดในการบำรุงรักษาที่เพิ่มขึ้นสำหรับระบบสายพานลำเลียงที่เสื่อมสภาพ
• การเปลี่ยนฉุกเฉินหลังจากสายพานเสียหายโดยไม่คาดคิด
• จัดทำสต๊อกอะไหล่สำคัญ
• การปรับปรุงสายการผลิต NPM-W ตามกำหนดการ

หมายเลขชิ้นส่วนที่ถูกต้องคือเงื่อนไขแรกที่ตรงกัน แต่ไม่ควรเป็นเพียงเงื่อนไขเดียว ควรตรวจสอบขนาดสายพาน การสร้างเครื่องจักร ตำแหน่งสายพานลำเลียง ประวัติการบำรุงรักษาก่อนหน้านี้ และความแตกต่างของการกำหนดค่า

เพื่อการยืนยันคำสั่งซื้อที่น่าเชื่อถือที่สุด โปรดระบุ:

ก่อนซื้อ ให้ตรวจสอบว่าจุดระบุที่สำคัญทั้งหมดสอดคล้องกับส่วนที่จำเป็น:

สามารถเขียนคำถามที่สมบูรณ์ได้ดังนี้:

เราต้องการสายพานลำเลียงแบบแบน N510061364AA สำหรับเครื่องหยิบและวาง NPM-W ขนาดที่ระบุที่ต้องการคือ 1282.5 × 5.5 × 0.65 มม. โปรดยืนยันความพร้อม เงื่อนไข ปริมาณ เวลาจัดส่ง บรรจุภัณฑ์ และค่าจัดส่ง

สายพาน N510061364AA ใช้ในระบบสายพานลำเลียง PCB ของเครื่องหยิบและวาง NPM-W โดยมีวัตถุประสงค์คือเพื่อรองรับการเคลื่อนย้ายบอร์ดควบคุมผ่านเครื่องจักรในระหว่างการผลิต SMT อัตโนมัติ

สายพานอาจติดตั้งเป็นส่วนหนึ่งของกลไกการขนถ่ายบอร์ด การขนถ่ายภายใน หรือการขนส่งแบบปล่อย ขึ้นอยู่กับการกำหนดค่าของเครื่อง ตำแหน่งการติดตั้งที่แน่นอนควรได้รับการตรวจสอบจากชิ้นส่วนที่ถอดออกและเอกสารประกอบของเครื่อง

• การเปลี่ยนสายพานที่มีรอยแตกร้าวหรือขอบสึกหรอที่มองเห็นได้
• การแก้ไขการลื่นไถลของสายพานซ้ำๆ ระหว่างการถ่ายโอน PCB
• การเตรียมเครื่องจักรสำหรับใบสั่งผลิตหลัก
• การปรับปรุงเครื่อง NPM-W มือสอง
• การกู้คืนเครื่องจักรที่ไม่ได้ใช้งานก่อนส่งคืนสู่การใช้งานจริง
• การสร้างชุดอะไหล่สำหรับสายการผลิต SMT ที่สำคัญ
• การเปลี่ยนสายพานระหว่างการบำรุงรักษาประจำปี
• การตรวจสอบสัญญาณแจ้งเตือนการย้ายคณะกรรมการซ้ำแล้วซ้ำอีก
• ปรับปรุงเสถียรภาพการขนส่งหลังการดำเนินการระยะยาว
• การซ่อมแซมความเสียหายที่เกิดจาก PCB ที่ติดขัดหรือผิดแนว

สายพานลำเลียงวิ่งไปรอบๆ ลูกกลิ้งขนย้ายหรือรอกของเครื่อง กลไกการขับเคลื่อนจะหมุนระบบสายพานลำเลียง และความเสียดทานระหว่างสายพานกับขอบ PCB หรือพื้นผิวการขนส่งที่รองรับจะเคลื่อนบอร์ดผ่านเครื่องจักร

ในระหว่างการทำงานปกติ สายพานลำเลียงจะต้องรักษาความตึง การจัดตำแหน่ง ความเร็ว และการสัมผัสพื้นผิวที่เหมาะสม เซนเซอร์ตรวจจับ PCB ขณะที่เข้าหรือไปถึงตำแหน่งที่ระบุ จากนั้นเครื่องจะควบคุมการเคลื่อนที่ของบอร์ดตามลำดับการจัดวาง

สายพานที่ติดตั้งอย่างถูกต้องรองรับการมาถึงของ PCB ที่คาดการณ์ได้ที่ตำแหน่งการประมวลผลที่ต้องการ หากสายพานลื่นหรือเคลื่อนที่ไม่สม่ำเสมอ PCB อาจไม่ถึงเซ็นเซอร์หรือตำแหน่งหยุดตามเวลาที่คาดไว้

สายพานต้องการความตึงที่เหมาะสมเพื่อส่งผ่านการเคลื่อนไหวโดยไม่ลื่นไถล ความตึงที่ต่ำมากเกินไปอาจทำให้การถ่ายเทไม่เสถียร ความตึงเครียดที่สูงเกินไปอาจทำให้ลูกกลิ้ง แบริ่ง และส่วนประกอบขับเคลื่อนมีภาระโดยไม่จำเป็น

สายพานควรวิ่งจากส่วนกลางและสม่ำเสมอ การเคลื่อนไหวซ้ำไปทางด้านใดด้านหนึ่งอาจบ่งบอกถึงความตึงไม่เท่ากัน การวางแนวลูกกลิ้งไม่ตรง หน้าสัมผัสของไกด์ หรือขนาดไม่ตรงกัน

พื้นผิวสายพานต้องให้การยึดเกาะที่เหมาะสมสำหรับการเคลื่อนตัวของ PCB ที่มั่นคง การปนเปื้อนของน้ำมัน ฝุ่น การขัดเงา หรือการปนเปื้อนสารเคมีอาจลดประสิทธิภาพการยึดเกาะ

สายพานใหม่ไม่สามารถชดเชยความเสียหาย ยึด หรือจัดตำแหน่งลูกกลิ้งไม่ถูกต้องได้ ลูกกลิ้งควรหมุนได้อย่างราบรื่นและปราศจากการปนเปื้อน

ประสิทธิภาพการขนส่ง PCB เชื่อมโยงกับเซ็นเซอร์เครื่องจักร สายพานที่ลื่นอาจป้องกันไม่ให้ PCB เข้าถึงตำแหน่งเซ็นเซอร์ในเวลาที่ถูกต้อง ทำให้เกิดการแจ้งเตือนการเคลื่อนย้ายแม้ว่าเซ็นเซอร์จะยังคงทำงานอยู่ก็ตาม

ความกว้าง ความหนา หรือความยาวที่แตกต่างกันเล็กน้อยอาจส่งผลต่อการติดตั้งและความตึงในการทำงาน ด้วยเหตุนี้จึงควรยืนยันขนาดที่ระบุ 1282.5 × 5.5 × 0.65 มม. อย่างระมัดระวัง

การขอเปลี่ยนทดแทนควรสอดคล้องกับN510061364AA. หลีกเลี่ยงการเลือกเข็มขัดเพียงเพราะมันดูคล้ายกัน สายพานลำเลียง SMT จำนวนมากมีความกว้างและรูปลักษณ์คล้ายกัน แต่มีความยาว ความหนา โครงสร้างพื้นผิว และตำแหน่งของเครื่องจักรแตกต่างกัน

ตรวจสอบว่าอุปกรณ์เป็นรุ่น NPM-W และบันทึกข้อมูลการระบุเครื่องจักรให้ครบถ้วน การกำหนดค่าเครื่องจักรอาจแตกต่างกันไปตามการตั้งค่าการผลิต ตัวเลือกการติดตั้ง การแก้ไข และการจัดวางสายพานลำเลียง

ขนาดที่ระบุที่ให้มาคือ:

อย่ายืนยันคำสั่งซื้อโดยใช้ความกว้างเพียงอย่างเดียว สายพานขนาด 5.5 มม. ที่มีความยาวหรือความหนาไม่ถูกต้องอาจติดตั้งหรือทำงานไม่ถูกต้อง

ให้ภาพที่ชัดเจนซึ่งแสดงตำแหน่งที่ติดตั้งสายพาน เครื่องจักรบางเครื่องมีสายพานลำเลียงหลายเส้นสำหรับตำแหน่งหรือส่วนการขนส่งที่แตกต่างกัน ภาพถ่ายตำแหน่งช่วยแยกแยะระหว่างผลิตภัณฑ์ที่มีลักษณะคล้ายกัน

เมื่อเป็นไปได้ ให้ถอดและตรวจสอบสายพานที่มีอยู่ บันทึก:

• รูปลักษณ์โดยรวม.
• หมายเลขชิ้นส่วนที่พิมพ์หรือติดฉลาก
• ความกว้าง.
• ความหนา
• เส้นรอบวงโดยประมาณหรือความยาวระบุ
• ลวดลายพื้นผิว.
• การก่อสร้างขอบ
• สภาพข้อต่อถ้ามี
• สีเข็มขัด.
• ทิศทางการติดตั้งตามที่เกี่ยวข้อง

ก่อนสั่งซื้อ ให้ตรวจสอบส่วนประกอบต่อไปนี้:

ระบุว่าข้อกำหนดในการจัดซื้อของคุณขึ้นอยู่กับการจัดหาของผู้ผลิตเครื่องจักร การจัดหาทดแทน หรือเงื่อนไขอื่นที่ได้รับอนุมัติ ควรยืนยันสภาพที่แน่นอน บรรจุภัณฑ์ ขอบเขตการตรวจสอบ เงื่อนไขการรับประกัน และกำหนดการส่งมอบในใบเสนอราคา

สำหรับเครื่องจักรการผลิตที่สำคัญ การสั่งซื้อสายพานเพียงเส้นเดียวอาจออกจากสายการผลิตโดยไม่มีอะไหล่ทันทีหลังจากรอบการบำรุงรักษาครั้งถัดไป พิจารณาจำนวนเครื่องจักร ความถี่ในการเปลี่ยนสายพาน ระยะเวลารอคอยสินค้าของซัพพลายเออร์ และความสำคัญในการผลิต เมื่อตัดสินใจเกี่ยวกับปริมาณ

ระบุว่าคำสั่งซื้อคือ:

• ซ่อมเครื่องฉุกเฉิน.
• การซื้อการบำรุงรักษาตามแผน
• การเติมสต๊อกอะไหล่
• การเตรียมสายการผลิตใหม่
• โครงการปรับปรุงเครื่องจักร

ข้อมูลนี้ช่วยกำหนดการจัดการจัดส่งที่เหมาะสมที่สุด

เพื่อการยืนยันที่รวดเร็วยิ่งขึ้น ให้ส่งหมายเลขชิ้นส่วน ขนาด รุ่นเครื่องจักร ปริมาณ รูปภาพ ปลายทาง และวันที่จัดส่งที่ต้องการในการสอบถามครั้งแรก

1. หยุดเครื่องตามขั้นตอนความปลอดภัยของโรงงาน
2. ตัดการเชื่อมต่อหรือแยกแหล่งพลังงานตามต้องการ
3. บันทึกเส้นทางสายพานเดิม
4. ถ่ายภาพการติดตั้งที่มีอยู่
5. ตรวจสอบลูกกลิ้งและตัวกั้นว่ามีความเสียหายหรือไม่
6. ขจัดฝุ่น สารตกค้าง และอนุภาคที่หลวม
7. เปรียบเทียบสายพานทดแทนกับสายพานที่ถอดออก
8. ยืนยันว่าสายพานไม่บิดงอ
9. ตรวจสอบว่าลูกกลิ้งหมุนได้อย่างอิสระ
10. ตรวจสอบว่าขนาดการเปลี่ยนถูกต้อง

• ติดตั้งสายพานตามเส้นทางเดิม
• หลีกเลี่ยงการใช้เครื่องมือมีคมกับสายพานโดยตรง
• อย่าบังคับสายพานไปบนขอบลูกกลิ้งที่เสียหาย
• รักษาพื้นผิวสายพานให้สะอาด
• ปรับความตึงค่อยๆ
• ตรวจสอบว่าทั้งสองด้านอยู่ในแนวเดียวกัน
• หมุนสายพานลำเลียงด้วยตนเองเมื่อได้รับอนุญาต
• ตรวจสอบให้แน่ใจว่าสายพานไม่เสียดสีกับชิ้นส่วนที่อยู่ใกล้เคียง
• หลีกเลี่ยงการยืดมากเกินไประหว่างการติดตั้ง
• ปฏิบัติตามขั้นตอนการบำรุงรักษาเครื่อง

ตรวจสอบสายพานเป็นประจำเพื่อ:

• รอยแตก
• การขัดพื้นผิว
• การสึกหรอของขอบ
• การยืดกล้ามเนื้อ
• การติดตามที่ไม่สม่ำเสมอ
• การสะสมของสารตกค้าง
• สูญเสียความยืดหยุ่น
• หน้าสัมผัสแบบเข็มขัดต่อไกด์
• การสั่นสะเทือนที่ผิดปกติ
• ลื่นไถลเป็นระยะ

ใช้วิธีการทำความสะอาดที่เหมาะสมกับสภาพแวดล้อมของสายพานและเครื่องจักร หลีกเลี่ยงสารเคมีที่มีฤทธิ์รุนแรง เว้นแต่จะได้รับการยืนยันความเข้ากันได้ ใช้วัสดุทำความสะอาดบนผ้าแทนที่จะให้ท่วมบริเวณสายพานลำเลียงโดยตรง

อย่าชดเชยการสึกหรอของสายพานอย่างรุนแรงด้วยการเพิ่มความตึงอย่างต่อเนื่อง ความตึงที่มากเกินไปอาจสร้างภาระเพิ่มเติมให้กับลูกกลิ้ง แบริ่ง และระบบขับเคลื่อน หากสายพานสูญเสียความตึงซ้ำๆ ให้ตรวจสอบการยืดตัวและยืนยันกลไกการตึง

ควรตรวจสอบสายพานแต่ละเส้นตามข้อกำหนดการสั่งซื้อที่ได้รับการยืนยันก่อนจัดส่ง

หลังจากได้รับพัสดุแล้ว:

1. ตรวจสอบบรรจุภัณฑ์ว่ามีความเสียหายจากการขนส่งหรือไม่
2. ยืนยันปริมาณที่จัดส่ง
3. เปรียบเทียบฉลากกับใบสั่งซื้อ
4. ตรวจสอบพื้นผิวและขอบของสายพาน
5. ตรวจสอบขนาด
6. เปรียบเทียบสายพานกับส่วนประกอบที่ถอดออก
7. เก็บไว้ในแนวราบหรือในบรรจุภัณฑ์ป้องกันที่เหมาะสม
8. หลีกเลี่ยงการโค้งงอ แรงกด ความร้อน และการสัมผัสสารเคมี
9. เก็บผลิตภัณฑ์ที่ระบุไว้จนกว่าจะติดตั้ง
10. รายงานความคลาดเคลื่อนก่อนการติดตั้ง

สายพานควรได้รับการปกป้องจากฝุ่น ความชื้น การเสียรูป วัตถุมีคม และการบีบอัดที่มากเกินไประหว่างการขนส่ง

• หมายเลขชิ้นส่วนเฉพาะของเครื่องเพื่อการระบุการจัดซื้อที่มีประสิทธิภาพ
• ขนาดอ้างอิงมิติอ้างอิง 1282.5 × 5.5 × 0.65 มม.
• มีไว้สำหรับระบบขนส่ง PCB ของอุปกรณ์ NPM-W
• เหมาะสำหรับการบำรุงรักษาเชิงป้องกันและการเปลี่ยนฉุกเฉิน
• ช่วยฟื้นฟูการเคลื่อนตัวของ PCB ได้อย่างราบรื่นและมั่นคง
• ง่ายต่อการรวมไว้ในสินค้าคงคลังอะไหล่ที่สำคัญ
• รองรับการตกแต่งเครื่องจักรและซ่อมแซมระบบสายพานลำเลียง
• พร้อมใช้งานสำหรับข้อกำหนดการบำรุงรักษา SMT ระหว่างประเทศ
• การยืนยันคำสั่งซื้อรองรับโดยรูปภาพเครื่องจักรและรูปภาพผลิตภัณฑ์
• การจัดการข้อซักถามอย่างมืออาชีพสำหรับลูกค้าอุตสาหกรรม

สายพานลำเลียงแบบแบน N510061364AA มีไว้สำหรับระบบขนส่ง PCB ของอุปกรณ์หยิบและวาง NPM-W เนื่องจากการกำหนดค่าสายพานลำเลียงอาจแตกต่างกัน ผู้ซื้อควรยืนยันรุ่นเครื่องจักรทั้งหมด ตำแหน่งสายพาน ขนาด และรูปถ่ายชิ้นส่วนที่มีอยู่ก่อนสั่งซื้อ

ข้อมูลจำเพาะที่ระบุที่ให้มาคือความยาว 1282.5 มม. ความกว้าง 5.5 มม. และความหนา 0.65 มม. ควรตรวจสอบเอกสารประกอบของสายพานและเครื่องจักรที่ถอดออก เนื่องจากรูปลักษณ์ที่คล้ายคลึงกันไม่ได้รับประกันความยาวหรือตำแหน่งการติดตั้งที่เท่ากัน

ส่งหมายเลขชิ้นส่วน รุ่นเครื่องจักร ภาพถ่ายป้ายชื่อเครื่องจักร ภาพถ่ายสายพานที่มีอยู่ ภาพถ่ายตำแหน่งการติดตั้ง ขนาดที่วัดได้ และปริมาณที่ต้องการ การจับคู่หมายเลขชิ้นส่วน ขนาด รุ่นเครื่องจักร และตำแหน่งการติดตั้งทางกายภาพเป็นการยืนยันที่เชื่อถือได้มากที่สุด

อาการทั่วไป ได้แก่ การลื่นไถลของ PCB ความเร็วการถ่ายโอนที่ไม่สอดคล้องกัน การสึกหรอของขอบสายพาน การแตกร้าว การปรับการติดตามซ้ำ ๆ เสียงสายพานลำเลียงที่ผิดปกติ สัญญาณเตือนการขนส่ง และการขัดพื้นผิวที่มองเห็นได้ ควรตรวจสอบลูกกลิ้ง รางนำ เซ็นเซอร์ แบริ่ง และส่วนประกอบความตึงด้วย

โปรดระบุ N510061364AA เป็นหมายเลขชิ้นส่วนที่ต้องการ, รุ่นเครื่องจักร NPM-W, ขนาด 1282.5 × 5.5 × 0.65 มม., ปริมาณที่ต้องการ, ข้อกำหนดเงื่อนไขการจัดหา, ปลายทางการจัดส่ง, วิธีจัดส่งที่ต้องการ และวันที่จัดส่งที่คาดหวัง

สำหรับราคา ความพร้อม สภาพ รายละเอียดการตรวจสอบ บรรจุภัณฑ์ เวลาจัดส่ง หรือการจับคู่ทางเทคนิค โปรดส่งคำถามของคุณพร้อมข้อมูลต่อไปนี้:

• หมายเลขชิ้นส่วน:N510061364AA
• ผลิตภัณฑ์:สายพานลำเลียง NPM-W
• ขนาด:1282.5 × 5.5 × 0.65 มม
• ปริมาณที่ต้องการ
• รุ่นเครื่องและข้อมูลซีเรียล
• ภาพถ่ายเข็มขัดที่มีอยู่
• ภาพตำแหน่งการติดตั้ง
• ปลายทางจัดส่ง
• วันที่จัดส่งที่ต้องการ

ส่งรายละเอียดเครื่องจักรของคุณและปริมาณที่ต้องการเพื่อการจับคู่ที่ถูกต้องและใบเสนอราคาที่รวดเร็ว
